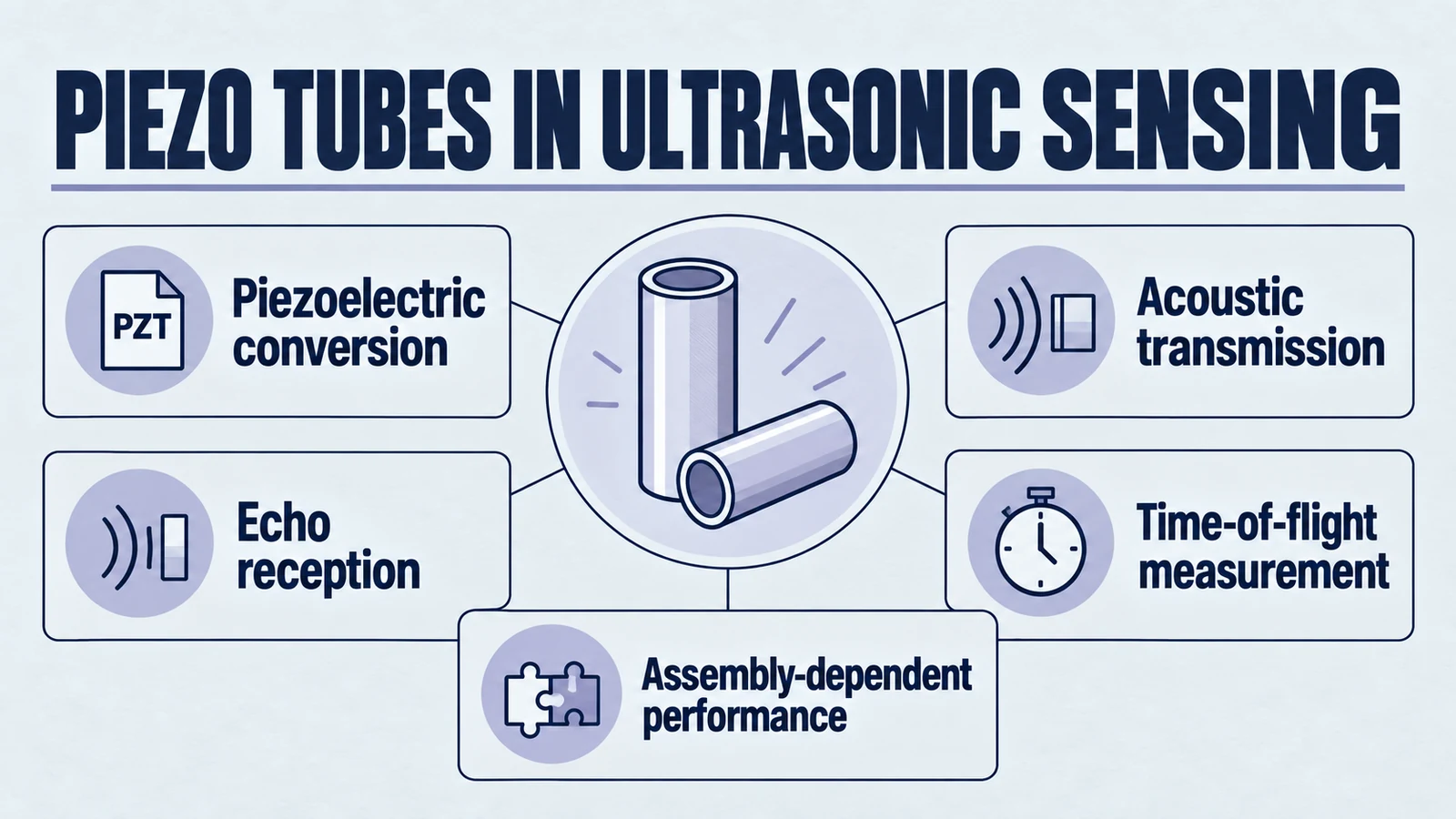

Der ultimative Leitfaden für piezoelektrische Röhren in der Ultraschallsensorik

Von der biologischen Echoortung bis zur medizinischen Ultraschallbildgebung – die Möglichkeit, Schall zur Sensorik zu nutzen, hat viele Branchen verändert. Das Herzstück vieler Ultraschallsysteme ist eine praktische Komponente: die piezoelektrisches Rohr. Diese Keramikzylinder helfen bei der Umwandlung elektrischer Energie in hochfrequenten Schall und wieder zurück, wenn Geometrie, Elektroden und Montage richtig ausgelegt sind.

Dieser Leitfaden bietet eine umfassende Erkundung von piezoelektrische Röhren und ihre Rolle bei der Ultraschallsensorik. Es wird sich mit der grundlegenden Physik befassen, die sie zum Funktionieren bringt, die Mechanik eines Ultraschallwandlers dekonstruieren und die riesige Anwendungslandschaft vorstellen, die sie ermöglichen – von der industriellen Automatisierung und medizinischen Diagnostik bis hin zur Automobilsicherheit und Luft- und Raumfahrttechnik. Für den Ingenieur, den Produktdesigner oder den F&E-Manager ist das Verständnis dieser Kerntechnologie der erste Schritt zur Ausschöpfung ihres vollen Potenzials.

Teil 1: Das Kernprinzip: Die Kraft der Piezoelektrizität freisetzen

Um zu verstehen, wie a piezoelektrisches Rohr Funktionen innerhalb eines Ultraschallsensors, muss man zunächst das elegante physikalische Prinzip verstehen, das ihn beherrscht: Piezoelektrizität. Hierbei handelt es sich nicht nur um eine Materialeigenschaft, sondern um einen dynamischen, wechselseitigen Prozess der Energieumwandlung, der die Grundlage der Wandlertechnologie bildet.

1.1 Die Zwei-Wege-Straße der Energieumwandlung: Direkte und umgekehrte Effekte

Piezoelektrizität ist die Fähigkeit bestimmter kristalliner Materialien, als Reaktion auf ausgeübte mechanische Belastung eine elektrische Ladung zu erzeugen. Dieses Phänomen beruht auf zwei unterschiedlichen, aber komplementären Effekten:

• Der direkte piezoelektrische Effekt: Wenn ein piezoelektrisches Material mechanischer Kraft ausgesetzt wird – wie Druck, Vibration oder Belastung – verformt sich sein inneres Kristallgitter. Diese Verformung führt zu einer Trennung positiver und negativer Ladungszentren innerhalb der Materialstruktur, was zur Erzeugung einer messbaren Spannung an seinen Oberflächen führt. Dies ist der „Sensor“- oder „Generator“-Effekt; es wandelt mechanische Energie in elektrische Energie um.
• Der inverse piezoelektrische Effekt: Wenn umgekehrt ein elektrisches Feld an dasselbe Material angelegt wird, verformt es sich physikalisch und dehnt sich je nach Polarität des Feldes entweder aus oder zusammen. Dies ist der „Aktuator“- oder „Motor“-Effekt; Es wandelt elektrische Energie in mechanische Energie um. Wenn die angelegte Spannung ein Wechselstrom (AC) ist, vibriert das Material mit derselben Frequenz und erzeugt mechanische Wellen.

Diese Dualität ist der Grundstein des modernen Ultraschallsensordesigns. Viele der effizientesten Sensoren verwenden ein einzelnes piezoelektrisches Element, um sowohl einen Schallimpuls zu senden als auch sein Echo zu empfangen. Zur Übertragung fungiert das Element als Aktuator und nutzt den umgekehrten Effekt, um ein elektrisches Signal in eine physikalische Schwingung umzuwandeln. Augenblicke später, um das reflektierte Echo zu empfangen, wechselt dasselbe Element seine Rolle und wird zum Sensor. Dabei nutzt es den direkten Effekt, um die zurückkehrende Druckwelle wieder in ein elektrisches Signal umzuwandeln.

1.2 Die Materialwissenschaft von PZT: Herstellung des aktiven Elements

Während Piezoelektrizität in natürlichen Kristallen wie Quarz existiert, werden die Anforderungen moderner Hochleistungssensoren durch eine Klasse technischer Materialien erfüllt: Piezokeramiken. Das dominanteste davon ist Bleizirkonattitanat, allgemein bekannt als PZT.

Im Gegensatz zu Quarz ist PZT eine polykristalline Keramik, das heißt, es besteht aus vielen winzigen, zufällig ausgerichteten Kristallkörnern. Im rohen, gesinterten Zustand weist das Material keinen piezoelektrischen Nettoeffekt auf, da sich die zufälligen Ausrichtungen der Körner gegenseitig aufheben. Die bemerkenswerten Eigenschaften des Materials werden durch einen kritischen Herstellungsprozess namens „ poling.

Während des Polungsprozesses wird die PZT-Keramik auf eine hohe Temperatur erhitzt, die unter einen kritischen Punkt liegt, der als ihr bekannt ist Curie-Temperatur (T_C) und einem starken elektrischen Gleichstromfeld ausgesetzt. Bei dieser erhöhten Temperatur verfügen die elektrischen Dipole innerhalb jedes Kristallkorns über genügend Beweglichkeit, um sich am äußeren Feld auszurichten. Das Material wird dann abgekühlt, während das Feld aufrechterhalten wird, wodurch diese Ausrichtung effektiv „eingefroren“ wird.

1.3 Eine Geschichte zweier Materialien: „hart“ vs. „weich“ PZT

Die technische Flexibilität von PZT erstreckt sich sogar noch weiter, bis hin zu seiner chemischen Zusammensetzung. Durch die Zugabe kleiner Mengen anderer Elemente (ein Prozess, der als Dotierung bezeichnet wird) können Hersteller die elektromechanischen Eigenschaften des Materials feinabstimmen, was zu zwei allgemeinen Klassifizierungen führt: „hart“ und „weich“ PZT.

Characteristic	"Weiche" PZT Materialien	"Harte" PZT Materialien
Piezokonstanten (d)	High	Low
Dielektrizitätskonstanten (K)	High	Low
Primärer Anwendungsfall	Hochempfindliche Empfänger, Aktoren mit geringem Stromverbrauch	Hochleistungssender, Ultraschallreinigung, Schweißen

Teil 2: Von der Vibration zur Messung: Wie piezoelektrische Röhren Ultraschall erzeugen

Mit einem fundierten Verständnis der zugrunde liegenden Materialwissenschaft ist es nun möglich, den gesamten Funktionszyklus eines Ultraschallsensors zu untersuchen. Dieser Prozess verändert die grundlegenden Eigenschaften von a piezoelektrisches Rohr in eine präzise und zuverlässige Messung der physischen Welt.

2.1 Erzeugung der Welle: Der inverse piezoelektrische Effekt in Aktion

Die Erzeugung einer Ultraschallwelle beginnt mit dem Anlegen einer hochfrequenten Wechselspannung an die Elektroden auf der Innen- und Außenfläche der piezoelektrisches Rohr. Angetrieben durch den inversen piezoelektrischen Effekt reagiert das Keramikmaterial mit einer physikalischen Ausdehnung und Kontraktion in perfekter Synchronisierung mit dem oszillierenden elektrischen Signal.

Diese schnelle, mikroskopische Vibration des Röhren Oberfläche wirkt wie der Kegel eines Lautsprechers. Es drückt und zieht an den Partikeln des umgebenden Mediums – sei es Luft, Wasser oder biologisches Gewebe – und erzeugt so eine Reihe von Hochdruckkompressionen und Niederdruckverdünnungen. Diese Störung breitet sich als Druckwelle von der Vorderseite des Wandlers nach außen aus.

2.2 Das „Time-of-Flight“ (ToF)-Prinzip erklärt

Sobald die Ultraschallwelle erzeugt wird, nutzt der Sensor ein einfaches, aber elegantes Prinzip zur Entfernungsmessung: Flugzeit (ToF). Diese Methode misst die Zeit, die ein Schallimpuls benötigt, um zu einem Ziel zu gelangen und zurückzukehren. Der Prozess kann in vier verschiedene Schritte unterteilt werden:

1. Senden: The piezoelektrisches Rohr, das als Aktuator fungiert, wird mit einem kurzen elektrischen Impuls stimuliert, wodurch es einen kurzen Ausbruch von Ultraschallwellen aussendet – oft als „Ping“ bezeichnet.
2. Propagieren: Die Schallwelle bewegt sich mit einer bekannten, konstanten Geschwindigkeit (der Schallgeschwindigkeit, „C“) durch das Medium, bis sie auf ihrem Weg auf ein Objekt trifft.
3. Reflektieren: Wenn die Welle auf das Objekt trifft, wird ein Teil ihrer Energie als Echo zurück zum Sensor reflektiert.
4. Empfangen: Das Gleiche piezoelektrisches Rohr, der nun in den Sensormodus gewechselt ist, erkennt das zurückkehrende Echo.

Die interne Elektronik des Sensors misst präzise die gesamte verstrichene Zeit ('T') vom Senden des Impulses bis zum Empfang des Echos. Da die Schallgeschwindigkeit ('C') im Medium ein bekannter Wert ist, kann die Entfernung zum Objekt ('L') mit einer einfachen Formel berechnet werden:

L = (T × C) / 2

2.3 Die Anatomie eines Ultraschallwandlers: Mehr als nur eine Röhre

Während die piezoelektrisches Rohr ist der Kern des Sensors, ein funktionsfähiger Ultraschallwandler ist ein sorgfältig konstruiertes System, bei dem mehrere Komponenten zusammenarbeiten:

• Das aktive Element: Das ist das piezoelektrisches Rohr selbst, das „Herz“ des Wandlers, der die elektromechanische Energieumwandlung durchführt.
• Elektroden: Dies sind dünne, leitfähige Schichten, typischerweise aus Silber oder Nickel, die auf die Innen- und Außenflächen des Rohrs aufgetragen werden.
• Gehäuse und Anschlüsse: Das Schutzgehäuse, das das empfindliche Keramikelement vor der Umgebung schützt.
• Akustische Anpassungsebene: Diese kritische Komponente unterstützt eine effiziente Energieübertragung zwischen der hochohmigen Keramik und dem niederimpedanten Medium.

Teil 3: Eine Welt voller Anwendungen: Wo piezoelektrische Röhren Innovationen vorantreiben

Die Kombination aus Präzision, Zuverlässigkeit und Solid-State-Haltbarkeit hat es geschafft piezoelektrisches Rohr-basierte Ultraschallsensoren sind in einem bemerkenswerten Spektrum von Branchen weit verbreitet.

3.1 Industrielle Automatisierung und Prozesssteuerung

Im anspruchsvollen Umfeld der modernen Fertigung und Logistik ist die berührungslose Sensorik für die Aufrechterhaltung von Effizienz und Sicherheit unerlässlich.

• Füllstandserkennung: Piezoelektrische Röhren werden häufig zur kontinuierlichen Überwachung des Füllstands von Materialien in Tanks, Behältern und Silos eingesetzt. Diese berührungslose Methode ist ideal für korrosive Substanzen und Hygieneanwendungen.
• Durchflussmessung: Zur Messung werden Ultraschallwandlerpaare an die Außenseite von Rohren geklemmt Durchflussgeschwindigkeit von Flüssigkeiten innerhalb der Flugzeit- oder Doppler-Methoden.
• Objekterkennung und Robotik: Einfache Näherungssensoren sind Vorrichtungen an automatisierten Montagelinien, die das Vorhandensein oder Fehlen von Teilen ohne physischen Kontakt erkennen.

3.2 Fortschritte in der Medizintechnik

Nirgendwo sind die Auswirkungen berührungsloser Interaktion tiefgreifender als in der Medizin, wo piezoelektrische Wandler sowohl für den Blick ins Innere des Körpers als auch für die nicht-invasive Behandlung eingesetzt werden.

• Diagnostische Bildgebung: Arrays piezoelektrischer Wandler erzeugen und empfangen Ultraschallimpulse, um Echtzeitbilder von inneren Organen, dem Blutfluss und sich entwickelnden Föten zu erstellen.
• Fokussierte Ultraschallleistung: „Harte“ PZT-Wandler können fokussierte Ultraschallgeräte unterstützen, bei denen akustische Ausgabe, Arbeitszyklus und Anwendungsfallgrenzen im fertigen Gerät validiert werden.
• Präzisionsfluidik: Die präzise, kontrollierbare Bewegung von piezoelektrische Röhren macht sie ideal für mikrofluidische Anwendungen und Arzneimittelabgabesysteme.

3.3 Intelligentere und sicherere Automobilsysteme

Moderne Fahrzeuge sind vollgepackt mit Sensoren, von denen viele für den Fahrer unsichtbar, aber für Sicherheit und Leistung von entscheidender Bedeutung sind.

• Parkassistent: Der bekannte Piepton eines Parksensors ist das direkte Ergebnis eines piezoelektrischen Ultraschallwandlers, der in die Stoßstangen des Fahrzeugs eingebettet ist.
• Motormanagement: Piezoelektrische Sensoren werden als „Klopfsensoren“ verwendet und achten auf bestimmte hochfrequente Vibrationen, die mit dem Klopfen des Motors verbunden sind.
• Sicherheitssysteme: Piezoelektrische Beschleunigungsmesser dienen als Aufprallsensoren in Airbagsystemen und lösen innerhalb von Millisekunden nach Erkennung einer Kollision eine Auslösung aus.

3.4 Die letzte Grenze: Luft- und Raumfahrt und strukturelle Gesundheitsüberwachung

In Anwendungen, bei denen ein Ausfall keine Option ist, bietet die piezoelektrische Technologie wichtige Überwachungs- und Steuerungsfunktionen.

• Strukturelle Gesundheitsüberwachung (SHM): Netzwerke aus piezoelektrischen Wandlern können dauerhaft mit kritischen Strukturen wie Flugzeugflügeln, Brückenstützen oder Rohrleitungen verbunden werden, um mikroskopische Risse und Materialermüdung zu erkennen.
• Luft- und Raumfahrtinstrumentierung: Die Präzision und Zuverlässigkeit von piezoelektrische Röhren machen sie wertvoll für Raumfahrtanwendungen, von Schwingungskontrollsystemen bis hin zu Mikrotriebwerken für die Satellitenpositionierung.

Teil 4: Auswahl des richtigen Partners für Ihre piezoelektrischen Anforderungen

Der Weg von einem grundlegenden physikalischen Prinzip zu einem leistungsstarken Ultraschallsensor ist komplex. Der Erfolg hängt von einem tiefen Verständnis der Materialwissenschaften, Systemtechnik, Akustikphysik und anwendungsspezifischen Herausforderungen ab.

4.1 Über die Komponente hinaus: Der Wert von Anpassung und Fachwissen

Für viele hochmoderne Anwendungen ein Standard von der Stange piezoelektrisches Rohr wird nicht die erforderliche Leistung erbringen. Echte Innovation entsteht durch Zusammenarbeit und Anpassung:

• Benutzerdefinierte Geometrien: Manufacturing tubes, Ringe und Platten in nicht standardmäßigen Abmessungen, um in einzigartige mechanische Gehäuse zu passen oder bestimmte akustische Eigenschaften zu erreichen.
• Spezialisierte Elektrodenkonfigurationen: Entwerfen segmentierter Elektroden, die komplexe Bewegungen wie XY-Biegen und Scannen für erweiterte Anwendungen ermöglichen.
• Materialformulierung: Auswahl optimaler „harter“ oder „weicher“ PZT-Formulierungen und Entwicklung maßgeschneiderter Zusammensetzungen für extreme Bedingungen.
• Mehrwertbaugruppen: Bereitstellung kompletter Lösungen über bloße Keramikelemente hinaus, einschließlich vorverdrahteter Baugruppen und Schutzgehäuse.

4.2 Warum Yujie Piezo Ihr strategischer Vorteil ist

Um sich in der Komplexität der piezoelektrischen Technologie zurechtzufinden, ist mehr als ein Katalog erforderlich. es erfordert Fachwissen. Bei Yujie Piezo sind wir auf die Herstellung leistungsstarker, streng getesteter piezoelektrischer Komponenten spezialisiert, die auf die anspruchsvollsten Anwendungen zugeschnitten sind.

Unser technisches Team versteht die Nuancen der Integration dieser Komponenten in komplexe Systeme, um optimale Leistung und Zuverlässigkeit zu erreichen. Ob Sie brauchen Hochfrequenz-Akustikwandler, Industrielle Reinigungslösungen, oder Spezialisierte Sensoranwendungen, wir haben das nötige Fachwissen.

Kontaktieren Sie uns noch heute, um Ihre Projektanforderungen zu besprechen. Wir helfen Ihnen bei der Auswahl der idealen piezoelektrischen Lösung zur Unterstützung Ihrer Produktzuverlässigkeits- und Effizienzziele.

Fazit: Die kleine Tube mit großer Wirkung

Die Fähigkeit, Ultraschallwellen mit Präzision zu erzeugen und zu erkennen, basiert auf der eleganten Physik des inversen piezoelektrischen Effekts, der in einem einfachen Prinzip verkörpert ist piezoelektrisches Rohr. Diese Technologie ist nicht zufällig zum Industriestandard geworden, sondern weil ihre grundlegenden Eigenschaften perfekt auf die hohen Anforderungen sicherheitskritischer Anwendungen abgestimmt sind.

Seine hohe Zuverlässigkeit beruht auf einem Solid-State-Design ohne bewegliche Teile, die ausfallen könnten. Seine außergewöhnliche Energieeffizienz ist der Schlüsselfaktor für langlebige, batteriebetriebene Geräte, die überall eingesetzt werden können. Und seine Fähigkeit, präzise, ​​kontrollierbare Ultraschallwellen aus einer kompakten und kostengünstigen Komponente zu erzeugen, macht weitreichende Innovationen möglich.

In der Welt der Sensor- und Messtechnik kommt die größte Wirkung oft von den zuverlässigsten und effizientesten Komponenten. Die Bescheidenen piezoelektrisches Rohr ist ein Beweis für dieses Prinzip – ein kleines Stück Keramik, das durch die bemerkenswerten Eigenschaften der Piezoelektrizität bahnbrechende Innovationen in allen Branchen vom Gesundheitswesen bis zur Luft- und Raumfahrt ermöglicht und als Grundlage für die nächste Generation von Ultraschallsensorlösungen dient.
