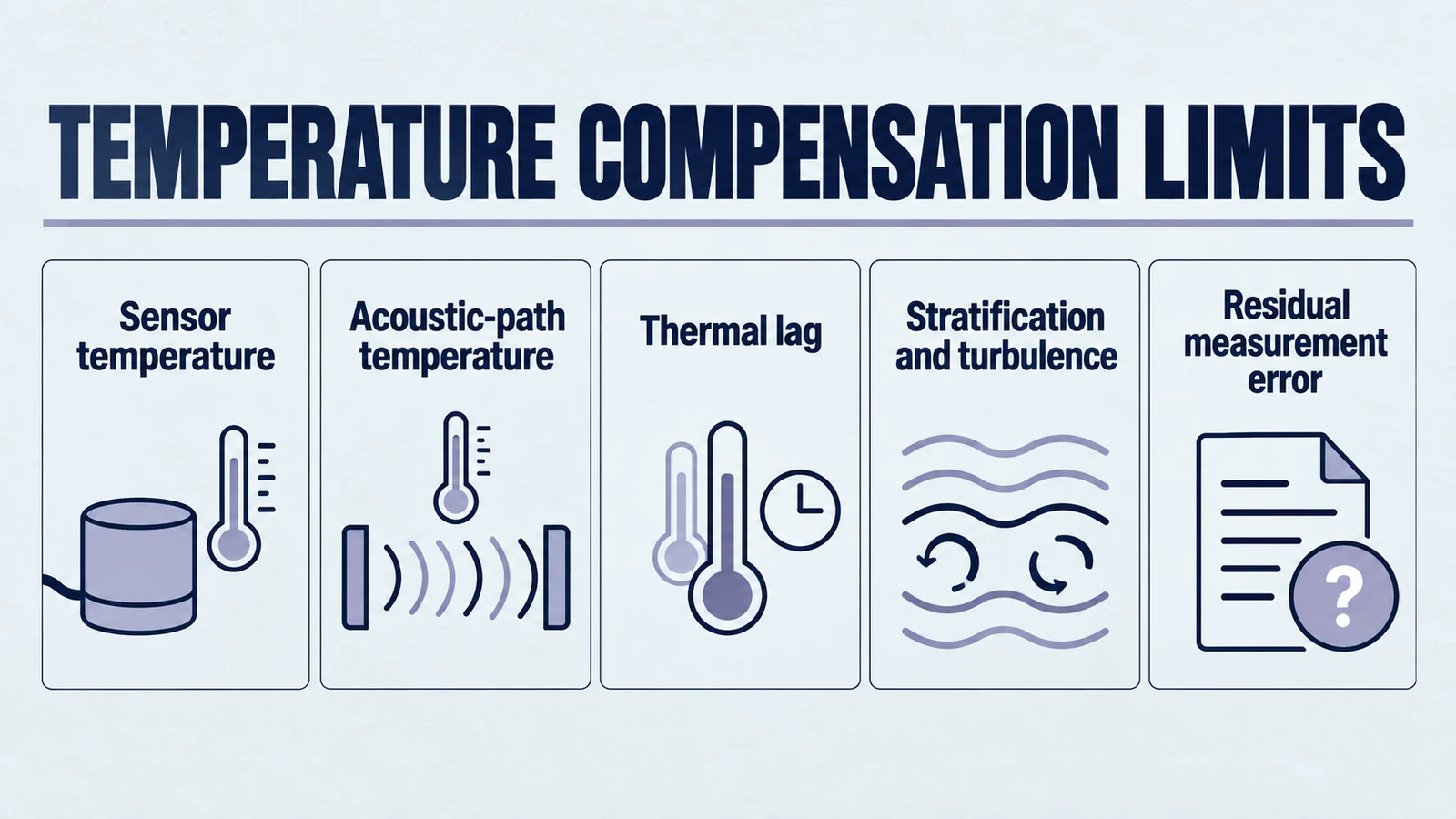

Temperaturdrift in der Ultraschallsensorik: Ursachen und Abhilfegrenzen

Thermodynamische Grundlagen der akustischen Ausbreitung in industriellen Umgebungen

Die Zuverlässigkeit von Ultraschall-Abstands- und Füllstandmessung ist untrennbar mit der Stabilität des Mediums verbunden, durch das sich die akustische Energie ausbreitet. In den allermeisten industriellen Anwendungen handelt es sich bei diesem Medium um atmosphärische Luft – ein komplexes, dynamisches Gasgemisch, dessen physikalische Eigenschaften durch die Gesetze der Thermodynamik bestimmt werden. Für Automatisierungsingenieure, deren Aufgabe es ist, diese Systeme in Außentanks, chemischen Hochtemperaturreaktoren oder thermisch instabilen Produktionsumgebungen einzusetzen, ist das Verständnis der Beziehung zwischen Temperatur und Schallgeschwindigkeit der erste Schritt zur Festlegung eines realistischen Genauigkeitsrahmens.

Ultraschallsensoren senden einen Stoß hochfrequenter Schallwellen aus und messen die Zeit, die vergeht, bis das reflektierte Echo vom Wandler empfangen wird. Diese Flugzeit (ToF) wird mithilfe der Grundgleichung in Entfernung umgewandelt , wo stellt die Entfernung zum Ziel dar, ist die Schallgeschwindigkeit und ist die Hin- und Rückreisezeit. Die kritische Schwachstelle in dieser Berechnung ist die Annahme, dass bleibt konstant.

In einem idealen Gas wird die Schallgeschwindigkeit durch die Laplace-Newton-Gleichung definiert:

In diesem Ausdruck gilt: stellt den adiabatischen Index oder das Verhältnis der spezifischen Wärme dar (ungefähr). für trockene Luft), ist die universelle Gaskonstante (), ist die absolute Temperatur in Kelvin und ist die mittlere Molekularmasse des Gases. Diese Beziehung zeigt, dass die Schallgeschwindigkeit proportional zur Quadratwurzel der absoluten Temperatur ist. Wenn dem System Wärmeenergie zugeführt wird, erhöht sich die kinetische Energie der Luftmoleküle, wodurch diese schneller vibrieren und akustische Druckwellen übertragen können.

Für praktische technische Zwecke innerhalb eines begrenzten Temperaturbereichs in der Nähe , eine lineare Näherung wird häufig verwendet:

Dies zeigt das für jeden an Erhöhung der Temperatur erhöht die Schallgeschwindigkeit um ca . Während eine Änderung von scheint im Vergleich zu einer Grundlinie von geringfügig zu sein Bei Raumtemperatur ist sein Einfluss auf die Messgenauigkeit tiefgreifend. A Temperaturverschiebungen, die bei vielen Außeninstallationen zwischen Morgendämmerung und Mittag üblich sind, führen zu a Änderung der Geschwindigkeit, übersetzt in a Fehler in der gemeldeten Entfernung.

Die obige Tabelle zeigt, wie die Schallgeschwindigkeit und die daraus resultierende Hin- und Rücklaufzeit für eine Entfernung von einem Meter über einen typischen industriellen Temperaturbereich schwanken. Wenn ein Automatisierungssystem von einer konstanten Schallgeschwindigkeit ausgeht, während die Umgebung schwankt to , die wahrgenommene Entfernung wird nahezu abweichen über a -Meter Spanne. Diese „thermische Fata Morgana“ ist die Hauptursache für ungenaue Füllstandmessungen in Silos und Tanks.

Jenseits der Temperatur die Molekülmasse der Luft wird durch Luftfeuchtigkeit beeinflusst. Wenn die Menge an Wasserdampf zunimmt, werden schwerere Stickstoff- und Sauerstoffmoleküle durch leichtere ersetzt Moleküle ( vs. für Luft). Diese Abnahme der mittleren Molekülmasse führt zu einem Anstieg der Schallgeschwindigkeit, allerdings ist der Effekt deutlich geringer als der der Temperatur. Bei , die Verschiebung von to relative Luftfeuchtigkeit macht nur a aus Änderung der Messung. Bei erhöhten Temperaturen () steigt der Sättigungsdruck von Wasserdampf exponentiell an, wodurch die Feuchtigkeitskompensation für hochpräzise Anwendungen immer wichtiger wird.

Piezoelektrische Materialstabilität und Wandlerimpedanzverschiebungen

Der Wandler selbst – die Schnittstelle zwischen dem elektronischen System und der physischen Umgebung – ist nicht immun gegen thermische Effekte. Die meisten industriellen Ultraschallsensoren verwenden Bleizirkonat-Titanat (PZT)-Keramik, wie sie beispielsweise von hergestellt werden Yujie Piezo, aufgrund ihrer hohen piezoelektrischen Koeffizienten und mechanischen Robustheit. Die Leistung dieser Materialien ist stark temperaturabhängig, da die Dielektrizitätskonstante, der Elastizitätsmodul und der piezoelektrische Ladungskoeffizient () verschieben sich alle mit thermischer Energie.

Für die industrielle Sensorik ist PZT-5A der Industriestandard, da es über ein breites Temperaturfenster eine relativ stabile Empfindlichkeit beibehält. Wenn jedoch die Temperatur in Richtung des Curie-Punkts des Materials steigt – der Temperatur, bei der es seine piezoelektrischen Eigenschaften verliert –, erhöht sich die Resonanzfrequenz des Wandlers () und Parallelfrequenz () Verschiebung. Experimentelle Daten zeigen, dass für a PZT Wandler kann sich die Parallelfrequenz um ca. verschieben . Darüber hinaus verbreitert sich die elektrische Impedanzsignatur des Wandlers und ihre Amplitude nimmt mit zunehmender Temperatur ab.

Eine wesentliche Folge dieser Materialverschiebung ist die Änderung der Kapazität des Wandlers. Zum Beispiel die Temperatur erhöhen to kann die Kapazität eines PZT-Elements um mehr als erhöhen . Dies führt zu einer Impedanzfehlanpassung zwischen dem Sensor und seiner Treiberschaltung, was möglicherweise zu einer Verringerung des Signal-Rausch-Verhältnisses (SNR) und einem Verlust der Echostärke führt. In extremen Fällen kann es zu einer irreversiblen Depolarisation kommen, wenn der Wandler über einen längeren Zeitraum Temperaturen ausgesetzt ist, die die Hälfte seines Curie-Punkts überschreiten, wodurch die Empfindlichkeit des Sensors dauerhaft beeinträchtigt wird. Für zerstörungsfreie Hochtemperaturprüfungen (NDT) oder Protokollierung in Tiefbrunnenumgebungen () sind spezielle Materialien wie Wismuttitanat oder Lithiumniobat erforderlich, um einen Sensorausfall zu verhindern.

Die Abweichung zwischen internem Temperatursensor und Umgebungsluft

Die gebräuchlichste Schadensbegrenzungstechnik bei industriellen Ultraschallsensoren ist die Integration eines internen Temperatursensors, wie eines NTC-Thermistors oder eines digitalen IC-Sensors, in das Wandlergehäuse. Die Firmware des Sensors verwendet die Messwerte dieser internen Sonde, um die Schallgeschwindigkeitskonstante anzupassen, die bei Entfernungsberechnungen verwendet wird. Während dieser Ansatz für stationäre Bedingungen effektiv ist, führt er in dynamischen Umgebungen zu mehreren erheblichen Fehlerquellen.

Wärmeverzögerung und Gehäuseträgheit

Ultraschallsensoren sind typischerweise in robusten Edelstahl-, PVC- oder Kunststoffgehäusen untergebracht, die zum Schutz der Umwelt häufig mit Epoxidharz gefüllt sind. Diese Masse erzeugt thermische Trägheit, die durch die thermische Zeitkonstante definiert wird – die Zeit, die der Sensor benötigt, um zu erreichen einer sprunghaften Änderung der Umgebungstemperatur. Bei einer Installation im Freien kann die Lufttemperatur bei Sonnenaufgang schnell ansteigen, der interne Thermistor, der durch die Gehäusemasse abgeschirmt wird, kann jedoch hinter der tatsächlichen Lufttemperatur zurückbleiben to Minuten. Während dieser Verzögerungszeit wendet der Sensor einen falschen Kompensationsfaktor an, was zu einer vorübergehenden, aber erheblichen Messwertdrift führt.

Selbsterwärmung des Sensors

Als aktives elektronisches Gerät erzeugt ein Ultraschallsensor im Betrieb eigene Wärme. Ein Standardsensor könnte sich auflösen der Macht. Bei Anwendungen, bei denen der Sensor auf engstem Raum mit schlechter Luftzirkulation montiert ist, kann diese Selbsterwärmung die Innentemperatur des Sensors um ein Vielfaches erhöhen to über der tatsächlichen Umgebungsluft. Wenn der Kompensationsalgorithmus diese erhöhte Innentemperatur nutzt, geht er davon aus, dass sich der Schall schneller ausbreitet, als er tatsächlich ist, was dazu führt, dass der Sensor eine Distanz meldet, die kürzer als die Realität ist. Dies ist besonders problematisch bei Präzisionsaufgaben wie der Messung des Flüssigkeitsvolumens, bei denen a Fehler können zu einer Volumenabweichung von mehreren Gallonen in einem großen Tank führen.

Lokale Punktmessung vs. Pfaddurchschnitt

Die vielleicht grundlegendste Einschränkung der internen Kompensation besteht darin, dass sie die Temperatur an einem einzigen Punkt misst – der Sensorfläche. In realen Industrieanlagen ist die Temperatur selten über die gesamte Messstrecke gleichmäßig. Ein auf dem Dach eines Silos montierter Sensor kann eine Temperatur von 100 °C erfassen aufgrund der solaren Erwärmung des Metalldachs, während sich die Luft in der Nähe der Kornoberfläche befindet Meter tiefer ist nur . Die Verwendung der Oberflächentemperatur des Sensors für die gesamte Wegkompensation führt zu einer systematischen Überschätzung der Schallgeschwindigkeit.

Erweiterte Vergütung: Referenzziele und ihre Einschränkungen

Um die Einschränkungen der punktbasierten internen Messung zu überwinden, nutzen hochpräzise Industriesysteme häufig die Referenzzieltemperaturkompensation (RTTC). Bei dieser Methode wird ein mechanisches Referenzziel verwendet – ein kleiner, fester Reflektor wie ein Metallstift oder eine Metallstange –, der in einem bekannten, präzisen Abstand von der Wandlerfläche montiert ist.

Der Betriebszyklus des Sensors für RTTC ist wie folgt:

• Der Sensor sendet einen Impuls aus und misst die Flugzeit zum festen Referenzziel ().
• Da die Entfernung zum Referenzziel () ist eine bekannte Konstante, die tatsächliche Schallgeschwindigkeit () in der unmittelbaren Umgebung wird berechnet: .
• Diese „kalibrierte“ Schallgeschwindigkeit wird dann verwendet, um die Entfernung zum primären Ziel zu bestimmen ().

RTTC ist außerordentlich effektiv bei der Eliminierung von Fehlern durch Selbsterwärmung, thermische Verzögerung des Gehäuses und sogar Änderungen der Luftzusammensetzung oder Luftfeuchtigkeit, da es die tatsächliche Schallgeschwindigkeit in der aktuellen Umgebung misst. Es ist die bevorzugte Lösung für die Überwachung des Kanalpegels im Freien und für die Lagerung großer Mengen von Massengütern. Allerdings ist RTTC kein Allheilmittel und stößt auf seine eigenen unvermeidlichen physikalischen Grenzen.

Die Grenzen der pfadrepräsentativen Abtastung

Die Hauptbeschränkung von RTTC ist die Annahme, dass die Luft zwischen dem Wandler und dem Referenzziel repräsentativ für die Luft über die gesamte Messstrecke ist. Wenn das Referenzziel lokalisiert ist vom Sensor aus kompensiert es das erste genau des Pfades. Wenn der Gesamtmessbereich beträgt Meter und die Luft ist geschichtet, die RTTC-Methode wird die Temperaturschwankungen in der übrigen Luft immer noch nicht berücksichtigen Meter. In Tanks mit hoher Feuchtigkeit, in denen sich Kondenswasser bildet, können Wassertropfen auf dem Referenzziel auch die Kalibrierung verfälschen, was möglicherweise zu falschen Messwerten oder Signalverlusten führt.

Unvermeidbare Einschränkungen: thermische Schichtung und Turbulenzen

In vielen Industrieszenarien ist die Umgebung so komplex, dass Standardkompensationsalgorithmen an ihre mathematischen und physikalischen Grenzen stoßen. Für Automatisierungsingenieure ist die Identifizierung dieser „unkompensierbaren“ Zonen für das Risikomanagement von entscheidender Bedeutung.

Wärmeschichtung in geschlossenen Volumina

Thermische Schichtung ist ein Phänomen, bei dem sich aufgrund der Schwerkraft und mangelnder Durchmischung Luftschichten unterschiedlicher Temperatur bilden. In einem großen Kraftstofftank wird die Luft im oberen Bereich von der Sonne erwärmt, während der Kraftstoff selbst als massive Wärmesenke fungiert und die Luftschicht direkt über der Flüssigkeitsoberfläche kühlt. Dadurch entsteht ein nichtlinearer Temperaturgradient. Da die Schallgeschwindigkeit an jedem Punkt des Weges eine Funktion der lokalen Temperatur ist, ist die Gesamtlaufzeit das Integral der reziproken Geschwindigkeit:

Where ist die temperaturabhängige Geschwindigkeit in der Höhe . Da ein Standard-Ultraschallsensor nur Zugriff auf einen oder zwei Datenpunkte hat (die Gesichtstemperatur und möglicherweise ein Referenzziel), kann er dieses Integral nicht genau lösen. Der daraus resultierende Fehler in Schichtspeichern liegt typischerweise im Bereich von to der Entfernung, auch bei aktivierter „aktiver“ Kompensation.

Akustische Brechung und Biegung

Zusätzlich zu Zeitfehlern können Temperaturgradienten dazu führen, dass sich der Schallstrahl physikalisch verbiegt, ein Phänomen, das als Brechung bekannt ist. Nach dem Snelliusschen Gesetz wird eine Schallwelle beim Durchgang durch Schichten unterschiedlicher Dichte (Temperatur) in Richtung des Bereichs geringerer Geschwindigkeit (kühlere Luft) gebrochen. Bei der horizontalen Erfassung großer Entfernungen oder in Rohrleitungen mit großem Durchmesser kann ein erheblicher vertikaler Temperaturgradient den Schallkegel vom Ziel oder Empfänger weg „biegen“, was zu einem vollständigen Signalverlust führt. Dies ist besonders häufig bei Gasleitungen mit geringen Durchflussraten der Fall, bei denen die Rohrwände deutlich wärmer oder kälter sind als das Gas, wodurch ein „Linseneffekt“ entsteht, der den Schallweg verzerrt.

Atmosphärische Turbulenzen und Signaljitter

In Außenumgebungen verändern Wind und thermische Wolken nicht nur die Durchschnittstemperatur; Sie erzeugen Turbulenzen. Turbulente Wirbel – organisierte kohärente Strukturen der Luftbewegung – verursachen zufällige, hochfrequente Schwankungen sowohl in der Amplitude als auch in der Phase der sich bewegenden Schallwelle. Dieses „Phasenrauschen“ erscheint als Jitter bei der Distanzmessung.

Hochintensive Turbulenzen können zu Folgendem führen:

• Signalschwund: Destruktive Interferenz durch gestreute Schallwellen verringert die empfangene Echostärke.
• Phasenumkehr: Schnelle Änderungen der Luftdichte verschieben die Phase der Welle und verwirren die Nulldurchgangserkennungsalgorithmen.
• Pfadablenkung: Starker Seitenwind (oben). ) kann den Schallkegel physisch verschieben, sodass er den Empfangswandler vollständig verfehlt.

Digitale Filter wie Median- oder Mittelungsfilter können zwar einen Teil dieses Jitters glätten, allerdings auf Kosten der Reaktionszeit. Wenn die Turbulenz stark genug ist, sinkt das Signal-Rausch-Verhältnis unter die Erkennungsschwelle und der Sensor meldet ein „verlorenes Echo“ oder einen Maximalentfernungsfehler.

Reale Driftmuster und Fallstudien

Um einen realistischen Erwartungsrahmen zu schaffen, ist es sinnvoll zu untersuchen, wie sich diese theoretischen Grenzen in tatsächlichen Industrieanlagen manifestieren.

Fallstudie: Überwachung des Flüssigkeitsstands im Freien

In einer Studie eines städtischen Bachüberwachungssystems wurden sowohl ein Ultraschallsensor als auch ein Druckwandler zur Messung des Wasserstands verwendet. Während der Druckwandler stabil blieb, zeigten die Ultraschallmessungen deutliche Tageszyklen, die direkt mit der Lufttemperatur korrelierten. Während des heißen Nachmittags meldete der Ultraschallsensor durchgehend einen höheren Wasserstand (kürzere Entfernung) als der Druckwandler, selbst bei aktivierter Temperaturkompensation. Dies wurde auf die „thermische Verzögerung“ des Sensorgehäuses und das Vorhandensein eines Temperaturgradienten zwischen Sensor und Wasseroberfläche zurückgeführt. Die prozentuale Abweichung zwischen den beiden Sensoren beträgt bis zu , der die Grenzen der berührungslosen Erfassung in ungeschützten Außenumgebungen hervorhebt.

Fallstudie: Hochtemperatur-Pipeline NDT

In der petrochemischen Industrie werden Ultraschallwandler zur Überwachung der verbleibenden Wandstärke von Hochtemperaturrohren eingesetzt () in Echtzeit. Bei der „Drift“ handelt es sich in diesem Zusammenhang nicht nur um einen Messfehler, sondern um eine Gefährdung des Sensors selbst. Standardwandler erleiden oben bleibende Schäden aufgrund interner Ablösung durch Wärmeausdehnung. Hochtemperaturdesigns müssen spezielle Verzögerungsleitungen verwenden – Puffer, die das piezoelektrische Element von der heißen Oberfläche isolieren. Selbst mit diesen Puffern ist die Einschaltdauer begrenzt; Ein Sensor kann nur in Kontakt mit einem sein Oberfläche für to Sekunden, bevor es eine volle Minute lang luftgekühlt werden muss. Durch die Temperaturdrift im Messgut ändert sich auch dessen Schallgeschwindigkeit (ca für Stahl), die eine dynamische Kalibrierung erfordert, die die Temperatur des Rohrs verfolgt, um eine Genauigkeit im Submillimeterbereich zu gewährleisten.

Fallstudie: Landwirtschaftliche Bewässerungskanäle

Untersuchungen zu kostengünstigen Ultraschallsensoren (wie HC-SR04 und JSN-SR04T), die für Bewässerungsrinnen verwendet werden, haben gezeigt, dass unkalibrierte und nicht kompensierte Sensoren für die Abflussquantifizierung völlig unzuverlässig sind. Ohne Kompensation war die mittlere absolute Abweichung (MAD) vorbei auf a Bereich. Durch Temperaturkompensation und Feldkalibrierung konnte der Fehler auf reduziert werden (). Dies verdeutlicht, dass bei gut belüfteten Außenanwendungen mit kurzer Reichweite eine grundlegende Kompensation sehr effektiv sein kann, sie jedoch eine Kalibrierung auf Feldebene erfordert, um lokale Installationsvariablen zu berücksichtigen.

Engineering Framework: Festlegung realistischer Genauigkeitserwartungen

Für einen Automatisierungsingenieur ist die in Sensordatenblättern häufig genannte „mm-Genauigkeit“ eine Laborspezifikation, die selten ohne nennenswerte Abhilfe in die Praxis umgesetzt werden kann. Die folgende Tabelle enthält eine technische Rubrik für die erwartete Genauigkeit unter verschiedenen Umgebungsbedingungen.

Best Practices zur Schadensbegrenzung

Um die Leistung von zu maximieren Yujie Piezo Sensoren oder jedes hochwertige industrielle Ultraschallsystem sollten Ingenieure eine abgestufte Schadensbegrenzungsstrategie verfolgen:

• Physische Abschirmung: Verwenden Sie für Außensensoren immer einen Strahlungsschutz, um zu verhindern, dass die Sonne das Gehäuse über die Umgebungstemperatur hinaus aufheizt.
• Thermische Entkopplung: Bei der Montage an heißen Tanks oder Rohren verwenden Sie nicht leitende Montagehalterungen, um eine Wärmeübertragung auf das Sensorgehäuse zu verhindern.
• Referenzziele: Verwenden Sie bei Anwendungen mit kritischen Füllständen einen Sensor mit einem Referenzziel, um die durch thermische Verzögerung und Selbsterwärmung verursachten Fehler zu umgehen.
• Luftnormalisierung: Wenn Sie in einem stark geschichteten Tank messen, sollten Sie die Verwendung eines Schwallrohrs oder eines kleinen Ventilators in Betracht ziehen, um die Temperatur der Luftsäule zu normalisieren.
• Mittelwertbildung und Filterung: Verwenden Sie die softwareseitige Medianfilterung, um den durch Luftturbulenzen verursachten stochastischen „Jitter“ zu unterdrücken, insbesondere bei Entfernungen größer als meters.
• Feldkalibrierung: Führen Sie bei der Inbetriebnahme eine „Heiß“- und „Kalt“-Kalibrierung durch. Verwenden Sie ein manuelles Maßband, um den vom Sensor gemeldeten Abstand an beiden Enden Ihres erwarteten Temperaturfensters zu überprüfen.

Fazit: Balance zwischen Physik und Pragmatismus

Temperaturdrift bei der Ultraschallmessung ist kein Fehler des Sensors; Dies ist eine unvermeidbare Folge der Physik der akustischen Ausbreitung in einem komprimierbaren Medium. Während moderne Sensoren führender Hersteller gefallen Yujie Piezo integrieren ausgefeilte Kompensationsalgorithmen und lösen im Wesentlichen ein eindimensionales Problem in einer dreidimensionalen, dynamischen Welt.

Die „Abschwächungsgrenze“ wird erreicht, wenn die Umgebung ungleichmäßig wird – durch Schichtung, Turbulenzen oder extreme Gradienten – was es einem Einzelpunktsensor unmöglich macht, den gesamten Messpfad genau zu profilieren. Indem Sie diese Grenzen verstehen und einen realistischen Erwartungsrahmen festlegen (normalerweise to Absolute Genauigkeit für industrielle Feldbedingungen) können Ingenieure robustere Automatisierungssysteme entwerfen, die Umweltunsicherheiten berücksichtigen, anstatt von ihnen überrascht zu werden. Die Ultraschallmessung bleibt in vielen Branchen die kostengünstigste und zuverlässigste Methode zur berührungslosen Messung, sofern die Physik des Mediums berücksichtigt und die Grenzen der Kompensation verstanden werden.
