Yujie Ultraschallsensoren
Yujies professionelle Ultraschallsensoren für die berührungslose Füllstands- und Abstandsmessung in industriellen Umgebungen. Zuverlässiger Betrieb bei Staub, Rauch, Regen oder Schnee mit Reichweiten bis zu 10 Metern.
Gemeinsame Funktionen und allgemeine Anwendungen
Alle diese Ultraschallsensoren verwenden eine berührungslose Füllstands- und Abstandsmessung und können unter staubigen, rauchigen, regnerischen oder verschneiten Bedingungen zuverlässig arbeiten. Sie sind unempfindlich gegenüber Licht, Farbe, Oberflächenreflexion und Form und können Metalle, Kunststoffe, Holz und sogar transparente oder körnige Materialien erkennen.
Mit Messbereichen bis 10 m und mehreren Ausgangsoptionen (digital, schaltend, analog) sind die Sensoren mit PVDF- oder Edelstahlgehäusen für chemische Korrosionsbeständigkeit und Schutzklassen bis IP68 erhältlich, wodurch sie für korrosive Umgebungen und Außenanwendungen geeignet sind.
Berührungslose Messung
Zuverlässige Entfernungs- und Füllstandserkennung ohne physischen Kontakt, ideal für zerbrechliche oder sich bewegende Ziele
Allwetterbetrieb
Funktioniert zuverlässig bei staubigen, rauchigen, regnerischen oder verschneiten Bedingungen, bei denen optische Sensoren versagen
Materialunabhängig
Erkennt Metalle, Kunststoffe, Holz, transparente Materialien und körnige Substanzen unabhängig von Farbe oder Reflexionsvermögen
Fernerkennung
Messbereiche von 60mm bis zu 10 Metern für vielfältige Anwendungsanforderungen
Mehrere Ausgänge
Digitale (RS232/485, UART), Schalt- (PNP/NPN), analoge (Spannung/Strom) und Relaisausgänge verfügbar
Geeignet für raue Umgebungen
PVDF und Edelstahlgehäuse mit IP67/IP68-Schutz für korrosive und Außenanwendungen
Typische Anwendungen
- •Füllstands- und Distanzmessung: Tankfüllstandsüberwachung, Siloinhaltsmessung, Materialhöhenerkennung
- •Container- und Siloüberwachung: Kontrolle des Füllstands von Schüttgütern, Trichterverwaltung, Bestandsverfolgung
- •Warenmanagement: Lagerautomation, Palettenerkennung, Fördersysteme
- •Fabrikautomation: Produktionslinienüberwachung, Roboterführung, automatisierte Sortierung
- •Positionserkennung: Objektpositionierung, AGV-Navigation, Parkleitsysteme
- •Kollisionsvermeidung: Krankollisionsschutz, Sicherheit mobiler Geräte, Überkopfschutz
Einschränkungen bei der Integration von Ultraschallsensoren
Zuverlässige Sensorauswahl erfordert ein Abwägen der physikalischen akustischen Einschränkungen mit den Anwendungsanforderungen. Entwicklungsteams müssen diese drei kritischen Integrationsfaktoren bewerten:
1. Der Kompromiss zwischen blinder Zone und Reichweite
Physikalische Einschränkung: Sensoren mit niedrigerer Frequenz erreichen größere Erfassungsbereiche, erfordern jedoch längere piezoelektrische Klingelzeiten, was zu größeren Blindzonen führt.
2. Strahlgeometrie und Interferenz
Physikalische Einschränkung: Die Erkennungszuverlässigkeit hängt von der Anpassung der akustischen Strahlbreite an die Tankgeometrie ab.
3. Akustische Impedanzanpassung
Physikalische Einschränkung: Die Effizienz der Energieübertragung hängt von der Impedanzanpassung zwischen dem piezoelektrischen Element und dem Medium (Luft vs. Gas) ab.
Klassifizierungsmatrix für die Sensorarchitektur
Der Vergleich der Topologieklassen von Sensoren anstelle einzelner SKUs passt die richtige Technologie an die Umgebung an.
| Vergleichsvariable | Offener Typ (Hohe Empfindlichkeit) | Geschlossener Typ (Schutzorientiert) | Hochfrequenz (Präzision) | Niederfrequenz (Große Reichweite) |
|---|---|---|---|---|
| Primäre Umgebung | Saubere Raumluft | Im Freien, staubig, chemisch | Kurzstrecken, Labor | Silos, große Tanks |
| Strahlcharakteristik | Breit, diffus | Eng, gerichtet | Bleistiftstrahl (<7°) | Breiter Kegel (>12°) |
| Reaktionsgeschwindigkeit | Schnell (<5 ms) | Mäßig (>10 ms) | Sehr schnell | Langsam (Verzögerung erforderlich) |
| Blindzone Min | <100mm | >200mm | <50mm | >400mm |
Yujie Ultraschallsensor Schnellvergleich
| Modell | Bereich | Schutz | Beste für |
|---|---|---|---|
| MU18 | 100-1000mm | IP67 | Kompakte Räume, Robotik |
| MU30 | 200-6000mm | IP67 | Allgemeine Automatisierung |
| SR-80 | 400-10000mm | IP67 | Kransicherheit mit großer Reichweite |
| Edelstahl | 200-2000mm | IP68 | Lebensmittel/Pharma, ätzend |
| UltraNova-2 | 200-4000mm | IP68 | Außenbereich, Wasseraufbereitung |
| MDC | 60mm Erkennung | IP65 | Doppelblatt, Drucken |
Yujie Ultraschallsensor-Produktpalette

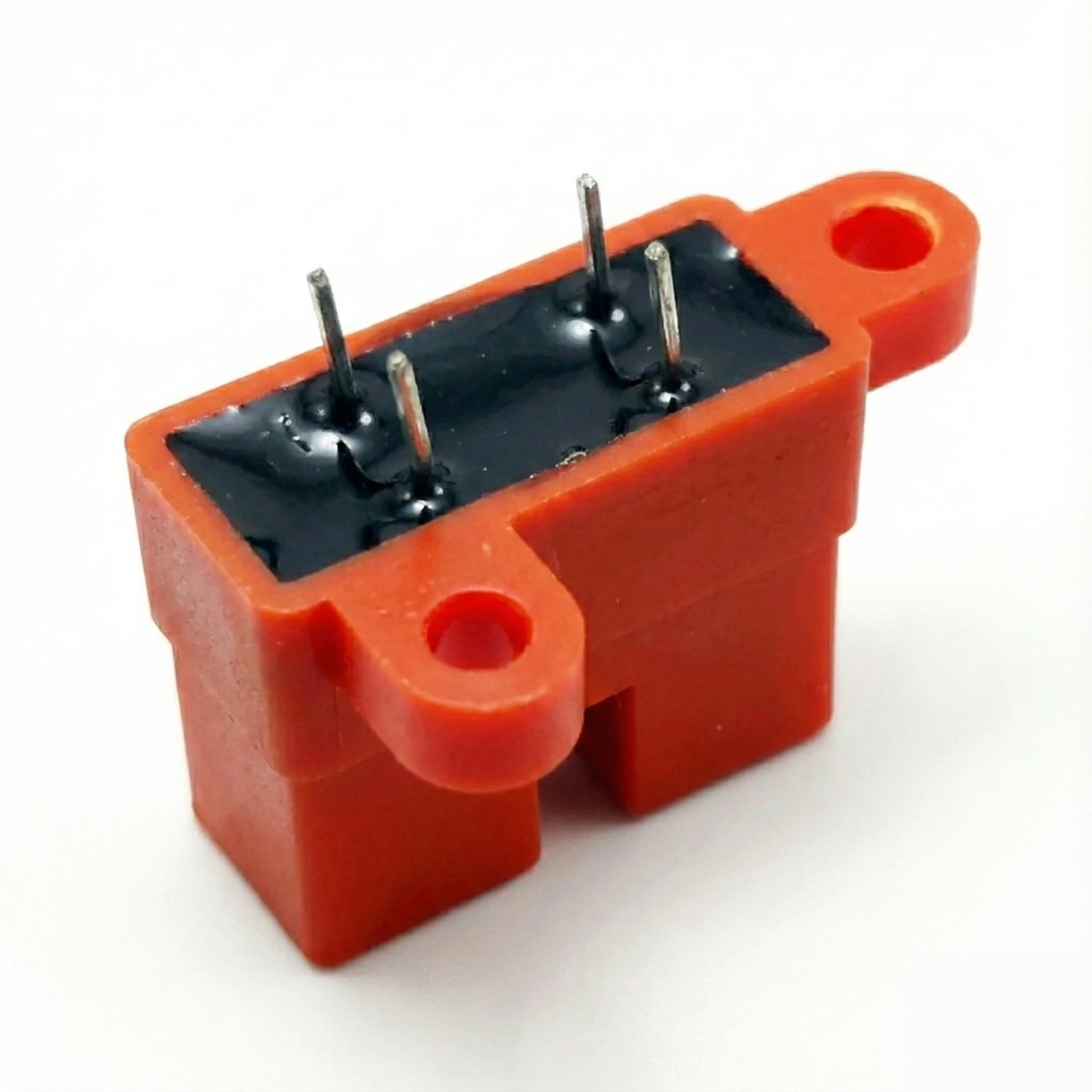

Ultraschall Bubble Detection Sensor
Ultraschallsensor zur Blasenerkennung in Flüssigkeitsleitungen
Bereich: Erfassungsentfernung 60mm
HJ-FS-200-02A Ultraschall-Anemometer-Wandler
200 kHz Luftstrommesswandler für Ultraschall-Anemometer und Windmesssysteme
Bereich: Blinde Zone < 100mm

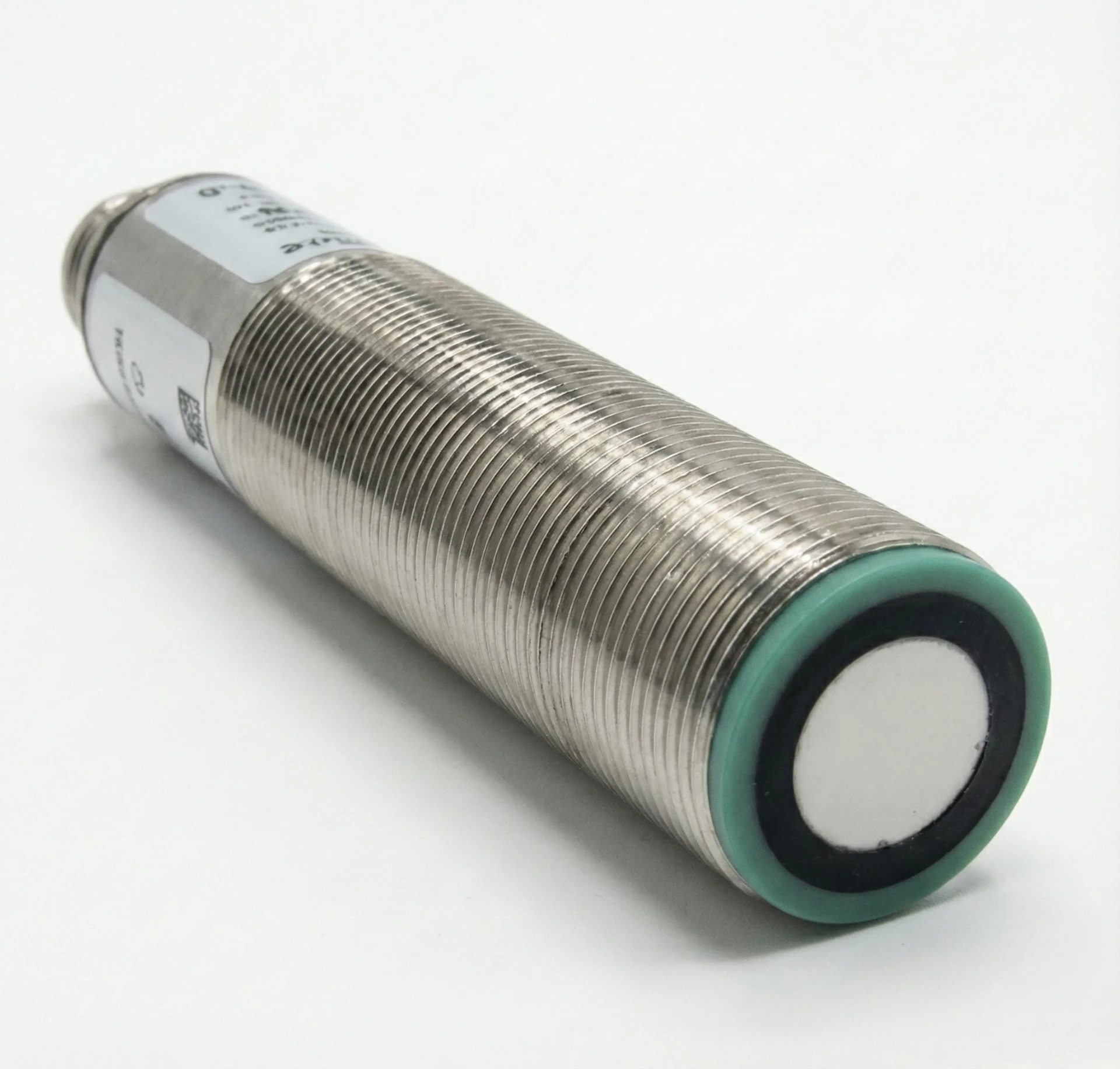

MU18 Ultraschall-Abstandssensor
Kompakter M18-Sensor mit 100-1000mm-Bereich
Bereich: 100-1000mm

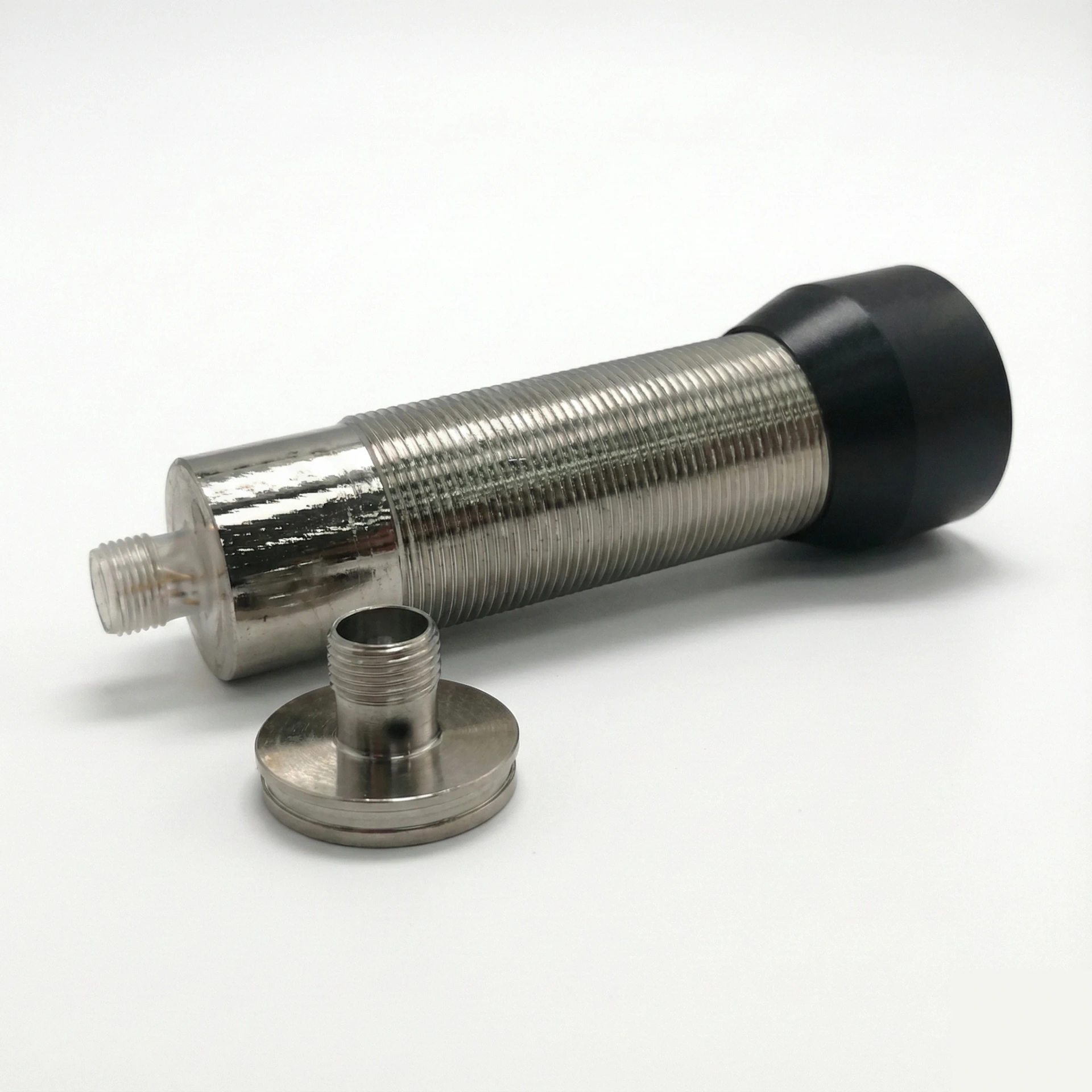

MU30 Ultraschall-Abstandssensor
Allzwecksensor mit 200-6000mm-Bereich
Bereich: 200-6000mm

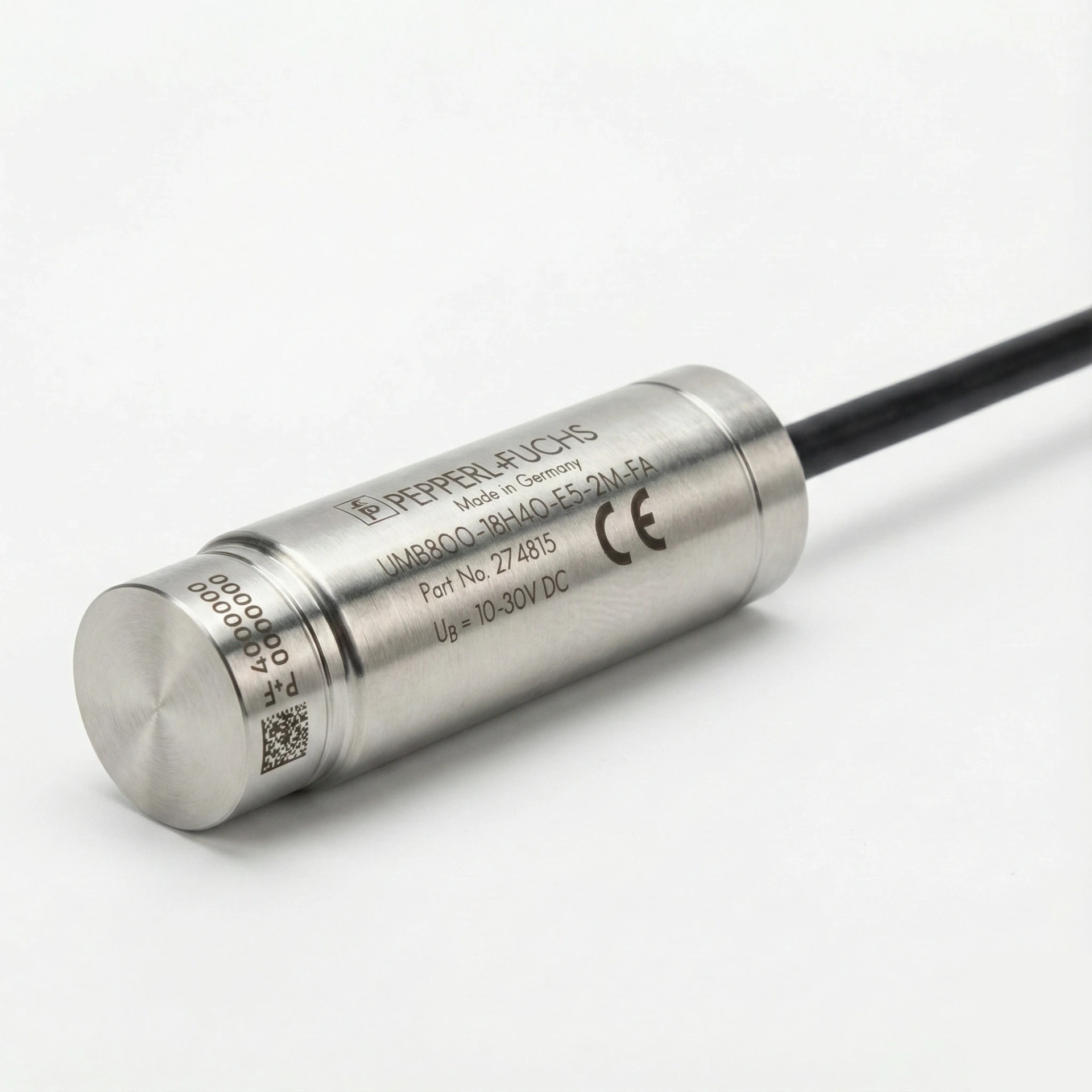

Sensor mit Edelstahlgehäuse
Lebensmitteltauglicher Sensor für korrosive Umgebungen
Bereich: 200-2000mm

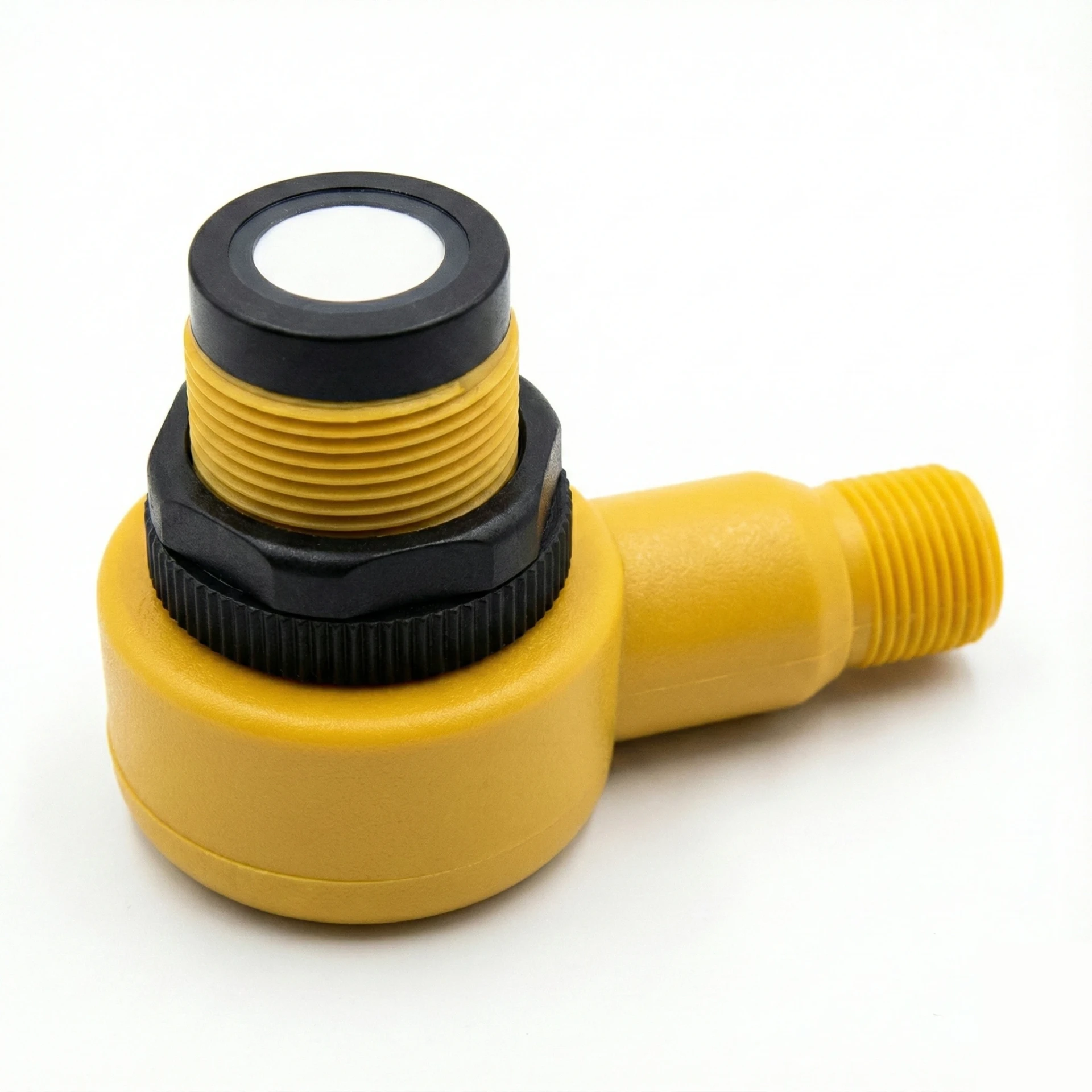

MRR-1 Series Sensor
Kompaktes M18×33mm für IoT-Anwendungen
Bereich: 100-1000mm
UltraNova-1 Series Sensor
Optionales PVDF-Gehäuse mit Batteriebetrieb
Bereich: 180-3000mm
UltraNova-2 Series Sensor
Oberflächenmontiertes Design mit IP68-Schutz
Bereich: 200-4000mm

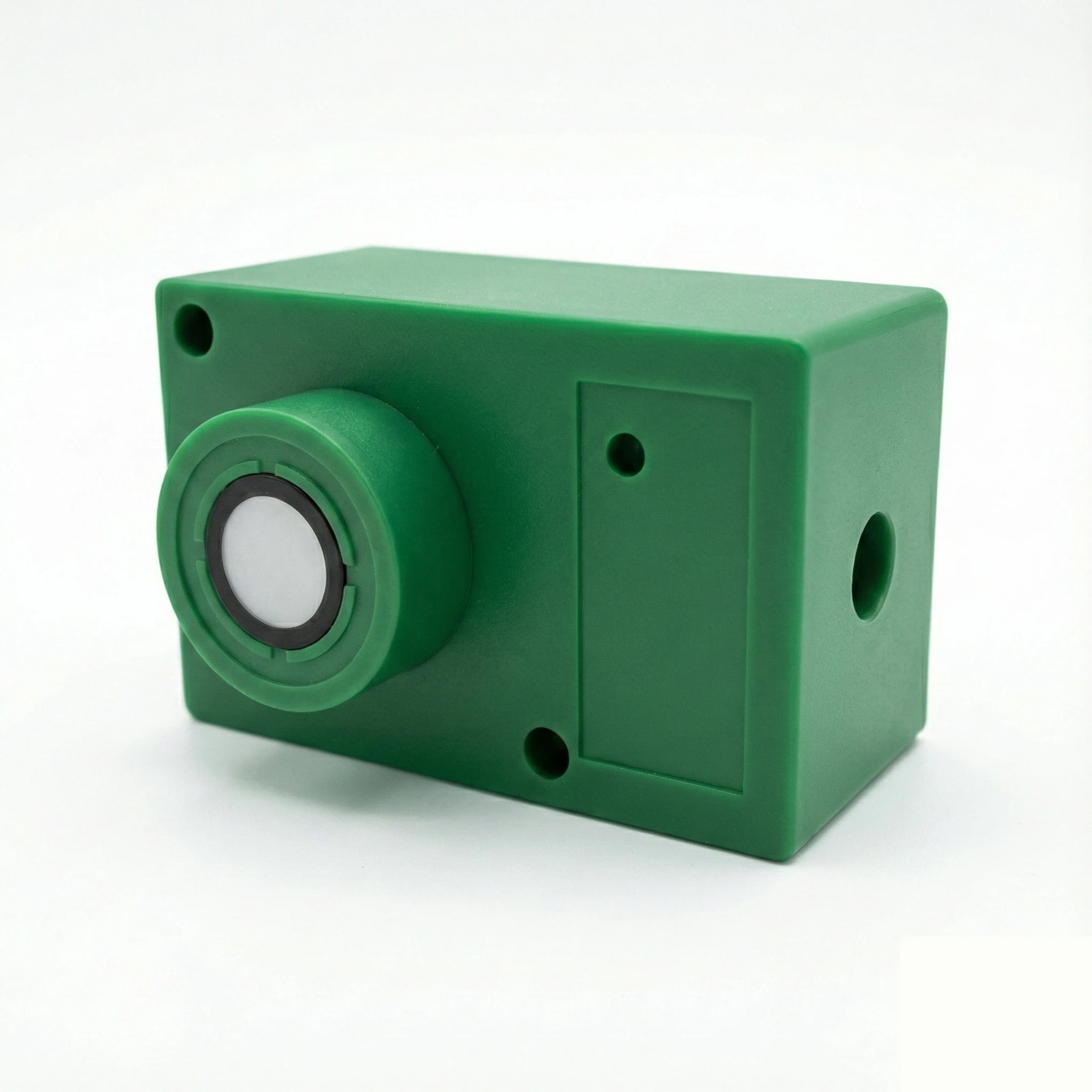

SF-2 Series Sensor
TECH-IN-Design mit Batterieunterstützung
Bereich: 100-1000mm

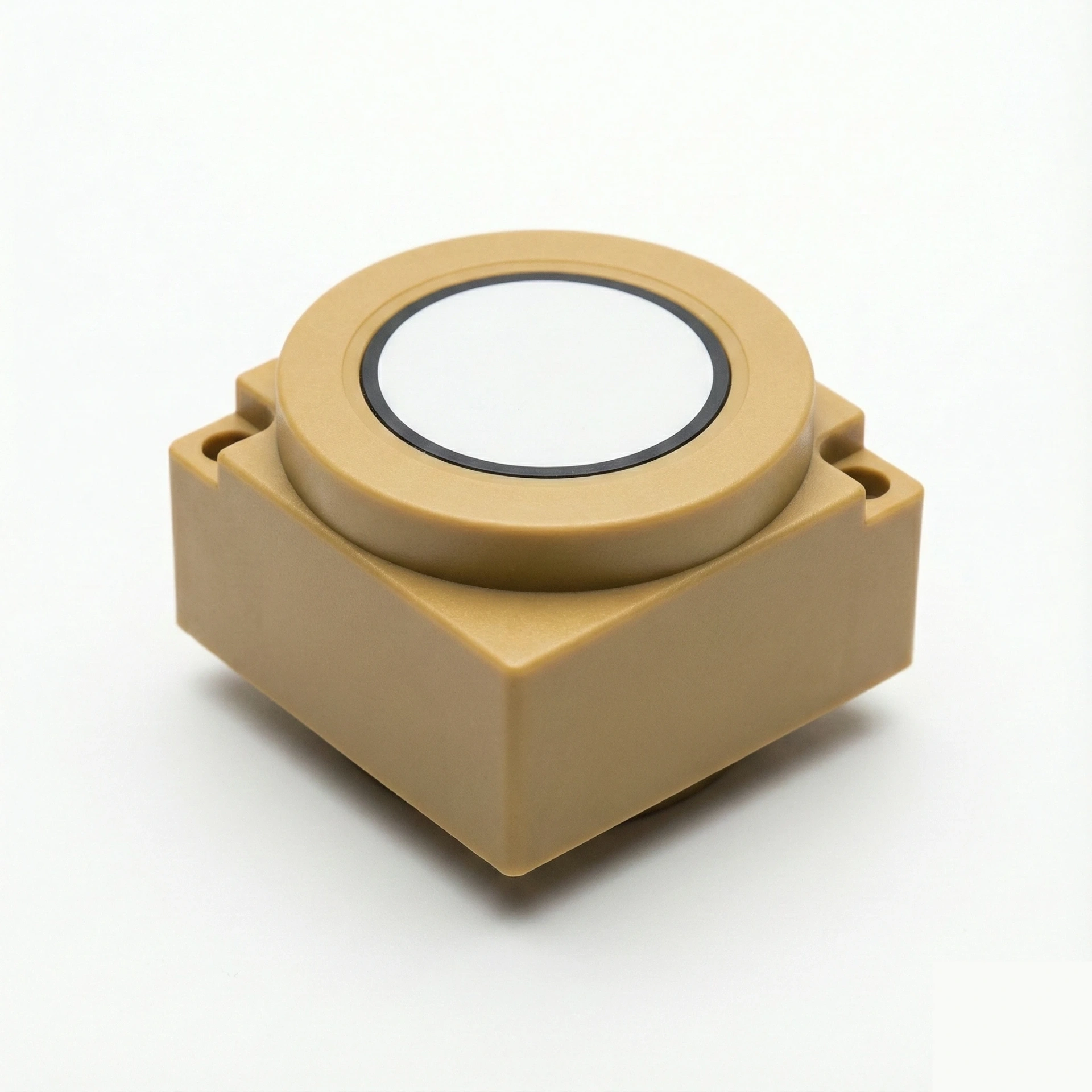

SR-55 Series Sensor
Aufputzmontage mit optionalem AC-Eingang
Bereich: 200-4000mm

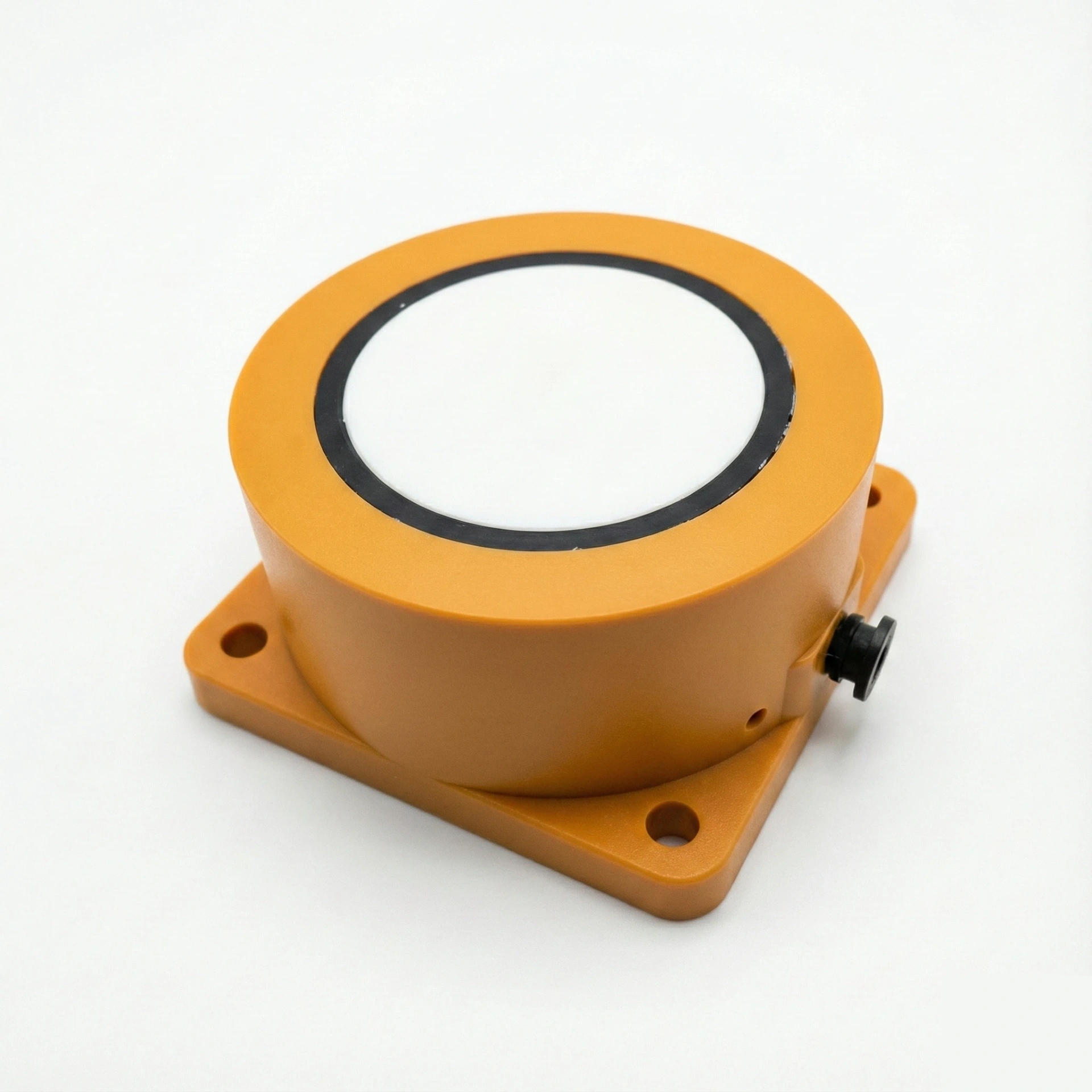

SR-80 Series Sensor
Fernsensor mit 10m maximaler Reichweite
Bereich: 400-10000mm

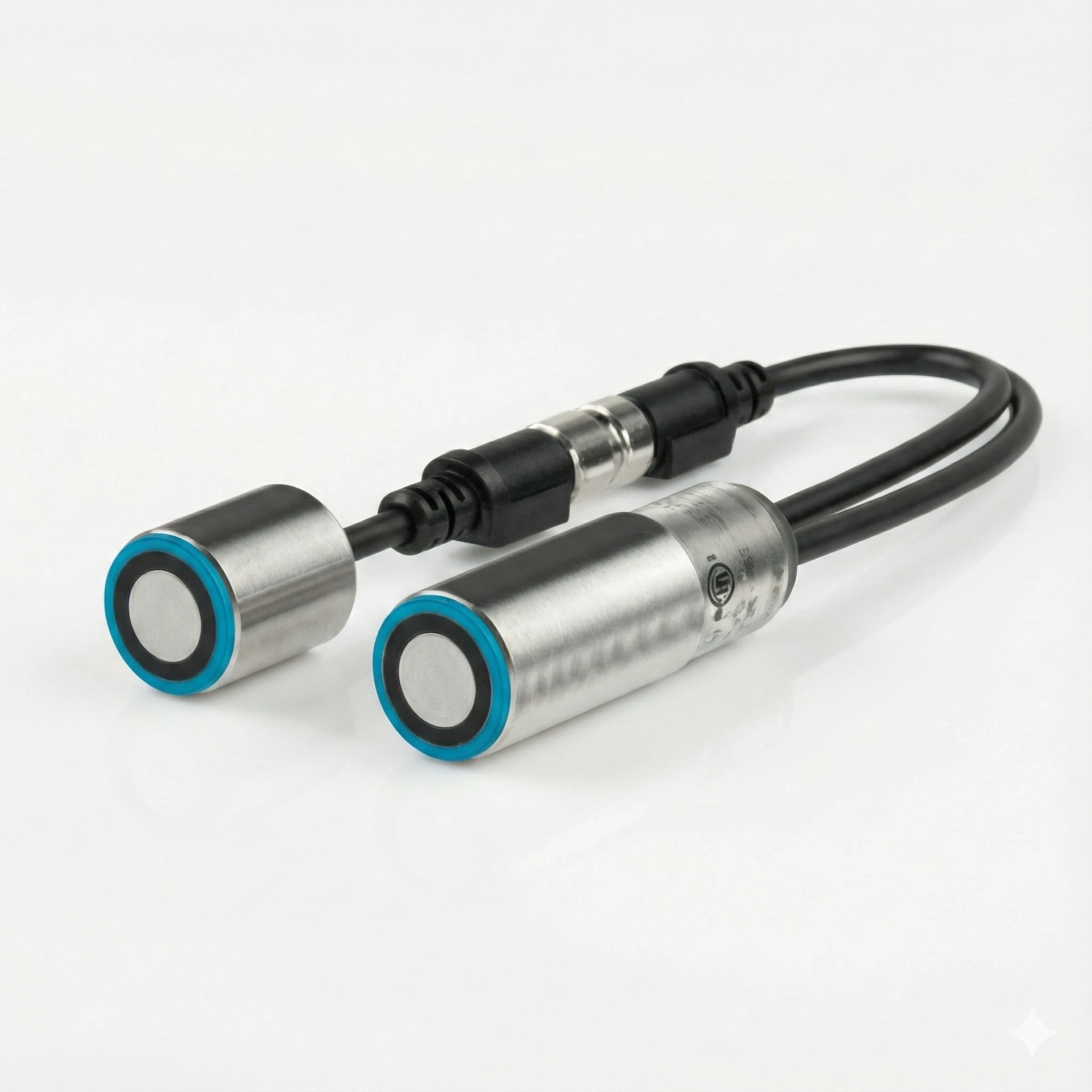

MDC-Doppelblatterkennungssensor
Spezialisiert für die Erkennung von Doppelblättern und Etiketten
Bereich: Erfassungsentfernung 60mm
Häufig gestellte Fragen zu Yujie-Ultraschallsensoren
Wofür werden Ultraschallsensoren eingesetzt?
Ultraschallsensoren werden zur berührungslosen Abstandsmessung, Füllstandsüberwachung, Objekterkennung und Kollisionsvermeidung in der industriellen Automatisierung, Robotik, Lagerverwaltung und IoT-Anwendungen eingesetzt.
Was ist die maximale Reichweite von Yujie-Ultraschallsensoren?
Yujie-Ultraschallsensoren bieten Messbereiche von 60mm bis zu 10 Metern. Die SR-80-Serie bietet die größte Reichweite für Anwendungen wie die Vermeidung von Krankollisionen.
Können Ultraschallsensoren in rauen Umgebungen funktionieren?
Ja, Yujie bietet IP67/IP68-zertifizierte Sensoren mit PVDF und Edelstahlgehäusen, die für korrosive, staubige und Außenumgebungen ausgelegt sind.
Wie wähle ich den richtigen Ultraschallsensor aus?
Berücksichtigen Sie Ihre Messbereichsanforderungen, Umgebungsbedingungen, Anforderungen an den Ausgangstyp (analog, digital, schaltend) und Montagebeschränkungen. Sehen Sie sich unsere Auswahlhilfe oben an oder wenden Sie sich für Unterstützung an das technische Team von Yujie.
Wie beeinflusst die Lufttemperatur die Ultraschall-Entfernungsgenauigkeit?
Die Schallgeschwindigkeit in der Luft ändert sich um etwa 0.6 m/s pro °C. Yujie-Ultraschallsensoren verfügen über eine integrierte NTC-Temperaturkompensation, um Flugzeitberechnungen in Echtzeit anzupassen und so die Genauigkeit auch in schwankenden thermischen Umgebungen sicherzustellen.
Können diese piezoelektrischen Sensoren schallabsorbierende Materialien wie Schaumstoff erkennen?
Schallabsorbierende Materialien mit geringer Dichte (Schaumstoff, Textilien) reduzieren die Echostärke deutlich. Für die Erkennung sind Sensoren mit hoher Schalldruckleistung und angepassten Empfindlichkeitseinstellungen erforderlich. Für diese Anwendungen bieten Modelle mit niedrigerer Frequenz typischerweise eine bessere Leistung als Hochfrequenz-Präzisionssensoren.
Welche Auswirkungen hat der Tanküberdruck auf die Sensorleistung?
Unter Druck stehende Umgebungen verändern die akustische Impedanz des Gasmediums, was sich auf die Kopplungseffizienz des Wandlers auswirken kann. Darüber hinaus kann übermäßiger Druck das Gehäuse des piezoelektrischen Elements verformen. Standardsensoren sind für den atmosphärischen Druck ausgelegt. Wenden Sie sich für Druckbehälteranwendungen an unser Engineering-Team.
Benötigen Sie eine maßgeschneiderte Yujie-Sensorlösung?
Das Ingenieurteam von Yujie kann Ihnen bei der Auswahl des richtigen Ultraschallsensors für Ihre Anwendung helfen oder eine maßgeschneiderte Lösung entwickeln, die auf Ihre spezifischen Anforderungen zugeschnitten ist.
