Welche Angaben benötigen Sie für die Auswahl einer Komponente?

Senden Sie Zeichnung, Abmessungen und Toleranzen, Elektrodenanordnung, Polarisation, elektrische Zielwerte, Einbau und Menge. Anforderungen an die Gesamtbaugruppe werden getrennt vom einzelnen Keramikelement bewertet.

Belegen die Katalogdaten die Leistung des fertigen Geräts?

Nein. Sensorverhalten, Audioübertragung, Vernebelung und mechanische Ergebnisse müssen mit Ansteuerung, Einbau und Last im vollständigen Aufbau geprüft werden.

Wie werden Muster, Mindestbestellmenge und Lieferzeit festgelegt?

Musterverfügbarkeit, Mindestbestellmenge, Lieferzeit und Prüfunterlagen werden nach Prüfung der gewählten Ausführung und des Projektumfangs bestätigt.

Zurück zu den Produkten

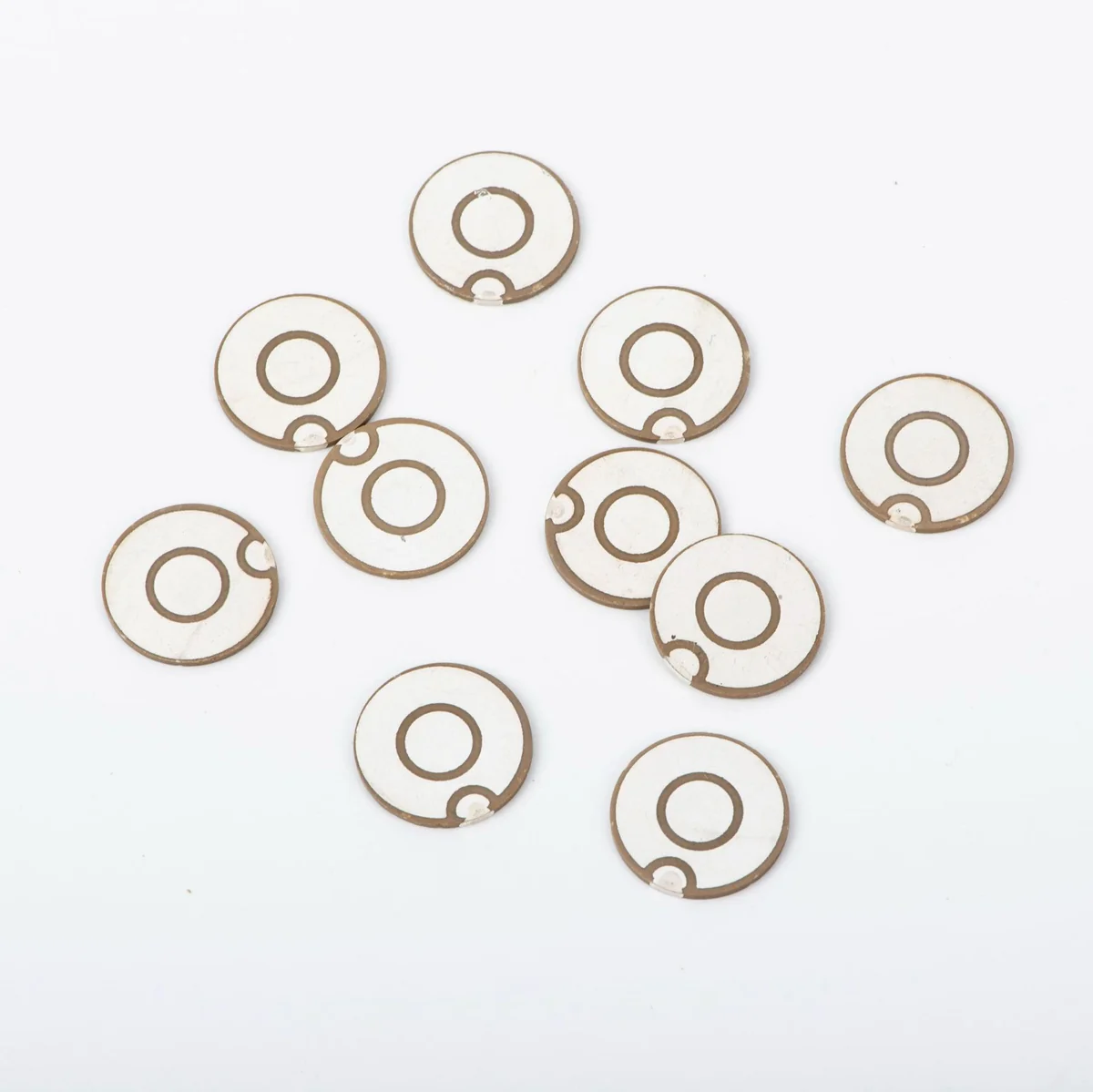

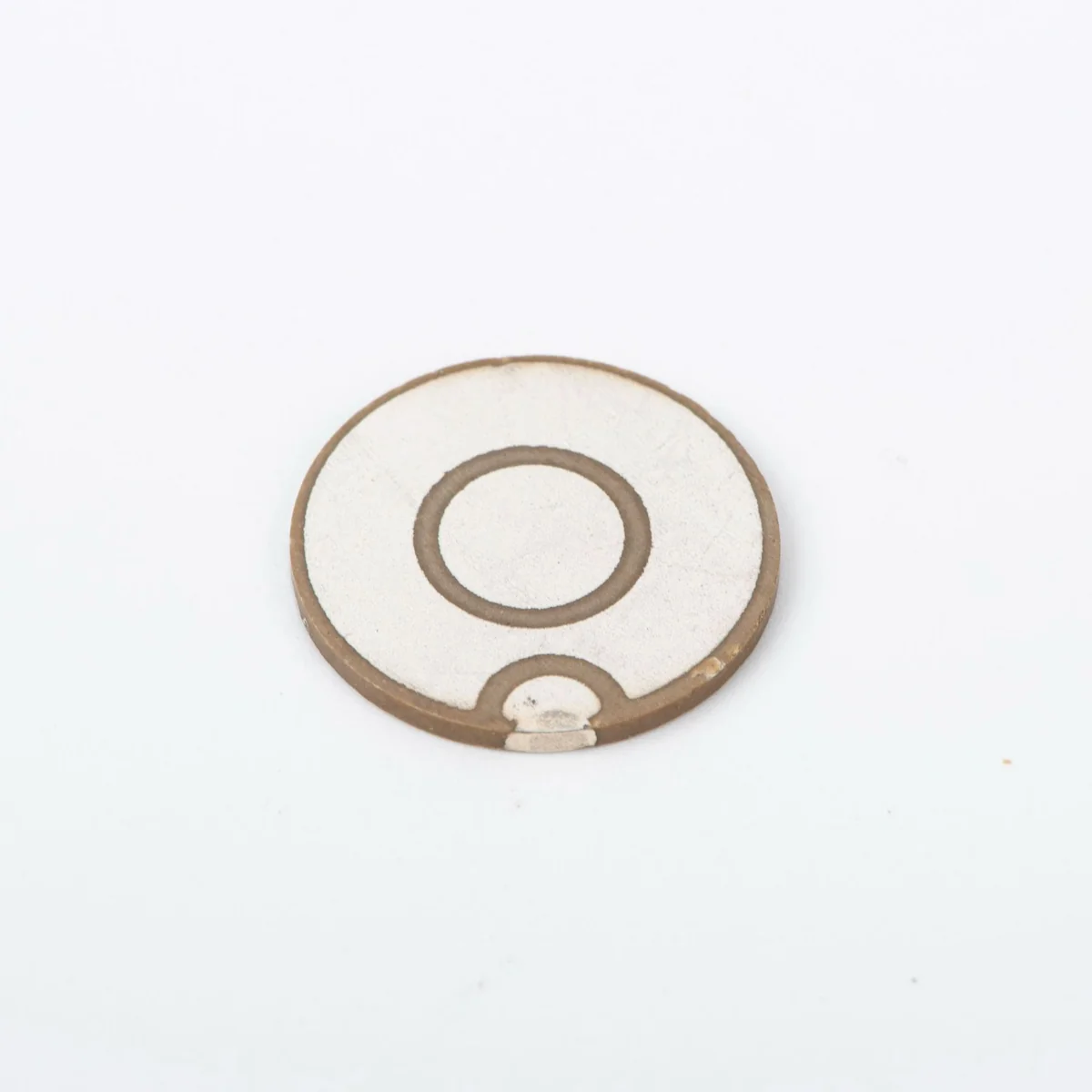

Das Foto zeigt eine Komponentenausführung. Den Liefergegenstand anhand der endgültigen Zeichnung bestätigen.

15.5 mm Ultraschall-Keramikscheibe, 2 MHz

Runde piezokeramische Scheibe für Ultraschallwandler-Baugruppen. Die Ausführung mit 2 MHz Nennfrequenz kombiniert einen Durchmesser von 15.5 mm mit einer strukturierten Elektrodenfläche.

Lieferung als KomponenteAnsteuerbedingungen prüfenZeichnungsprüfung

Technische Spezifikationen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Leistungsdaten

Nenndicke1 mm

Nennfrequenz2 MHz

Kapazitätsreferenz1400 pF ± 15%

ImpedanzreferenzUnter 20 Ω

Mechanik

Nenndurchmesser15.5 mm

Beschaffung

MOQ / MusterregelungMindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt.

ProbenvorlaufzeitDie Musterlieferzeit wird nach Prüfung von Material, Elektroden, Maßen und elektrischen Anforderungen bestätigt.

ProduktionsvorlaufzeitDie Produktionslieferzeit wird nach Bestätigung von Auftragszeichnung, Validierungsumfang und Menge angeboten.

AnpassungsumfangÄnderungen an Keramikgeometrie, Elektrodenmuster, elektrischen Zielwerten und Montageschnittstelle erfordern eine Zeichnungs- und Machbarkeitsprüfung.

Verfügbare Dokumente und BerichteBenötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Einsatzbereiche

•Kundenspezifische Ultraschallwandler-Baugruppen.
•Ultraschallkopplung und Charakterisierung von Komponenten.

Merkmale

✔Runde Keramikgeometrie mit strukturierter Elektrodenfläche.
✔Festgelegte Nennfrequenz und Kapazitätsreferenz.
✔Komponente für einen anwendungsspezifischen akustischen Aufbau.

Anwendungen

•Kundenspezifische Ultraschallwandler-Baugruppen.
•Ultraschallkopplung und Charakterisierung von Komponenten.

Unterstützung bei der Komponentenauswahl

Senden Sie Bauteilzeichnung, Maße und Toleranzen, Elektroden- und Polarisationsanforderungen, Ansteuerbedingungen, vorgesehenen Aufbau und Menge.

Häufig gestellte Fragen

Ingenieurwerkzeuge und Lieferantenressourcen

Resonanzfrequenz und Kapazität berechnen

Übliche PZT-Entwurfsparameter vor einer Anfrage abschätzen.

Lieferantenkompetenzen prüfen

Materialkontrolle, Anpassungsumfang und technische Unterstützung ansehen.

PZT-Materialien vergleichen

Werkstoffklassen und Auswahlkriterien prüfen.

Engineering-Links

Alle piezoelektrischen Komponenten ansehen

Durchsuchen Sie die größere Produktfamilie und vergleichen Sie benachbarte Modelle.

Das könnte Ihnen auch gefallen

6 × 4 × 1 mm Ultraschall-Keramikelement

Rechteckiges piezokeramisches Element für kompakte Ultraschallsensor-Baugruppen. Die Grundfläche von 6 × 4 mm bietet eine kleine Schnittstelle für einen festgelegten akustischen Aufbau und die Kopplung.

5 × 2 mm Ultraschall-Keramikscheibe

Kleines rundes Piezokeramikelement für Ultraschallsensor-Baugruppen. Der Nenndurchmesser von 5 mm ermöglicht eine kompakte keramische Schnittstelle, die zusammen mit Wandlergeometrie und Ansteuerung gewählt wird.

10 × 1 mm Ultraschall-Keramikscheibe

Dünnes rundes Keramikelement für kundenspezifische Ultraschallsensor-Baugruppen. 10 mm Nenndurchmesser und 1 mm Nenndicke bilden die Geometrie der akustischen und mechanischen Schnittstelle.

Spezifikationen und Angebot anfragen

Stimmen Sie die gewählte Ausführung, den Prüfbedarf und den Lieferumfang mit uns ab. Mindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt. Benötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Integration und Spezifikationen prüfen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Nennfrequenz, Nennmaße und elektrische Referenzwerte dienen der Vorauswahl. Zeichnung und Prüfverfahren legen Toleranzen, Messbedingungen und Abnahmekriterien fest.

• Frequenztoleranz, Messmodus und Prüfhalterung bestätigen.
• Elektrodenmuster, Polarisation und elektrischen Anschluss festlegen.
• Keramik auf Rücklage, akustische Anpassung und Kopplung abstimmen.
