Welche Angaben benötigen Sie für die Auswahl einer Komponente?

Senden Sie Zeichnung, Abmessungen und Toleranzen, Elektrodenanordnung, Polarisation, elektrische Zielwerte, Einbau und Menge. Anforderungen an die Gesamtbaugruppe werden getrennt vom einzelnen Keramikelement bewertet.

Belegen die Katalogdaten die Leistung des fertigen Geräts?

Nein. Sensorverhalten, Audioübertragung, Vernebelung und mechanische Ergebnisse müssen mit Ansteuerung, Einbau und Last im vollständigen Aufbau geprüft werden.

Wie werden Muster, Mindestbestellmenge und Lieferzeit festgelegt?

Musterverfügbarkeit, Mindestbestellmenge, Lieferzeit und Prüfunterlagen werden nach Prüfung der gewählten Ausführung und des Projektumfangs bestätigt.

Zurück zu den Produkten

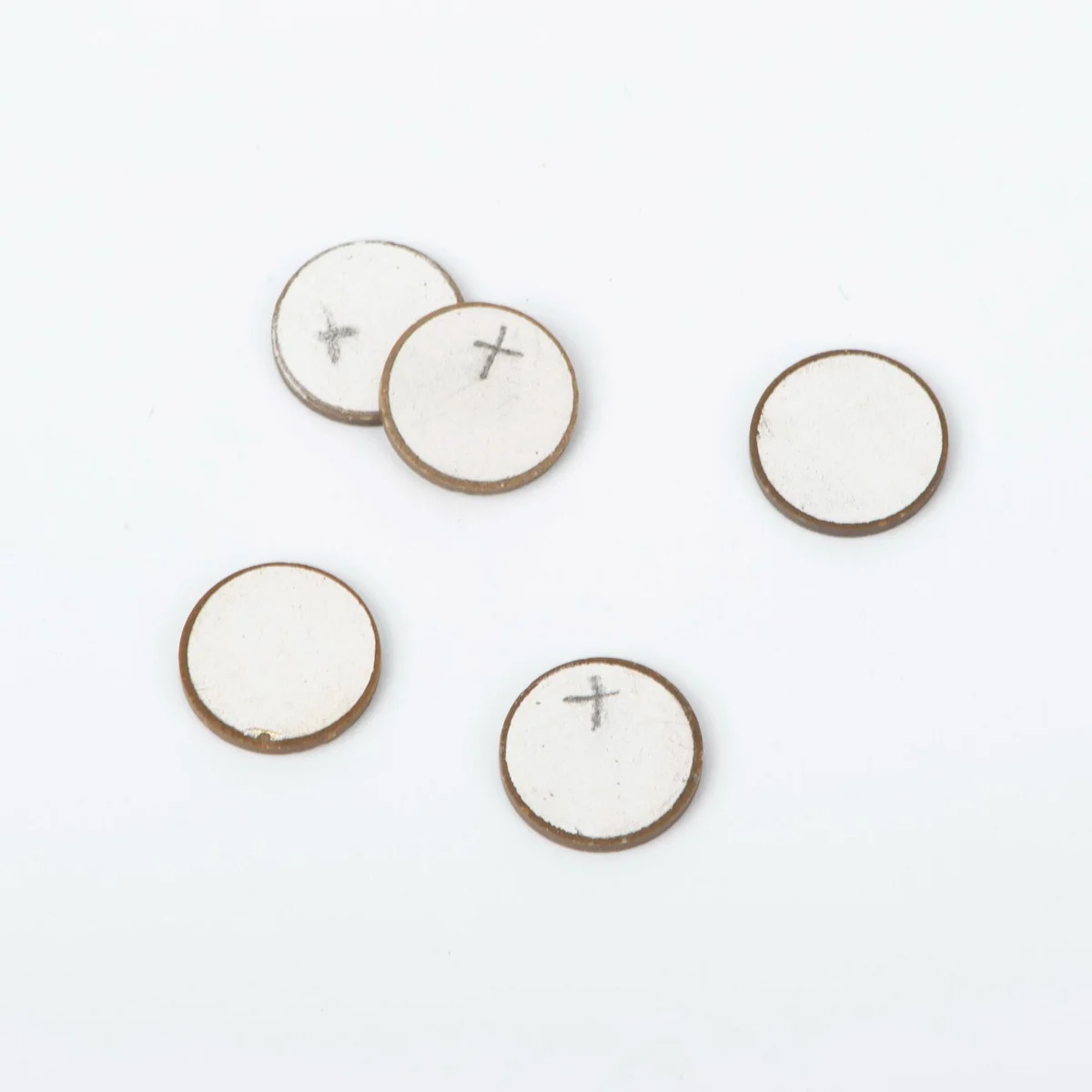

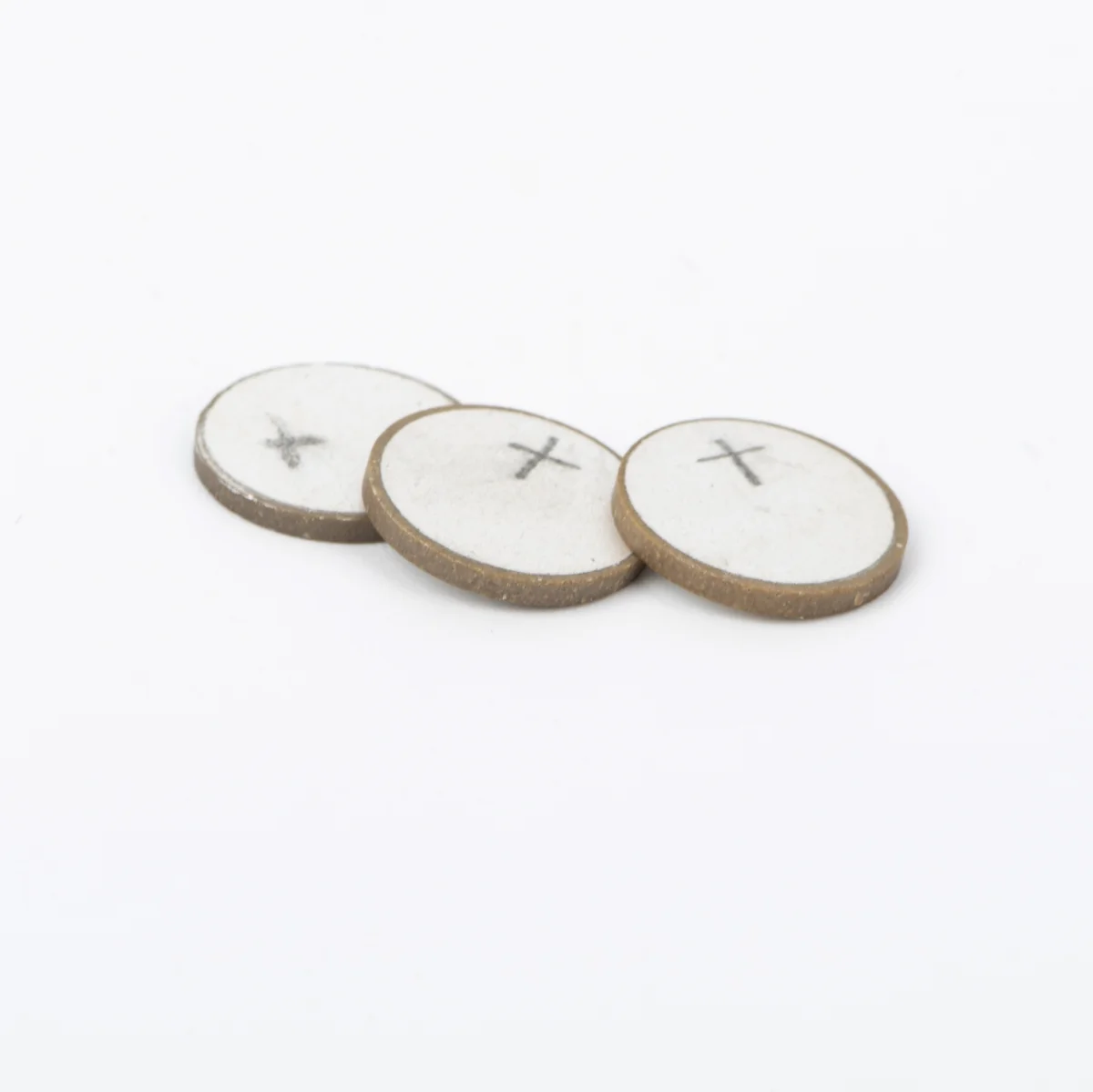

Das Foto zeigt eine Komponentenausführung. Den Liefergegenstand anhand der endgültigen Zeichnung bestätigen.

10 × 1 mm Ultraschall-Keramikscheibe

Dünnes rundes Keramikelement für kundenspezifische Ultraschallsensor-Baugruppen. 10 mm Nenndurchmesser und 1 mm Nenndicke bilden die Geometrie der akustischen und mechanischen Schnittstelle.

Lieferung als KomponenteAnsteuerbedingungen prüfenZeichnungsprüfung

Technische Spezifikationen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Leistungsdaten

Nenndicke1 mm

BauteilformRundes piezokeramisches Element

Mechanik

Nenndurchmesser10 mm

Beschaffung

MOQ / MusterregelungMindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt.

ProbenvorlaufzeitDie Musterlieferzeit wird nach Prüfung von Material, Elektroden, Maßen und elektrischen Anforderungen bestätigt.

ProduktionsvorlaufzeitDie Produktionslieferzeit wird nach Bestätigung von Auftragszeichnung, Validierungsumfang und Menge angeboten.

AnpassungsumfangÄnderungen an Keramikgeometrie, Elektrodenmuster, elektrischen Zielwerten und Montageschnittstelle erfordern eine Zeichnungs- und Machbarkeitsprüfung.

Verfügbare Dokumente und BerichteBenötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Einsatzbereiche

•Kundenspezifische Ultraschallsensor-Baugruppen.
•Entwicklung von Komponenten für Füllstandswandler.

Merkmale

✔Dünne runde Keramikausführung.
✔Vorder-, Rück- und Seitenansichten für die Schnittstellenplanung.
✔Frequenz, Elektrodenanordnung und Polarisation werden mit der Baugruppe festgelegt.

Anwendungen

•Kundenspezifische Ultraschallsensor-Baugruppen.
•Entwicklung von Komponenten für Füllstandswandler.

Unterstützung bei der Komponentenauswahl

Senden Sie Bauteilzeichnung, Maße und Toleranzen, Elektroden- und Polarisationsanforderungen, Ansteuerbedingungen, vorgesehenen Aufbau und Menge.

Häufig gestellte Fragen

Ingenieurwerkzeuge und Lieferantenressourcen

Resonanzfrequenz und Kapazität berechnen

Übliche PZT-Entwurfsparameter vor einer Anfrage abschätzen.

Lieferantenkompetenzen prüfen

Materialkontrolle, Anpassungsumfang und technische Unterstützung ansehen.

PZT-Materialien vergleichen

Werkstoffklassen und Auswahlkriterien prüfen.

Engineering-Links

Alle piezoelektrischen Komponenten ansehen

Durchsuchen Sie die größere Produktfamilie und vergleichen Sie benachbarte Modelle.

Das könnte Ihnen auch gefallen

15.5 mm Ultraschall-Keramikscheibe, 2 MHz

Runde piezokeramische Scheibe für Ultraschallwandler-Baugruppen. Die Ausführung mit 2 MHz Nennfrequenz kombiniert einen Durchmesser von 15.5 mm mit einer strukturierten Elektrodenfläche.

6 × 4 × 1 mm Ultraschall-Keramikelement

Rechteckiges piezokeramisches Element für kompakte Ultraschallsensor-Baugruppen. Die Grundfläche von 6 × 4 mm bietet eine kleine Schnittstelle für einen festgelegten akustischen Aufbau und die Kopplung.

5 × 2 mm Ultraschall-Keramikscheibe

Kleines rundes Piezokeramikelement für Ultraschallsensor-Baugruppen. Der Nenndurchmesser von 5 mm ermöglicht eine kompakte keramische Schnittstelle, die zusammen mit Wandlergeometrie und Ansteuerung gewählt wird.

Spezifikationen und Angebot anfragen

Stimmen Sie die gewählte Ausführung, den Prüfbedarf und den Lieferumfang mit uns ab. Mindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt. Benötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Integration und Spezifikationen prüfen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Die angegebenen Maße sind Nennwerte. Maßtoleranzen, Elektrodenanordnung, Polarisation und elektrische Abnahmekriterien werden in der freigegebenen Zeichnung festgelegt.

• Vorgesehenen Schwingungsmodus und Betriebsfrequenz bestätigen.
• Elektrodenpolarität, Kontaktart und Maßtoleranzen festlegen.
• Anforderungen an die Sensorleistung für den vollständigen akustischen Aufbau definieren.
