Einblick in die Keramikfertigung
So entstehen unsere piezoelektrischen Keramikkomponenten
Vom vorbereiteten Pulver zum mit Elektroden versehenen und polarisierten Keramikteil hat jeder Schritt eine eigene Aufgabe. Verfolgen Sie den Hauptprozess anhand ausgewählter Fotos aus unserer Keramikverarbeitung in Wuxi, China.
Die Produktionsschritte ansehen
Pulver → Keramik → Komponente
Die wichtigsten Produktionsschritte
Der genaue Prozess hängt vom Bauteil ab. Dieser Überblick zeigt die Hauptschritte; die Fotos dokumentieren ausgewählte Arbeiten.
Bindemittelzugabe und Granulierung
Ein Bindemittel wird zugegeben und das Pulver für den Pressvorgang granuliert.
Vorbereitetes Pulver
Pressing
Das vorbereitete Pulver wird zu einem Grünling mit der Ausgangsform des Keramikteils gepresst.
Gepresster Keramikgrünling
Entbindern und Sintern
Der Grünling wird entbindert und gesintert. Der für diesen Prozess eingesetzte elektrische Tunnel-Widerstandsofen umfasst beide Schritte.
Gebrannter Keramikkörper
Flächen- und Dickenschleifen
Nach dem Brennen werden die ebenen Flächen geschliffen, um Dicke und Oberflächengeometrie des Keramikteils einzustellen.
Bearbeitete Flächen und Dicke
Außendurchmesserschleifen
Bei runden Teilen wird der Außendurchmesser in einem eigenen Bearbeitungsschritt geschliffen und die äußere Kontur angepasst.
Geschliffener Außendurchmesser
Elektrodenanwendung
Leitfähige Elektroden werden auf die Keramikflächen aufgebracht. Das Elektrodenmuster ist Teil des Bauteilentwurfs.
Keramik mit Elektroden
Poling
Ein elektrisches Feld richtet die Polarisation der Keramik aus. Dieser Schritt verleiht dem Bauteil seine nutzbare piezoelektrische Wirkung.
Polarisiertes Keramikbauteil
Qualitätsprüfung
Anschließend werden die Teile geprüft. Messungen, Annahmegrenzen und Dokumentation werden für Bauteil und Auftrag vereinbart.
Prüfung nach vereinbarter Spezifikation
Ausgewählte Arbeitsschritte
Ein genauerer Blick auf die Arbeit

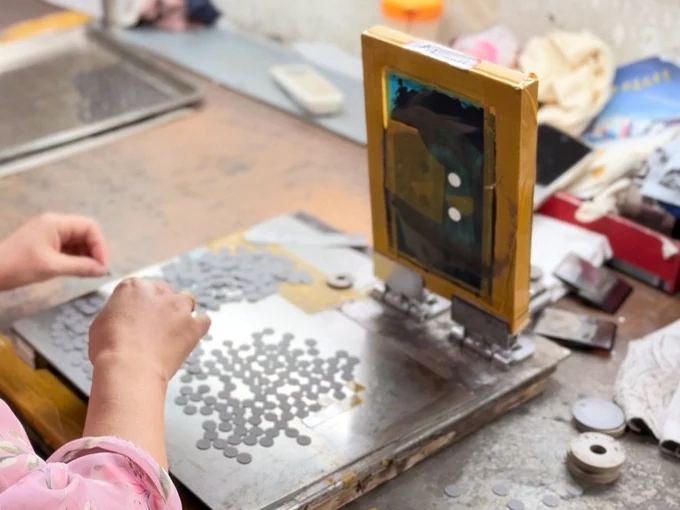

Keramikscheiben, Siebrahmen und Hände der Bedienperson am Arbeitsplatz für den Elektrodenauftrag.

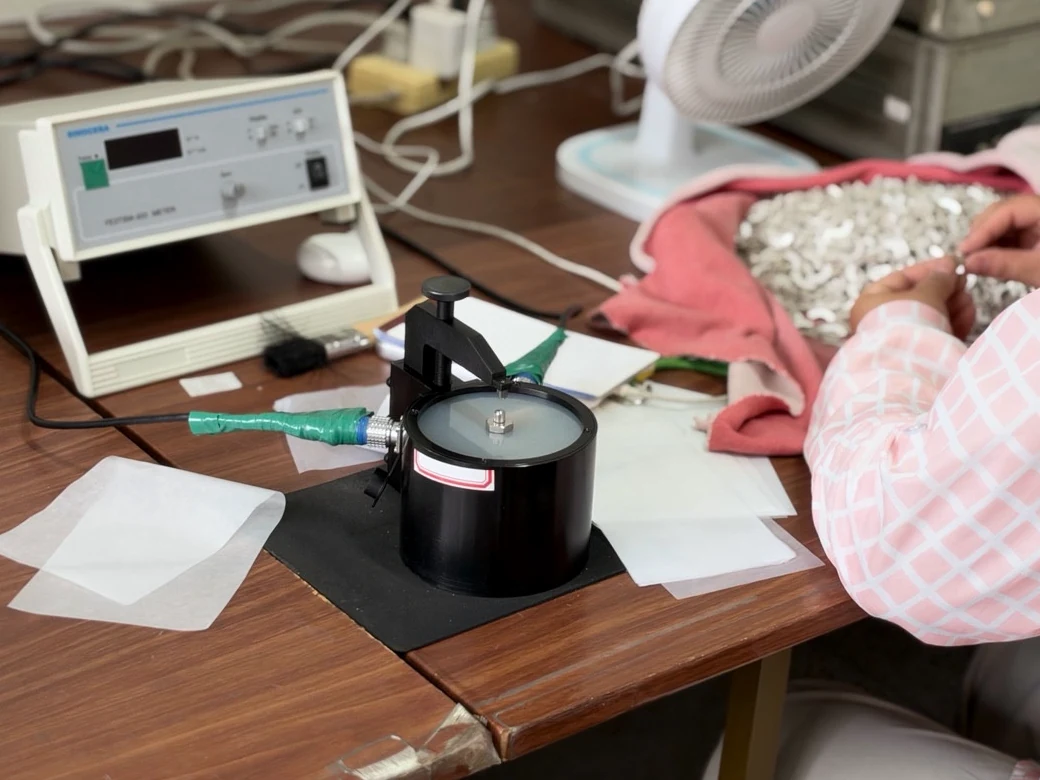

Prüfmittel und Keramikteile am Arbeitsplatz. Die erforderlichen Prüfungen werden je Auftrag festgelegt.
Sie planen ein Keramikbauteil?
Senden Sie Form, Abmessungen, Menge und bereits bekannte Werkstoff- oder elektrische Anforderungen. Wir prüfen das Bauteil und den passenden Lieferumfang.
Ihre Keramikkomponente besprechen
