유지에 초음파 센서
산업 환경에서 비접촉 레벨 및 거리 측정을 위한 Yujie의 전문 초음파 센서입니다. 최대 10미터 범위에서 먼지, 연기, 비 또는 눈이 오는 조건에서도 안정적인 작동이 가능합니다.
공통 기능 및 일반 응용
이러한 초음파 센서는 모두 비접촉식 레벨 및 거리 측정을 사용하며 먼지가 많거나 연기가 많거나 비가 오거나 눈이 내리는 조건에서도 안정적으로 작동할 수 있습니다. 빛, 색상, 표면 반사도 및 모양에 둔감하며 금속, 플라스틱, 목재는 물론 투명하거나 과립형 물질도 감지할 수 있습니다.
최대 10 m의 측정 범위와 다중 출력 옵션(디지털, 스위칭, 아날로그)을 갖춘 센서는 화학적 부식 방지 및 최대 IP68의 보호 등급을 위해 PVDF 또는 스테인레스 스틸 하우징과 함께 사용할 수 있으므로 부식성 환경 및 실외 응용 분야에 적합합니다.
비접촉 측정
물리적 접촉이 없는 안정적인 거리 및 레벨 감지로 깨지기 쉽거나 움직이는 대상에 이상적입니다.
전천후 작전
광학 센서가 작동하지 않는 먼지, 연기, 비 또는 눈이 오는 조건에서도 안정적으로 작동합니다.
재료 독립적
색상이나 반사율에 관계없이 금속, 플라스틱, 목재, 투명 재료 및 입상 물질을 감지합니다.
장거리 탐지
다양한 애플리케이션 요구 사항에 맞게 60mm에서 최대 10미터까지 측정 범위
다중 출력
디지털(RS232/485, UART), 스위칭(PNP/NPN), 아날로그(전압/전류) 및 릴레이 출력 가능
가혹한 환경에 대비
PVDF 및 스테인리스 스틸 하우징
일반적인 응용 분야
- •레벨 및 거리 측정: 탱크 레벨 모니터링, 사일로 함량 측정, 재료 높이 감지
- •컨테이너 및 사일로 모니터링: 대량 자재 레벨 제어, 호퍼 관리, 재고 추적
- •상품 관리: 창고 자동화, 팔레트 감지, 컨베이어 시스템
- •공장 자동화: 생산 라인 모니터링, 로봇 안내, 자동 분류
- •위치 감지: 물체 위치 확인, AGV 내비게이션, 주차 유도 시스템
- •충돌 회피: 크레인 충돌방지, 이동장비 안전, 머리 위 보호
초음파 센서 통합 제약
신뢰할 수 있는 센서를 선택하려면 애플리케이션 요구 사항과 물리적 음향 제약 간의 균형을 맞춰야 합니다. 엔지니어링 팀은 다음 세 가지 중요한 통합 요소를 평가해야 합니다.
1. 사각지대와 범위의 균형
물리적 제약: 저주파 센서는 감지 범위가 더 길지만 압전 링잉 시간이 길어지므로 사각지대가 더 커집니다.
2. 빔 형상 및 간섭
물리적 제약: 감지 신뢰성은 음향 빔 폭을 탱크 형상에 일치시키는 것에 따라 달라집니다.
3. 음향 임피던스 매칭
물리적 제약: 에너지 전달 효율은 압전 요소와 매체(공기 대 가스) 사이의 임피던스 일치에 따라 달라집니다.
센서 아키텍처 분류 매트릭스
개별 SKU가 아닌 센서 토폴로지 클래스를 비교하면 환경에 적합한 기술을 찾을 수 있습니다.
| 비교변수 | 개방형 (고감도) | Closed-Type (보호 집중) | 고주파 (정밀도) | 저주파 (장거리) |
|---|---|---|---|---|
| 기본 환경 | 깨끗한 실내 공기 | 실외, 먼지가 많은, 화학 | 단거리, 연구실 | 사일로, 대형 탱크 |
| 빔 특성 | 넓음, 분산 | 협소함, 지향성 | 연필빔(<7°) | 넓은 원뿔(>12°) |
| 응답 속도 | 빠름(<5ms) | 보통(>10ms) | 매우 빠름 | 느림(지연 필요) |
| 사각지대 최소 | <100mm | >200mm | <50mm | >400mm |
Yujie 초음파 센서 빠른 비교
| 모델 | 범위 | 보호 | 최고의 대상 |
|---|---|---|---|
| MU18 | 100-1000mm | IP67 | 컴팩트한 공간, 로봇공학 |
| MU30 | 200-6000mm | IP67 | 일반 자동화 |
| SR-80 | 400-10000mm | IP67 | 장거리 크레인 안전 |
| 스테인레스 스틸 | 200-2000mm | IP68 | 식품/제약, 부식성 |
| UltraNova-2 | 200-4000mm | IP68 | 옥외, 수처리 |
| MDC | 60mm 감지 | IP65 | 이중 시트, 인쇄 |
Yujie 초음파 센서 제품군
HJ-FS-200-02A 초음파 풍속계 변환기
200 kHz 초음파 풍속계 및 풍속 측정 시스템용 기류 감지 변환기
범위: 사각지대 < 100mm
MU18 초음파 거리 센서
100-1000mm 범위의 소형 M18 센서
범위: 100-1000mm

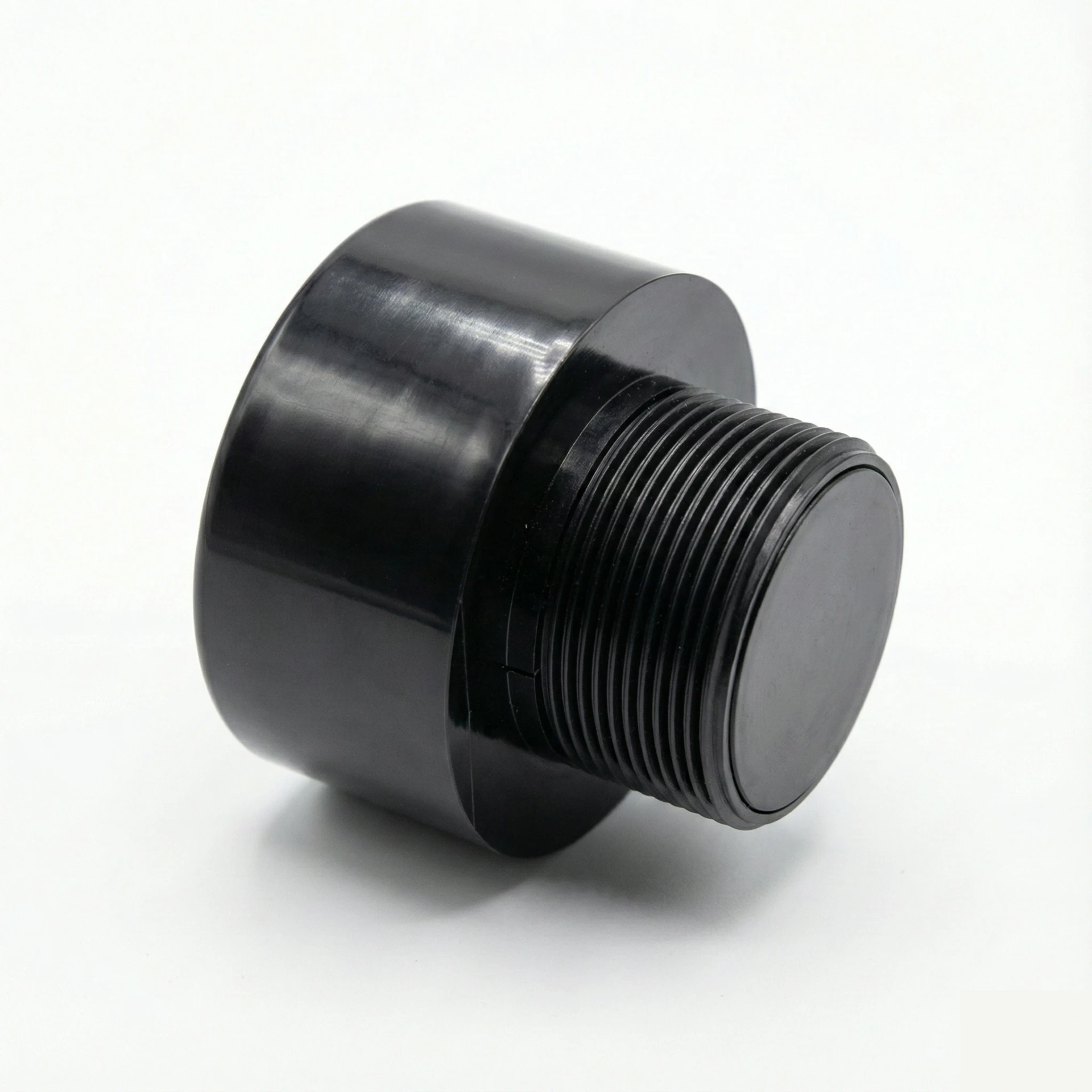

UltraNova-1 시리즈 센서
배터리 전원을 갖춘 옵션 PVDF 하우징
범위: 180-3000mm

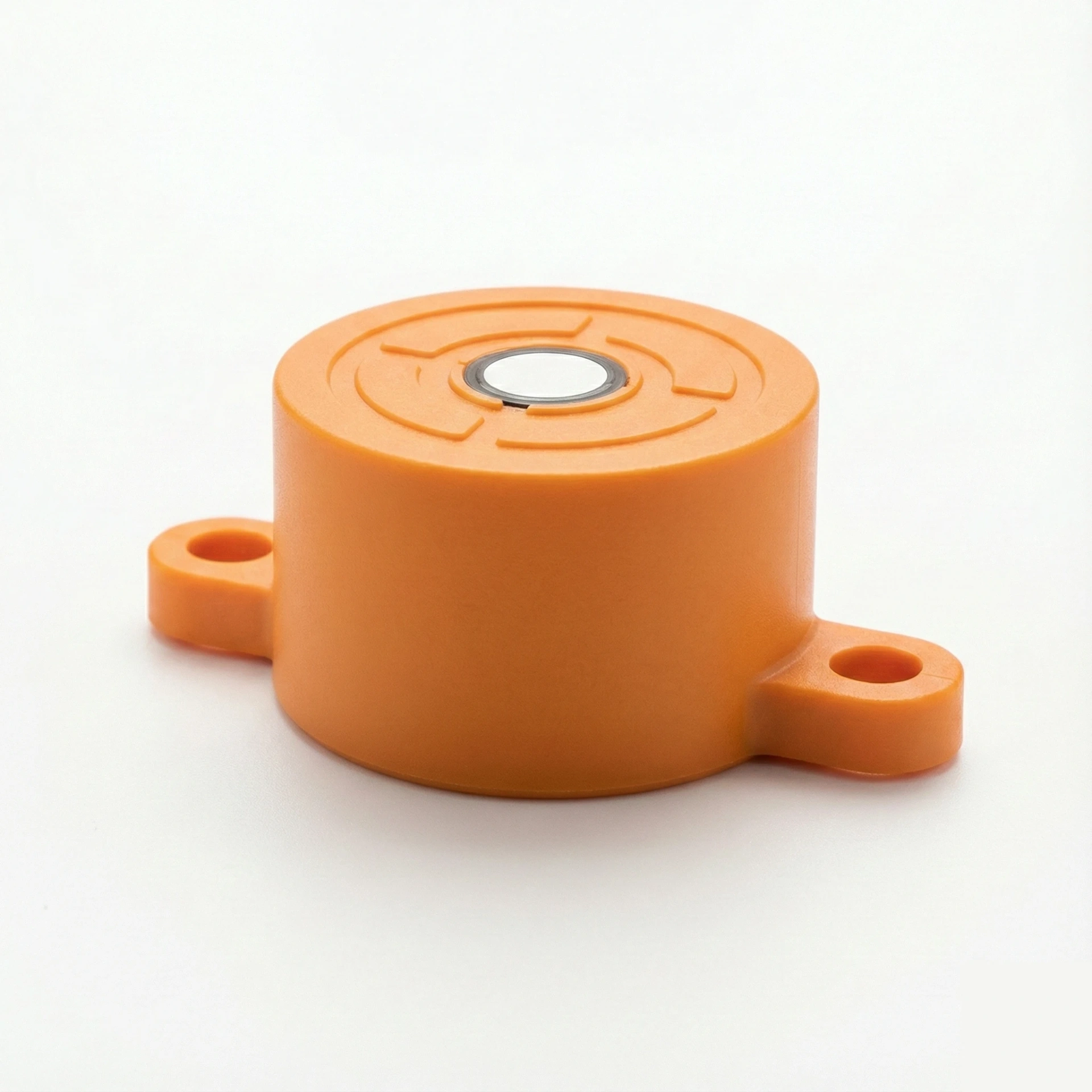

UltraNova-2 시리즈 센서
IP68 보호 기능을 갖춘 표면 실장 설계
범위: 200-4000mm
Yujie 초음파 센서에 대해 자주 묻는 질문
초음파 센서는 어떤 용도로 사용되나요?
초음파 센서는 산업 자동화, 로봇 공학, 창고 관리 및 IoT 애플리케이션에서 비접촉 거리 측정, 레벨 모니터링, 물체 감지 및 충돌 방지에 사용됩니다.
Yujie 초음파 센서의 최대 범위는 얼마입니까?
Yujie 초음파 센서는 60mm에서 최대 10미터까지의 측정 범위를 제공합니다. SR-80 시리즈는 크레인 충돌 방지와 같은 애플리케이션에 가장 긴 범위를 제공합니다.
초음파 센서가 열악한 환경에서도 작동할 수 있습니까?
예, Yujie는 부식성, 먼지가 많은 실외 환경용으로 설계된 PVDF 및 스테인리스강 하우징을 갖춘 IP67/IP68 등급 센서를 제공합니다.
올바른 초음파 센서를 어떻게 선택하나요?
측정 범위 요구 사항, 환경 조건, 출력 유형 요구 사항(아날로그, 디지털, 스위칭) 및 장착 제약 조건을 고려하십시오. 위의 선택 가이드를 참조하거나 Yujie 기술팀에 문의하여 도움을 받으세요.
기온은 초음파 거리 정확도에 어떤 영향을 미치나요?
공기 중 소리의 속도는 °C당 약 0.6 m/s씩 변경됩니다. Yujie 초음파 센서에는 실시간으로 비행 시간 계산을 조정하는 NTC 온도 보상이 내장되어 있어 변동하는 열 환경에서 정확성을 보장합니다.
이러한 압전 센서는 거품과 같은 흡음 물질을 감지할 수 있습니까?
밀도가 낮은 흡음재(폼, 직물)는 에코 강도를 크게 감소시킵니다. 감지에는 높은 음압 출력과 조정된 감도 설정을 갖춘 센서가 필요합니다. 이러한 애플리케이션의 경우 일반적으로 저주파 모델이 고주파 정밀 센서보다 더 나은 성능을 제공합니다.
탱크 과압이 센서 성능에 미치는 영향은 무엇입니까?
가압된 환경은 가스 매체의 음향 임피던스를 변경하여 변환기의 결합 효율에 영향을 미칠 수 있습니다. 또한, 과도한 압력은 압전소자 케이싱을 변형시킬 수 있습니다. 표준 센서는 대기압 키용으로 평가되었습니다. 가압 용기 적용에 대해서는 당사 엔지니어링 팀에 문의하십시오.
맞춤형 Yujie 센서 솔루션이 필요하십니까?
Yujie의 엔지니어링 팀은 귀하의 응용 분야에 적합한 초음파 센서를 선택하거나 특정 요구 사항에 맞는 맞춤형 솔루션을 개발하는 데 도움을 드릴 수 있습니다.
