PZT 세라믹 견적 요청 양식: 치수·재질·전극·수량

유용한 PZT 세라믹 RFQ는 필요한 모양, 치수 및 수량으로 시작됩니다. 가능한 경우 재료, 전극 배치 및 도면을 추가합니다. 간단한 디스크, 링, 플레이트 및 튜브의 경우 전체 엔지니어링 문서 패키지 없이 문의를 시작할 수 있습니다.

RFQ는 견적요청을 의미합니다. 이 템플릿은 세라믹 요소를 부품으로 구매하기 위한 것입니다. 이는 공급업체가 무엇을 제조하고 견적할지 이해하는 데 도움이 됩니다. 완전한 변환기가 필요한 경우 이를 명시적으로 포함하거나 전용 변환기를 사용하십시오. 청소 변환기 구매 가이드.

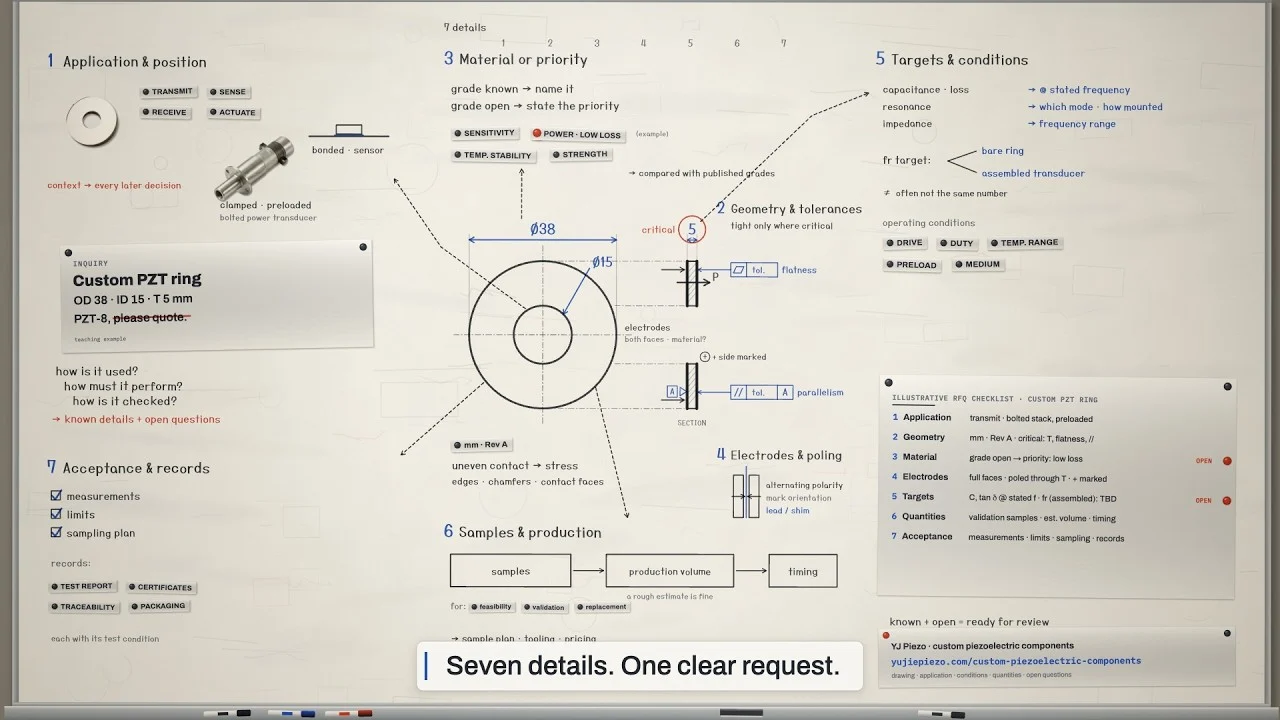

모양을 정의하는 치수부터 시작하세요.

치수 옆에 단위를 명시합니다. '작은 세라믹 링' 등의 라벨이나 사진만으로는 사이즈를 알 수 없습니다. 다양한 부품 그룹의 경우 각 항목에 별도의 참조 번호와 수량을 제공하세요.

예를 들어 "링: 외경 [값], 내경 [값], 두께 [값], 모두 [단위]"라고 씁니다. 괄호 안의 값은 카탈로그 제한사항이 아닌 치수입니다. 도면이나 표시된 스케치의 기본 치수로 표현할 수 없는 특징을 설명합니다.

개요를 명확한 부품 설명으로 전환

링의 경우 외경, 내경, 두께가 독립된 치수입니다. 튜브의 경우 벽이 외부 및 내부 직경으로 정의되는지 아니면 직경과 벽 두께로 정의되는지 명시합니다. 충돌하는 값 집합을 제공하지 마세요. 직사각형 부품은 특히 전극이 가장 큰 쌍이 아닌 면에 있는 경우 길이, 너비 및 두께에 대한 명확한 방향이 필요합니다.

단어가 두 개 이상의 부품을 설명할 수 있는 경우 라벨이 붙은 스케치를 사용하십시오. 어느 면이 전극인지, 어디에 연결이 필요한지, 방향이 이미 정의된 경우 어느 방향이 편광 축인지 표시합니다. 재료 등급은 이러한 누락된 형상이나 연결 세부정보를 제공하지 않습니다.

공칭 크기, 공차, 평탄도 및 표면 마감은 다양한 질문에 답합니다.

"두께 [값]"은 공칭 치수를 나타냅니다. 공차는 해당 치수에 허용되는 변형을 나타냅니다. 평탄함은 평면으로부터의 이탈을 나타내고, 표면 거칠기는 더 작은 크기의 표면 질감을 나타냅니다. 매끄러운 면은 자동으로 평평해지지 않습니다. APC의 기술적 FAQ 이 차이점을 설명합니다.

RFQ의 경우 기존 어셈블리에 필요한 요구 사항을 식별하십시오. 아직 설정되지 않은 경우 관련 없는 공급업체의 기본값을 삽입하기보다는 토론을 위해 열어 두십시오. 는 APC 공차 페이지 은 전기적 및 치수 공차가 별도로 지정된다는 유용한 증거입니다. YJ 제작사양이 아닙니다.

알려진 경우 재료 및 전극 요구 사항을 포함합니다.

이미 부품을 구매한 경우 해당 사양에서 재료 지정을 복사하여 공급업체 지정을 확인하십시오. 일반 PZT 제품군과 제조업체별 등급은 서로 다른 설명 수준입니다. 는 PZT 자료 참조 페이지 사용 가능한 재료 정보를 읽는 데 도움이 될 수 있습니다.

전극 범위는 전도성 표면의 위치를 ​​나타냅니다. 반대면, 지정된 연결 영역 또는 다른 배치에 전극이 필요한지 공급업체에 알려주십시오. 리드선이나 조립부품이 필요한 경우에는 별도로 기재해 주십시오. 베어 세라믹 견적에는 배선이나 조립이 포함된다고 가정해서는 안 됩니다.

사양에 따라 정의된 경우 편광 방향을 추가합니다. 알 수 없는 경우 관련 없는 예에서 방향을 선택하는 대신 알 수 없음으로 표시합니다. 공급업체는 확인되지 않은 세부 사항을 완성된 요구 사항으로 처리하지 않고도 견적에 필요한 것이 무엇인지 명확히 할 수 있습니다.

선택적 지원 정보와 필수 입력을 분리합니다.

첫 번째 이메일에서는 구매 요청을 명확히 해야 합니다. 알려진 재료 등급, 기존 도면 또는 응용 프로그램 설명이 응답을 향상시킬 수 있지만 모든 구매자가 이러한 모든 것을 갖춘 것은 아닙니다.

• 다음으로 시작: 모양, 치수, 단위 및 필요한 수량.
• 알면 추가하세요. 재료, 전극, 분극 및 치수 공차.
• 사용 가능한 경우 첨부: 도면, 부품 사양, 관련 사진 또는 현재 부품 참조.
• 구매 설명: 샘플 평가, 생산 주문, 보충 또는 대체 공급업체 문의.
• 해당하는 경우 다음을 포함합니다. 필수 검사 기록, 포장, 도착지 및 요청 시기.

치수가 어셈블리의 맞춤을 제어하는 ​​경우 필요한 공차를 식별합니다. 단순히 다른 부품의 도면에 표시된다는 이유만으로 엄격한 공차를 모든 치수에 복사하는 것을 피하십시오. 요구 사항은 필요한 구성 요소를 설명해야 하며 아직 수정되지 않은 부분은 명확하게 설명할 수 있도록 열려 있어야 합니다.

이 세라믹 견적 이메일을 복사하세요

주제: PZT 세라믹 견적 — [모양 및 부품 참조]

YJ Piezo 담당자님,
다음 세라믹 부품에 대한 견적을 받고 싶습니다.
모양: [디스크 / 링 / 직사각형 플레이트 / 튜브]
치수 및 단위: [세부정보]
필요 수량: [이 주문]
재료 또는 현재 등급(알려진 경우): [세부사항 / 알 수 없음]
알려진 경우 전극 및 분극 요구 사항: [세부 사항 / 알 수 없음]
도면 또는 부품 참조(사용 가능한 경우): [참조 및 개정]
구매 목적 : [평가 / 생산 / 재주문 / 대체 공급자]
배송지 및 요청시기: [자세히]
기타 요구사항: [해당되는 경우]

설명이 필요한 세부 사항을 알려주시고 견적서에 제시된 사양과 공급 범위를 확인해 주시기 바랍니다.

비교하려는 다른 수량에 대한 라인을 추가할 수 있습니다. 예상되는 연간 수요를 현재 요청의 수량과 별도로 유지하십시오. 는 대량 견적 안내 부품 사양을 변경하지 않고 비교를 구성하는 방법을 설명합니다.

도면, 사진 또는 기존 부품 참조 보내기

예: 서로 다른 부분으로 이어지는 두 가지 설명

"양쪽에 전극이 있는 판"이 완벽하게 들리겠지만 공급업체는 여전히 어느 면이 어느 것인지 알아야 합니다. 넓은 면에 전극이 있는 얇은 판은 한쪽의 양쪽 단자에 접근해야 하는 판과 연결 배열이 다릅니다. 전극 랩 또는 추가 연결 기능은 "양면"이라는 문구에서 추론되지 않고 명시적으로 표시되어야 합니다. 이는 모든 전극 배열을 사용할 수 있다는 확인이 아니라 명확한 예시입니다.

마찬가지로, "주파수 [목표]"는 그것이 느슨한 세라믹의 특정 공진인지 아니면 조립된 장치의 요구 사항인지를 나타내야 합니다. 알려진 경우 모드 또는 측정 기준을 추가하십시오. 목표가 완제품에 속하는 경우, 검증된 부품 특성으로 제시하기보다는 공급업체에게 그 맥락을 알려주세요.

보내기 전: 각 라인 항목에 하나의 부품 참조, 단위가 포함된 하나의 치수 세트 및 자체 수량이 있는지 확인하십시오. 이메일, 스케치 및 이전 첨부 파일이 일치하지 않는 경우 어떤 문서가 적용되는지 확인하세요. 이러한 모호함을 해결하는 것은 일반적인 재료 속성의 다른 페이지를 추가하는 것보다 더 유용한 경우가 많습니다.

도면에는 개정판과 사용된 단위가 표시되어야 합니다. 이메일 스레드에 이전 도면이 남아 있는 경우 이 문의에 어떤 개정판이 적용되는지 확인하세요. 여러 관련 부품의 경우 요청 수량을 쉽게 일치시킬 수 있도록 부품 참조와 첨부 파일 이름을 이메일에 입력하세요.

사진은 모양과 전극 레이아웃을 보여줄 수 있지만 치수를 대체하기보다는 치수와 함께 제공되어야 합니다. 기존 공급업체의 부품 번호만 있는 경우 사용 가능한 사양을 모두 포함하세요. 부품 번호 자체만으로는 다른 공급업체가 해당 부품을 식별하거나 재현할 수 있음을 보장하지 않습니다.

요청에 다음이 포함되는 경우 기존 PZT 세라믹의 두 번째 소스, 변경되지 않고 유지되어야 하는 요구 사항을 설명합니다. 제안된 대안은 평가 부품 주문 여부를 결정하기 전에 응답에서 식별되어야 합니다.

PZT 세라믹 RFQ에 관해 자주 묻는 질문(FAQ)

표준 디스크나 링에 대한 도면이 필요합니까?

크기와 수량부터 시작할 수 있습니다. 알고 있는 재료와 전극 세부정보를 포함하세요. 부품에 추가 기능, 중요한 공차 또는 특정 전극 패턴이 있는 경우 도면이 더욱 유용해집니다.

온라인에 등록되지 않은 사이즈에 대해서도 문의할 수 있나요?

그렇습니다. 카탈로그에는 예제가 나와 있습니다. 필요한 일반적인 세라믹 형태의 치수를 다음을 통해 보내십시오. 맞춤형 압전 부품 페이지; 해당 부품에 대한 실제 제조 및 공급 요구 사항이 확인됩니다.

연간 요구 사항이 결정되지 않은 경우 어떻게 해야 합니까?

현재 필요한 수량을 명시하고 연간 수요를 알 수 없음으로 표시하십시오. 예측은 나중에 추가할 수 있습니다. 견적을 요청하기 위해 연간 수량을 만들 필요는 없습니다.

한 문의에 여러 도형이 포함될 수 있나요?

그렇습니다. 각 모양을 자체 치수, 재료 정보 및 수량과 함께 별도의 항목으로 나열합니다. 이를 통해 응답을 통해 각 부품에 어떤 사양 및 상업 용어가 적용되는지 식별할 수 있습니다.

세라믹 부품 요구 사항 보내기

완료된 RFQ를 YJ Piezo(으)로 보냅니다.또는 이미 알고 있는 치수와 수량으로 시작합니다. 확인된 부품을 반복 구매하는 경우 더 짧은 것을 사용하십시오. 생산 일괄 재주문 체크리스트.

이 가이드의 작성 주체와 근거 자료

출판사: YJ Piezo 세라믹 부품 문의를 준비하는 바이어를 위한 정보입니다. 모양 체크리스트는 다음을 따릅니다. 게시된 제품군; 스케치 및 문구 예는 설명용이며 공개된 제조 도면이 아닙니다. 주문이 확정되기 전에 실제 부품에 대한 모든 치수, 전극 배열 또는 필수 검사를 확인해야 합니다.

표지에는 압전 부품용 계측기 응용 사례인 초음파 두께 검사에 대한 AI 지원 도면이 나와 있습니다. YJ 장비나 보고된 측정값이 아닙니다. 치수 그래픽은 고객의 독점 도면이나 측정된 샘플이 아닌 도식입니다.
