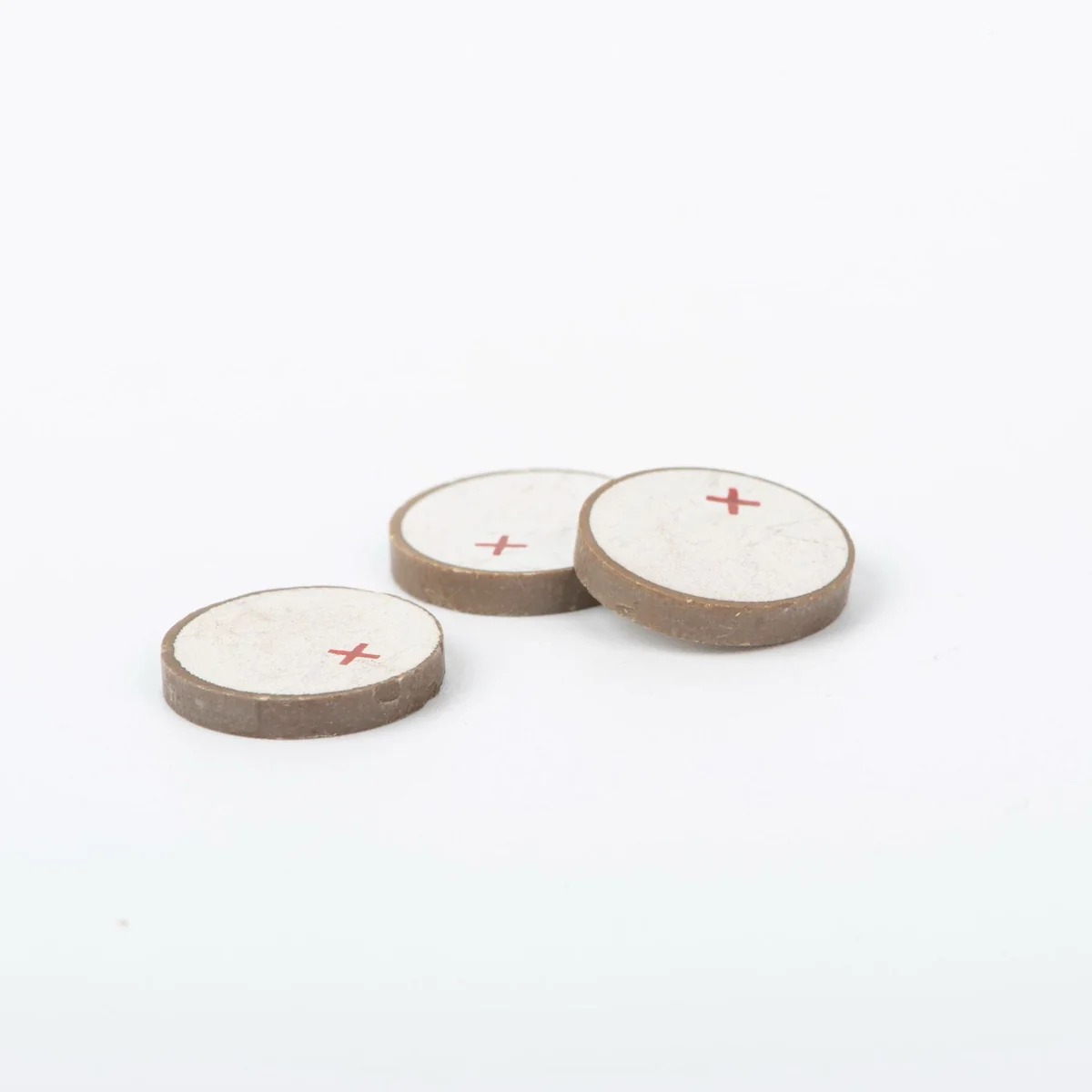

Das Foto zeigt eine Komponentenausführung. Den Liefergegenstand anhand der endgültigen Zeichnung bestätigen.

12.7 × 2.1 mm rundes Tonabnehmerelement

Rundes piezokeramisches Element für kompakte Kontakttonabnehmer. Der Nenndurchmesser von 12.7 mm bietet eine runde Kontaktfläche für eine anwendungsspezifische mechanische und elektrische Schnittstelle.

Lieferung als KomponenteAnsteuerbedingungen prüfenZeichnungsprüfung

Technische Spezifikationen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Leistungsdaten

Nenndicke2.1 mm

BauteilformRundes piezokeramisches Element

Mechanik

Nenndurchmesser12.7 mm

Beschaffung

MOQ / MusterregelungMindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt.

ProbenvorlaufzeitDie Musterlieferzeit wird nach Prüfung von Material, Elektroden, Maßen und elektrischen Anforderungen bestätigt.

ProduktionsvorlaufzeitDie Produktionslieferzeit wird nach Bestätigung von Auftragszeichnung, Validierungsumfang und Menge angeboten.

AnpassungsumfangÄnderungen an Keramikgeometrie, Elektrodenmuster, elektrischen Zielwerten und Montageschnittstelle erfordern eine Zeichnungs- und Machbarkeitsprüfung.

Verfügbare Dokumente und BerichteBenötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Einsatzbereiche

•Kontakttonabnehmer-Baugruppen für Musikinstrumente.
•Entwicklung von Kontaktschwingungskomponenten.

Merkmale

✔Runde Kontaktgeometrie.
✔Vorder-, Rück- und Seitenansichten für die Baugruppenplanung.
✔Elektrodenpolarität und Anschluss gemäß gewählter Bauteilzeichnung.

Anwendungen

•Kontakttonabnehmer-Baugruppen für Musikinstrumente.
•Entwicklung von Kontaktschwingungskomponenten.

Unterstützung bei der Komponentenauswahl

Senden Sie Bauteilzeichnung, Maße und Toleranzen, Elektroden- und Polarisationsanforderungen, Ansteuerbedingungen, vorgesehenen Aufbau und Menge.
