Welche Angaben benötigen Sie für die Auswahl einer Komponente?

Senden Sie Zeichnung, Abmessungen und Toleranzen, Elektrodenanordnung, Polarisation, elektrische Zielwerte, Einbau und Menge. Anforderungen an die Gesamtbaugruppe werden getrennt vom einzelnen Keramikelement bewertet.

Belegen die Katalogdaten die Leistung des fertigen Geräts?

Nein. Sensorverhalten, Audioübertragung, Vernebelung und mechanische Ergebnisse müssen mit Ansteuerung, Einbau und Last im vollständigen Aufbau geprüft werden.

Wie werden Muster, Mindestbestellmenge und Lieferzeit festgelegt?

Musterverfügbarkeit, Mindestbestellmenge, Lieferzeit und Prüfunterlagen werden nach Prüfung der gewählten Ausführung und des Projektumfangs bestätigt.

Zurück zu den Produkten

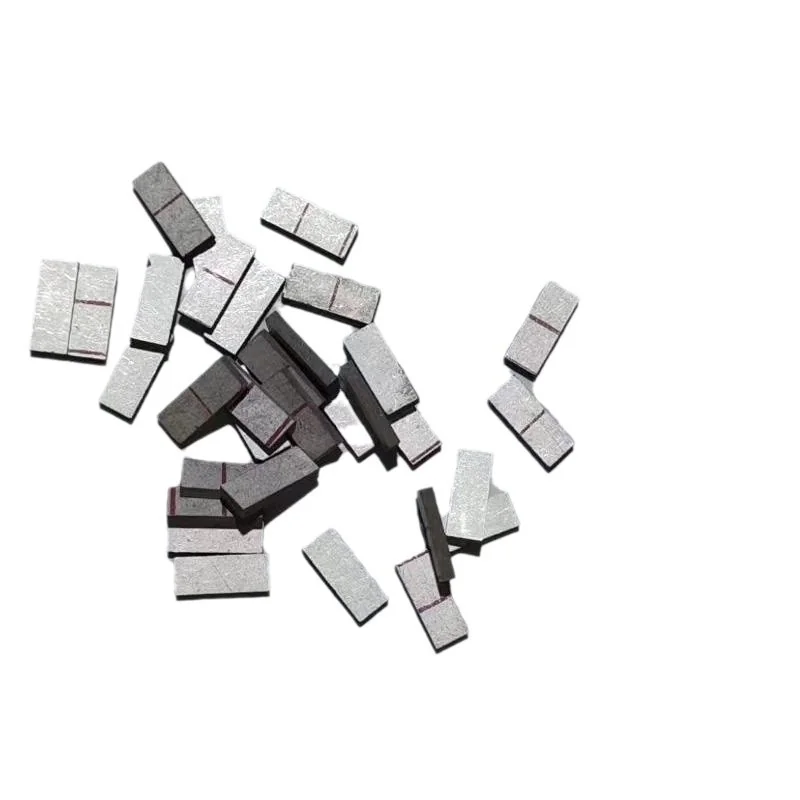

Repräsentative Ansicht eines rechteckigen Elements. Die freigegebene Zeichnung legt Schichtaufbau und Maße fest.
Das Foto zeigt eine Komponentenausführung. Den Liefergegenstand anhand der endgültigen Zeichnung bestätigen.

Repräsentative Ansicht eines rechteckigen Elements. Die freigegebene Zeichnung legt Schichtaufbau und Maße fest.
Das Foto zeigt eine Komponentenausführung. Den Liefergegenstand anhand der endgültigen Zeichnung bestätigen.

12 × 5 × 0.6 mm piezoelektrischer Bimorph

Kompakter rechteckiger piezoelektrischer Bimorph für Sensor- und Biegeelementbaugruppen. Die Grundfläche von 12 × 5 mm bietet ein kleines Bauteilformat mit projektbezogener mechanischer und elektrischer Schnittstelle.

Lieferung als KomponenteAnsteuerbedingungen prüfenZeichnungsprüfung

Technische Spezifikationen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Leistungsdaten

Nennlänge12 mm

Nennbreite5 mm

BauteilformRechteckiger piezoelektrischer Bimorph

Mechanik

Nenngesamtdicke0.6 mm

Beschaffung

MOQ / MusterregelungMindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt.

ProbenvorlaufzeitDie Musterlieferzeit wird nach Prüfung von Material, Elektroden, Maßen und elektrischen Anforderungen bestätigt.

ProduktionsvorlaufzeitDie Produktionslieferzeit wird nach Bestätigung von Auftragszeichnung, Validierungsumfang und Menge angeboten.

AnpassungsumfangÄnderungen an Keramikgeometrie, Elektrodenmuster, elektrischen Zielwerten und Montageschnittstelle erfordern eine Zeichnungs- und Machbarkeitsprüfung.

Verfügbare Dokumente und BerichteBenötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Einsatzbereiche

•Kompakte Schwingungssensor-Baugruppen.
•Entwicklung piezoelektrischer Biegeelemente.
•Kontakttonabnehmer mit festgelegtem Schichtaufbau und Anschluss.

Merkmale

✔Kompakte rechteckige Grundfläche.
✔Bimorphe Ausführung für eine anwendungsspezifische Biegeschnittstelle.
✔Elektroden und Anschlüsse werden mit der Gesamtbaugruppe festgelegt.

Anwendungen

•Kompakte Schwingungssensor-Baugruppen.
•Entwicklung piezoelektrischer Biegeelemente.
•Kontakttonabnehmer mit festgelegtem Schichtaufbau und Anschluss.

Unterstützung bei der Komponentenauswahl

Senden Sie Bauteilzeichnung, Maße und Toleranzen, Elektroden- und Polarisationsanforderungen, Ansteuerbedingungen, vorgesehenen Aufbau und Menge.

Häufig gestellte Fragen

Ingenieurwerkzeuge und Lieferantenressourcen

Resonanzfrequenz und Kapazität berechnen

Übliche PZT-Entwurfsparameter vor einer Anfrage abschätzen.

Lieferantenkompetenzen prüfen

Materialkontrolle, Anpassungsumfang und technische Unterstützung ansehen.

PZT-Materialien vergleichen

Werkstoffklassen und Auswahlkriterien prüfen.

Engineering-Links

Alle piezoelektrischen Komponenten ansehen

Durchsuchen Sie die größere Produktfamilie und vergleichen Sie benachbarte Modelle.

Spezifikationen und Angebot anfragen

Stimmen Sie die gewählte Ausführung, den Prüfbedarf und den Lieferumfang mit uns ab. Mindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt. Benötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Integration und Spezifikationen prüfen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Die Nennmaße kennzeichnen das Bauteilformat. Schichtaufbau, Anschluss und mechanische Eigenschaften werden anhand der freigegebenen Baugruppenzeichnung festgelegt.

• Schichtaufbau, Träger, Klebstoffsystem und Gesamtdicke abstimmen.
• Polarisation, Elektrodenunterteilung sowie Reihen- oder Parallelschaltung bestätigen.
• Vor Festlegung von Weg- oder Kraftzielen Einspannlänge, mechanische Last und Ansteuerung definieren.
