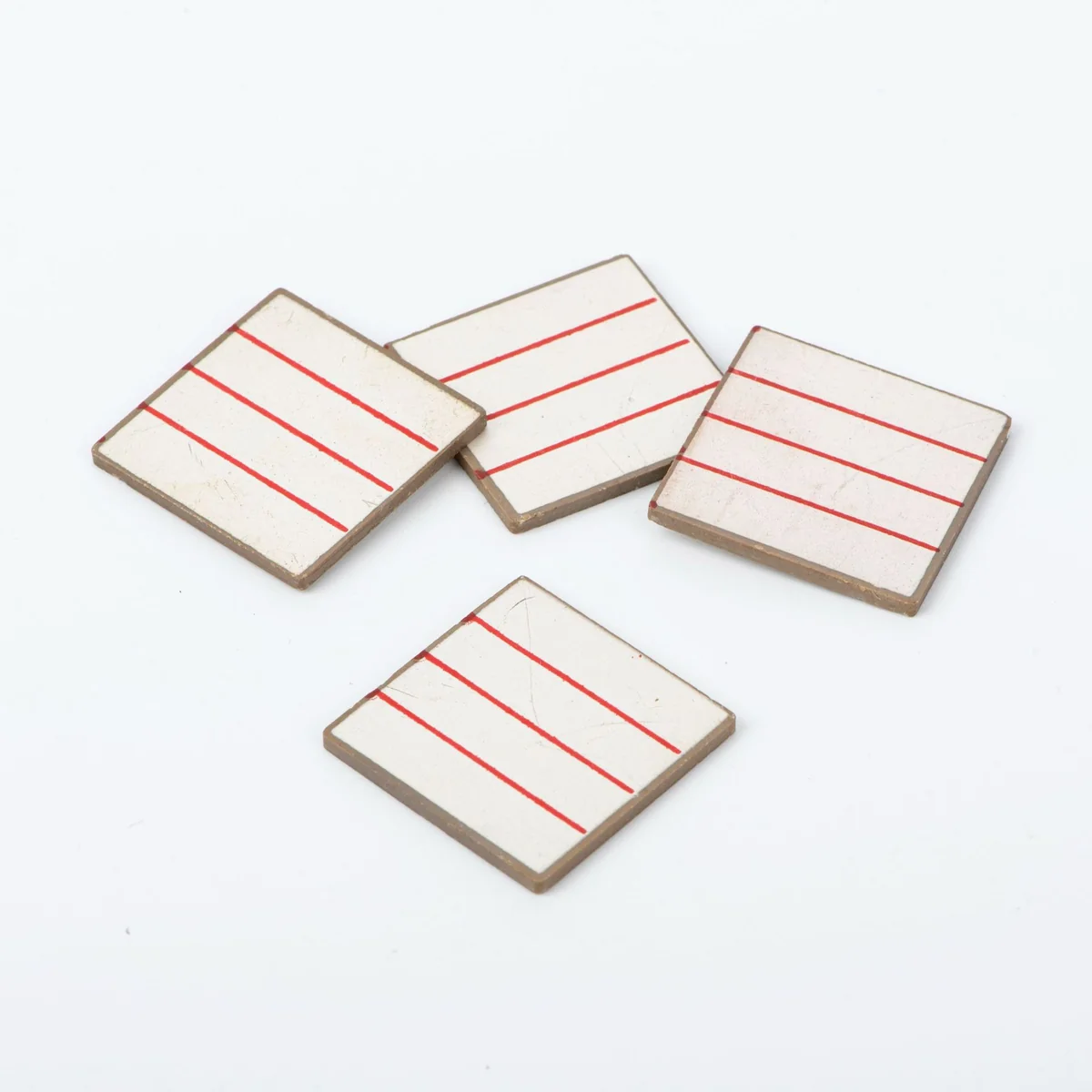

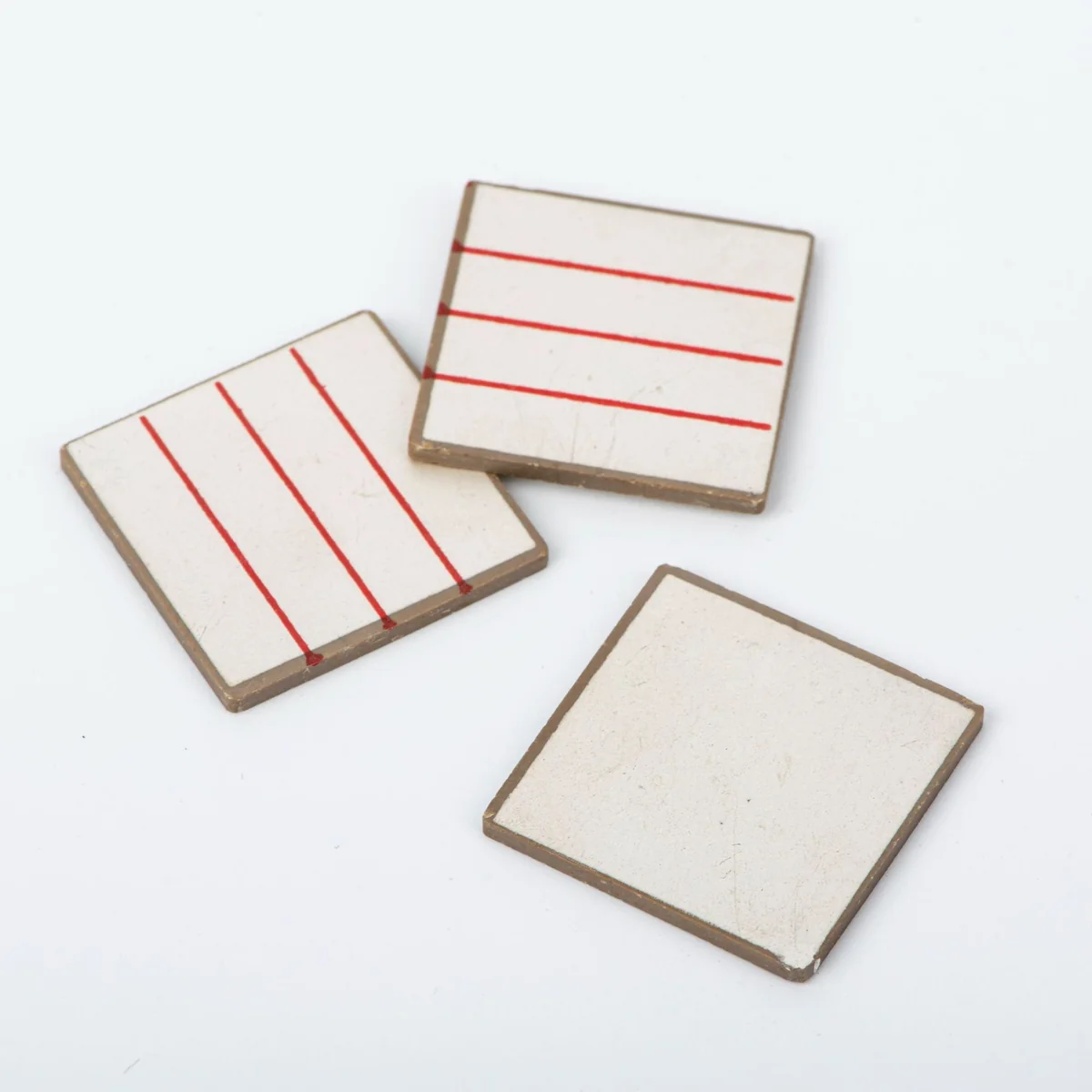

Das Foto zeigt eine Komponentenausführung. Den Liefergegenstand anhand der endgültigen Zeichnung bestätigen.

Kundenspezifische quadratische Piezokeramikplatte

Quadratische piezokeramische Platte für zeichnungsbasierte Sensor- und Wandlerprojekte. Maße, Oberflächenmuster und Polarisation werden auf die mechanische und elektrische Schnittstelle abgestimmt.

Lieferung als KomponenteAnsteuerbedingungen prüfenZeichnungsprüfung

Technische Spezifikationen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Leistungsdaten

BauteilformQuadratische piezokeramische Platte

Mechanik

AbmessungenGemäß Anwendungszeichnung festgelegt

OberflächenausführungGemäß Elektroden- und Kennzeichnungszeichnung festgelegt

Beschaffung

MOQ / MusterregelungMindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt.

ProbenvorlaufzeitDie Musterlieferzeit wird nach Prüfung von Material, Elektroden, Maßen und elektrischen Anforderungen bestätigt.

ProduktionsvorlaufzeitDie Produktionslieferzeit wird nach Bestätigung von Auftragszeichnung, Validierungsumfang und Menge angeboten.

AnpassungsumfangÄnderungen an Keramikgeometrie, Elektrodenmuster, elektrischen Zielwerten und Montageschnittstelle erfordern eine Zeichnungs- und Machbarkeitsprüfung.

Verfügbare Dokumente und BerichteBenötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.
