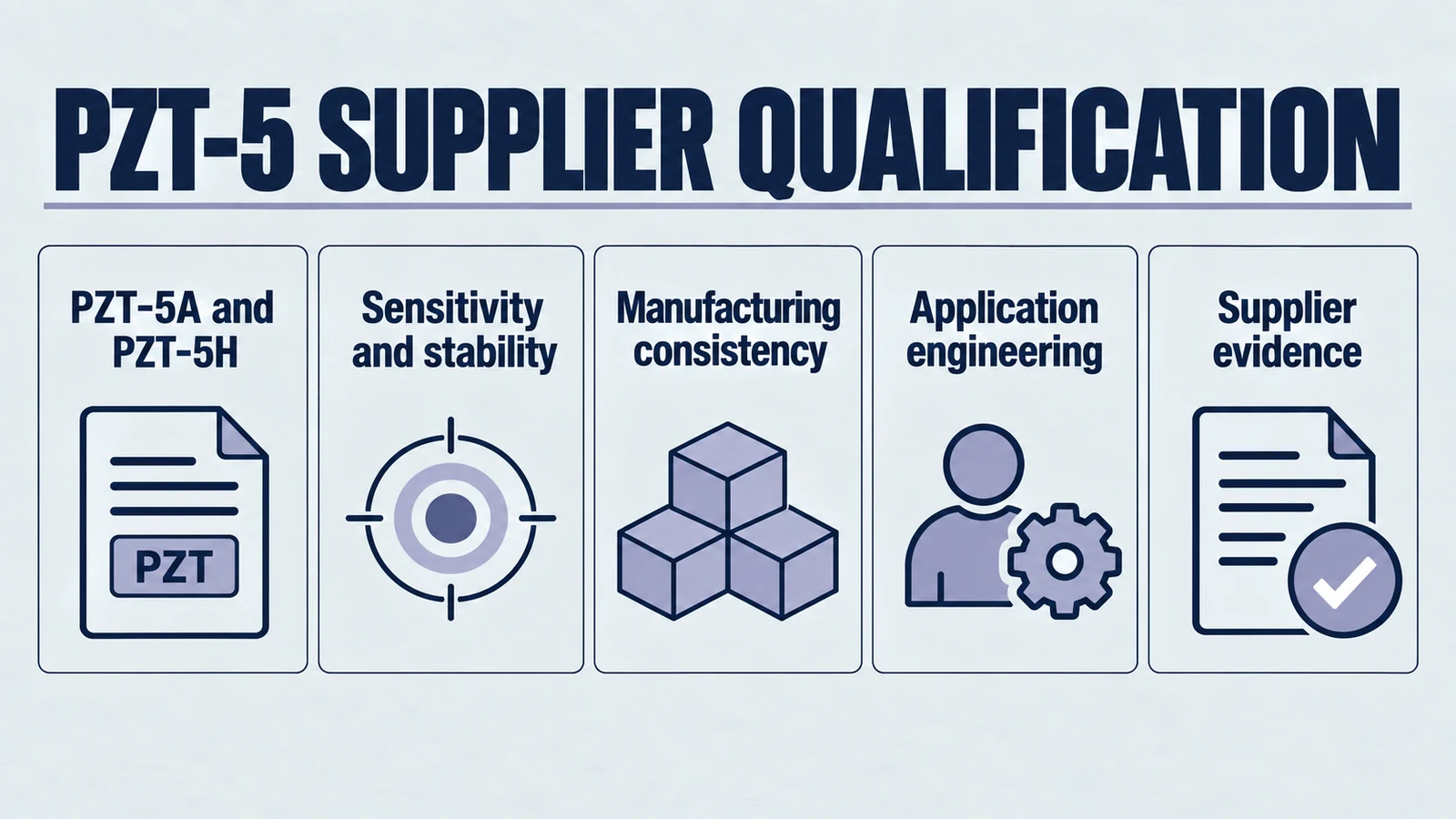

데이터시트 그 이상: 귀하의 PZT-5 압전 재료 파트너가 제품 성공을 정의하는 이유
전략적 필수 사항: "PZT-5" 라벨 너머
고성능 초음파 기술의 세계에서 핵심 부품을 선택하는 것은 단순한 조달 작업이 아닙니다. 이는 제품 성능, 신뢰성 및 궁극적으로 비즈니스 성공에 영향을 미치는 중요한 엔지니어링 결정입니다. 의료 영상 프로브, 산업용 센서 또는 정밀 마이크로 위치 지정 액추에이터를 설계할 때 압전 소자는 시스템을 구동하는 엔진입니다. 이러한 응용 분야에 가장 다양하고 널리 채택되는 재료는 다음과 같습니다. PZT-5 압전재료, "부드러운" 계열 납 지르콘 티탄산염 세라믹 고감도로 높이 평가됩니다. 이해 기하학적 구조가 압전 성능에 미치는 영향 응용 분야에 적합한 구성 요소를 선택할 때에도 마찬가지로 중요합니다.
그러나 많은 설계 및 소싱 프로세스에서는 위험할 정도로 과도한 단순화가 뿌리를 내리고 있습니다. 엔지니어들은 이 지정이 보편적이고 상호 교환 가능한 표준을 나타낸다고 가정하고 일반 데이터시트를 기반으로 "PZT-5A"와 같은 재료를 지정하는 경우가 많습니다. 이러한 가정은 숨겨진 비용, 예상치 못한 개발 지연, 심각한 현장 신뢰성 문제를 야기할 수 있습니다. 현실은 한 제조업체의 "PZT-5A" 라벨이 붙은 구성 요소가 화학 제제 및 제조 공정의 변화로 인해 다른 제조업체에서 만든 구성 요소와 다른 성능 특성을 나타낼 수 있다는 것입니다.
이러한 성능 차이는 사소한 기술이 아닙니다. 이는 심각한 비즈니스 위험입니다. 잘못된 재료 제어로 인해 발생하는 일관되지 않은 공진 주파수로 인해 불안정한 음향 출력이 발생하는 초음파 변환기의 생산 실행을 생각해 보십시오. 이러한 구성 요소 수준 문제는 비용이 많이 드는 재설계, 검증 지연 및 품질 조사를 유발할 수 있습니다. 일관성이 없는 구성 요소의 실제 비용은 결코 저렴하지 않습니다.
PZT-5 제품군 해체: 감도와 안정성의 이야기
정보에 입각한 결정을 내리려면 먼저 자료의 기본 특성을 이해해야 합니다. PZT-5은 "연질" 압전 세라믹의 범주에 속합니다. 다음과 같은 고전력 애플리케이션용으로 설계된 "하드" PZT 제품과 달리 초음파 용접, 부드러움 PZT-5 압전재료 은 높은 유전 상수, 큰 압전 전하 계수 및 우수한 전기 기계 결합이 특징입니다. 이러한 특성으로 인해 이 센서는 약한 기계적 신호를 측정 가능한 전하로 효율적으로 변환하거나 그 반대로 변환하여 정확한 변위를 생성하는 감지 및 수신 응용 분야에 매우 적합합니다.
PZT-5 계열 내에서는 두 가지 주요 변형이 환경을 지배합니다. PZT-5A 및 PZT-5H. 그들 사이의 선택은 임의적이지 않습니다. 이는 최대 감도와 작동 안정성 사이의 근본적인 설계 균형을 나타냅니다.
PZT-5A (해군 유형 II): 신뢰성의 주력
PZT-5A은 균형 잡힌 범용 제품으로 널리 알려져 있습니다. 이는 우수한 압전 감도와 견고한 기계적 안정성의 강력한 조합을 제공합니다. 가장 뚜렷한 특징은 상대적으로 높은 퀴리 온도(재료가 압전 특성을 잃는 온도)로, 이는 광범위한 작동 온도에서 매우 안정적입니다. 이러한 열 안정성과 신뢰성으로 인해 PZT-5A는 산업용 수중청음기와 같은 응용 분야에 선호되는 선택입니다. 수중 음향 변환기, 범용 음향 센서및 잠재적으로 가혹하거나 변동이 심한 환경에서 일관된 성능을 발휘하는 변위 액추에이터는 타협할 수 없습니다.
PZT-5H (해군 VI형): 고감도 전문가
PZT-5H은 최대 감도가 최우선 순위인 응용 분야를 위해 설계된 고성능 전문가입니다. 매우 높은 압전 전하 계수(d)를 나타냅니다.33) 및 전기기계적 결합 계수(k33) 이는 PZT-5A에 비해 주어진 기계적 응력에서 훨씬 더 큰 전기 신호를 생성할 수 있음을 의미합니다. 이는 최첨단 의료용 초음파 영상, 희미한 음향 신호를 감지하는 고충실도 수중청음기, 정밀도에 이상적인 소재입니다. 압전 센서 가능한 가장 높은 해상도가 필요합니다. 그러나 이러한 극도의 민감성에는 대가가 따릅니다. PZT-5H은 퀴리점이 현저히 낮기 때문에 최대 작동 온도가 제한되고 열 변화에 따라 특성이 더 쉽게 변합니다.
따라서 선택 과정은 애플리케이션의 운영 범위에 대한 깊은 이해에 달려 있습니다. 고온 산업 환경에서 PZT-5H로 최고 감도의 우선순위를 정하는 것은 실패로 가는 길입니다. 마치 차세대 진단 영상 프로브에 PZT-5A을 지정하는 것이 중요한 성능을 희생하는 것을 의미하는 것과 같습니다.
PZT-5A 및 PZT-5H 특성의 비교 분석
| Property | 기호 | Unit | PZT-5A (산업 일반) | PZT-5H (산업 표준) | 성능에 미치는 영향 |
|---|---|---|---|---|---|
| 압전 전하 상수 | d33 | pC/N 또는 pm/V | ~390 | ~650 | 더 높은 d33 = 감도가 높아졌습니다. PZT-5H는 주어진 스트레스에 대해 더 많은 전하를 생성하므로 약한 신호를 감지하는 데 이상적입니다. |
| 평면 결합 인자 | kp | - | ~0.65 | ~0.75 | 더 높은 kp = 더 나은 에너지 전환. PZT-5H은 기계 에너지와 전기 에너지 간의 변환에 더 효율적입니다. |
| 기계적 품질 계수 | Qm | - | ~80 | ~65 | 더 높은 Qm = 기계적 손실이 낮습니다. PZT-5A은 공진 애플리케이션에 약간 더 좋지만 둘 다 낮습니다. |
| 퀴리 온도 | Tc | °C | ~350 | ≈190–200 | 더 높은 Tc = 더 큰 열 안정성. PZT-5A은 탈분극 없이 더 높은 온도에서 작동할 수 있습니다. |
| 유전 손실 | tan δ | % | < 2.0 | ≤ 2.5 | 낮은 tan δ = 열 발생이 적습니다. 둘 다 상대적으로 손실이 큰 재료이지만 연속 작동에 매우 중요합니다. |
애플리케이션 심층 분석: 자료를 임무에 일치시키기
표의 기술 사양은 전체 내용의 일부일 뿐입니다. 그 진정한 의미는 최종 제품의 성능과 연결될 때 명확해집니다. 전체 시스템의 성공은 단순히 부분의 합이 아닙니다. 이는 일치하지 않는 단일 구성 요소가 전체 성능을 저하시킬 수 있는 곱셈 함수입니다. 따라서 재료 선택은 시스템 수준 최적화의 연습입니다.
민감도 의무: 고해상도 의료 영상 및 정밀 감지
의료 진단 분야, 특히 초음파 영상 분야에서는 이미지의 선명도가 가장 중요합니다. 이러한 선명도는 깨끗한 초음파 펄스를 생성하고 더 중요한 것은 신체 조직에서 돌아오는 희미하고 복잡한 에코를 감지하는 변환기의 능력에 직접적으로 달려 있습니다. 이것이 바로 PZT-5H이 뛰어난 점입니다.
매우 높은 압전 전하 상수(d33)은 되돌아오는 음파의 미세한 압력 변화에 놀라울 정도로 민감하여 이를 강력하고 명확한 전기 신호로 변환한다는 것을 의미합니다. 높은 전기기계적 결합 인자(kp) 전송 및 수신 모드 모두에서 최대 에너지 변환 효율을 보장합니다. 그 결과 더 높은 해상도, 더 나은 대비 및 더 높은 진단 가치를 갖춘 이미지가 생성됩니다. 가장 작은 결함이나 가장 희미한 신호를 감지하는 것이 주요 목표인 고급 비파괴 테스트(NDT) 또는 과학용 수중청음기와 같은 응용 분야의 경우 PZT-5H의 뛰어난 감도가 가능 요인입니다. 다양한 압전 세라믹 부품 including discs, rings그리고 직사각형 접시 이러한 고감도 재료로 제조할 수 있습니다.
신뢰성 요구 사항: 견고한 산업용 및 액추에이터 애플리케이션
이제 다음을 고려해보세요. 초음파 유량 센서 산업용 파이프라인이나 자동화된 제조 라인의 액추에이터에 설치됩니다. 이러한 장치는 광범위한 온도 변화, 지속적인 작동 및 높은 기계적 부하에 노출될 수 있습니다. 이러한 맥락에서 최대 감도는 일반적으로 장기적인 안정성과 신뢰성 마진보다 뒷자리를 차지합니다.
이것은 업계에서 일반적인 PZT-5A 공식의 영역입니다. 더 높은 퀴리 온도는 열 스파이크로 인한 감극에 대해 유용한 안전 마진을 제공할 수 있지만 Yujie P 시리즈 선택은 선택한 등급에 대한 공식 재료 표를 참조하여 확인해야 합니다. 온도 변동으로 인해 교정이 실패하거나 완전히 실패하는 장치는 산업 환경에서 매우 중요한 책임입니다. PZT-5A의 균형 잡힌 특성은 산업 자동화 및 공정 제어의 기반이 되는 예측 가능하고 반복 가능한 성능을 제공합니다.
Yujie의 차이점: 상용 부품에서 엔지니어링 솔루션까지
뉘앙스 이해하기 PZT-5A 및 PZT-5H 가 첫 번째 단계입니다. 두 번째이자 더 중요한 단계는 이러한 재료 특성이 라벨만으로는 입증되지 않는다는 점을 인식하는 것입니다. 이는 재료 과학 전문 지식과 세심한 제조 관리의 결과입니다. 이것이 바로 Yujie와 같은 진정한 제조 파트너가 상품 공급업체와 차별화되는 지점입니다. Yujie의 비즈니스 모델은 고성능 애플리케이션의 불일치와 성능 변화를 줄이는 데 기반을 두고 있습니다.
소재 숙달 및 독점 포뮬레이션
Yujie는 자료의 기초 자체를 제어함으로써 "모든 PZT-5가 동일하지 않다"는 문제에 직접적으로 직면합니다. 이 프로세스는 기본 산화물의 최고 순도를 보장하기 위해 원자재 공급업체의 엄격한 자격 인증으로 시작됩니다. 거기에서 Yujie는 특정 응용 분야 요구 사항에 맞게 재료 특성을 미세 조정하기 위해 특정 도핑제를 정확한 양으로 사용하는 자체 독점 제제를 개발합니다.
예를 들어 Yujie의 경우 P52 자료 는 PZT-5H 클래스에 매핑되고 고감도 센서 및 수신 애플리케이션용으로 설계된 반면, P51는 보다 균형 잡힌 PZT-5A 클래스에 매핑됩니다. 이러한 사내 R&D 역량은 Yujie가 기성 제품을 넘어 고객의 주파수, 감도 또는 기계적 요구 사항에 대한 공식 및 프로세스 목표를 논의할 수 있음을 의미합니다.
제조의 우수성과 흔들리지 않는 일관성
통제된 재료를 기반으로 제조 규율을 통해 성능이 지원됩니다. 1996년에 설립된 Yujie는 문서화된 ISO 9001 품질 관리 관행에 따라 3,000평방미터 규모의 공장을 운영하고 있습니다. 프로세스 제어에 대한 이러한 노력은 배치 간 일관성을 지원하고 제품 출시를 방해할 수 있는 성능 변화를 줄이는 데 도움이 됩니다. 월간 압전 세라믹 칩 200,000개가 넘는 생산 능력을 갖춘 Yujie는 품질 저하 없이 대량 제조에 필요한 신뢰성과 규모를 제공합니다.
파트너십 접근 방식: 확장된 R&D 팀
아마도 가장 중요한 차별화 요소는 Yujie의 파트너십 철학일 것입니다. Yujie는 1996년부터 실무적인 압전 경험을 쌓은 엔지니어링 팀의 지원을 받아 고객의 R&D 부서를 지원할 수 있습니다. 참여는 단순한 거래가 아니라 협업 프로세스입니다. 적절한 재료를 선택하는 데 도움이 되는 판매 전 기술 상담으로 시작하여 맞춤 설계, OEM/ODM 솔루션, 통합 및 문제 해결을 위한 판매 후 지원을 통해 계속됩니다. 이 접근 방식은 선택한 압전 요소가 최종 제품의 설계 및 검증 요구 사항에 부합하는 데 도움이 됩니다.
엔지니어 체크리스트: 압전 공급업체를 위한 5가지 중요한 질문
소싱의 복잡성을 탐색하고 프로젝트에서 요구하는 성능을 확보하려면 올바른 질문을 하는 것이 필수적입니다. 이러한 문의는 단순한 가격 견적을 넘어 진정한 제조 파트너를 정의하는 핵심 역량을 조사합니다.
- 배치 간 성능 데이터를 제공할 수 있습니까? 공진 주파수 및 정전용량과 같은 주요 매개변수에 대한 일반적인 허용 오차는 얼마입니까?
이 질문은 일관성이라는 중요한 문제를 직접적으로 다루고 있습니다. 유능한 제조업체는 엄격한 공차를 유지하는 능력을 입증하는 통계적 공정 관리(SPC) 데이터를 제공하여 10,000번째 부품이 첫 번째 부품과 동일하게 작동하도록 보장할 수 있어야 합니다. - 원료 검증 및 추적성을 위한 프로세스는 무엇입니까?
성능은 기초 화학에서 시작됩니다. 공급업체는 원자재 공급업체를 조사하고 전구체 분말의 순도와 일관성을 보장하기 위한 프로세스를 자세히 설명할 수 있어야 합니다. 이것이 다운스트림 성능 문제를 방지하는 첫 번째 단계이기 때문입니다. - 독점적인 재료 배합을 개발합니까, 아니면 표준 레시피를 사용합니까? 특정 용도에 맞게 배합을 맞춤화할 수 있습니까?
이 질문은 심층적인 R&D 역량을 갖춘 제조업체와 단순히 표준 재료를 가공하는 제조업체를 구분합니다. 맞춤형 제제를 만들 수 있는 능력은 진정한 재료 과학 전문 지식과 고유한 엔지니어링 과제를 해결하려는 노력의 표시입니다. - 설계 및 통합 단계에서 어떤 수준의 엔지니어링 지원을 제공합니까?
이상적인 공급업체는 기술 자원입니다. 변환기 설계, 구성 요소 통합 및 문제 해결에 대한 지침을 제공할 수 있는 숙련된 엔지니어에게 문의하세요. 이러한 협업 지원을 통해 개발 주기를 대폭 단축하고 비용이 많이 드는 설계 오류를 방지할 수 있습니다. - 귀사의 품질경영 인증은 무엇이며, 부적합품 처리 절차는 어떻게 됩니까?
강력한 품질 관리 시스템의 증거로 ISO 9001과 같이 국제적으로 인정받는 인증을 찾으십시오. 모든 문제를 처리하기 위한 투명하고 잘 정의된 프로세스는 품질 및 고객 파트너십에 대한 의지를 보여줍니다.
결론: 신뢰할 수 있는 파트너와 함께 혁신을 확보하세요
고성능 초음파 및 감지장치 개발에 있어 PZT-5 압전재료 공급업체는 엔지니어링 팀이 내릴 수 있는 가장 중요한 결정 중 하나입니다. 앞서 살펴보았듯이 일반 데이터시트로는 성능을 충분히 입증할 수 없습니다. PZT-5A과 PZT-5H 사이의 중요한 차이점은 제조업체 간에 존재하는 상당한 성능 차이와 결합되어 보다 전략적인 접근 방식을 요구합니다.
성공하려면 구성 요소를 넘어 파트너까지 살펴봐야 합니다. 즉, 재료 숙달, 제조 일관성, 엔지니어링 전문 지식의 깊이를 바탕으로 공급업체를 평가해야 합니다. 이러한 요소의 우선순위를 정함으로써 단순히 세라믹 부품을 구매하는 것이 아닙니다. 귀하는 제품의 신뢰성, 성능 및 장기적인 성공에 투자하고 있습니다. Yujie Technology는 이러한 원칙을 구현하여 업계 최고의 구성 요소뿐만 아니라 야심 찬 설계를 시장을 선도하는 혁신으로 전환하는 데 필요한 확실성과 지원을 제공합니다.
전문가와 협력하세요. 지금 Yujie 엔지니어링 팀에 문의하세요 귀하의 응용 분야에 대해 논의하고 올바른 재료 솔루션을 찾으십시오.
우리를 탐험해보세요 상세한 PZT 재료 사양 Yujie의 차이점을 직접 확인해 보세요.
