압전 세라믹은 현대 정밀 감지, 작동 및 에너지 수확 기술의 초석입니다. 이 중, PZT(티탄산지르콘산납) 세라믹 높은 압전 계수, 기계적 강도 및 다양한 주파수 범위에 대한 적응성으로 인해 지배적입니다. 이 가이드는 엔지니어, 설계자 및 소싱 전문가가 다양한 유형의 PZT 재료와 귀하의 응용 분야에 적합한 압전 세라믹을 선택하는 방법을 이해하는 데 도움이 됩니다.
압전 세라믹이란 무엇입니까?
압전 세라믹은 기계적 응력(직접 압전 효과) 하에서 전하를 생성하고 전기장 하에서 변형(역압전 효과)하는 가공 소재입니다. 그들은 널리 사용됩니다 sensors, actuators, 초음파 변환기그리고 에너지 수확기.
PZT 세라믹 압전 세라믹은 다음과 같은 이유로 가장 일반적으로 사용됩니다.
- 높은 압전 상수
- 넓은 작동 온도 범위
- 조정 가능한 유전체 및 기계적 특성
- 비용 효율적인 대량 생산
PZT 유형 이해
PZT 재료는 특정 용도에 맞게 구성 및 특성에 따라 분류될 수 있습니다. 일반적인 PZT 유형은 다음과 같습니다.
1. 소프트 PZT(고감도):
- 높은 압전 계수 및 유전 상수
- 적합 sensors 및 저전력 액추에이터
- 더 높은 유전 손실과 더 낮은 기계적 품질 계수
2. 하드 PZT(고전력):
- 압전 계수는 낮지만 기계적 품질 계수는 높습니다.
- 낮은 유전 손실
- 적합 고출력 초음파, 액츄에이터 및 변환기
3. 맞춤형 PZT 제제:
도핑 및 구성을 조정하면 특정 주파수, 온도 및 기계적 요구 사항에 맞게 특성을 조정할 수 있습니다.
PZT-4, PZT-5, PZT-8 및 제조업체별 코드와 같은 일반적인 PZT 재료 지정은 다양한 속성을 반영합니다. 예를 들어:
- PZT-5 (소프트 PZT): 감지 응용 분야에 일반적으로 사용되는 더 높은 감도.
- PZT-8 (하드 PZT): 감도는 낮지만 안정성은 높아 다음 용도에 적합합니다. 초음파 세척 및 용접 변환기.
PZT 재료 선택을 위해 고려해야 할 주요 특성
공연할 때 PZT 재료 선택 귀하의 신청서에 대해 다음을 고려하십시오:
- 압전 전하 상수(d33): 기계적 에너지를 전기 에너지로 변환하는 재료의 능력을 나타냅니다.
- 결합 인자(k): 에너지 변환 효율을 반영합니다.
- 기계적 품질 계수(Qm): 높은 Qm은 에너지 손실을 최소화하기 위해 고전력 애플리케이션에 중요합니다.
- 퀴리 온도(Tc): 재료의 최대 작동 온도를 결정합니다.
- 유전율: 장치의 정전 용량 및 임피던스 매칭에 영향을 줍니다.
이러한 매개변수를 이해하면 특정 애플리케이션에 따라 민감도, 작동 안정성 및 에너지 처리의 균형을 맞추는 데 도움이 됩니다. 자세히 알아보기 압전 상수와 그 중요성.

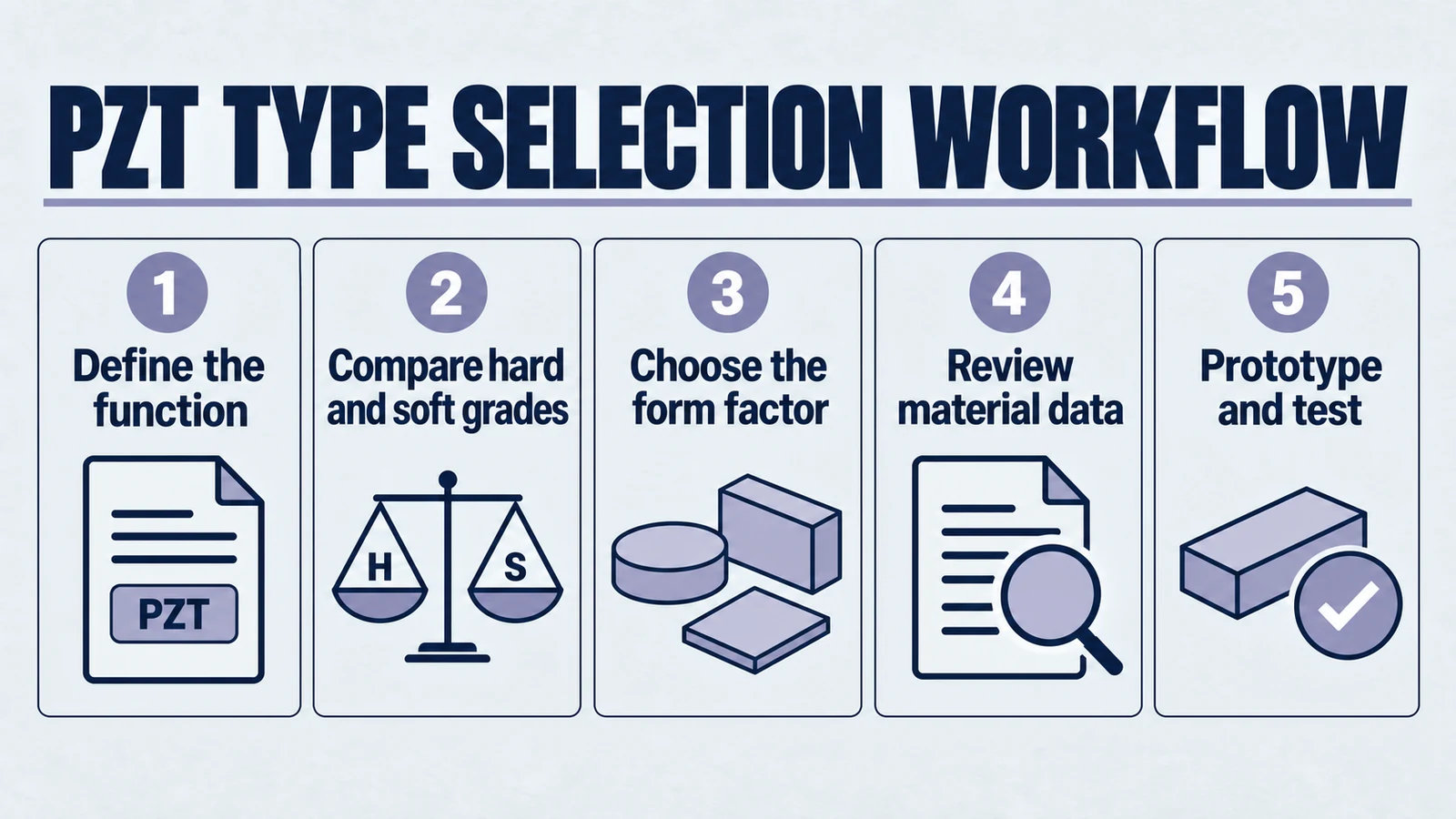

응용 분야에 적합한 압전 세라믹을 선택하는 방법
1. 귀하의 지원 요구 사항을 정의하십시오:
- 이건 sensor, actuator또는 transducer?
- 작동 주파수 범위는 무엇입니까?
- 필요한 변위 또는 감도?
- 작업 환경(온도, 습도, 기계적 스트레스)?
2. 귀하의 필요에 맞게 PZT 유형을 찾으세요:
- 소프트 PZT: 높은 감도를 위해 의료용 센서 및 저전력 액추에이터.
- 하드 PZT: For 고출력 초음파 애플리케이션, 에너지 수확 또는 높은 구동 조건에서 안정성이 요구되는 액추에이터.
3. 폼 팩터를 고려하십시오.
Yujie는 다양한 형태로 PZT 자료를 제공합니다.
4. 기술 데이터 시트를 참조하십시오:
Request 기술 데이터 시트 PZT 속성을 시스템 요구 사항에 정확하게 일치시키는 성능 곡선.
5. 프로토타입 및 테스트:
이론적 선택에도 불구하고 시스템 성능을 조정하려면 프로토타입 제작이 필수적입니다. Yujie는 귀하의 평가를 위해 샘플 PZT 구성요소를 제공할 수 있습니다.
애플리케이션별 PZT 선택 예
미용 및 개인 관리 기기
For 초음파 미용기기, 부드러운 PZT 소재는 부드러운 피부 시술과 제품 흡수 강화를 위해 선호됩니다. 우리의 1MHz 스킨케어 변환기 최적의 성능을 위해 특별히 고안된 PZT을 사용하십시오.
산업용 청소 응용 분야
경질 PZT 세라믹은 다음과 같은 장점이 있습니다. 산업용 청소 시스템 고출력과 내구성이 필수적인 곳. 는 고전력 청소 변환기 적절하게 선택된 단단한 PZT 재료의 효율성을 입증합니다.
음향 및 수중 응용 분야
해양 및 수중 응용 분야 압력 하에서 안정성이 뛰어난 PZT 재료가 필요합니다. 우리의 음향 변환기 가혹한 환경에 특화된 PZT 공식으로 설계되었습니다.
압전 세라믹 요구 사항에 맞춰 Yujie를 선택하는 이유는 무엇입니까?
1996년부터 구축된 PZT 제조 경험을 바탕으로 Yujie는 다음을 제공합니다.
- 다양한 압전 세라믹 재료 다양한 애플리케이션 요구 사항에 맞게
- 특정 주파수 및 기계적 요구 사항에 대한 맞춤형 재료 구성
- 시스템의 신뢰성을 보장하기 위한 일관된 품질 관리
- 귀하를 돕기 위한 기술 지원 PZT 재료 선택 그리고 프로토타이핑
센서, 액츄에이터, 초음파 장치를 개발 중이고 신뢰성 있는 PZT 세라믹이 필요하다면, 연락처 귀하의 요구 사항을 논의하고 견적을 요청하세요.
품질 보증 및 테스트
Understanding 압전 재료를 테스트하고 측정하는 방법 최적의 성능을 보장하는 데 중요합니다. 당사의 포괄적인 테스트 프로토콜은 귀하의 응용 분야에서 일관된 재료 특성과 장기적인 신뢰성을 문서화합니다.
Conclusion
오른쪽 선택 압전 세라믹 제품의 성공을 위해서는 재료가 매우 중요합니다. PZT 재료의 유형과 그 특성을 이해하면 성능, 안정성 및 비용 효율성을 위해 장치를 최적화할 수 있습니다.
탐구하다 유지에의 PZT 자료 오늘 정밀 압전 기술을 통해 귀하의 프로젝트를 한 단계 더 발전시키십시오. 재료 선택에 대한 구체적인 지침은 당사에 문의하십시오. 공급업체 선정 가이드 귀하의 애플리케이션에 가장 적합한 선택을 하도록 보장합니다.
