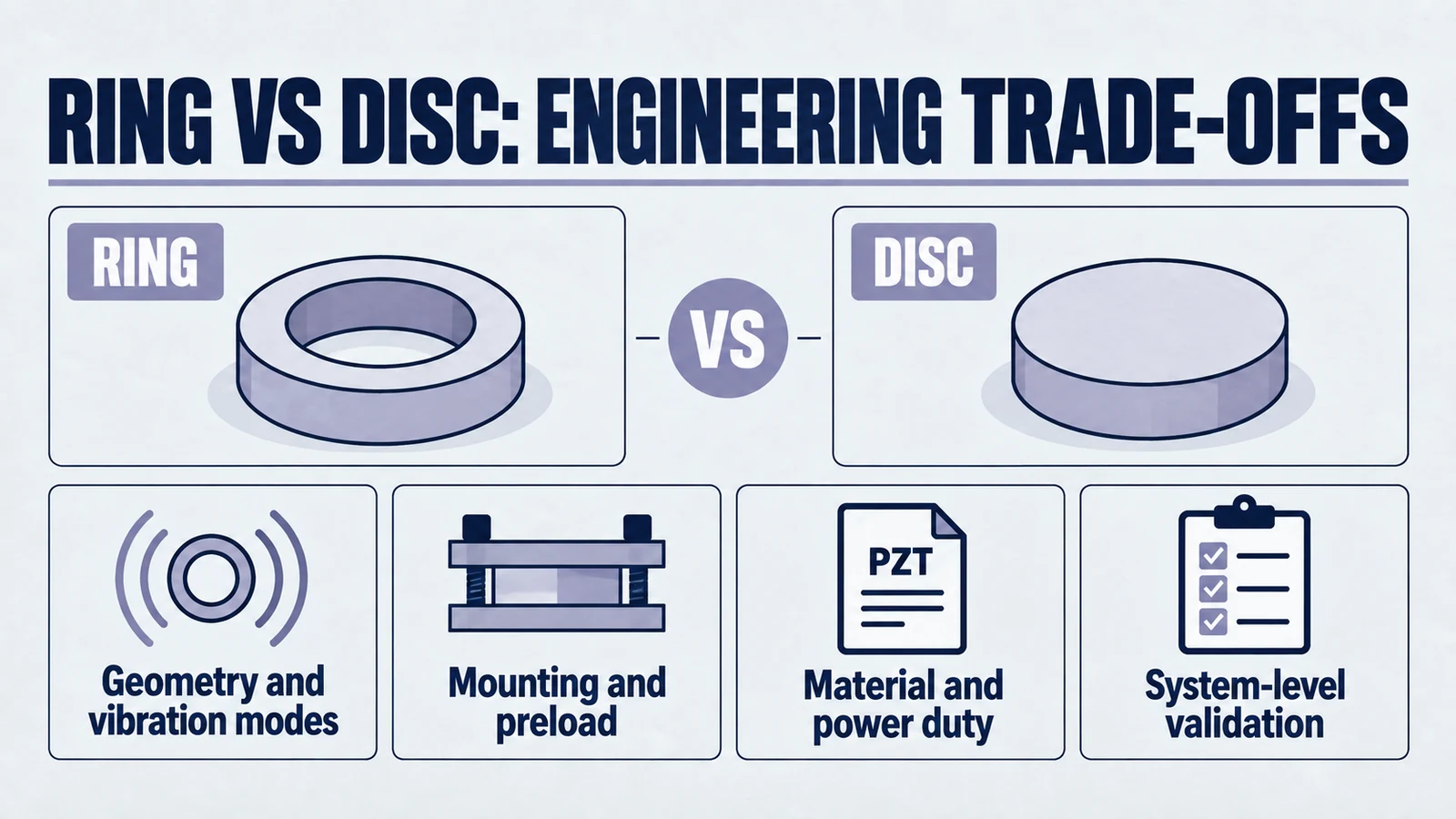

피에조 링과 디스크: 고성능 초음파 장치에 적합한 요소를 선택하기 위한 엔지니어 가이드

I. 소개: 초음파 변환기 설계의 기본 선택

강력한 초음파 장치의 설계에 있어서 산업용 용접공, 정밀도 반도체 제조용 정밀 액츄에이터나 비파괴 검사용 센서인 의료 영상 시스템또는 매우 민감한 hydrophone—성공은 핵심 변환기의 성능에 달려 있습니다. 복잡한 변환기 설계 프로세스 내에서 엔지니어는 일련의 중요한 선택에 직면합니다. 가장 기본적이지만 자주 오해되는 것 중 하나는 압전 소자의 기하학적 구조를 선택하는 것입니다. 이 역할에 대한 두 명의 유력한 경쟁자는 다음과 같습니다. 압전 링 그리고 압전 디스크. 원통형 모양의 단순한 변형으로 보이지만 작동 특성, 성능 한도 및 통합 요구 사항은 크게 다릅니다.

이 선택은 단순한 구성요소 교체 그 이상입니다. 이는 중추적인 시스템 아키텍처 결정을 나타냅니다. 의 선택 피에조 링 디스크를 통해 또는 그 반대로 전체 기계적 장착 전략을 결정하고 열 관리 시스템을 정의하며 전력 전자 장치의 설계에 영향을 미치고 궁극적으로 최종 장치의 성능 한계를 설정합니다. 예를 들어, 중공 기하학 피에조 링 부수적인 기능은 아닙니다. 이는 디스크에 일반적으로 사용되는 접착 결합과 근본적으로 다른 기계적 통합 방법인 견고한 볼트 클램핑을 가능하게 하는 특성입니다. 이 단일 차이점은 설계 전체에 걸쳐 전달되어 전력 처리부터 장기적인 신뢰성까지 모든 것에 영향을 미칩니다. 마찬가지로, 우수한 열 방출 피에조 링 시스템의 전력 프로필과 듀티 사이클을 디스크 기반 시스템에서 심각한 오류를 일으킬 수 있는 수준까지 높일 수 있습니다.

이 가이드는 표면적인 수준의 설명을 넘어 다음 사항에 대한 심층적인 물리학 기반 비교를 제공합니다. 압전 링 및 디스크. 이는 각각의 열 관리 기능, 기계적 안정성, 복잡한 진동 역학 및 전력 처리 특성을 해체합니다. 목표는 설계 엔지니어와 시스템 통합자가 최적의 선택을 하는 데 필요한 미묘한 이해를 제공하여 이러한 기본 결정이 성능의 병목 현상이 아닌 성공의 초석이 되도록 하는 것입니다.

II. 기초: 기하학이 압전 성능을 지배하는 이유

서로의 뚜렷한 차이점을 이해하려면 압전 링 그리고 디스크가 있는 경우 먼저 그들의 행동을 지배하는 기본 원칙을 파악해야 합니다. 이러한 요소의 성능은 임의의 결과가 아니라 요소 간 상호 작용의 직접적인 결과입니다. 재료 특성 그리고 그들의 물리적 형태.

압전 효과에 대한 입문서

이 구성 요소의 핵심은 압전 효과, 특정 결정질 및 세라믹 재료에서 관찰되는 현상입니다. 이 효과는 두 가지 보완적인 방식으로 나타납니다. 는 직접 압전 효과 은 재료가 압력이나 진동과 같은 기계적 응력을 받을 때 전압이 생성되는 것을 설명합니다. 이것이 센서를 가능하게 하는 원리이다. 반대로, 역 압전 효과 전기장이 재료에 적용될 때 재료의 물리적 변형(팽창 또는 수축)을 설명합니다. 이것이 액츄에이터를 구동시켜 초음파를 발생시키는 원리이다.

PZT 세라믹의 역할

동안 압전 효과 석영과 같은 천연 결정에서 처음 발견되었으며, 산업적 혁신은 다결정 강유전성 세라믹의 개발과 함께 이루어졌습니다. 이 중, 납 지르콘 티탄산염, 또는 PZT은 높은 감도, 높은 작동 온도, 그리고 가장 중요하게는 특정 용도에 맞게 화학적으로 맞춤화할 수 있는 능력으로 인해 가장 널리 사용되는 재료가 되었습니다.

원시 PZT 세라믹은 아직 압전되지 않습니다. 내부 결정 영역은 무작위로 방향이 지정됩니다. 속성을 잠금 해제하려면 폴링이라는 프로세스를 거쳐야 합니다. 여기에는 세라믹을 퀴리 온도 이상으로 가열하고 강한 전기장(수 kV/mm)을 적용하는 작업이 포함됩니다. 이 필드는 결정 도메인 내의 전기 쌍극자를 정렬하여 영구적인 순 분극을 생성하고 일반적으로 "3" 축으로 지정되는 고유한 방향 축을 설정합니다. 이 프로세스는 재료에 고유한 이방성을 생성합니다. 자극에 대한 반응은 이제 방향에 따라 달라집니다.

소재에서 모션까지: 형태의 중요성

구체적인 반면 PZT 공식 (예: 고출력의 경우 "하드" PZT, 고감도의 경우 "소프트" PZT)는 재료의 잠재력을 정의하며, 해당 잠재력이 표현되는 방식을 결정하는 것은 요소의 기하학적 구조입니다. 요소의 모양 - 단단한 디스크 또는 속이 빈 피에조 링- 적용된 전기장 또는 외부 기계적 응력이 재료의 내장 폴링 축과 상호 작용하는 방식을 결정합니다.

이 상호 작용은 요소의 동작을 제어합니다. 예를 들어, 표준 디스크는 주로 두께 확장( d₃₃ 효과) 및 관련 요골 수축(d₃₁ 효과). 솔리드 형상에서 이러한 모드는 밀접하게 결합되어 있어 복잡하고 때로는 바람직하지 않은 진동이 발생할 수 있습니다. 특히 직경이 두께보다 크게 크지 않은 구성 요소에서는 더욱 그렇습니다.

중앙 조리개를 도입하여 피에조 링 진동체의 경계조건을 근본적으로 변화시킵니다. 단순히 물질을 제거하는 것이 아닙니다. 이는 가능한 진동 모드를 분리하고 재정의합니다. 이를 통해 내부 및 외부 벽이 동위상으로 진동하는 순수 방사형 모드 또는 위상이 다르게 진동하는 벽 두께 모드와 같은 뚜렷한 동작이 나타날 수 있습니다. 이러한 새로운 모드는 전체 두께보다 링의 직경과 벽 두께에 의해 더 많이 제어되므로 엔지니어에게 변환기 설계에 대한 추가 자유도를 제공합니다. 그러므로 기하학은 수동적인 특성이 아닙니다. 이는 요소의 전기기계적 반응을 형성하는 데 적극적으로 참여하여 공진 주파수 및 변위 방향부터 내부 응력 분포 및 열 성능에 이르기까지 모든 것에 영향을 미칩니다.

III. 압전 디스크의 구조: 솔리드 스테이트 주력 제품

The 압전 디스크 는 압전 세라믹 요소의 가장 일반적이고 기본적인 폼 팩터입니다. 이는 일반적으로 두 개의 평평한 면에 전극이 적용되고 두께 축을 따라 분극된 견고한 원통형 구성 요소입니다. 제조 및 적용이 간편하여 가전제품부터 고급 과학 기기까지 수많은 장치에서 널리 사용되는 도구가 되었습니다.

진동 역학: "피스톤" 신화와 결합 모드의 현실

이상화된 모델에서는 압전 디스크 은 두께 방향으로 균일한 피스톤 운동으로 진동하는 것으로 종종 가정됩니다. 이 모델은 간단한 계산에는 편리하지만 직경 대 두께(D/T) 비율이 일반적으로 20:1보다 큰 디스크에 대한 합리적인 근사치일 뿐입니다. D/T 비율이 보다 중간 정도인 대부분의 실제 응용 분야의 경우 진동 동작은 훨씬 더 복잡합니다.

유한 요소 분석 PZT 디스크 은(는) 진동 모드의 복잡한 스펙트럼을 나타냅니다. 원하는 평면 외 변위를 생성하는 기본 두께 확장 모드는 반경 방향, 모서리 및 두께 전단 진동을 포함한 다른 모드와 필연적으로 결합됩니다. 이 모달 결합은 다음과 같은 중요한 결과를 가져옵니다.

• 비균일 변위: 디스크 표면은 하나의 평평한 피스톤처럼 움직이지 않습니다. 대신, 변위 장은 매우 불균일할 수 있으며 일부 영역은 다른 영역보다 더 많이 이동하여 깨끗한 평면 음파를 인접한 매체로 발사하는 효율성을 감소시킵니다.
• 가짜 공명: 이러한 결합 모드, 특히 방사형 모드가 있으면 의도한 작동 주파수 이외의 주파수에서 원치 않는 "링잉"이 발생할 수 있습니다. 이는 특히 다음과 같이 깨끗한 펄스 응답이 필요한 응용 분야에서 변환기의 성능에 부정적인 영향을 미칠 수 있습니다. 의료 영상 또는 비파괴 테스트.

강점과 이상적인 적용

이러한 복잡성에도 불구하고, 압전 디스크 특정 강점이 활용되고 한계가 주요 관심사가 아닌 응용 분야에서 탁월합니다.

고감도 감지: 디스크의 견고한 구조는 기계적 에너지를 전기 신호로 변환하는 데 탁월한 표면을 제공합니다. 따라서 다양한 센서에 이상적인 선택입니다. 예를 들면 다음과 같습니다 자동차 엔진 노크 센서 특정 폭발 주파수를 감지하고, accelerometers 산업용 기계의 진동을 측정하고 마이크와 접촉하는 장치입니다. hydrophones 음향 감지에 사용됩니다.

저전력 및 정밀 작동: 적당한 출력 수준에서 작고 제어된 변위가 필요한 응용 분야에서 디스크는 매우 효과적입니다. 의 핵심기술입니다. 잉크젯 프린터 헤드, 여기서 전압 펄스로 인해 디스크가 변형되어 작은 잉크 방울이 방출됩니다. 이는 또한 마이크로 펌프, 밸브 및 일부 설계에도 사용됩니다. 의료용 분무기 에어로졸 생성을 위해.

의료 진단 영상: 현대에서 발견되는 배열 초음파 프로브 수백 또는 수천 개의 작은 개별 PZT 디스크 요소로 구성됩니다. 이 응용 분야에서는 소형 폼 팩터, 높은 감도, 밀도가 높은 어레이로 제조할 수 있는 능력이 무엇보다 중요합니다. 각 개별 요소의 전력 수준이 낮으므로 디스크의 열 제한은 중요한 요소가 아닙니다.

고유한 한계: 디스크의 아킬레스 건

일부 적용 분야에서 디스크를 단순하고 효과적으로 만드는 바로 그 특성은 다른 적용 분야, 특히 고전력이 관련된 적용 분야에서는 중요한 역할을 합니다.

열 병목 현상: a의 주요 제한 사항 압전 디스크 은(는) 효과적으로 열을 발산할 수 없다는 의미입니다. 견고한 기하학적 구조로 인해 표면적 대 부피 비율이 좋지 않아 고전력 작동 중 유전체 및 기계적 손실로 인해 발생하는 열이 세라믹 본체 내에 갇히게 됩니다.

기계적 통합: 디스크는 일반적으로 접착제나 주변 클램핑을 사용하여 장착됩니다. 이러한 방법은 극한의 동적 힘에 부적합합니다. 고출력 초음파 변환기. 부서지기 쉬운 세라믹이 파괴적인 인장 응력을 받는 것을 방지하는 데 필요한 강력하고 균일한 기계적 예압을 제공할 수 없습니다.

취성 및 취약성: 단일체 세라믹으로서, 베어 PZT 디스크 본질적으로 깨지기 쉽고 기계적 충격, 높은 인장력 또는 전단 응력으로 인해 갈라지거나 부서지기 쉽습니다.

이러한 열 제한은 단지 부품이 "뜨거워지는" 문제만은 아닙니다. 이는 위험한 피드백 루프를 생성합니다. 다음과 같이 PZT 세라믹 가열되면 효율성이 감소할 수 있으며 동일한 음향 출력을 달성하려면 더 많은 전력이 필요합니다. 이로 인해 더 많은 열이 발생하여 재료가 압전 특성(감극)을 영구적으로 상실하는 임계점인 퀴리 온도에 더 가까워집니다. 이 사이클은 디스크의 전력 처리 능력을 근본적으로 전기 용량이 아니라 열 용량에 의해 제한하게 만듭니다.

IV. 압전 링의 해부학: 고성능 전문가

The 압전 링 단순히 구멍이 뚫린 원반이 아닙니다. 이는 견고한 부품의 근본적인 한계를 극복하기 위해 특별히 설계된 엔지니어링 구성 요소입니다. 단일 모놀리식 부품이든 더 일반적으로는 개별 링의 스택이든 상관없이 속이 빈 원통형 구조는 특히 고전력 및 고응력 응용 분야에서 새로운 수준의 성능을 제공합니다.

더 나은 제어를 위한 특수 진동 모드

이전에 논의한 바와 같이, 피에조 링 독특한 형상은 보다 다양하고 제어 가능한 진동 모드 세트를 허용하는 새로운 경계 조건을 생성합니다.

• 방사형 모드: 내부 및 외부 원통형 벽은 동위상으로 팽창 및 수축합니다. 이는 주변 매체에 방사형으로 압력파를 생성하거나 균일한 방사형 변위가 필요한 응용 분야에 특히 유용합니다.
• 벽 두께 모드: 내부 벽과 외부 벽은 반대 위상으로 움직여 "호흡" 동작을 만듭니다.
• 두께 모드: 상단과 하단의 평평한 표면은 반대 위상으로 움직입니다. 이는 디스크의 기본 모드와 유사하지만 링 구조의 다양한 기계적 제약에 의해 영향을 받습니다.
• 고급 비틀림 및 전단 모드: 링 표면의 전극을 분할함으로써 단일 부품에서 전단 및 비틀림과 같은 복잡한 다축 운동을 생성하는 것이 가능합니다. 이를 통해 고도로 전문화된 디자인이 가능해졌습니다. actuators 여러 요소가 필요한 움직임을 수행할 수 있는 변환기 등이 있습니다.

고전력 애플리케이션에서 링 우수성의 세 가지 기둥

까다로운 초음파 응용분야의 경우, 압전 링 디스크의 약점을 직접적으로 해결하는 세 가지 중요한 기둥으로 정리될 수 있습니다.

우수한 열 관리: 중앙 구멍과 내부 원통형 벽이 있으면 부품의 부피에 비해 부품의 전체 표면적이 크게 늘어납니다. 이렇게 강화된 표면적은 자연 대류, 강제 공기 또는 방열판이나 장착 볼트 자체로의 직접 전도를 통해 열이 분산되는 매우 효율적인 경로를 제공합니다. 이를 통해 피에조 링 성능 저하나 열 손상을 일으킬 수 있는 온도에 도달하지 않고 높은 전력 수준과 확장된 듀티 사이클에서 지속적으로 작동합니다.

높은 기계적 안정성 및 사전 로딩: 이것이 이 게임의 가장 큰 특징입니다. 압전 링 그리고 이것이 전력 초음파 분야에서 우위를 차지하는 열쇠입니다. 중앙 조리개는 다음과 같은 구성을 가능하게 하는 중요한 설계 요소입니다. Langevin 변환기. 고장력 강철 볼트가 스택의 중앙을 통과합니다. 피에조 링, 전극 및 금속 끝 질량(머리 질량 및 꼬리 질량). 그런 다음 이 볼트를 특정 토크로 조여 부서지기 쉬운 세라믹 링의 전체 스택을 높은 수준의 정적 압축 예압 하에 놓습니다.

향상된 기하학적 안정성: 주어진 볼륨에 대해 PZT 재료, 피에조 링 솔리드 디스크보다 훨씬 더 큰 외경으로 설계할 수 있습니다. 이렇게 더 큰 공간을 차지하면 액추에이터 또는 스택의 기계적 안정성이 크게 향상되어 작동 중에 발생할 수 있는 축외 굽힘 또는 기울임 힘에 대한 저항력이 더 커집니다.

이러한 기계적 예압을 가하는 능력은 세라믹이 파손되는 것을 방지하는 것 이상의 역할을 합니다. 이는 전체 변환기의 전기 음향 효율을 근본적으로 향상시킵니다. 볼트의 높은 조임력은 링, 얇은 전극, 금속 끝 부분 등 스택의 모든 구성 요소 사이에 긴밀하고 공극 없는 접촉을 지원합니다. 이러한 예압이 없으면 미세한 틈이나 접착층(예: 접착제)이 댐퍼 역할을 하여 진동 에너지를 열로 발산하고 전체 효율성을 감소시킵니다.

V. 일대일 기술 비교: 피에조 링 대 디스크

이전 분석을 통합하기 위해 주요 엔지니어링 매개변수를 직접 비교하면 선택을 위한 명확한 프레임워크가 제공됩니다. 두 기하학 모두 동일한 기본에서 파생되지만 압전 원리, 성능 특성은 전력, 정밀도 및 내구성에 대한 응용 분야의 요구 사항에 따라 크게 다릅니다.

이 비교 분석은 핵심 주제를 강조합니다. 압전 링 고에너지 시스템을 위한 엔지니어링 솔루션입니다. 압전 디스크 고감도 측정 및 저에너지 작동에 최적화된 클래식 구성 요소입니다.

VI. 애플리케이션 심층 분석: 요소를 임무에 일치시키기

기술 사양을 실용적인 디자인 선택으로 전환하는 것이 궁극적인 목표입니다. A 사이의 결정은 피에조 링 특정 실제 적용 분야의 렌즈를 통해 검사하면 디스크가 선명해집니다.

시나리오 1: 고출력 산업용 초음파(용접, 세척, 초음파 처리)

추천: 압전 링 (스택형 Langevin 구성).

정의: 이러한 적용 분야은 전형적인 도메인입니다. 압전 링. 플라스틱 용융, 액체 공동화 또는 재료 절단과 같은 기계적 작업을 수행하려면 고밀도 음향 출력의 지속적인 전달이 필요합니다. 작동 요구 사항은 매우 중요합니다: 극도의 내구성, 높은 전자 음향 효율, 우수한 열 안정성. 견고한 링에 기계적으로 사전 로드되는 링의 능력 Langevin 변환기 이러한 작업의 엄청난 내부 스트레스를 견딜 수 있는 입증된 방법입니다. 또한, 뛰어난 방열 성능은 장기간 사용 시 성능을 유지하고 열 고장을 방지하는 데 매우 중요합니다. 이 환경의 디스크 기반 변환기는 기계적 파손과 열적 저하의 조합으로 인해 빠르고 심각하게 작동하지 않습니다.

시나리오 2: 고해상도 의료 진단 영상

추천: 압전 디스크 (다중 요소 배열).

정의: 현대적인 의료용 초음파 프로브 수백 또는 수천 개의 작고 독립적인 압전 소자 배열을 포함하는 경이로운 소형화입니다. 주요 목표는 내부 조직의 상세한 이미지를 생성하기 위해 가능한 최고의 공간 해상도와 감도를 달성하는 것입니다. 이러한 맥락에서, 압전 디스크 가 이상적인 선택입니다. 단순한 폼 팩터 덕분에 어레이에 조밀하게 패킹할 수 있으며 고유한 감도는 신체에서 돌아오는 희미한 에코를 감지하는 데 완벽합니다.

시나리오 3: 민감한 진동 및 음향 감지

추천: 압전 디스크.

정의: 여기서 핵심 기능은 기계적 에너지(진동, 압력파)를 깨끗하고 비례적인 전기 신호로 효율적으로 변환하는 것입니다. 압전 효과. 파워 핸들링은 중요하지 않습니다. 디스크의 단순하고 견고한 기하학적 구조는 들어오는 힘에 대해 직접적이고 예측 가능한 반응을 제공하므로 우수하고 비용 효율적인 센서입니다. 복잡하지 않은 구조는 장착이 쉽고 엔진 블록과 같은 시스템에 통합되어 노크나 충격을 감지합니다. 수중청음기 조립 수중 소리 감지용.

시나리오 4: 고주파 의료용 초음파 기기

추천: 압전 링.

정의: 보다 작은 규모로 사용되면서 산업용 용접공, 다음과 같은 장치 초음파 치과 스케일러 또는 수정체 유화 핸드피스(백내장 수술용)는 기본적으로 강력한 초음파 기기입니다. 치태를 효과적으로 제거하거나 눈의 수정체를 유화시키기 위해서는 고주파수에서 상당한 기계적 진동을 생성해야 합니다. 이를 위해서는 강력하고 견고한 변환기가 필요합니다. 사전 로드된 링 기반 변환기는 이러한 까다로운 작업에 필요한 기계적 진폭, 효율성 및 장기적인 신뢰성을 제공합니다. 의료 응용일관된 성능과 최종 장치 위험 제어를 보장합니다.

시나리오 5: 정밀 유량 측정(초음파 유량계)

추천: 두 기하학 중 하나를 사용할 수 있지만 피에조 링 종종 더 큰 설계 유연성을 제공합니다.

정의: 초음파 유량계는 일반적으로 송신 변환기에서 수신 변환기로 음향 펄스를 보내고 이동 시간을 측정하여 작동합니다. 흐름과 함께 이동하는 펄스와 흐름에 반대하여 이동하는 펄스의 전달 시간 차이는 유체 속도에 비례합니다. 디스크와 링 모두 활성 요소로 사용될 수 있습니다. 하지만, 피에조 링 독특한 통합 이점을 제공합니다. 비침습적 측정을 위해 파이프 외부 주위에 고정할 수 있습니다. 내부에 장착하는 경우 중앙 구멍이 흐름 경로의 방해를 방지하고 배선 경로를 지정하거나 다른 센서를 수용하는 데 사용할 수 있습니다.

Ⅶ. 기하학을 넘어서: 재료와 맞춤화의 중요한 역할

올바른 형상을 선택하는 것이 중요한 첫 번째 단계이지만, 최고의 성능을 달성하려면 더 깊은 수준의 최적화가 필요합니다. 구체적인 압전재료 링이나 디스크를 제작하는 데 사용되는 것은 모양만큼 중요합니다. 형태와 재료 사이의 시너지 효과는 초음파 장치의 잠재력을 최대한 활용하는 것입니다.

하드 대 소프트 PZT: 중요한 구별

PZT 세라믹 단일 재료가 아니라 "경질"과 "부드러움"으로 광범위하게 분류되는 공식 계열입니다. 각 유형은 다양한 작동 방식에서 탁월한 성능을 발휘할 수 있도록 고유한 특성을 갖도록 설계되었습니다.

하드 PZT (예: PZT-4, PZT-8, APC 840/841/880): 이 재료는 높은 특징을 가지고 있습니다. 기계적 품질 계수(Qm), 낮은 유전 손실, 높은 보자력장은 높은 전기적 및 기계적 스트레스 하에서 탈분극에 저항한다는 것을 의미합니다. 이러한 특성으로 인해 열 발생을 최소화하면서 전기 에너지를 진폭이 큰 기계적 진동으로 변환하는 데 매우 효율적입니다. 이는 고전력 애플리케이션을 위한 확실한 선택이며 거의 독점적으로 다음을 제조하는 데 사용됩니다. 압전 링 전력 초음파 변환기에서 발견됩니다.

부드러운 PZT (예: PZT-5A, PZT-5H, APC 850/855): 이 재료는 높은 압전 전하 상수(d₃₃), 높은 유전율 및 높은 전기기계적 결합 계수(k). 이는 극도의 민감성을 의미합니다. 이는 작은 기계적 입력(센서의 경우)에 대해 큰 전기 신호를 생성하거나 작은 전기 입력(저전력 액추에이터의 경우)에 대해 큰 변위를 생성합니다. 그들은 압전 디스크 감지 응용 분야에 사용되며, 의료 영상그리고 정밀 액츄에이터.

이 페어링의 중요성은 아무리 강조해도 지나치지 않습니다. 사용하여 피에조 링 소프트 PZT로 만들어졌습니다. 초음파 용접기 변환기가 빠르게 과열되어 전력 출력이 저하될 수 있습니다. 반대로, 하드PZT로 만들어진 디스크를 진동 센서로 사용하면 장치의 감도가 떨어지게 됩니다. 최적의 설계는 형상이 적절한 재료 등급과 일치할 때만 달성됩니다.

맞춤화의 힘: 표준 구성 요소를 뛰어넘다

최소 침습 수술 도구부터 자율 차량 센서에 이르기까지 현대 기술의 복잡성이 증가함에 따라 특정 기능에 정확하게 맞춰진 구성 요소가 필요합니다. 압전 장치의 세계 시장은 성능의 경계를 넓히는 이러한 고급 애플리케이션에 힘입어 빠르게 성장하고 있습니다. 이러한 환경에서 표준 기성 구성 요소를 사용한다는 것은 상당한 성능, 효율성 및 신뢰성을 그대로 유지한다는 의미일 수 있습니다.

진정한 돌파구는 종종 다음을 통해 달성됩니다. 맞춤형 솔루션. 재료 과학 및 제조에 대한 심층적인 전문 지식을 갖춘 전문 공급업체는 압전 소자의 모든 측면을 응용 분야의 고유한 요구 사항에 맞게 조정하는 설계 파트너 역할을 할 수 있습니다. 여기에는 다음이 포함될 수 있습니다.

• 맞춤형 기하학: 외경, 내경, 두께를 정확하게 정의하여 공진 주파수와 기계적 특성을 조정합니다.
• 맞춤형 재료 배합: 선택하거나 개발하는 것 PZT 공식 작동 환경에 맞는 특성(예: Qm, d₃₃, 퀴리 온도)의 이상적인 균형을 유지합니다.
• 특수 전극 패턴: 비틀림과 같은 복잡한 동작을 달성하거나 좁은 공간에서 전기 연결을 단순화하기 위해 세그먼트형 또는 랩 어라운드 전극을 설계합니다.
• 통합 어셈블리: 고객의 제조 공정을 간소화하기 위해 완전히 조립되고 배선된 구성 요소를 제공합니다.

부품 공급업체에서 협업 엔지니어링 파트너로의 전환은 매우 중요합니다. 이는 단지 시스템 내 부품이 아닌 전체 시스템이 최대 잠재력을 발휘할 수 있도록 완전히 최적화된 코어인 압전 소자의 공동 개발을 가능하게 합니다.

Ⅷ. 결론: 최적화된 초음파 장치를 위한 청사진

다음 중 하나를 선택합니다. 압전 링 그리고 압전 디스크 이는 단순한 선호의 문제가 아니라 초음파 장치의 성능, 신뢰성 및 궁극적인 성공에 큰 영향을 미치는 근본적인 엔지니어링 결정입니다. 증거는 각 형상이 서로 다른 애플리케이션 클래스에 최적화되어 있음을 분명히 보여주며 이러한 구분을 이해하는 것이 효율적이고 효과적인 설계를 향한 첫 번째 단계입니다.

최적의 장치에 대한 청사진을 만들려면 애플리케이션의 기본 요구 사항을 기반으로 하는 명확한 의사 결정 프레임워크를 따라 설계 프로세스를 진행해야 합니다.

1. 전력 수준 및 기능: 소자의 주요 역할은 고강도 기계적 동력(액추에이터)을 생성하는 것입니까, 아니면 희미한 기계적 신호(센서)를 감지하는 것입니까? 이것이 가장 중요한 질문입니다. 높은 전력은 피에조 링; 높은 민감도는 피에조 디스크.
2. 열 환경: 장치가 높은 전기 구동 하에서 지속적으로 작동하여 상당한 내부 열을 발생합니까? 그렇다면, 우수한 열 방출은 피에조 링 성능 저하 및 고장을 방지하는 데 필수적입니다.
3. 기계적 통합과 스트레스: 세라믹에 상당한 동적 응력을 가할 수 있는 높은 진폭의 진동이 포함된 설계입니까? 그렇다면 사전 로드된 볼트 고정 장치가 제공하는 견고성은 피에조 링 조립은 장기적인 신뢰성을 위한 중요한 요구 사항입니다.
4. 음향 및 진동 요구사항: 목표 공진 주파수는 무엇이며, 원하는 모션 유형(두께, 방사형 등)은 무엇입니까? 뚜렷하고 제어 가능한 진동 모드 피에조 링 특수 음향 출력을 위한 더 큰 튜닝 유연성을 제공합니다.

주요 시사점은 분명합니다. 압전 링 는 전력, 내구성 및 열 안정성을 위해 특별히 제작된 엔지니어링 솔루션입니다. 는 압전 디스크 감도, 단순성, 저전력 또는 감지 역할에 대한 적합성으로 인해 가치가 높은 클래식 구성 요소입니다. 구성 요소와 적용 분야의 불일치는 성능 저하로 이어지는 직접적인 경로입니다.

개념에서 시장을 선도하는 초음파 장치로의 여정은 복잡합니다. 재료과학, 기계공학, 전자공학. 수십년간의 전문지식을 활용하여 압전 세라믹 설계 프로세스의 위험을 줄이고 성능 병목 현상을 극복하며 출시 기간을 단축할 수 있습니다. 잠재적인 성과를 최대한 실현하려면 전문 파트너와의 협력이 매우 중요합니다.

전력, 효율성 또는 신뢰성을 타협하지 마십시오. 엔지니어링팀에 문의하세요 특정 애플리케이션 요구 사항을 논의합니다. 잘 어울리는 맞춤형 디자인을 위해 우리와 협력하십시오 압전 링 또는 압전 디스크 이는 귀하의 다음 기기의 고성능 심장 역할을 할 것입니다.
