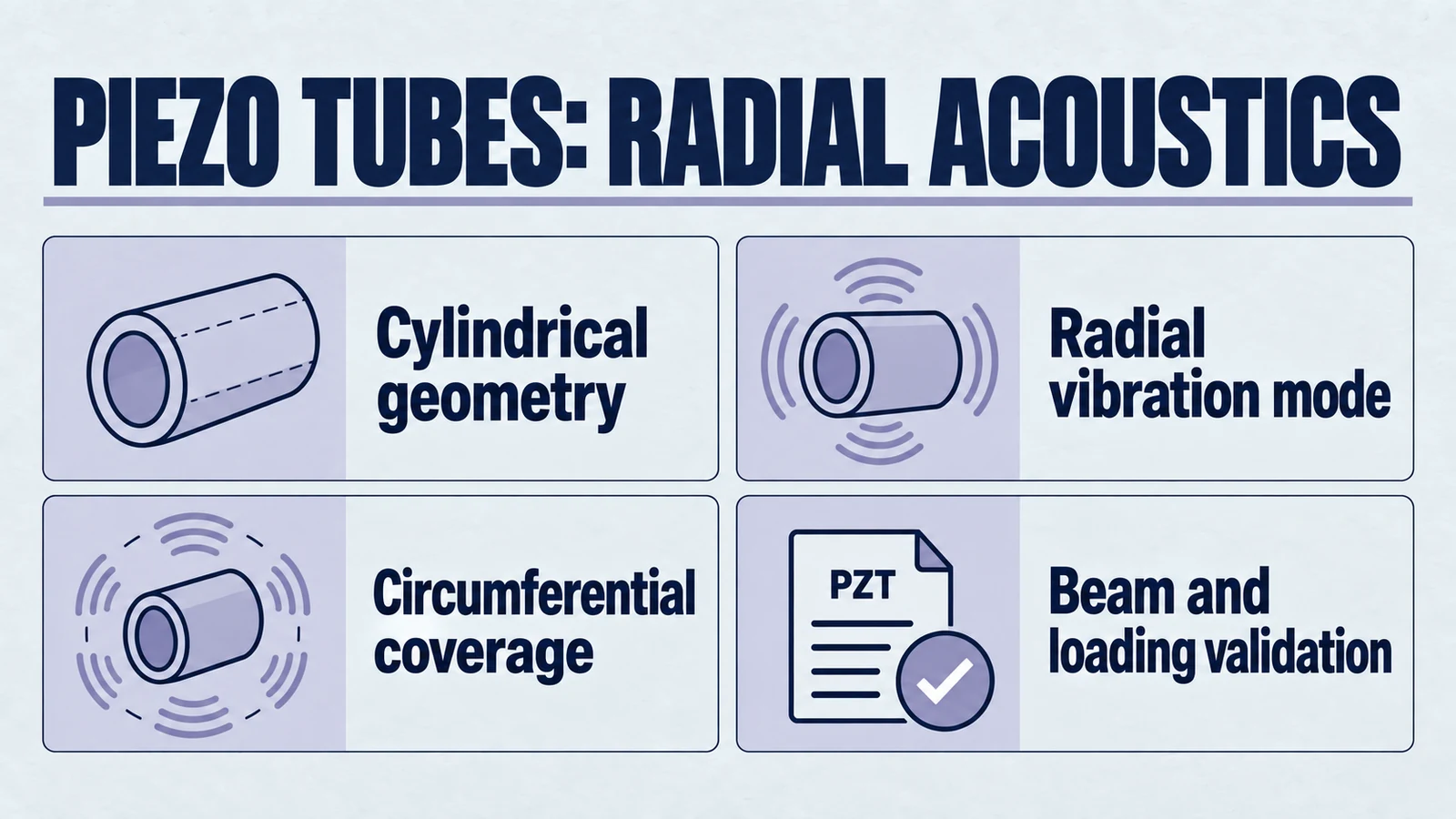

피에조 튜브: 360° 초음파 감지 및 작동에 대한 최고의 가이드

소개: 빔 너머 - 360° 상황 인식의 핵심 요구 사항

고급 감지 및 작동 분야에서 초음파는 초석 기술입니다. 수십 년 동안 엔지니어들은 압전 변환기—전기 에너지를 기계적 진동으로 변환하고 다시 되돌리는 장치로 보이지 않는 것을 보고, 극소량을 측정하고, 미세한 정밀도로 작업을 수행합니다. 의료 영상부터 산업 품질 관리까지, 이러한 구성 요소는 현대 기술의 엔진입니다.

전통적으로 초음파 기술은 어둠 속에서 집중된 광선을 절단하는 손전등과 같이 방향성이 높은 도구로 인식되어 왔습니다. 표준 평면형 디스크 모양 변환기는 음향 에너지 기둥을 방출하므로 지점 간 측정 또는 미래 지향적 이미징에 이상적입니다. 이 방향 패러다임은 매우 유용하지만 본질적인 한계가 있습니다. 이는 좁은 선형 관점을 제공하여 주변 환경의 광대한 영역을 모니터링하지 않습니다. 문제가 바로 앞에 있는 것을 보는 것이 아니라 주변의 모든 것을 이해하는 것이라면 어떻게 될까요?

이것은 점점 더 많은 고급 적용 분야이 직면하고 있는 중요한 엔지니어링 문제입니다. 수천 마일에 달하는 석유 및 가스 파이프라인의 구조적 무결성을 보장하는 엄청난 과제를 생각해 보십시오. 단순한 전방 센서로는 충분하지 않습니다. 필요한 것은 부식이나 균열을 탐지하기 위해 파이프 내벽을 360도 완벽하게 검사하는 것입니다. 어둡고 예측할 수 없는 깊은 바다를 항해하는 자율 수중 차량(AUV)을 상상해 보세요. 경로에 있는 장애물을 피하는 것뿐만 아니라 모든 각도에서 동시에 목표물을 감지하거나 주변 지도를 작성하려면 전체적인 상황 인식이 필요합니다. 또는 심장 전문의가 섬세한 동맥을 통해 카테터를 안내하는 모습을 상상해 보십시오. 2차원 X선 그림자만으로는 충분하지 않습니다. 플라크를 정확하게 평가하고 스텐트를 배치하려면 혈관벽의 실시간 단면 보기가 필요합니다.

이러한 시나리오에서는 단순한 "손전등" 빔이 부적절합니다. 필요한 것은 외부로 균일하게 방사되어 전체 환경을 동시에 비추는 에너지원인 "전구"입니다. 이것이 바로 에프엑스가 갖고 있는 능력이다. 압전 튜브또는 실린더가 전달합니다. 변환기의 기하학적 구조를 근본적으로 다시 상상함으로써, 피에조 튜브 완전한 360도 초음파 방출 및 수신이라는 새로운 차원의 감지 기능을 제공합니다.

이 형상은 선형 부분 검사를 넘어 더 넓은 원주 인식을 지원할 수 있습니다. 압전 튜브 완성된 시스템이 방사형 모드 동작을 중심으로 설계되고 검증되는 비파괴 테스트, 수중 음향 및 고급 진단 장치 아키텍처에 유용한 구성 요소입니다. 이 가이드에서는 원통형 PZT 기하학의 물리학, 엔지니어링 이점 및 적용 제약 조건을 설명합니다.

전방향 초음파의 물리학: 방사형 모드 진동에 대한 심층 분석

독특한 힘을 높이 평가하기 위해 피에조 튜브, 먼저 작동을 지배하는 기본 원리인 역압전 효과를 이해해야 합니다. 근본적으로 이 현상은 특정 세라믹 재료가 전기장에 노출될 때 예측 가능한 방식으로 팽창하거나 수축하는 물리적 변형을 설명합니다. 교류(AC) 전압이 가해지면 재료는 동일한 주파수에서 강제로 진동하여 주변 매체에 일련의 압력파를 생성합니다. 이러한 압력파는 우리가 소리라고 알고 있는 것이며, 주파수가 사람이 들을 수 있는 범위(일반적으로 20 kHz 이상)를 초과하는 경우 초음파로 분류됩니다.

모든 동안 압전 변환기 이 효과를 활용하면 변환기의 모양이 진동 방식과 결과적으로 생성되는 음향장의 모양을 결정하는 주요 요인이 됩니다. 이것이 바로 기존의 플랫 디스크와 디스크의 중요한 차이점입니다. 압전 튜브 나타난다. 부품의 기하학적 구조는 단순한 패키징 문제가 아닙니다. 이는 파동 전파의 기본 물리학을 결정합니다.

기존의 평평한 디스크 모양 변환기는 주로 "두께 모드"로 진동합니다. 평평한 면에 전압이 가해지면 디스크는 두께 축을 따라 팽창하고 수축합니다. 이 운동은 공기나 액체 기둥을 앞으로 직접 밀어내는 피스톤과 유사합니다. 그 결과 잘 정의된 지향성 초음파 에너지 빔이 생성됩니다. 이는 표준 의료용 초음파 프로브 또는 거리 측정 센서와 같이 집중된 시선이 필요한 애플리케이션에 매우 효과적입니다.

A 압전 튜브는 완전히 다른 원리인 방사형 모드 진동으로 작동합니다. 에이 피에조 튜브 은(는) 일반적으로 내부 및 외부 곡면에 전극이 부착된 속이 빈 원통형입니다. AC 전압이 튜브 벽 전체에 가해지면 전기장이 세라믹 재료를 반경을 따라 팽창 및 수축시킵니다. 이는 튜브의 전체 직경이 리드미컬하게 증가하고 감소하는 "호흡" 동작을 생성합니다.

이러한 방사형 팽창 및 수축은 압력파를 방사형 평면 주위로 바깥쪽으로 밀어냅니다. 형상, 전극 및 마운팅이 올바르게 설계되면 튜브는 집중된 전방 빔 대신 거의 전방향 원통형 필드를 생성할 수 있습니다. 이 진동 모드는 단일 고정식을 허용합니다. 압전 튜브 넓은 주변 지역을 조사합니다.

이 진동의 물리학은 복잡할 수 있습니다. 실제로 유한 길이 원통의 운동은 "결합 진동"입니다. 즉, 1차 방사형 모드가 세로(세로) 및 비틀림 모드와 같은 다른 진동 모드와 상호 작용한다는 의미입니다. 튜브의 종횡비(직경 및 벽 두께에 대한 길이)는 공진 주파수와 원하는 방사형 진동의 효율성을 결정하는 데 중요한 역할을 합니다. 따라서 피에조 튜브 특정 애플리케이션의 경우 정교한 엔지니어링 작업이 필요합니다. 형상을 최적화하려면 재료 특성과 진동 역학에 대한 깊은 이해가 필요하며, 지배적인 진동 모드가 방사형 모드임을 확인하고 원하는 360도 필드에 투사되는 에너지를 최대화해야 합니다.

이러한 물리적 구별은 설계 엔지니어에게 중요합니다. 디스크 변환기는 기계적으로 스캔하거나 배열로 배열할 수 있지만 대상 필드가 원주형일 때 원통형 요소가 더 직접적인 형상인 경우가 많습니다. 360도 인식이 목표인 애플리케이션의 경우 압전 튜브 는 여전히 완전한 음향 및 기계적 검증이 필요한 특수 제작 옵션입니다.

엔지니어링 이점: 원통형 변환기가 도움이 되는 경우

기본 물리학에서 실제 구현으로 이동하면 독특한 방사형 진동이 발생합니다. 피에조 튜브 강력한 엔지니어링 이점을 제공합니다. 고급 센서 시스템 설계자에게 기존 평면 디스크 대신 원통형 변환기를 선택하는 것은 설계를 획기적으로 단순화하고 성능을 향상하며 새로운 기능을 잠금 해제할 수 있는 전략적 결정입니다.

가장 중요한 장점은 단일 고정 구성요소로 넓은 둘레를 커버할 수 있다는 것입니다. 평면 디스크는 360도 스캔을 위해 회전이나 여러 요소가 필요할 수 있습니다. 에이 압전 튜브 실린더 주위에 방사형 장을 생성하여 기계적 복잡성을 줄일 수 있으며, 음향 경로가 이를 지원할 때 설계자가 보다 컴팩트한 감지 어셈블리를 구축하는 데 도움이 됩니다.

둘째, 원통형 구조는 넓은 방사 표면적을 제공하며 이는 높은 음향 출력과 효율성이 요구되는 응용 분야에 매우 중요합니다. 소나와 같은 분야에서는 장거리에 걸쳐 강력하고 명확한 신호를 전송하는 능력이 무엇보다 중요합니다. 튜브의 넓은 표면 덕분에 진동할 때마다 더 많은 양의 매질(예: 물)을 변위할 수 있어 더 높은 음향 출력과 뛰어난 전기음향 효율을 얻을 수 있습니다. 이는 입력된 전기 에너지의 더 많은 부분이 자율주행 차량이나 원격 센서와 같은 배터리 구동 장치에 중요한 요소인 유용한 소리 에너지로 변환된다는 것을 의미합니다.

게다가, 원통형 모양의 고유한 구조적 완전성과 단순성은 압전 튜브 매우 견고하고 통합이 쉽습니다. 단순하고 강력한 폼 팩터는 다운홀 오일 및 가스 검사 도구에서 볼 수 있는 고압 및 온도와 같은 열악한 환경에 이상적입니다. 또한 이 모양은 의료용 카테터나 수중 수중청음기용 하우징과 같은 다른 원통형 어셈블리에 완벽하게 통합되어 제조를 단순화하고 최종 제품의 신뢰성을 향상시키는 데 적합합니다.

마지막으로 다른 사람들처럼 압전 세라믹 부품, 튜브는 디자인과 맞춤화 측면에서 엄청난 다양성을 제공합니다. 그들은 다양한 범위에서 제조될 수 있습니다 납 지르콘 티탄산염(PZT) 재료- 센서 응용 분야의 고감도용으로 설계된 "연질" 세라믹부터 송신기의 고전력 처리용으로 설계된 "경질" 세라믹까지. 또한 직경, 벽 두께, 길이 등의 치수를 정밀하게 맞춤화하여 특정 공진 주파수, 전력 수준 및 공간 제약 조건을 달성할 수 있습니다. 이를 통해 엔지니어는 고주파수, 고해상도 의료 기기이든 저주파 장거리 소나 시스템이든 응용 분야의 고유한 요구 사항에 최적화된 완전 맞춤형 변환기를 개발할 수 있습니다.

이 비교 분석은 명확한 결론으로 이어집니다. 플랫 디스크는 방향성 작업에 탁월하지만 압전 튜브 종종 완전한 실시간 360도 초음파 인식이 필요한 응용 분야에 더 나은 형상입니다.

심층 응용 분야: 산업 전반에 걸쳐 사용되는 피에조 튜브

이론적 장점 압전 튜브 가장 까다로운 기술 분야의 실제 적용 분야에서 강력하게 입증되었습니다. 360도 초음파 필드를 생성하는 기본 기능은 플랫폼 기술입니다. 즉, 동일한 핵심 원리가 매우 다양한 규모와 환경에 적용되어 동일한 필수 문제인 완전한 원주 데이터의 필요성을 해결합니다. 수 마일에 달하는 산업용 파이프라인을 검사하는 것부터 인간 동맥의 섬세한 내부를 이미징하는 것까지, 피에조 튜브 중요한 활성화 구성 요소입니다.

비파괴 테스트(NDT): 파이프라인 및 시추공에서 360° 결함 탐지 달성

석유 및 가스, 발전, 제조 산업에서 파이프라인, 시추공 및 기타 원통형 구성 요소의 무결성은 매우 안전하고 경제적으로 중요한 문제입니다. 비파괴 검사(NDT)는 손상을 일으키지 않고 부식, 균열, 함유물 또는 벽 두께 변화와 같은 결함이 있는지 이러한 구조를 검사하는 방법입니다. 문제는 긴 파이프의 내부 표면 전체를 검사하는 데 있는데, 이는 기존 방법으로는 느리고 불완전한 작업입니다.

여기서 종종 "돼지"라고 불리는 초음파 검사 도구가 사용됩니다. 이러한 정교한 장치는 센서를 사용하여 파이프라인 내부를 통과하여 상태에 대한 자세한 지도를 만듭니다. 이러한 도구 중 가장 발전된 도구는 다음과 같습니다. 초음파 기술그리고 압전 튜브 디자인의 중심입니다. 돼지에는 완전한 360도 원주 범위를 제공하도록 배열된 하나 이상의 초음파 변환기 링이 장착되어 있습니다.

돼지가 움직이면서 피에조 튜브 방사형 방향으로 짧은 초음파 펄스를 방출합니다. 이러한 음파는 결합 매체(일반적으로 파이프라인의 액체 제품)를 통해 이동하여 파이프 내벽에 부딪힙니다. 파동의 일부는 "엔트리 에코"로서 변환기에 다시 반사됩니다. 나머지 파동은 파이프 벽에 들어가서 이를 통과하여 외벽에 반사되어 "뒷벽 에코"로 돌아옵니다.

시스템의 전자 장치는 이 두 가지 에코에 대한 "비행 시간"을 정확하게 측정합니다. 커플링 매체와 파이프 재료의 음속을 파악함으로써 장치는 두 가지 중요한 계산을 실시간으로 수행할 수 있습니다.

• 내벽까지의 거리: 엔트리 에코가 돌아오는 시간을 통해 파이프의 내부 직경을 정밀하게 측정하여 찌그러짐, 버클 또는 기타 기하학적 변형을 감지할 수 있습니다.
• 벽 두께: 입구 에코와 뒷벽 에코 사이의 시간 지연을 통해 파이프 벽 두께를 직접적이고 매우 정확하게 측정할 수 있습니다. 이를 통해 부식이나 침식으로 인한 금속 손실을 정확하게 매핑할 수 있습니다.

왜냐하면 압전 튜브 완전한 360도 시야를 제공하는 이 검사는 파이프의 전체 둘레를 동시에 검사하여 사각지대가 없도록 보장합니다. 압전 세라믹의 높은 감도 덕분에 미세한 결함까지 감지할 수 있으며, 이 초음파 방식은 다른 검사 기술로는 볼 수 없는 적층과 같은 중간벽 특징을 확실하게 식별할 수 있는 몇 안 되는 기술 중 하나입니다.

수중 음향: 현대 소나 및 수중음파의 핵심

물의 불투명한 특성으로 인해 소리는 수중 감지, 항해 및 통신에 가장 효과적인 매체가 됩니다. 군사 방어부터 해양 생물학, 상업 어업에 이르기까지 소리를 통해 '보는' 능력은 필수적입니다. 압전 튜브 수중 음향 장치의 두 가지 주요 유형인 능동 소나 시스템과 수동 수중청음기의 핵심 기술입니다.

액티브 소나 프로젝터: 능동 소나 시스템은 소리 펄스("핑")를 전송하고 수중 물체에서 반사되는 에코를 듣는 방식으로 작동합니다. AUV(자율 수중 차량)의 장애물 회피 또는 일반 감시와 같이 전방위 인식이 필요한 애플리케이션의 경우 압전 튜브 는 이상적인 음원입니다. 강력하고 균일한 360도 음파를 투사하는 능력을 통해 단일 핑으로 전체 주변 환경을 조사할 수 있습니다. 이를 통해 인근 잠수함, 물고기 떼, 해저 지형에 대한 완전한 그림을 얻을 수 있습니다. 원통형 변환기의 높은 전력 용량과 전기 음향 효율은 여기서 특히 중요하며, 차량 배터리의 전력 소모를 최소화하면서 장거리 감지를 가능하게 합니다.

패시브 수중청음기: 수중청음기는 본질적으로 소리를 생성하기보다는 듣기 위해 설계된 수중 마이크입니다. 해양 생물 청취부터 멀리 있는 음향 신호 감지까지 광범위한 응용 분야에 사용됩니다. 이러한 애플리케이션 중 다수에서는 전방향 수신이 매우 중요합니다. 센서는 제어된 감도로 다양한 방향에서 소리를 감지해야 합니다. 작은 싱글 압전 튜브 소형 전방향 수신기 역할을 할 수 있습니다. 어떤 방향에서든 들어오는 압력파가 실린더를 압축하면 압전 효과가 해당 전기 전압을 생성합니다.

의료 기술: IVUS를 이용한 혈관 내 이미징

360도 초음파 감지의 가장 주목할 만한 응용은 인체 심혈관계 내부라는 미세한 규모에서 나타납니다. 수십 년 동안 관상동맥 시각화의 표준은 혈관의 2차원 실루엣, 즉 "루미노그램"을 제공하는 X선 기술인 혈관조영술이었습니다. 혈관조영술은 유용하지만 혈관벽 자체를 볼 수 없으며 죽상경화증(플라크 형성)의 정도를 과소평가하는 경우가 많습니다.

이러한 한계를 극복하기 위해 IVUS(혈관내 초음파) 기술이 개발되었습니다. IVUS 시스템은 동맥을 통해 안내될 수 있을 만큼 얇은 작은 카테터와 끝에 소형 초음파 변환기를 사용합니다. 이 변환기는 동맥 내부의 실시간 360도 단면 이미지를 제공하여 열린 내강뿐만 아니라 동맥 벽에 쌓인 플라크의 두께와 특성도 드러냅니다.

IVUS 카테터의 핵심인 활성화 기술은 맞춤형 설계입니다. 압전 변환기 360도 이미징을 위해 설계되었습니다. 두 가지 기본 디자인이 있습니다.

• 기계적 IVUS: 이 시스템은 카테터 내부의 유연한 구동축에 의해 기계적으로 고속(예: 1800RPM)으로 회전하는 작은 단일 압전 요소를 사용합니다. 회전하면서 초음파 빔을 360도 원호로 빠르게 스윕하여 완전한 단면 이미지를 생성합니다.
• 솔리드 스테이트 IVUS: 이 디자인은 카테터 팁 주위에 고정된 수십 개의 소형 압전 요소(예: 64)의 원주 배열을 사용합니다. 이러한 요소는 정교한 전자 장치에 의해 순차적으로 활성화되어 움직이는 부품 없이 합성 360도 이미지를 생성합니다.

두 경우 모두 기능적 원리는 동일합니다. 완전한 원주 뷰를 달성하는 것입니다. 필요한 이미지 해상도에 필요한 고주파 초음파(일반적으로 20-40 MHz)는 정밀하게 제작된 이러한 장치에 의해 생성됩니다. 압전 부품.

솔루션 엔지니어링: 최적의 성능을 위한 올바른 피에조 튜브 선택

의 힘과 다양성에 대한 이해 압전 튜브 첫 번째 단계입니다. 엔지니어나 제품 디자이너에게 있어서 더욱 중요한 다음 단계는 이러한 이해를 기능적이고 신뢰할 수 있는 고성능 제품으로 변환하는 것입니다. 선택 및 사양 피에조 튜브 일률적인 프로세스는 아닙니다. 이는 애플리케이션의 고유한 요구 사항을 신중하게 고려해야 하는 미묘한 엔지니어링 결정입니다. 지식이 풍부하고 경험이 풍부한 제조업체와 협력하는 것이 이러한 선택을 탐색하고 최적의 설계를 달성하는 데 중요합니다.

솔루션을 설계할 때 다음과 같은 몇 가지 주요 요소를 고려해야 합니다.

1. 압전 재료 선택

세라믹 재료 자체가 변환기의 핵심입니다. PZT 재료 일반적으로 "하드" 또는 "소프트"로 분류되며 각각 고유한 특성을 갖습니다.

• 하드 PZT: 이러한 재료는 탈분극 없이 높은 전기 구동 및 기계적 응력을 견딜 수 있는 능력이 특징입니다. 기계적 손실이 낮기 때문에 강력한 음향장 생성이 주요 목표인 소나 프로젝터나 초음파 세척과 같은 고출력 전송 애플리케이션에 이상적입니다.
• 소프트 PZT: 이러한 재료는 더 높은 감도, 더 높은 유전 상수 및 더 높은 압전 결합 계수를 제공합니다. 이는 작은 기계적 진동을 전기 신호로 변환하는 데 더 효율적이라는 것을 의미합니다(또는 그 반대로). 이는 가장 희미한 신호를 감지하는 것이 중요한 수중청음기 또는 NDT 프로브의 수신 요소와 같은 센서 애플리케이션에 선호되는 선택입니다.

2. 기하학적 고려사항 및 빈도

튜브의 물리적 치수(외경, 내경(벽 두께), 길이)는 임의적이지 않습니다. 이는 변환기의 공진 주파수를 결정하기 위해 정확하게 계산됩니다.

주파수 및 해상도/범위: 모든 초음파 응용 분야에는 근본적인 균형이 있습니다. 주파수가 높을수록 파장이 짧아지므로 측정 분해능이 향상되고 작은 결함이나 특징을 감지할 수 있습니다. 이것이 의료용 IVUS 시스템이 매우 높은 주파수에서 작동하는 이유입니다. 그러나 고주파 사운드는 매체에서 더 빨리 감쇠되어 유효 범위가 제한됩니다. 낮은 주파수는 훨씬 더 멀리 침투하므로 심해 소나와 같은 장거리 응용 분야에 적합하지만 해상도가 낮아집니다.

치수 최적화: 방사형 모드의 공진 주파수는 주로 튜브의 직경과 벽 두께의 함수입니다. 숙련된 제조업체는 목표 주파수 및 성능 요구 사항에 맞춰 방사형 진동을 최적화하고 변환기의 출력 및 감도를 최대화하는 데 필요한 정확한 치수를 설계할 수 있습니다.

3. 품질과 맞춤화의 중요성

고급 시스템의 성능은 가장 약한 구성 요소만큼 우수합니다. 을 위한 압전 변환기일관되고 안정적인 성능을 얻으려면 매우 높은 품질의 재료와 정밀 제조가 필요합니다. 최종 구성 요소가 예상된 주파수와 효율성으로 작동하려면 치수에 대한 엄격한 공차, 균일한 재료 특성 및 완벽한 전극 적용이 필수적입니다. 액추에이터 역할을 하는

대부분의 고급 애플리케이션에는 고유한 제약이 있기 때문에 기성 구성 요소는 목표 음향 및 패키징 요구 사항과 일치하지 않을 수 있습니다. 맞춤형 피에조 튜브 재료, 크기, 모양 및 전극 구성을 맞춤화할 수 있으므로 장치 팀은 변환기를 전자 장치, 하우징 및 작동 환경에 더 가깝게 맞출 수 있습니다.

전문가와의 파트너십: 차세대 혁신 실현

디자인하고 통합하는 과정 압전 튜브 공동 작업인 경우가 많습니다. 의료 기기 프로그램이든 산업 인프라의 중요한 부분이든 최종 제품의 성공은 시스템 설계자와 부품 제조업체 간의 깊은 파트너십에 달려 있습니다.

360도 인식이 필요한 복잡한 감지 또는 작동 문제에 직면한 경우 당사의 전문가 팀이 도움을 드릴 준비가 되어 있습니다. 우리는 엔지니어와 협력하여 고유한 응용 요구 사항을 이해하고 맞춤형 개발을 전문으로 합니다. 압전 솔루션 강력한 성능과 신뢰성을 제공합니다.

연락처 당신의 프로젝트에 대해 토론하고 압전 튜브 귀하의 애플리케이션에 대한 다음 단계의 혁신을 실현할 수 있습니다.
