압전 액추에이터 및 마이크로 모션: 세라믹이 정밀한 움직임을 구현하는 방법
정밀 제조, 광학 정렬, 실험실 자동화, 항공우주 계측 및 전자 분야에서는 제어된 작은 움직임으로 시스템이 설계 목표를 충족하는지 여부를 결정할 수 있습니다. 이러한 모션 시스템 중 다수의 핵심은 압전 액추에이터는 압전 세라믹을 사용하여 반복 가능한 미세 동작을 생성하는 고체 장치입니다. 이 가이드에서는 압전 액추에이터의 작동 방식, 제공할 수 있는 이점, 엔지니어가 PZT 세라믹 요소를 지정하기 전에 검증해야 하는 설계 한계에 대해 설명합니다.
압전 액추에이터 이해

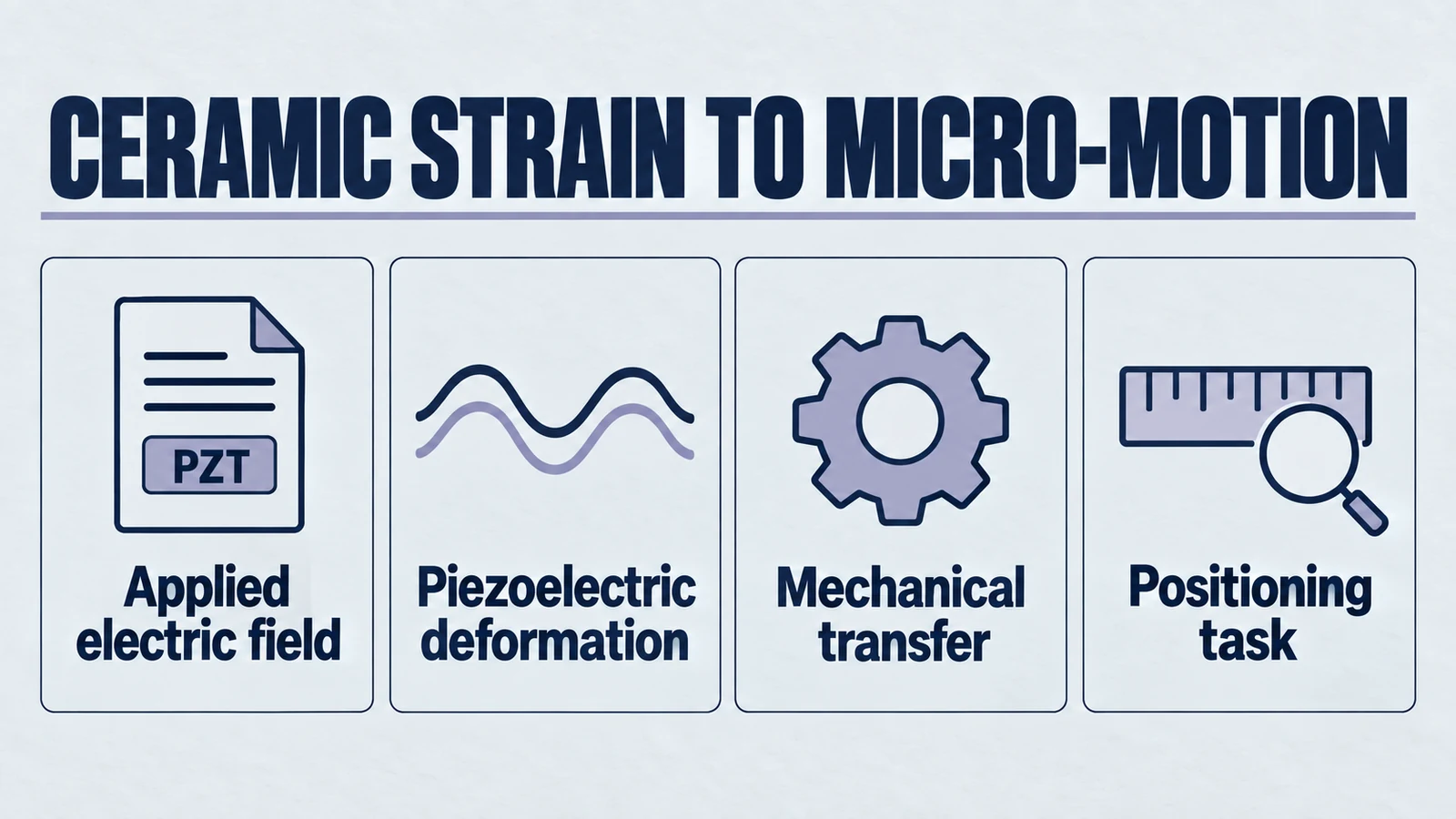

압전 액추에이터 특정 장치에 내재된 압전 효과 덕분에 전기 에너지를 정확한 기계적 변위 또는 힘으로 변환하는 특수 장치입니다. 세라믹 재료. 일반적으로 티탄산지르콘산납(PZT)인 압전 세라믹에 전기장이 가해지면 고도로 예측 가능하고 제어 가능한 방식으로 약간 변형(팽창 또는 수축)됩니다. 이러한 변형은 극히 미미하지만(종종 나노미터에서 마이크로미터 범위) 재현 가능하고 정확하므로 미세한 움직임과 위치 지정이 필요한 응용 분야에 압전 액추에이터가 필수적입니다.
압전 액추에이터의 주요 장점
1. 초고정밀도 및 정확도:
압전 액추에이터 나노미터 규모로 물체의 위치를 지정할 수 있는 탁월한 정밀도를 제공합니다. 이 초미세 제어는 반도체 제조, 광학 정렬 및 고정밀 계측에 중요합니다.
2. 신속한 응답 시간:
마이크로초 범위의 응답 시간을 갖춘 압전 액추에이터는 기존 전기 기계 액추에이터보다 훨씬 뛰어난 성능을 발휘합니다. 이 기능을 사용하면 진동 제어 및 적응 광학과 같은 분야에서 중요한 동적 환경에서 실시간 조정이 가능합니다.
3. 컴팩트한 크기와 높은 전력 밀도:
고체 상태의 특성으로 인해, 압전 액추에이터 세라믹 요소 자체 내부에서 기계 부품이 미끄러지는 것을 피하십시오. 올바른 예압, 드라이브 전자 장치, 본딩 및 환경 제어 기능을 갖춘 컴팩트한 폼 팩터 덕분에 소형 및 초소형 전자 기계 시스템(MEMS)에 통합하는 데 적합합니다.
4. 낮은 전력 소비:
압전 액추에이터는 매우 적은 전력을 소비하며 종종 밀리와트 수준에서 작동합니다. 이러한 효율성은 에너지 소비가 중요한 요소인 배터리로 작동되는 휴대용 장치 및 시스템에 이상적입니다.
압전액추에이터의 응용
1. 반도체 산업:
반도체 제조에서는 압전 액추에이터 웨이퍼와 광학 장치를 정확하게 배치하여 리소그래피 공정의 정확성을 크게 향상시킵니다. 마이크로 모션 기능을 통해 정확한 정렬이 가능하여 더 높은 수율과 성능을 보장합니다. 우리의 디스크 시리즈 세라믹 이러한 중요한 위치 확인 시스템의 기반을 제공합니다.
2. 의료 및 분석 장치 설계:
압전 액추에이터는 실험실 기기, 이미징 메커니즘, 유체 제어 어셈블리 및 기타 규제 장비 설계에서 마이크로 위치 지정을 지원할 수 있습니다. 완성된 장치 제조업체는 여전히 모션 출력, 제어 전자 장치, 재료 접촉 경로 및 규제 제출 요구 사항을 검증해야 합니다. PZT 세라믹 요소 모션 소스를 제공하는 반면 장치 수준의 안전성과 성능은 전체 시스템 설계에 따라 달라집니다.
3. 항공우주 및 방위:
항공우주 및 방위 프로그램에서는 위성이나 항공기의 적응형 구조, 진동 감쇠 및 정밀 위치 지정 시스템에 압전 액추에이터를 사용할 수 있습니다. 재료 등급, 전극 설계, 접합, 열 사이클링 및 자격 테스트는 세라믹 요소가 대상 환경에 적합한지 여부를 결정합니다. 우리의 직사각형 피에조 세라믹 요소 방향성 모션과 컴팩트한 패키징이 디자인 우선순위일 때 종종 평가됩니다.
4. 광학 및 포토닉스:
압전 액추에이터를 사용하면 레이저, 현미경, 망원경 및 광자 장치의 광학 구성 요소를 정밀하게 정렬하고 조정할 수 있습니다. 이 제어된 모션은 액추에이터, 드라이버 및 피드백 루프가 함께 설계될 때 이미징, 분광학 및 통신 애플리케이션을 지원합니다. PZT 재료 선택 감도, 스트로크, 안정성 및 드라이브 한계에 영향을 미칩니다.
미래 동향과 혁신
압전 액츄에이터 시장은 기술 발전과 소형화, 고정밀 제어에 대한 수요 증가로 인해 계속 진화하고 있습니다. 미래 혁신에는 다음과 같은 첨단 소재의 통합이 포함됩니다. 무연 피에조 세라믹 및 복합 재료를 사용하여 성능과 지속 가능성을 향상시킵니다. 또한 AI 및 고급 제어 시스템의 개발은 압전 액추에이터의 기능을 더욱 개선하여 적용 가능성과 성능 범위를 넓힐 것으로 예상됩니다.
Conclusion
압전 액추에이터, 다음의 속성에 의해 구동됩니다. 압전 세라믹, 정밀 마이크로 모션 기술의 중요한 구성 요소로 남아 있습니다. 정확성, 빠른 응답, 컴팩트한 크기 및 효율적인 전기 구동은 재료 선택, 형상 및 작동 한계가 함께 검증될 때 까다로운 OEM 설계를 지원할 수 있습니다.
