압전 세라믹 초음파 장치의 핵심으로, 전기 신호를 정밀한 기계적 진동으로 변환하여 cleaning, 원자화, 의료 영상그리고 감지 애플리케이션. 다양한 형태 중에서, 피에조 링 및 피에조 디스크 가장 일반적으로 사용되는 압전소자 초음파 산업에서. 둘 중 하나를 선택하면 제품 성능, 에너지 효율성, 내구성 및 시장 경쟁력에 직접적인 영향을 미칩니다.
이 포괄적인 가이드는 엔지니어, 조달 관리자 및 초음파 장치 개발자가 둘 중 하나를 선택할 때 차이점, 응용 분야, 성능 고려 사항 및 선택 프레임워크를 체계적으로 이해하는 데 도움이 됩니다. 피에조 링 및 피에조 디스크.

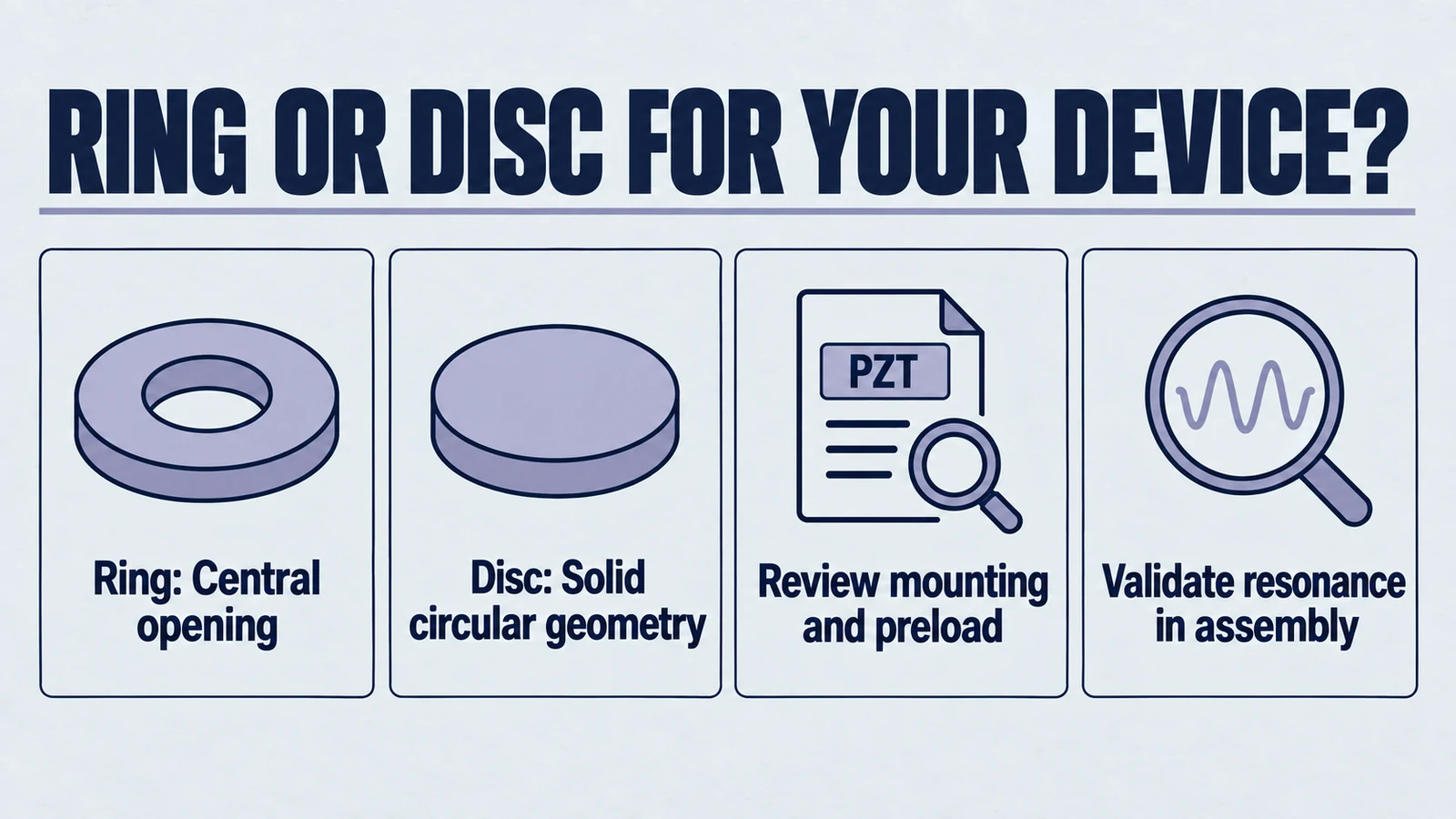

1. 압전 요소 이해: 링과 디스크
피에조 디스크란 무엇입니까?
A 피에조 디스크 편평한 원형이다. 압전 세라믹 부품 중앙 구멍이 없으며 일반적으로 상단과 하단 표면에 전극이 있습니다. 여기되면 균일하게 진동하므로 일관된 표면 진폭과 평평한 장착이 필수적인 응용 분야에 적합합니다.
피에조 링이란 무엇입니까?
A 피에조 링 모양은 유사하지만 중앙 구멍이 있어 볼트나 샤프트를 사용하여 장착할 수 있으며, 이는 정밀한 축 정렬, 클램핑 및 손쉬운 기계적 통합이 필요한 응용 분야에 특히 유용합니다. 구멍이 있으면 진동 분포가 변경되며, 이는 특정 분야에서 활용될 수 있습니다. 초음파 디자인.
2. 구조 및 장착 차이점
장착 방법
- 피에조 디스크 일반적으로 에폭시 또는 전도성 접착제를 사용하여 금속판이나 기판에 직접 접착됩니다.
- 피에조 링 볼트, 와셔 또는 스프링 구조를 사용한 기계적 클램핑이 가능하므로 고출력 초음파 시스템에서 조립 및 교체가 더 쉬워집니다.
디자인 통합
- 디스크 균일한 접촉이 필요한 평평한 변환기 표면에 이상적입니다.
- 반지 고출력 초음파 작동 시 센터링이 용이하고 기계적 안정성이 향상되었습니다.
3. 진동 모드 및 공명 동작
피에조 디스크:
- 주로 두께 및 방사형 모드에서 진동합니다.
- 균일한 진폭 분포를 제공하여 일관된 에너지 전송을 보장합니다.
- 공진주파수의 정밀한 제어가 필요한 용도에 적합합니다.
피에조 링:
- 중앙 구멍으로 인해 수정된 진동 패턴이 나타나 에너지 분포에 영향을 줍니다.
- 진폭이 큰 진동 중에 더 높은 기계적 응력을 처리할 수 있습니다.
- 기하학적 구조로 인해 더 낮은 공진 주파수를 지원할 수 있으며 이는 대형 초음파 세척 및 원자화 시스템에 도움이 됩니다.
4. 적용 적합성
피에조 디스크에 이상적인 애플리케이션:
피에조 링에 이상적인 애플리케이션:
- 고출력 초음파 세척장비
- 초음파 용접 및 절단 장치
- 의료 및 산업용 분무기
- 대면적 초음파 분무기
- 볼트 고정 Langevin 변환기가 필요한 응용 분야
5. 선택 시 성능 고려 사항
주파수 및 전력 처리
- 피에조 링 저주파, 고출력 초음파 시스템에서 효율적으로 작동할 수 있습니다.
- 피에조 디스크 정확한 제어가 필요한 고주파수, 저전력 및 중간 전력 애플리케이션에 선호됩니다.
기계적 응력 내성
- 링은 진폭이 큰 작업 중에 기계적 응력을 더욱 균등하게 분산시켜 균열 위험을 줄이고 서비스 수명을 향상시킵니다.
- 디스크는 안정적인 장착이 가능한 적당한 기계적 부하에 더 적합합니다.
효율성과 에너지 전달
- 기하학적 구조는 결합 효율성에 영향을 미칩니다. 드라이버 회로가 요소의 공진 주파수와 일치하는지 확인하십시오.
- 귀하의 용도에 맞는 올바른 두께와 직경을 선택하면 에너지 전달 효율을 극대화할 수 있습니다.
열 관리
- 고출력 초음파 응용 분야에서는 열이 발생합니다. 링을 사용하면 고정된 어셈블리에서 더 나은 열 관리가 가능합니다.
- 디스크는 박리 없이 열을 관리하기 위해 신중한 접착제 선택이 필요합니다.
6. 맞춤화 및 재료 고려 사항
At Yujie, 우리는 생산합니다 피에조 링과 디스크 고급 사용 PZT 공식 안정적이고 높은 전기기계적 결합 계수, 낮은 유전 손실, 우수한 기계적 Q 인자. 우리는 다음을 제공합니다:
- 맞춤형 외경, 두께, 내경(링용)
- 맞춤형 전극 패턴(전체, 분할, 양면)
- PZT-4, PZT-5을 포함한 재료 옵션및 까다로운 응용 분야를 위한 고출력 저손실 재료
- 배치 전반에 걸쳐 일관된 공명 성능을 위한 공차 제어
7. 단계별 선택 프레임워크
- 귀하의 애플리케이션 요구 사항을 명확히 하십시오: 작동 주파수, 전압, 전력 및 진폭 요구 사항을 정의합니다.
- 장착 제약 식별: 접착식 결합과 기계적 클램핑 중 어느 것이 더 나은지 결정하십시오.
- 진동 요구 사항 평가: 균일한 진폭(디스크) 또는 수정된 에너지 분포(링).
- 환경 조건 평가: 열 방출, 습기 및 기계적 응력 요인을 고려하십시오.
- 프로토타입 및 검증: 소규모 배치로 테스트하여 장치의 실제 성능을 확인하세요.
- 전문가에게 문의하세요: 다음과 같은 제조업체와 협력하세요. 맞춤 추천을 위한 Yujie.
8. 압전 링 및 디스크에 대한 일반적인 오해
"정밀한 용도에는 디스크가 항상 더 좋습니다."
항상 그렇지는 않습니다. 링은 올바르게 정렬되면 정밀도를 제공할 수 있고 더 높은 응력을 처리할 수 있으므로 고전력 응용 분야의 정밀도에 적합합니다.
"링과 디스크는 서로 바꿔 사용할 수 있습니다."
완전히 상호 교환할 수는 없습니다. 둘 다 압전 요소이지만 기계적 통합 및 진동 특성이 다르므로 장치의 효율성과 출력에 영향을 미칩니다.
9. 사례 연구
사례 1: 초음파 세척 장치
산업용 청소 부문의 고객은 열 안정성을 유지하면서 28 kHz에서 고전력(600W)을 처리할 수 있는 변환기가 필요했습니다. 에이 피에조 링 열적 및 기계적 안정성을 위해 볼트 클램핑이 가능하도록 선택되었으며 청소 효율성이 15% 증가했습니다.
사례 2: 의료용 분무기
1.7 MHz에서 미세한 액적 생성이 필요한 의료용 분무기의 경우, 피에조 디스크 특정 직경과 두께의 제품을 선택하여 균일한 진동과 안정적인 분무를 보장합니다.
사례 3: 초음파 센서
초음파 레벨 센서 개발자는 높은 감도와 주파수 안정성이 필요했습니다. 에이 피에조 디스크 진동 패턴이 균일하고 센서 하우징에 쉽게 접착할 수 있어 감지 범위가 10% 향상되었습니다.
10. Yujie가 귀하의 프로젝트를 지원하는 방법
Yujie는 1996년부터 압전 부품을 제조해 왔습니다.포함 압전 링 및 디스크 의료, 산업, 소비자 부문의 글로벌 OEM을 위한 제품입니다. 우리는 다음을 제공합니다:
- 디자인 선택을 위한 엔지니어링 상담
- 리드 타임이 짧은 맞춤형 샘플
- 귀하의 생산 요구에 맞는 안정적인 배치 공급
- 일관된 품질 관리 장치 가변성을 줄이기 위해
결론: 올바른 압전 소자 선택
피에조 링 및 피에조 디스크 각각은 초음파 장치의 설계, 전력 및 성능 요구 사항에 따라 고유한 이점을 제공합니다. 구조, 진동 동작 및 적용 분야 적합성의 차이점을 이해함으로써 제품의 효율성과 수명을 향상시키기 위한 정보에 입각한 선택을 할 수 있습니다.
최적의 선택에 도움이 필요한 경우 압전소자 귀하의 초음파 장치의 경우, 유지에에게 연락하기 자세한 상담을 위해
