소개: 부품 차이로 인한 높은 비용
고성능 엔지니어링에서는 의료 진단, 산업 자동화, 고급 소비자 전자 제품은 종종 일관된 구성 요소 동작에 의존합니다. 엔지니어와 OEM(Original Equipment Manufacturer)의 경우 압전 세라믹 부품 단순한 조달 결정 그 이상입니다. 사양을 벗어난 세라믹 요소가 의료용 초음파 변환기, 산업용 용접 혼또는 소나 어레이는 시스템 수준의 위험, 재작업, 보증 노출 및 검증 지연을 초래할 수 있습니다. 따라서 초기 구성 요소 비용은 검증, 수입 검사 및 현장 신뢰성 비용과 비교하여 평가되어야 합니다.
이러한 현실은 "신뢰할 수 있는" 공급업체를 구성하는 요소에 대한 재평가를 요구합니다. 예측 가능한 신뢰성은 마케팅 슬로건이 아닙니다. 이는 시스템 통합 중 재료, 처리, 검사 및 지원에 대한 문서화된 제어에서 비롯됩니다. Yujie Ltd.는 1996년 창립 이래 OEM 팀을 위한 압전 세라믹 제조 및 엔지니어링 지원에 주력해 왔습니다. 이 분석은 공급업체의 신뢰성을 재료 과학, 프로세스 제어, 검증 및 엔지니어링 파트너십이라는 네 가지 실질적인 기둥으로 나눕니다.
성능의 기반: 재료 수준에서 설계된 신뢰성

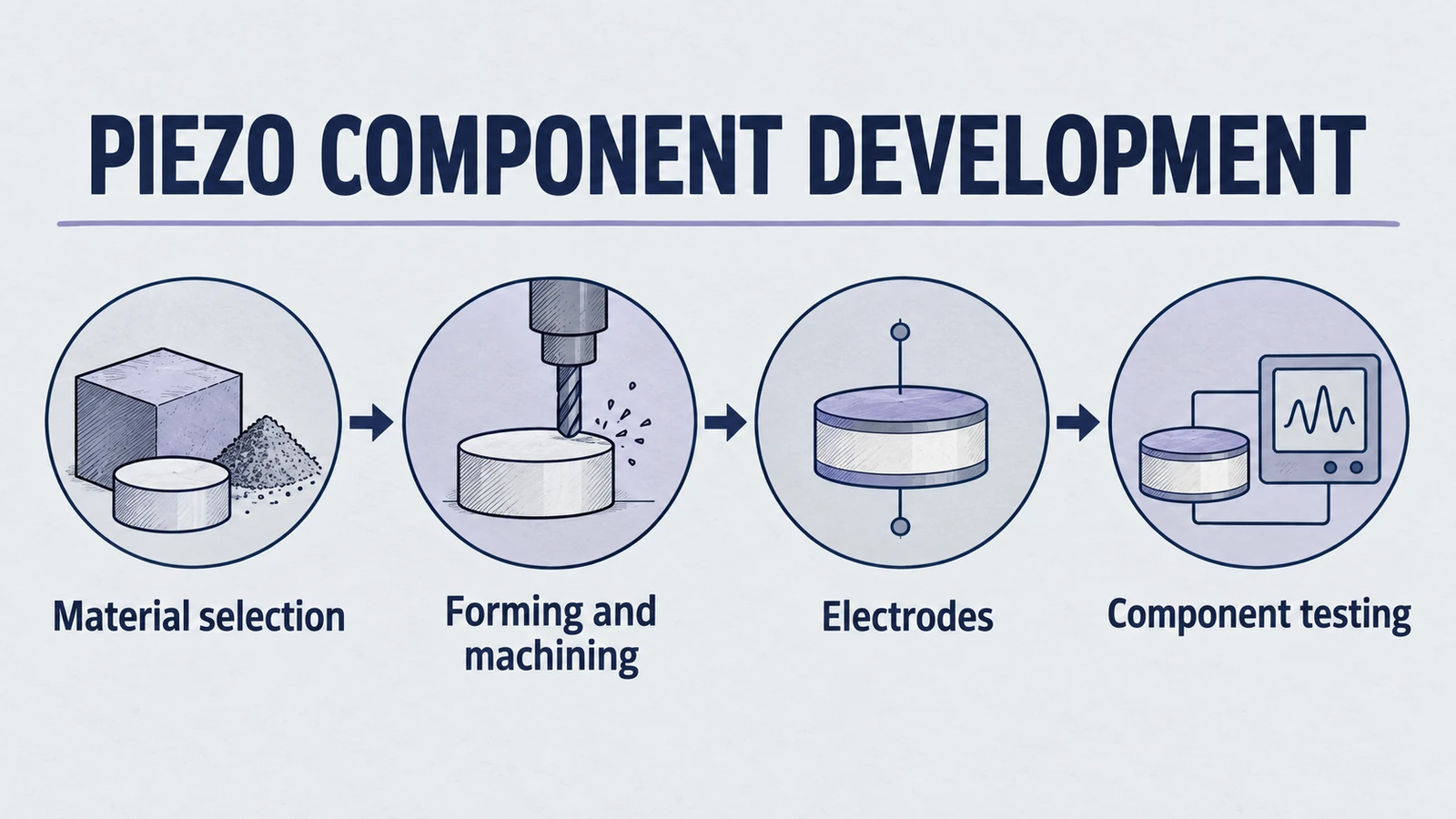

모든 압전 장치의 무결성은 재료 수준에서 시작됩니다. 잘못된 재료로 제작된 잘 가공된 부품이라도 작동 목표를 놓칠 수 있습니다. 따라서 Yujie의 제조 철학은 화학에서 시작됩니다. 압전 세라믹그런 다음 재료 선택을 형상, 폴링, 전극 및 최종 테스트에 연결합니다. 이는 OEM 팀에게 일관된 구성 요소 동작을 위한 더 강력한 기반을 제공합니다.
사내 제제화 및 응용 분야별 화학
타사 기성 분말에 의존하는 제조업체와 달리 Yujie의 신뢰성 제어는 자체 제제화에서 시작됩니다. PZT (납 지르콘 티탄산염) 재료. 이 공정은 납, 지르코늄, 티타늄 등 고순도 금속 산화물과 재료의 최종 특성을 미세 조정하는 독점 도핑제를 정밀하게 계량하고 혼합하는 것으로 시작됩니다. 이 혼합물은 약 1000°C에서 하소를 거쳐 PZT 결정 구조를 형성한 후 밀링 및 분무 건조를 거쳐 일관된 압축에 필수적인 균일한 과립을 생성합니다. 가장 기본적인 화학물질 수준에서의 이러한 수직적 통합은 중요한 차별화 요소입니다. 이는 미리 만들어진 분말을 구매하는 제조업체가 제어할 수 없는 엄청난 변동성의 원인을 제거하여 Yujie가 특정하고 까다로운 응용 분야에 맞게 재료를 엔지니어링할 수 있도록 합니다. 이해 지오메트리가 성능에 미치는 영향 디자인 과정에서도 마찬가지로 중요합니다.
이러한 심층적인 재료 전문 지식은 Yujie의 다양한 독점 PZT 등급 포트폴리오에서 분명하게 드러납니다. 이 회사는 "단단한" PZT 재료부터 "부드러운" PZT 변형까지 다양한 공식을 제공하며 각각은 다양한 물리적 요구에 최적화되어 있습니다. 예를 들어, 다음과 같은 고출력 초음파 애플리케이션 산업용 세척 및 welding 낮은 에너지 손실, 높은 기계적 안정성 및 높은 전기 구동 하에서 탁월한 탈분극 저항을 제공하는 Yujie의 P-81(PZT-8와 동일)과 같은 "단단한" 세라믹이 필요합니다. 반대로, 다음과 같은 고감도 애플리케이션은 의료 진단 센서, 수중 음향또는 비파괴 검사(NDT) 프로브는 더 높은 압전 전하 계수와 미세한 기계적 응력에 대한 더 큰 반응성을 제공하는 P-33(PZT-5A와 동일)와 같은 "연질" PZT 세라믹의 이점을 활용합니다. 재료 화학을 응용 물리학에 일치시키는 능력은 부품이 의도한 환경에서 안정적으로 작동하도록 보장하는 첫 번째이자 가장 중요한 단계입니다.
재료 과학을 정량화 가능한 성능으로 전환
Yujie의 재료 과학 작업은 측정 가능한 성능 지표를 통해 문서화됩니다. 두 가지 주요 사양은 구성 요소 비교 중에 특히 유용합니다.
- 낮은 유전 손실: 압전 재료의 에너지 효율을 나타내는 주요 지표는 tanδ로 표시되는 유전 손실 탄젠트입니다. 이 값은 재료가 전기장을 받을 때 열로 소산되는 에너지를 정량화합니다. tan δ가 낮을수록 듀티 사이클이 높은 산업 시스템에서 열 축적을 줄이는 데 도움이 될 수 있습니다. Yujie PZT 등급은 애플리케이션에서 요구하는 저손실 작동을 위해 선택할 수 있습니다.
- 감도 및 반응: 감지 응용 분야의 경우 압전 전하 계수는 중요한 비교 지표입니다. Yujie의 재료 데이터는 신호 응답, 변위 및 반복성이 온도, 드라이브 레벨 및 기계적 부하와 균형을 이루어야 하는 센서 및 액추에이터 설계를 지원할 수 있습니다.
Yujie는 원시 산화물에서 PZT 공식을 제어함으로써 이러한 우수한 성능 특성을 재료의 DNA 자체에 구축하여 다운스트림 처리만으로는 달성할 수 없는 신뢰성의 기반을 구축합니다.
일관성을 위한 청사진: 개념부터 구성 요소까지 세심한 프로세스 제어
우수한 응용 분야별 재료를 기반으로 하는 신뢰성의 다음 기둥은 해당 재료의 잠재력을 단 한 번이 아니라 수십만 번에 걸쳐 물리적으로 일관된 구성 요소로 변환하는 능력입니다. Yujie는 모든 단계에서 일관성이 체계적으로 엔지니어링되는 투명하고 엄격하게 제어되는 제조 "청사진"을 통해 이를 달성합니다. 이 프로세스는 생산 능력이 200,000이 넘는 제조 지점 Hongjie Technologies에서 운영하는 최첨단 3,000제곱미터 규모의 공장 내에서 대규모로 실행됩니다. 압전 세라믹 칩 매월.
정밀 성형과 경화 세라믹 가공 기술
제조 과정은 강력한 유압 프레스를 사용하여 준비된 PZT 과립을 "녹색"(비소성) 형태로 압축하는 것으로 시작됩니다. 단순한 형상은 직접 누를 수 있지만 다음과 같은 복잡한 형상은 누를 수 있습니다. tubes, 반구 또는 복잡한 윤곽이 있는 구성 요소에는 고급 가공이 필요합니다. 중요한 결정 포인트는 부드러운 녹색 부품을 가공할지 최종 소결 세라믹을 가공할지 여부입니다. 최고의 정밀도를 위해서는 소결 세라믹 가공이 필요합니다. 그러나 이는 상당한 엔지니어링 과제를 제시합니다. 소결된 PZT은 매우 단단하고 부서지기 쉬우므로 "부품 고장으로 이어질 수 있는 미세 균열이나 치핑을 발생시키지 않고 가공하기가 매우 어렵습니다".
이러한 미세 균열은 장기적인 신뢰성에 심각한 위협이 됩니다. 이는 표준 생산 후 전기 테스트 중에 감지할 수 없는 응력 집중 지점 역할을 합니다. 그러나 구성 요소가 실제 작동 시 고주파수 기계적 진동과 전기장에 노출되면 이러한 잠재 결함이 전파되어 결국 심각한 파손과 조기 현장 고장으로 이어질 수 있습니다. Yujie는 수십 년간의 전문 경험과 고급 다이아몬드 팁 도구를 활용하여 경화 세라믹을 엄격한 치수 공차로 가공함으로써 이러한 중대한 위험을 완화합니다. 잠재적인 결함의 형성을 방지하는 이러한 전문 지식은 모든 구성 요소의 장기적인 운영 무결성을 보장하는 데 매우 중요하지만 종종 간과되는 요소입니다.
최적의 특성을 위한 제어된 소결 및 폴링
성형 후 그린 부품은 고온로에서 소결됩니다. 이것은 단순한 베이킹 과정이 아닙니다. 이는 정밀하게 제어되는 열역학적 현상입니다. Yujie는 램프 속도, 유지 시간, 대기 조건을 포함한 전체 온도 프로필을 꼼꼼하게 관리합니다. 왜냐하면 이 프로필이 "최종 밀도와 입자 구조를 직접 결정하고, 결과적으로 세라믹의 기계적 강도와 전기적 특성에 영향을 주기" 때문입니다. 소결 후에 전도성 은 전극이 적용되고 부품이 폴링됩니다. 이 마지막 중요한 단계에서 높은 온도에서 강한 DC 전기장이 적용되어 세라믹 내의 강유전성 영역을 정렬하여 압전 특성. 폴링 프로세스의 전기장 강도, 온도 및 지속 시간은 부품 간 최대 압전 활동과 일관된 성능을 보장하기 위해 세심하게 관리됩니다. 모든 단계의 프로세스 제어에 대한 집착은 100,000번째 부품이 첫 번째 부품과 동일하게 작동하도록 보장합니다.
품질 보증: 전체 검증 시스템
성능이 가장 중요한 산업에서는 웹사이트의 품질 인증서만으로는 신뢰성을 입증하기에 충분한 문서가 아닙니다. 신뢰성이 높은 부품의 경우 단순히 주장하는 것이 아니라 신뢰성이 입증되어야 합니다. Yujie는 고객에게 모든 단일 배송에 대한 품질 및 일관성에 대한 실질적인 구성 요소 수준 증거를 제공하기 위해 기본 표준을 훨씬 뛰어넘는 "총체적 검증"이라는 철학을 확립했습니다.
ISO 9001 너머: 100% 테스트의 필수 요소
Yujie의 공장은 공급업체 자격을 위한 유용한 기반인 ISO 9001 품질 관리 관행에 따라 운영됩니다. 그러나 의료 기기, 항공우주 또는 산업 자동화 프로그램에 적용되는 경우 인증서 자체가 개별 구성 요소의 성능을 확인하지는 않습니다.
차별화의 중요한 포인트는 테스트 방법에 있습니다. 많은 공급업체는 통계적 일괄 샘플링에 의존하는데, 이는 일부 애플리케이션에는 충분할 수 있지만 높은 신뢰성 프로그램에는 충분한 데이터를 제공하지 못할 수 있습니다. Yujie는 정전 용량(C), 소산 인자(tan δ), 공진 주파수(F)와 같은 중요한 매개변수에 대해 문서화된 테스트를 수행할 수 있습니다.r) 및 압전 전하 계수(d₃₃)는 고객의 응용 분야 및 주문 요구 사항에 맞춰 검사 계획을 수립합니다.
데이터 투명성 및 구성요소 수준 추적성
이 엄격한 테스트 프로토콜은 데이터 투명성에 대한 확고한 약속과 결합됩니다. Yujie가 제공하는 모든 배송에 대한 전체 테스트 보고서 및 완전한 배치 추적성 데이터. 이는 선택사항이 아닙니다. 그것은 표준 관행입니다. 이 보고서는 로트 번호를 통해 특정 구성 요소를 측정된 전기 및 물리적 데이터에 직접 연결하여 고객의 품질 보증 및 프로세스 제어를 위한 귀중한 데이터 로그를 제공합니다.
이러한 관행은 공급업체 관계의 역동성을 근본적으로 변화시킵니다. 광범위한 입고 품질 관리(IQC)에 상당한 시간과 자원을 투자해야 하는 고객의 입증 책임이 공급업체로 이전됩니다. 검증된 구성요소 수준 데이터를 제공함으로써 Yujie는 고객이 중복 테스트를 줄이거나 없애고 자체 제조 및 조립 일정을 가속화할 수 있도록 지원합니다. 이를 통해 맹목적인 신뢰 관계가 검증된 파트너십 관계로 전환되어 고객이 훨씬 더 높은 수준의 확신과 효율성을 가지고 Yujie 구성 요소를 통합할 수 있습니다.
파트너십 승수: 전문 엔지니어링 협업을 통한 위험 제거 혁신
세계에서 가장 신뢰할 수 있는 구성요소라도 시스템에 부적절하게 설계되면 여전히 실패할 수 있습니다. 이를 인식하고 진정으로 신뢰할 수 있는 제조업체는 책임을 공장 현장을 넘어 확장하고 전문 엔지니어링 파트너로 행동해야 합니다. Yujie의 네 번째 신뢰성 기둥은 초기 컨셉부터 대량 생산까지 고객을 위한 전체 제품 개발 라이프사이클에서 위험을 제거하도록 설계된 협업 모델입니다. 이 접근 방식은 거래적인 "공급업체"와 협력적인 "파트너" 간의 차이를 기반으로 구축되었습니다.
선제적인 설계 최적화 및 전문가 컨설팅
경험이 풍부한 엔지니어링 팀과 함께 압전 기술 1996년부터 Yujie는 단순한 구성요소 이상의 제품을 제공하고 있습니다. 엔지니어링 지원을 제공합니다. 파트너십은 구매 주문이 발행되기 훨씬 전에 시작되며, 사전 판매 기술 상담과 엔지니어링 전문가와의 직접적인 접촉을 통해 시작됩니다. Yujie는 고객과 협력하여 OEM 및 ODM 서비스를 제공합니다. 맞춤형 공식, 기하학적 구조 및 전극 패턴 애플리케이션 요구 사항에 맞게 조정됩니다.
결정적으로 이 지원에는 유한 요소 분석(FEA)과 같은 고급 시뮬레이션 도구가 포함됩니다. FEA을 통해 Yujie의 엔지니어는 고객이 의도한 어셈블리 내에서 진동 모드 및 공진 주파수와 같은 구성 요소의 성능을 모델링할 수 있습니다. 이러한 사전 예방적 분석은 설계를 최적화하고, 복잡한 통합 문제를 해결하며, 제조 가능성을 보장하는 데 도움이 됩니다. before 값비싼 물리적 툴링을 사용하여 개발 주기를 대폭 단축하고 비용이 많이 드는 설계 오류를 방지합니다.
원활하고 문서화된 확장성
공급업체 관계에서 흔히 발생하는 실패 지점은 성공적인 프로토타입에서 대량 생산으로 전환하는 것입니다. 프로세스가 강력하게 제어되지 않으면 볼륨이 증가함에 따라 성능과 품질이 저하될 수 있습니다. Yujie는 프로세스 검증을 위한 문서화된 성숙한 방법론을 통해 이 중요한 과제를 해결합니다. 생산부품 승인 프로세스(PPAP). 자동차 산업에서 시작된 PPAP는 공급업체의 생산 프로세스가 모든 설계 요구 사항을 대규모로 충족하는 부품을 일관되게 생산할 수 있도록 보장하기 위한 엄격한 프레임워크입니다.
PPAP의 구체적인 언급과 사용은 정교한 산업 고객에게 강력한 신호입니다. 이는 상품 공급업체가 따라올 수 없는 수준의 프로세스 규율, 품질 관리 및 확장성을 전달합니다. 이는 고객이 프로토타입 단계에서 승인한 성능이 10,000번째 또는 100,000번째 장치에서 받게 될 정확한 성능이라는 문서화된 보증을 제공합니다. 문서화되고 반복 가능한 프로세스에 대한 이러한 노력은 Yujie가 대량 제조를 위한 신뢰할 수 있는 장기 파트너로서의 입지를 확고히 합니다.
정말로 신뢰할 수 있는 압전 파트너를 위한 전략적 선택
증거는 분명합니다. 압전 세라믹 부품의 진정한 신뢰성은 단일 속성이 아니라 전체적이고 깊이 통합된 시스템의 창발 속성입니다. 화학적 수준에서 성능을 제어하는 소재 과학의 숙달에서 탄생합니다. 첫 번째 부분부터 마지막 부분까지 일관성을 보장하는 세심한 공정 관리를 통해 굳어집니다. 투명한 구성요소 수준의 데이터를 제공하는 종합 검증 시스템을 통해 입증됩니다. 그리고 이는 혁신의 위험을 줄이고 프로젝트 성공을 보장하는 엔지니어링 파트너십을 통해 극대화됩니다.
가능성을 평가할 때 압전 세라믹 제조업체, 엔지니어와 조달 관리자는 데이터시트와 가격 견적 그 이상을 살펴봐야 합니다. 공급업체의 기본 역량과 품질 철학을 바탕으로 전략적 결정을 내려야 합니다. 다음 표는 상용 공급업체와 실제 엔지니어링 파트너를 구별하기 위한 리트머스 테스트 역할을 합니다.
| 평가기준 | 상품 공급자 접근 방식 | Yujie 엔지니어링 파트너 표준 |
|---|---|---|
| 자재 관리 및 과학 | 표준 규격품을 사용합니다. PZT 재료 grades. | 최적의 성능을 위해 원시 산화물로 가공된 독점 공식(예: P-41, P-81) 및 맞춤형 재료 솔루션을 개발합니다. |
| 품질 및 테스트 | ISO 9001 인증을 받았습니다. 통계적 배치 샘플링에 의존합니다. | ISO 9001 너머에서 수행 모든 중요 매개변수에 대한 100% 테스트 (d₃₃, Fr, C) 모든 단일 구성 요소에 대해. |
| 데이터 투명성 | 일반적인 값이 포함된 일반 데이터시트를 제공합니다. | 제공합니다 완전하고 상세한 테스트 보고서 및 완전한 배치 추적성 데이터 모든 개별 배송에 포함됩니다. |
| 엔지니어링 지원 | 가격 견적을 제공할 최종 도면을 기다리고 있습니다. | 공동 설계 검토를 제공합니다. FEA 시뮬레이션 성능 사전 툴링을 최적화하고 전문 엔지니어에 직접 접근할 수 있습니다. |
| 확장성 보장 | 미래의 생산 능력을 충족할 수 있다는 약속을 드립니다. | 활용 문서화된 생산 부품 승인 프로세스(PPAP) 문서화된 품질로 프로토타입부터 대량 생산까지 원활하게 확장할 수 있습니다. |
결론: 신뢰할 수 있는 고성능 구성 요소를 위한 파트너
이러한 더 높은 표준을 구현하는 파트너를 선택하면 단순히 구성 요소를 구입하는 것이 아닙니다. 귀하는 성능에 투자하고 위험을 완화하며 제품의 장기적인 성공을 보장합니다. 표준 공급업체의 한계를 뛰어넘으려면 Yujie Technology와 협력하십시오.
당사의 포괄적인 제품군을 살펴보십시오. 압전 디스크, rings, plates그리고 tubes. 당사의 애플리케이션별 솔루션을 알아보세요. 초음파 세척, welding, 미용기기그리고 감지 애플리케이션. 엔지니어링팀에 문의하세요 오늘 귀하의 응용 분야에 대한 구체적인 요구 사항에 대해 논의하고 진정으로 신뢰할 수 있는 제조 파트너가 만들 수 있는 실질적인 차이를 발견하기 위해 모였습니다.
