분무기 장치를 작업하는 R&D 엔지니어 또는 제품 관리자의 경우 초음파 분무기 변형기 소액 구매 부품으로 취급되는 경우가 많습니다. 실제로 변환기 내부의 압전 세라믹 요소는 주파수 동작, 진동 안정성, 열 발생 및 생산 로트 전반의 반복성에 영향을 미칠 수 있습니다.
이는 우리가 조달 역설이라고 부르는 소싱 문제를 야기합니다. 몇몇 공급업체는 동일한 공칭 주파수, 정전 용량, 직경 및 공차를 가진 부품을 제공할 수 있습니다. 서류상으로는 데이터시트가 서로 교체 가능한 것처럼 보입니다. 조립된 장치에서는 매우 다르게 작동할 수 있습니다.
엔지니어는 다음에 대한 데이터시트를 수집할 수 있습니다. PZT 세라믹 디스크, 링 또는 결합 요소에 대해 유사한 값을 확인합니다. 데이터시트에는 분말 제제 제어, 소결 일관성, 전극 품질, 유전 손실, 노화 거동, 결합 권장 사항 또는 로트 간 변동이 표시되지 않을 수 있습니다.
소비자 시장은 혼란을 증폭시킵니다. 가정용 가습기와 조절식 분무기 장치는 모두 압전 진동을 사용할 수 있지만 엔지니어링 요구 사항은 동일하지 않습니다. 모든 원자화 세라믹을 필수품 액세서리로 취급하는 디자이너는 불필요한 재설계, 검증 및 생산 위험을 물려받을 수 있습니다.
최종 분무기 시스템은 장치 제조업체의 검증을 받아야 합니다. Yujie의 역할은 더욱 구체적입니다. 피에조 세라믹 요소, PZT 재료 선택, 형상, 전극 옵션 및 배치 데이터입니다.
이 가이드에서는 "사양 내" 구성 요소 뒤에 있을 수 있는 숨겨진 위험에 대해 설명하고 분무기 변환기 내부의 세라믹 요소를 지정하기 위한 실용적인 프레임워크를 제공합니다.

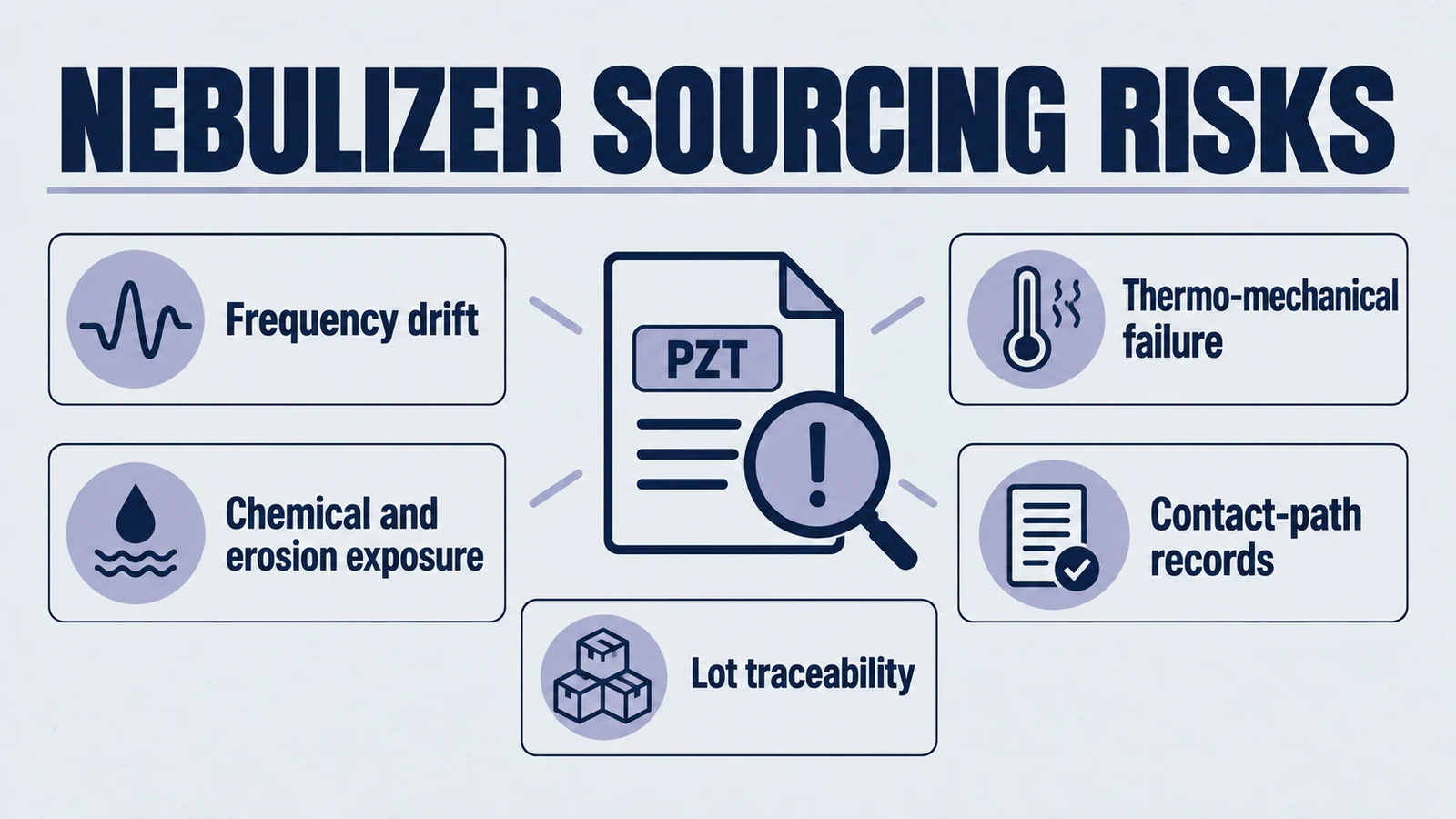

실패 분석: "사양 내" 변환기가 현실 세계에서 실패하는 이유
변환기는 들어오는 검사 값을 충족하면서도 완성된 어셈블리에서 여전히 문제를 일으킬 수 있습니다. 이러한 실패는 단순한 데이터시트로는 완전히 예측할 수 없는 재료 과학 및 제조 공정에 뿌리를 두고 있는 경우가 많습니다.
실패 모드 1: "조용한" 실패 – 주파수 드리프트 및 투여량 비효율성
에어로졸 장치에서는 미스트 출력과 액적 크기 분포가 완성된 장치 수준에서 검증됩니다. 피에조 요소는 선택된 구동 조건에서 안정적인 진동을 유지함으로써 기여합니다.
빈도가 전부는 아닙니다. 메시 디자인, 액체 특성, 구동 파형, 기계적 장착 및 온도가 모두 중요합니다. 그러나 부하가 걸린 상태에서 세라믹 요소가 표류하는 경우 시스템 팀은 들어오는 구성 요소 기록이 허용 가능한 것처럼 보일 때에도 출력 변경을 볼 수 있습니다.
저렴한 비용 초음파 분무기 변형기는 공장에서 목표 주파수로 측정하더라도 접착, 가열 또는 장시간 작동 후에는 다르게 반응할 수 있습니다. 그렇기 때문에 엔지니어링 팀은 실제 어셈블리에서 공진 동작, 임피던스, 정전 용량 및 열 동작을 검토해야 합니다.
이 문제는 장치에서 여전히 눈에 보이는 안개가 발생할 수 있기 때문에 놓치기 쉽습니다. 더 유용한 질문은 완성된 장치가 온도, 듀티 사이클, 액체 및 노화 테스트 후에도 자체 출력 및 검증 목표를 계속 충족하는지 여부입니다.
이는 고전적인 애플리케이션 내 불일치입니다. 즉, 기계적으로는 활성화되지만 완성된 설계 목표에 비해 충분히 안정적이지 않습니다.
고장 모드 2: 열-기계적 고장
압전 세라믹 100% 효율적이지는 않습니다. 작동 중에 유전체 및 기계적 손실로 인해 열이 발생할 수 있습니다. 수요가 적은 소비자용 액세서리에서는 관리가 가능할 수 있습니다. 소형의 높은 듀티 사이클 장치에서 열 부하는 주요 엔지니어링 과제가 됩니다.
세라믹 요소가 과열되면 전기적으로 변위되거나 출력이 손실되거나 열-기계적 응력으로 인해 균열이 발생할 수 있습니다. 근본 원인은 드라이브 설계, 장착, 열 경로 불량 또는 세라믹 자체의 높은 유전 손실일 수 있습니다.
이것이 배치 제어가 중요한 이유입니다. 유전 손실은 1차 치수와 공칭 주파수가 일치하는 경우에도 세라믹 로트마다 다를 수 있습니다. PZT 자재 프로세스를 관리하는 공급업체는 카탈로그 값만 전달하는 리셀러보다 더 유용한 데이터를 제공할 수 있습니다.
조달 역설은 R&D 팀이 한 로트에서 "황금 샘플"을 검증한 후 나중에 약간 다른 세라믹 조건으로 만들어진 생산 로트를 받을 때 나타납니다. 조립이 까다로워질수록 배치 기록과 들어오는 비교 테스트가 더욱 중요해집니다.
실패 모드 3: 성능 저하 실패 - 캐비테이션 침식 및 화학적 공격
An 초음파 분무기 변형기 독립적으로 작동하지 않습니다. 이는 액체 경로, 멤브레인, 접착 시스템, 하우징 및 구동 회로에 연결됩니다. 각 인터페이스는 내구성에 영향을 미칠 수 있습니다.
일부 설계에서는 음향 활동, 세척 화학 또는 부식성 액체로 인해 노출된 표면에 부식이나 재료 공격이 발생할 수 있습니다. 세라믹이 액체 경로에서 분리되면 설계 과제는 접착, 진동 전달 및 밀봉 안정성으로 변경됩니다.
이러한 이유로 재료 선택은 세라믹 유형에서 멈출 수 없습니다. 완성된 장치 팀은 코팅, 전극, 접착제, 절연 설계, 세척 환경 및 검증 방법을 고려해야 합니다. 세라믹 공급업체는 재료 추적성과 명확한 부품 구성 정보를 통해 이 작업을 지원할 수 있습니다.
중요한 격차: 규제 장치 소싱에 필요한 것
규제 대상 장치 소싱에는 표준 데이터시트만으로는 충분하지 않습니다. 광범위한 라벨에 의존하는 대신 조달 팀은 부품 공급업체가 제공할 수 있는 문서와 완제품 제조업체에 남아 있는 검증이 무엇인지 물어봐야 합니다.
요구사항 1: 자재 접촉 검토 및 숨겨진 리드 질문
PZT은 지르콘산 티탄산 납을 나타내며 납은 세라믹 화학의 일부입니다. 많은 장치에서 세라믹은 젖은 재료로 사용되지 않습니다. 유체 경로에서 분리, 코팅, 캡슐화 또는 분리될 수 있습니다. 완성된 장치 제조업체는 해당 접촉 경로 전략을 정의하고 검증해야 합니다.
Yujie는 추적 가능한 정보를 제공하여 이 검토를 지원합니다. PZT 재료 해당되는 경우 정보, 세라믹 로트 제어 및 부품 구성 세부 정보. 고객의 설계에 다른 재료 전략이나 격리 접근 방식이 필요한 경우 프로토타입 툴링 전에 이에 대해 논의해야 합니다.
이것이 바로 구성 요소 수준의 표현이 정확해야 하는 이유이기도 합니다. 세라믹 요소만으로는 완성된 장치가 규정을 준수하지 않습니다. 규정 준수 및 물질 접촉 검증은 시스템 수준의 책임입니다.
요건 2: 추적성 및 Lot 통제
규제되고 신뢰성이 높은 OEM 프로그램에는 명확한 정보 체인이 필요합니다. 어떤 세라믹 재료가 사용되었나요? 어느 로트에서 샘플이 생산되었나요? 어떤 테스트 값이 기록되었나요? 전극, 두께, 직경, 정전용량 등이 일관되게 관리되었는가?
향후 테스트 결과가 변경되면 OEM는 추측으로 다시 시작하지 않고 로트를 비교할 수 있어야 합니다. 추적성은 화려하지는 않지만 확장 중 혼란을 방지하는 가장 강력한 보호 기능 중 하나입니다.
여기서 원자재 공급업체는 숨겨진 비즈니스 위험을 초래합니다. 공급업체가 로트 번호, 배치 관리 및 자재 정보를 제공하지 않으면 OEM의 근본 원인을 파악하는 능력이 떨어집니다.
통제력이 더 높은 공급업체의 보이지 않는 가치는 단지 구성요소에만 있는 것이 아닙니다. 이는 구성 요소 뒤에 있는 데이터입니다.
| 매개변수 | 상품 사양 | 숨겨진 위험 | 더 나은 구성 요소 수준 요구 사항 |
|---|---|---|---|
| 주파수 | 2.4 MHz | 결합, 가열 또는 노화 후의 주파수 드리프트 | 주파수 목표, 공차, 테스트 방법 및 어셈블리 수준 검증 정의 |
| 재료 | PZT-8 세라믹 | 가변 유전 손실 또는 불분명한 재료 로트 | 추적 가능한 PZT 재료, 합의된 전기적 특성 및 접촉 경로 문서 |
| Surface | 금속 다이어프램 | 코팅, 전극, 본딩이 환경에 맞지 않음 | 액체 노출, 격리 방법, 코팅 요구 사항 및 세척 조건 정의 |
| Lifetime | 10,000시간 수명 | 골든 샘플 문제입니다. 배치 간 불일치로 인해 실패 | OEM에 의한 로트 비교 데이터 및 조립 완제품 수명 테스트 |
| Quality | QC 통과 스탬프 | 추적성이 없습니다. 배치 번호가 없습니다. 리콜을 위해 문제를 격리하는 것이 불가능합니다. | 고객 파일에 대해 합의된 기록으로 자재 및 배치 로트 관리 |
Yujie 솔루션: 일관성, 안전 및 신뢰성을 위한 엔지니어링
Yujie Piezo는 세라믹 요소 자체에 초점을 맞춰 조달 역설을 해결합니다. 우리는 제조합니다 압전 세라믹, PZT 재료 선택을 지원하고 디스크, 링, 직사각형 및 맞춤형 형상에 대해 고객과 협력합니다.
실패 모드 1 및 2 해결: 배치 간 일관성 제어
우리는 변환기 제조가 복잡하다는 것을 알고 있습니다. 배치 변형은 OEM 생산에 대한 주요 위협 중 하나이므로 우리 프로세스는 제어 및 검증에 중점을 둡니다.
- "재료 DNA" 제어: 우리의 프로세스는 다음과 같이 시작됩니다. PZT 재료 배합 및 원자재 인증.
- 표준화된 생산(SOP): 당사의 제조 라인은 혼합, 프레싱, 폴링, 조립 및 경화 등 모든 단계에 대해 엄격하고 문서화된 표준 운영 절차에 따라 관리됩니다.
- 최종 테스트: 공진 동작, 임피던스, 커패시턴스 및 크기와 같은 중요한 매개변수는 고객이 합의한 제어 계획에 따라 테스트할 수 있습니다.
이 프로세스는 일관성을 지원합니다. 이는 OEM 팀에게 R&D 샘플, 파일럿 빌드 및 생산 로트를 비교하기 위한 보다 명확한 기반을 제공합니다.
실패 모드 3 및 리드 위험 해결: 접촉 경로 설계
분무기 관련 프로그램의 경우 완성된 장치 팀은 세라믹이 액체 경로 외부에 있는지, 코팅되었는지, 캡슐화되었는지, 아니면 격리되었는지 여부를 정의해야 합니다. Yujie는 세라믹 요소 수준에서 이러한 논의를 지원할 수 있습니다.
- 재료 선택: 비교를 도와드립니다 PZT 재료 감도, 손실, 결합, 안정성 및 작동 부하에 따른 옵션입니다.
- 기하학 선택: 우리는 지원합니다 disc, ring, rectangular및 어셈블리에 따른 맞춤형 세라믹 모양.
- 문서 지원: 우리는 고객의 자체 검증 기록을 지원하기 위해 세라믹 재료 및 배치 정보를 제공합니다.
문서화 부담 해결: 보다 명확한 구성 요소 파트너
OEM의 규제 및 품질 팀은 개발 후반에 구성 요소 데이터를 찾기 위해 애쓰지 않아야 합니다. Yujie는 블랙박스 공급업체가 아닙니다. 프로젝트 계약에 따라 세라믹 부품 배송은 다음을 통해 지원될 수 있습니다.
- 완전한 추적성을 위한 배치 및 로트 관리 번호
- CoC(적합성 인증서)
- 재료 인증(요청 시 제공)
이는 완성된 장치 규정 준수 작업을 대체하지 않습니다. 이를 통해 장치 제조업체는 자체 파일 및 조사에 포함할 수 있는 더 나은 구성 요소 증거를 제공합니다.
결론: 초음파 분무기 변환기뿐만 아니라 파트너를 지정하십시오
조달 역설로 돌아갑니다. 동일한 사양 시트는 PZT 세라믹 재료, 공정 제어, 배치 추적성 및 조립 동작의 의미 있는 차이점을 숨길 수 있습니다.
Yujie Piezo는 논의를 사양서에서 프로세스로 전환하여 이 문제를 해결합니다. 당사의 "재료 DNA" 접근 방식은 세라믹 제제, 생산 관리 및 실제 엔지니어링 지원에 중점을 둡니다.
부품의 실제 비용은 초기 구매 가격만이 아닙니다. 또한 재설계, 검증 지연, 일관성 없는 로트, 불분명한 문서화 비용도 포함됩니다.
Yujie의 엔지니어링 팀에 문의하세요 PZT 세라믹 재료, 주파수 목표, 디스크/링 형상, 전극 패턴 및 분무기 또는 원자화 시스템에 대한 샘플 요구 사항을 논의합니다.
