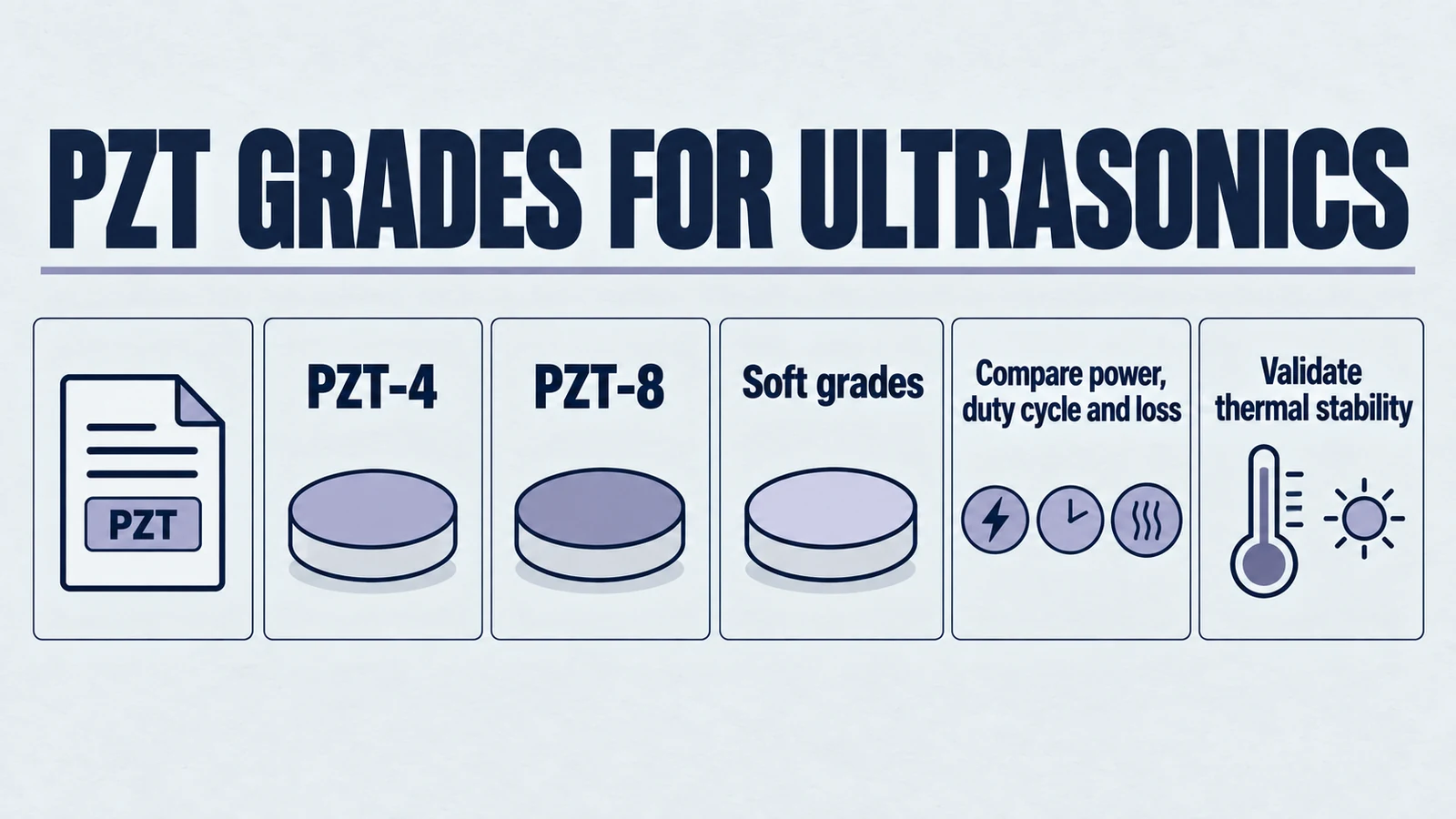

PZT 초음파 변환기용 재료 선택: PZT-4 대 PZT-8 대 연질 등급
빠른 답변: PZT 초음파 변환기는 지르콘 티탄산 납 세라믹을 사용하여 전기 구동을 일반적으로 20 kHz 이상의 초음파 진동으로 변환합니다. PZT-8은 고전력 연속 듀티에 선호되고, PZT-4는 균형 잡힌 송신/수신 작업에 선호되며, 소프트 PZT 등급은 수신 또는 저전력 작동 시 더 높은 감도에 적합합니다.
재료 선택을 확인하십시오. PZT 기본, 소프트 대 하드 PZT 동작그리고 d33, k 및 Qm 값.
PZT 초음파 변환기는 세척, 의료 영상 및 산업용 감지에 사용되는 최신 초음파 시스템의 필수 구성 요소입니다. 작동 원리와 주요 적용 분야을 이해하면 엔지니어와 조달 전문가가 특정 프로젝트에 대해 이러한 구성 요소를 선택하거나 맞춤형할 때 정보에 입각한 결정을 내리는 데 도움이 됩니다.
엔지니어링 결정의 초점: 주파수 대역, 매체 및 전력 목표를 먼저 정의한 다음 변환기 형상 및 PZT 등급에 매핑합니다.
PZT 변환기에 대한 재료 결정 컨텍스트
A PZT 초음파 변환기 는 다음과 같은 유형입니다. 압전 초음파 변형기 지르콘 티탄산 납(PZT) 세라믹을 사용하여 전기 에너지를 고주파 기계적 진동(초음파)으로 변환하거나 그 반대로 변환합니다. PZT 재료는 높은 특성으로 인해 인기가 있습니다. 압전 계수, 기계적 강도 및 성형 용이성 discs, rings, tubes및 맞춤형 형상.
PZT 초음파 변환기의 작동 원리
압전 효과
A의 핵심 메커니즘 PZT 초음파 변환기 은 PZT 재료에 전기장을 가하면 재료가 기계적으로 변형되는 압전 효과입니다. 반대로, 기계적 응력이 가해지면 재료는 전하를 생성합니다.
공명 및 주파수
PZT 초음파 변환기는 특정 공진 주파수(일반적으로 20 kHz – 수 MHz)에서 작동하도록 설계되어 손실을 최소화하면서 전기 에너지와 기계 에너지 사이를 효율적으로 변환할 수 있습니다. 엔지니어는 침투 깊이와 분해능의 균형을 유지하면서 의도한 응용 분야에 따라 공진 주파수를 선택합니다.
구조 및 조립
일반적인 PZT 초음파 변환기는 다음으로 구성됩니다.
- PZT 세라믹 요소: 전기 에너지와 기계 에너지 간의 변환을 담당합니다.
- 전극: 전기 신호를 적용합니다.
- 백업 및 매칭 레이어: 대역폭, 감도 및 에너지 전송을 향상합니다.
- 주택: 보호 및 기계적 안정성을 제공합니다.
고급 설계에는 특히 의료 영상 및 고급 산업 감지 분야의 집중 또는 위상 배열 애플리케이션을 위해 배열로 쌓이거나 배열된 여러 PZT 요소가 포함될 수 있습니다.
PZT 초음파 변환기의 주요 응용 분야
1. 초음파 세척
PZT 초음파 변환기는 다음 분야에서 널리 사용됩니다. 초음파 세척 욕조 산업부품, 보석류, 의료기기, 전자부품 등의 정밀세정에 사용됩니다. 변환기는 고주파 진동을 생성하여 액체에 캐비테이션 기포를 생성하여 오염 물질을 효과적으로 제거합니다. 인기 모델로는 HJ-3828 산업용 세척기 변환기 및 HJ-3840 고출력 클리너 변환기.
2. 의료영상(초음파)
의료용 초음파 프로브는 PZT 초음파 변환기를 사용하여 고주파 음파를 방출 및 수신하여 내부 장기 및 조직의 이미지를 생성합니다. PZT 재료의 높은 압전 효율과 안정성은 고해상도의 안정적인 이미징에 기여합니다. 우리의 얼굴 초음파 변형기 또한 의료용 미학 응용 분야에도 사용됩니다.
3. 비파괴 테스트 (NDT)
산업 사용 압전 초음파 변형기 재료를 손상시키지 않고 결함을 탐지하고 두께를 측정합니다. PZT 변환기는 금속, 복합재 및 용접부의 균열, 공극 및 개재물을 매우 정밀하게 감지할 수 있습니다. 우리와 같은 고주파 모델 KQ-230KH 고주파 변환기 상세한 검사에 이상적입니다.
4. 유량 측정
초음파 유량계는 PZT 초음파 변환기를 사용하여 초음파 신호의 비행 시간 또는 도플러 이동을 추적함으로써 파이프 내 액체 또는 가스 흐름을 측정하고 비침습적이고 정확한 흐름 모니터링을 제공합니다. 우리의 HJ-2112-1M 유량계 변환기 및 HJ-2825-1M 액체 유량 변환기 이 애플리케이션을 위해 특별히 설계되었습니다.
5. 초음파 원자화
가습기 및 분무기에서 PZT 초음파 변환기는 고주파 진동을 사용하여 물이나 액체를 미세한 안개로 분해하여 의료용 흡입기, 소비자 가습기 및 에센셜 오일 디퓨저의 응용 분야를 지원합니다. 우리의 HJ-4036-1M 미용기기 변환기 는 이러한 적용 분야에서 일반적으로 사용됩니다.
PZT 초음파 변환기를 선택할 때 고려해야 할 요소
선택하거나 맞춤형할 때 PZT 초음파 변환기 귀하의 신청서에 대해 다음을 고려하십시오:
- 공명 주파수: 특정 매체의 작동 빈도와 효율성을 결정합니다.
- 임피던스 매칭: 전력 전달 및 효율성에 영향을 미칩니다.
- 전력 처리: 특히 세척 및 원자화에 매우 중요합니다.
- 크기 및 형상: 시스템 설계 제약 조건에 맞아야 합니다.
- 작동 환경: 온도, 압력, 화학물질에 대한 노출 등이 포함됩니다.
고품질 PZT 초음파 변환기를 선택하는 이유는 무엇입니까?
믿을 수 있는 것을 선택하는 것 압전 초음파 변환기 공급 업체 보장:
- 일관된 성능과 수명
- 높은 에너지 변환 효율
- 신호 왜곡 최소화
- 산업 및 의료 시스템의 고장률 감소
At Yujie, 우리는 정밀 제어가 가능한 PZT 초음파 변환기를 제조합니다. 재료 구성, 형상 및 편광은 맞춤형 및 OEM 요구 사항을 포함한 다양한 응용 요구 사항을 충족합니다.
Conclusion
PZT 초음파 변환기는 정확하고 효율적인 초음파 에너지 생성 및 감지를 위해 압전 효과를 활용하여 세척, 의료, 산업 및 소비자 응용 분야 전반에서 중요한 역할을 합니다. 작동 원리와 적용 범위를 이해하면 엔지니어와 조달 팀이 시스템 설계 및 공급업체 선택 시 데이터 기반 결정을 내릴 수 있습니다.
고품질을 찾고 계시다면 PZT 초음파 변환기 귀하의 프로젝트에 맞춰, 오늘 Yujie에게 연락하세요 귀하의 요구 사항에 대해 논의하고 당사 엔지니어와 기술 상담을 받으십시오.
관련 공학 읽기
재료 및 프로젝트 노트
수명이 긴 프로그램의 경우 팀은 일반적으로 여기서 변환기 원리를 재료 선택, 모델 선별 및 RFQ 세부 사항에 연결해야 합니다.
애플리케이션-모델 매핑
- 지속적인 산업용 감지: SR80 시리즈
- 컴팩트한 단거리 자동화: MU18 시리즈
- 화학 및 위생 환경: 스테인리스 스틸 하우징 시리즈
RFQ 체크리스트
- 목표 범위 및 허용되는 사각지대 제한.
- 환경 세부정보: 먼지, 거품, 증기, 세척 또는 화학 물질.
- 출력 인터페이스: PNP/NPN, 릴레이, 아날로그 또는 RS485 요구 사항.
- 연속 또는 간헐적 작동을 위한 전력 및 듀티 프로필입니다.
- 연간 수량, 샘플 시기 및 배송 예상.
모델 심사를 시작하세요 초음파 센서 허브, 공급업체 역량을 검토합니다. PZT 재료 공급업체 페이지, 다음을 통해 요구사항을 보내주세요. 엔지니어링 RFQ 연락처.
