올바른 압전 액추에이터 선택: 완벽한 엔지니어링 가이드
압전 액추에이터는 정밀 모션 기술의 선두에 있으며 엔지니어가 까다로운 응용 분야에서 서브미크론 정확도, 빠른 응답 시간 및 탁월한 신뢰성을 달성할 수 있도록 해줍니다. 그러나 다양한 액추에이터 유형, 재료 및 구성을 사용할 수 있으므로 올바른 압전 액추에이터를 선택하는 것이 어려울 수 있습니다. 이 가이드는 엔지니어와 조달 전문가가 정보에 입각한 결정을 내리고 최적의 성과와 투자 수익을 보장하는 데 도움이 되는 심층적인 개요를 제공합니다.
1. 압전 작동 이해
압전 액추에이터는 지르콘 티탄산 납(PZT)과 같은 특정 세라믹 재료가 전기장에 노출될 때 변형되는 원리에 따라 작동합니다. 이러한 변형은 작지만 정밀하게 제어되고 기계적으로 증폭되며 지속적인 전력 소비 없이 지속될 수 있습니다.
압전 액추에이터의 주요 장점:
- 높은 정밀도: 포지셔닝 애플리케이션의 나노미터 미만 해상도.
- 빠른 응답: 마이크로초 범위의 반응 시간입니다.
- 자기 간섭 없음: 민감한 계측에 이상적입니다.
- 낮은 전력 소비: 특히 자리를 잡을 때.
2. 압전 액추에이터의 유형
2.1 스택 액츄에이터
- 건설: 여러 개의 얇은 세라믹 층이 적층되어 전기적으로 병렬로 연결됩니다.
- 장점: 높은 차단력, 컴팩트한 디자인.
- 응용 분야: 산업 자동화, 정밀 가공, 능동형 진동 제어.
2.2 바이모프 액츄에이터
- 건설: 전압이 가해질 때 구부러지는 두 개의 결합된 피에조 레이어.
- 장점: 낮은 구동 전압에서 큰 변위.
- 응용 분야: 마이크로 펌프, 스캐닝 장치, 광학 정렬.
2.3 전단 액츄에이터
- 건설: 신장보다는 전단 변형을 활용하는 데 중점을 둡니다.
- 장점: 최소 변위로 고속 작동.
- 응용 분야: 능동형 댐핑, 초음파, 미세 위치 지정.
2.4 튜브 및 링 액츄에이터
- 건설: 속이 빈 원통형 또는 링 모양의 압전 세라믹.
- 장점: 전극 구성에 따라 확장, 축소 또는 구부러질 수 있습니다.
- 응용 분야: 섬유 정렬, 미세 광학, 스캐닝 프로브 현미경.

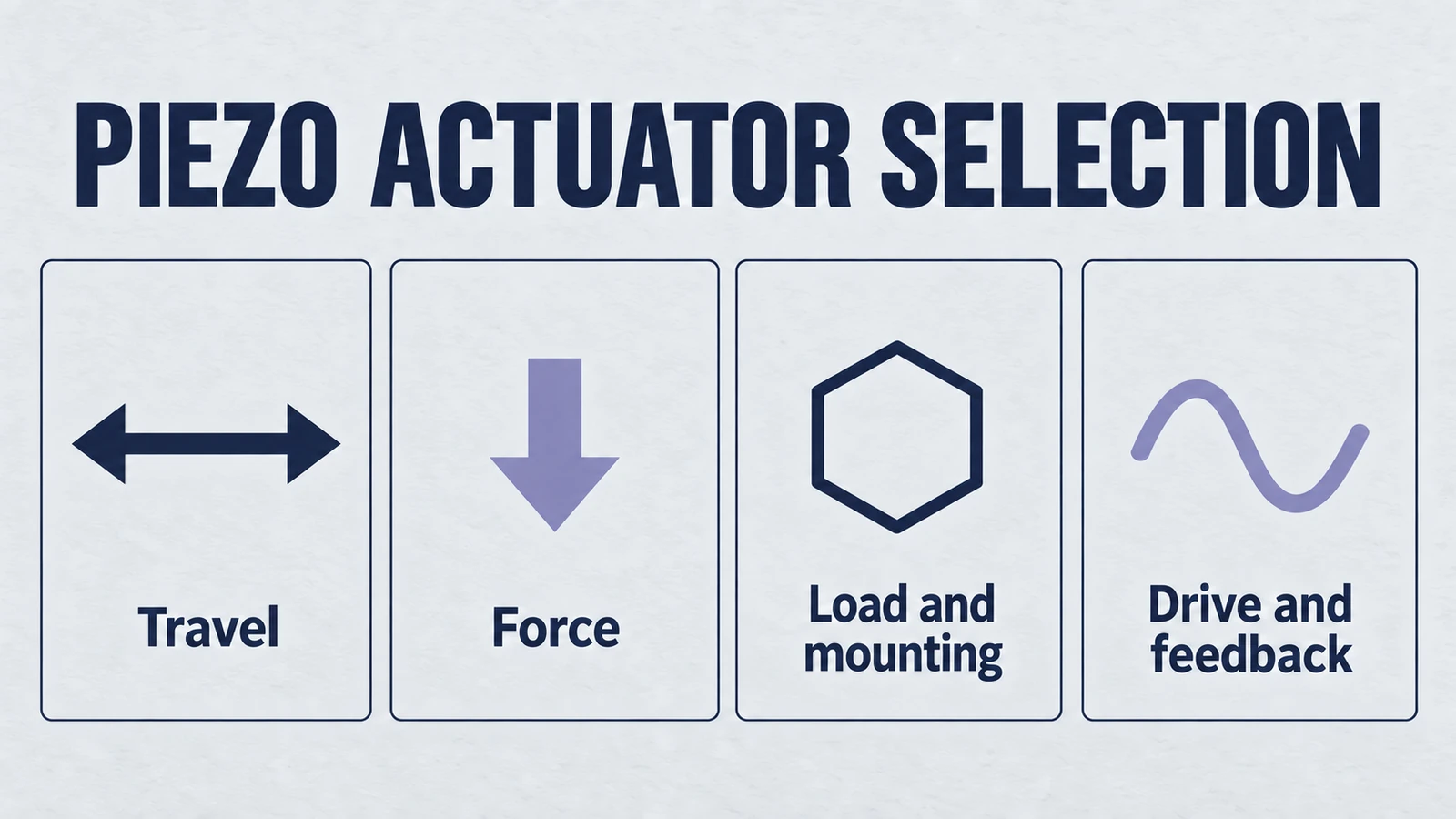

3. 중요한 선택 기준
3.1 변위 및 스트로크 길이
- 응용 분야에 미크론 또는 밀리미터의 이동이 필요한지 결정하십시오.
- 스택 액추에이터는 높은 힘으로 짧은 이동 거리를 제공합니다. 바이모프 및 증폭 설계로 더 긴 이동 거리를 제공합니다.
3.2 차단력 및 하중 용량
- 액추에이터 힘 출력을 부하 요구 사항에 맞춥니다.
- 동적 하중에 대한 안전 여유를 고려하십시오.
3.3 공진주파수
- 고속 애플리케이션의 경우 고유 주파수가 높은 액추에이터를 선택하십시오.
- 해당 모드용으로 특별히 설계되지 않은 한 공진 가까이에서 작동하지 마십시오.
3.4 운영 환경
- 온도: PZT 세라믹에는 퀴리 온도가 있습니다. 이 한도의 50%를 초과하는 장기간 노출을 피하십시오.
- 습기: 보호 코팅이나 밀봉 밀봉을 사용하십시오.
- 진공 호환성: 재료가 진공 응용 분야에 대한 가스 방출 표준을 충족하는지 확인하십시오.
3.5 구동 전압 요구 사항
- 스택 액추에이터에는 일반적으로 100–1000V이 필요합니다. 저전압 다층 설계가 가능합니다.
- 호환되는 드라이버 전자 장치를 선택하십시오.
3.6 수명 및 신뢰성
- 피로 저항성이 입증된 액추에이터를 찾으십시오.
- 수명을 연장하려면 예압 메커니즘을 고려하십시오.
4. 재료 고려 사항
4.1 PZT (납 지르콘 티타네이트)
- 대부분의 액추에이터에 대한 산업 표준입니다.
- 높은 전기기계적 결합.
4.2 무연 피에조 세라믹
- 니오브산나트륨(KNN)과 같은 친환경 대안.
- 성능은 약간 낮지만 RoHS을 준수합니다.
4.3 단결정 피에조 재료
- 특수 애플리케이션에서 탁월한 성능을 발휘합니다.
- 더 높은 비용, 제한된 가용성.
5. 일반적인 응용
- 정밀 광학: 적응형 렌즈, 빔 조종.
- 반도체 제조: 웨이퍼 포지셔닝, 리소그래피 단계.
- 의료기기: 초음파 프로브, 미세 투여 시스템.
- 항공우주: 능동형 진동 제어, 형상 모핑 구조.
- 산업 자동화: 빠른 도구 서보, 품질 검사 시스템.
6. 통합 모범 사례
- 예압 메커니즘: 세라믹에 인장 응력이 가해지지 않도록 일관된 압축을 보장합니다.
- 전자 제어: 최적의 성능과 수명을 위해 일치하는 드라이버를 사용하십시오.
- 피드백 시스템: 폐쇄 루프 제어를 위해 스트레인 게이지 또는 용량성 센서를 통합합니다.
- 열 관리: 적절한 듀티 사이클과 냉각을 통해 과열을 방지하십시오.
7. 압전 구동의 미래 동향
- 소형화: 마이크로 로봇공학을 위한 더 작은 액추에이터.
- 스마트 재료 통합: 실시간 건강 모니터링을 위한 센서 내장.
- 에너지 수확: 작동과 발전을 결합합니다.
- 고급 복합재: 더 높은 성능을 위한 하이브리드 소재.
Conclusion
올바른 압전 액추에이터를 선택하려면 애플리케이션의 모션 요구 사항, 부하 조건, 환경 요인 및 통합 제약 조건을 철저히 이해해야 합니다. 변위, 힘, 작동 매개변수의 균형을 신중하게 조정함으로써 엔지니어는 최적의 성능과 신뢰성을 보장할 수 있습니다. 재료 및 제조 분야의 발전으로 압전 작동의 미래는 훨씬 더 높은 정밀도, 효율성 및 다양성을 약속합니다.
프로 팁: 액추에이터를 소싱할 때는 맞춤화 옵션과 기술 지원을 제공할 수 있는 신뢰할 수 있는 제조업체와 긴밀히 협력하십시오. 이러한 파트너십을 통해 성능이 향상되고 통합이 빨라지며 시스템 수명이 길어지는 경우가 많습니다.
맞춤 추천을 받으려면 기술팀에 문의하세요 애플리케이션 기반 선택 지원 및 드라이브 솔루션 지침을 제공합니다.
