센서 표류 문제 해결: 정밀 초음파 모니터링에서 온도 보상의 역할
1. 소개: 산업용 계측의 보이지 않는 변수
산업 자동화 및 환경 모니터링에서 정확한 액체 레벨 측정은 효율성, 프로세스 제어 및 재고 관리를 지원합니다. 이 작업에 사용할 수 있는 기술은 다음과 같습니다. 정수압 센서 유도파 레이더에 이르기까지 초음파 레벨 센서는 비접촉식이고 기계적으로 단순하며 적절한 응용 분야에서 비용 효율적이기 때문에 널리 사용됩니다. 그러나 초음파 측정은 측정의 물리적 매체인 대기 자체에 따라 달라집니다.
공기의 특성에 크게 관계없이 빛의 속도로 전파되는 레이더와 달리 초음파 센서는 가스를 통해 이동하는 기계적 압력파에 의존합니다. 이러한 의존은 본질적으로 환경 조건의 변덕스러운 성격에 취약하게 만듭니다. 업계에서 점점 더 자율 모니터링 솔루션을 배포함에 따라 다음과 같은 제품이 예시됩니다. UltraNova 및 SR 시리즈 from Yujie Piezo 기술- 실외 및 조절되지 않은 환경에서 "센서 드리프트" 문제는 중요한 기술적 장애물로 나타났습니다.
초음파 측정과 관련하여 센서 드리프트는 종종 소리가 이동하는 공기 기둥의 동적 열역학적 특성과 관련이 있습니다. 오전 9시에 교정된 센서는 2시 PM까지 수 센티미터의 오류를 보고할 수 있습니다. 이는 액체가 이동했기 때문이 아니라 태양이 공기를 데우고 음향 펄스의 속도를 변경했기 때문입니다. 화학 물질 저장 또는 하수 수준 모니터링과 같은 애플리케이션에서 이러한 오류는 잘못된 경보, 재고 불일치 또는 규정 준수 관련 조사의 원인이 될 수 있습니다.
이 기술 가이드에서는 온도로 인한 센서 드리프트의 메커니즘과 이를 완화하기 위해 설계된 엔지니어링 솔루션에 대해 설명합니다. 소리 전파, 일별 온도 주기 및 역할을 다룹니다. 내부 온도 보상 알고리즘. 또한 감지 플랫폼, 특히 UltraNova1, UltraNova2그리고 SR55 센서— 다음과 같은 하드웨어 재료를 결합합니다. PVDF 및 IP68 지정된 조건에서 밀리미터 수준의 측정을 지원하기 위해 온보드 처리 기능을 갖춘 하우징입니다.
2. 초음파와 대기 전파의 물리학
센서 드리프트 문제를 실제로 해결하고 방지하려면 먼저 초음파 측정을 지배하는 기본 물리학에 대한 미묘한 이해가 필요합니다. 초음파 센서는 기본적으로 타이밍 장치입니다. 거리를 직접 측정하지 않습니다. 이는 사운드 펄스의 ToF(Time-of-Flight)를 측정하고 가정된 사운드 속도를 기반으로 거리를 추론합니다. 이 추론의 충실도는 전적으로 해당 속도 값의 정확성에 따라 달라집니다.
2.1 종파의 역학
초음파는 종방향 압축파이다. 압전 변환기가 제조된 것과 같은 경우 Yujie Piezo—전기 신호에 의해 여기되어 진동하고, 표면에 바로 인접한 공기 분자를 압축하고 희박화합니다. 이 교란은 충돌하는 분자 사이에 운동 에너지가 전달됨에 따라 공기를 통해 전파됩니다.
이 전파 속도는 진공에서의 빛의 속도처럼 보편적인 상수가 아닙니다. 오히려 그것은 물질적 매체의 속성이다. 가스에서는 소리의 속도()은 가스의 강성(압축에 얼마나 저항하는지)과 밀도(분자가 얼마나 무거운지)에 의해 결정됩니다. 고전 열역학의 지배 방정식은 뉴턴-라플라스(Newton-Laplace) 공식입니다.
어디:
- 는 등엔트로피 체적 계수(강성)입니다.
- (rho)는 가스의 밀도입니다.
이 방정식은 기본이지만, 온도는 실외 환경에서 변화하는 주요 변수이기 때문에 이를 온도로 표현하는 것이 공학적 맥락에서 더 유용한 경우가 많습니다. 이상기체 법칙() 밀도와 압력을 대체하여 온도 의존형을 얻을 수 있습니다.
어디:
- (감마)는 단열 지수(건조 공기의 경우 약 1.402)입니다.
- 는 보편적인 기체 상수(8.314 J/mol·K)입니다.
- 는 켈빈 단위의 절대 온도입니다.
- 는 가스의 몰 질량입니다(건조 공기의 경우 0.02896kg/mol).
2.2 온도의 지배력
방정식 보상 필요성을 높이는 중요한 통찰력을 보여줍니다. 소리의 속도는 절대온도의 제곱근에 비례합니다.
공기 온도 () 상승하면 가스 분자는 더 높은 운동 에너지를 갖습니다. 그들은 더 빠르게 움직이고 더 자주 충돌하여 음향 진동 에너지를 더 빠르게 전달합니다. 반대로 온도가 낮아지면 분자 운동이 느려지고 소리의 속도도 느려집니다.
내부와 같은 센서 마이크로 컨트롤러의 실제 구현을 위해 울트라노바 시리즈, 이 제곱근 관계는 종종 지구 대기 조건의 일반적인 범위에 걸쳐 유효한 선형 테일러 급수 확장으로 근사됩니다. 사용되는 표준 엔지니어링 공식은 다음과 같습니다.
어디:
- 331.3 m/초 는 0°C에서의 소리의 속도입니다.
- T 은 주변 온도(섭씨)입니다.
- 0.606 는 온도 계수입니다.
이 계수는 온도가 섭씨 1도 상승할 때마다 소리의 속도가 초당 약 60cm 증가한다는 것을 나타냅니다. 이는 무시할 수 있는 것처럼 보일 수 있지만 4미터 탱크를 통과하는 펄스의 이동 시간에 걸쳐 통합됩니다(작동 범위). UltraNova1 및 SR55), 상당한 선형 오류가 누적됩니다.
2.3 2차 환경 요인: 습도 및 압력
센서 드리프트 이야기의 주인공은 온도인 반면, 습도와 압력은 중요한 조연입니다.
- 습기: 공기 중 수증기의 존재는 몰 질량에 영향을 미칩니다 (M) 가스 혼합물의 물 분자(H2O, 몰 질량 ~18 g/mol)는 질소(N2, ~28 g/mol) 또는 산소(O2, ~32 g/mol)보다 가볍습니다. 따라서 습한 공기는 건조한 공기보다 밀도가 낮습니다. Newton-Laplace 방정식에 따르면 밀도가 낮습니다(ρ) 소리의 속도가 더 빨라집니다(c). 매우 습한 환경(예: 하수 리프트 스테이션의 상부 공간) SR55 작동할 수 있습니다. 소리의 속도는 동일한 온도의 건조한 공기보다 약간 빠릅니다. 그러나 100% 상대 습도로 인한 최대 오류는 일반적으로 표준 온도에서 0.5% 미만이므로 고급 알고리즘이 이를 설명할 수 있지만 온도보다 보상 우선순위가 낮습니다.
- 기압: 이상 기체에서 압력 변화는 비례적인 밀도 변화를 가져오고 음속 방정식에서 서로 상쇄됩니다. 따라서 표준 실외 모니터링(다양한 고도 또는 기상 전선)의 경우 압력은 환경에 미미한 영향을 미칩니다. speed 소리의. 그러나 이는 다음 사항에 영향을 미칩니다. attenuation (신호 강도). 그러나 드리프트에 대한 관심 변수인 타이밍은 아닙니다.
2.4 오류의 수학
필요성을 정량화하기 위해 내부 온도 보상 Yujie의 센서에 포함된 가상의 보상되지 않은 측정을 고려하십시오.
시나리오: A 중간 범위 센서(예: SR55)은 대상으로부터 4m 위에 장착됩니다.
- 구경 측정: 센서는 20°C에서 보정됩니다. v = 343.4 m/초.
- 이벤트: 밤에는 한랭 전선이 유입되어 기온이 0°C로 떨어집니다.
- 물리학: 0°C에서 실제 소리의 속도는 다음과 같습니다. 331.3 m/초.
- 측정: 사운드 펄스는 4m 아래로 이동하고 4m 위로 이동합니다(총 8m).
- 실제 비행 시간(ToF) = 8m / 331.3 m/s = 0.024147초.
- 오류: 보상되지 않은 센서는 0.024147s를 측정합니다. 여기에 하드코딩된 속도인 343.4 m/s를 곱합니다.
- 계산된 거리 = (0.024147s × 343.4 m/s) / 2 = 4.146미터.
결과: 센서는 거리가 4.146미터라고 보고합니다. 실제 거리는 4,000미터이다. 센서가 다음과 같이 표류했습니다. 14.6 cm. 화학물질 재고 시스템에서는 UltraNova1, 해당 오류로 인해 의미 있는 재고 불일치 또는 잘못된 경보가 발생할 수 있습니다. 이 수학적 예는 설치에 맞는 온도 보상 없이 엄격한 측정 정확도를 유지하기 어려운 이유를 보여줍니다.

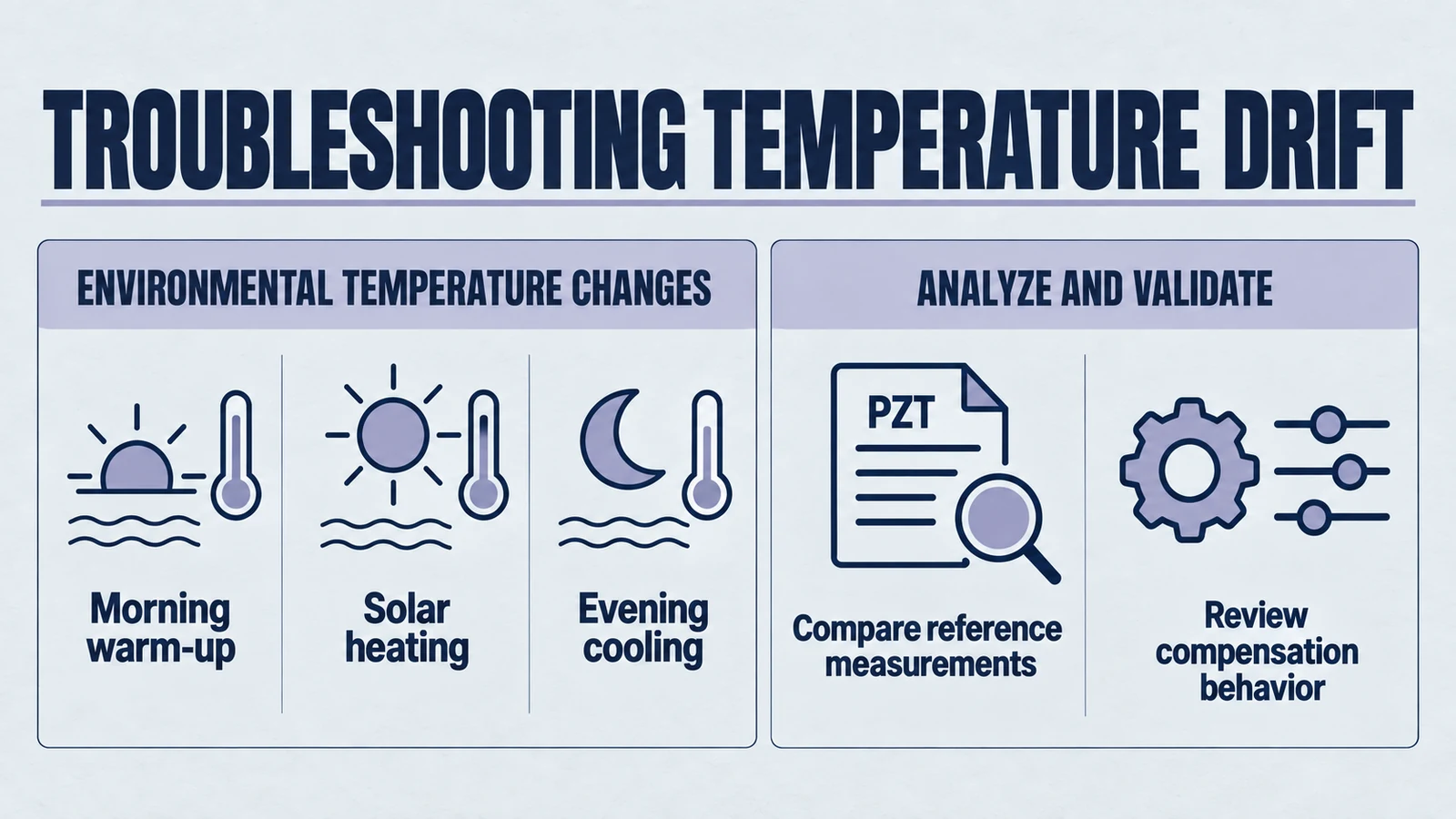

3. 표류의 해부학: 일주기와 야외 역학
센서 드리프트는 일별(주야간) 온도 주기에 영향을 받는 실외 환경에서 가장 적극적으로 나타납니다. 이 주기의 특정 단계를 이해하면 측정 오류가 발생하는 시기와 이유를 진단하는 데 도움이 됩니다.
3.1 아침 전환(이슬과 급속한 온난화)
해가 뜨면 주변 공기 온도가 급격하게 증가할 수 있습니다. 건조한 지역에서는 때로는 시간당 5-10°C씩 증가할 수 있습니다. 이 기간에는 두 가지 뚜렷한 과제가 있습니다.
- 열 지연: 공기는 센서 본체보다 더 빨리 예열됩니다. 센서 하우징에는 열 질량(관성)이 있습니다. 센서가 자체 체온을 측정하여 공기 온도를 추정하는 경우 지연이 발생합니다. 공기 온도는 25°C일 수 있지만 센서 본체는 여전히 15°C입니다. 보상 알고리즘은 더 낮은 온도를 사용하므로 소리 속도가 과소평가됩니다.
- 응결: 이른 아침에는 센서 표면이 주변 공기의 이슬점보다 차가워서 응결이 발생할 수 있습니다. 얼굴에 물방울이 맺혔다. UltraNova2 음향 완충 장치 또는 팬텀 타겟 역할을 하여 판독값이 불안정해질 수 있습니다. 그만큼 IP68 의 평가 UltraNova 및 SR55 시리즈는 습기 유입으로부터 전자 장치를 보호하는 데 도움이 되는 반면, 외부 표면은 여전히 환경에 적합한 설치 및 유지 관리 방법이 필요합니다.
3.2 최대 태양 부하("오븐" 효과)
정오는 가장 심각한 표류 시나리오인 태양 부하를 나타냅니다. 센서가 직사광선에 노출되면 하우징이 태양 복사열을 흡수합니다. 센서의 내부 온도는 주변 공기 온도보다 상당히 높아질 수 있습니다.
- 불일치: 공기 온도(경로 온도)는 30°C일 수 있습니다. 센서 내부 온도(서미스터로 측정)는 최대 50°C까지 올라갈 수 있습니다.
- 결과: 내부 프로브를 신뢰하는 센서의 보상 알고리즘은 50°C(v ≒ 361 m/s). 소리는 실제로 30°C 공기(v ≒ 349 m/s). 센서는 소리가 실제보다 훨씬 빠르게 이동한다고 가정하여 다음과 같은 거리를 계산합니다. shorter 현실보다. 측정된 레벨은 다음과 같이 나타납니다. rise (거리가 감소합니다).
- 설계상의 완화: 여기서 재료 선택이 기능적 드리프트 완화 기능이 됩니다. 는 UltraNova1 활용 PVDF (폴리비닐리덴 플루오라이드) 주택. PVDF은 자연적으로 불투명하고 자외선에 강합니다. 저렴한 센서에 자주 사용되는 검은색 ABS 플라스틱과 비교하여 PVDF은 태양열 취득을 줄여 내부 서미스터를 실제 주변 온도에 더 가깝게 유지할 수 있습니다.
3.3 저녁 냉각(성층화)
해가 지면 땅과 탱크 구조물이 차가워집니다. 그러나 탱크 내부의 공기는 따뜻하게 유지되거나 여러 층으로 층화될 수 있습니다.
- 충화: 뜨거운 공기가 상승합니다. 4m 높이의 탱크(범위: UltraNova1), 상단(센서 근처)의 공기 온도는 20°C일 수 있지만 액체 표면 근처의 공기는 10°C입니다.
- 평균화 문제: 초음파 펄스는 다음을 통해 이동합니다. both 레이어. 총 비행 시간은 항공편에 따라 다릅니다. average 컬럼의 온도. 내부 보상은 일반적으로 센서 표면(상단)의 온도를 측정합니다. 오늘 저녁 시나리오에서는 센서가 평균 온도를 과대평가하여 드리프트 오류가 발생할 수 있습니다. 그러나 이는 일반적으로 태양 부하 오류보다 덜 심각합니다.
4. 내부 온도 보상: 기술적 솔루션
가스 열역학의 물리학과 날씨의 변화에 대응하기 위해 Yujie와 같은 최신 센서는 UltraNova 및 SR 시리즈는 통합된 "내부 온도 보상"을 사용합니다. 이는 하드웨어 감지와 소프트웨어 알고리즘 처리의 융합입니다.
4.1 하드웨어: 내장형 서미스터
보상 시스템의 핵심은 센서 하우징 내에 내장된 온도 변환기(일반적으로 고정밀 NTC(부온도 계수) 서미스터 또는 디지털 밴드갭 온도 센서)입니다.
- 근접성: 에 대한 UltraNova1 및 SR55, 목표는 음향 경로를 방해하지 않고 이 서미스터를 변환기 표면에 최대한 가깝게 배치하는 것입니다. 얼굴은 세상과의 인터페이스입니다. 온도를 측정하다 얼굴에 측정 영역에 즉시 들어가는 공기 온도에 대한 최상의 프록시를 제공합니다.
- 열적 결합: 서미스터는 환경과 열적으로 결합되어야 하지만 센서의 자체 발열(마이크로컨트롤러 및 고전압 전송 회로에 의해 생성됨)로부터 열적으로 절연되어야 합니다. 고급 포팅 재료 및 하우징 디자인 UltraNova 시리즈는 보고된 온도가 회로 기판이 아닌 환경을 반영하도록 보장하여 이러한 균형을 달성하는 데 도움이 됩니다.
4.2 알고리즘 루프
The UltraNova 및 SR55 센서는 단순히 거리를 "읽는" 것이 아닙니다. 지속적인 피드백 루프를 통해 이를 계산합니다. 펌웨어 작업은 다음과 같이 시각화할 수 있습니다.
- 깨우기 및 감지: 센서가 깨어납니다(예: "배터리 전원 사용 가능" 장치에 중요함). UltraNova1/2).
- 읽기 온도(T): ADC(아날로그-디지털 변환기)는 내부 서미스터의 전압을 샘플링합니다.
- V_sound를 계산합니다: 프로세서는 보상 다항식을 적용합니다. .
- 펄스 및 시간: 초음파 버스트가 발사되고 에코 반환 시간(ToF)이 마이크로초 정밀도로 캡처됩니다.
- 거리 계산: .
- 필터 및 출력: 결과는 아날로그(4-20mA에서 4-20mA)를 통해 출력되기 전에 일시적인 잡음을 제거하기 위해 평활화 필터를 통과합니다. SR55) 또는 디지털 프로토콜.
이 프로세스는 밀리초 안에 발생합니다. 다시 계산하여 v(티) 측정할 때마다 센서는 온도 변수를 효과적으로 "중화"합니다. 에이 UltraNova2 1000mm에서 기계 부품을 측정하면 공극 온도가 센서에 의해 추적되는 경우 기계가 시동 시 차갑거나 몇 시간 동안 작동한 후 뜨거워지는지 1000mm을 읽습니다.
4.3 "밀리미터 수준의 정확도"
Yujie의 문서에서는 이러한 센서를 지원하는 것으로 설명합니다. "밀리미터 수준" 지정된 조건에서의 분해능 또는 정확도. 4000mm 범위(4미터)에서 1mm 분해능은 4000분의 1(0.025%)을 나타냅니다. 동안 resolution 1mm일 수 있습니다. 절대적인 정확성 현장에서는 여전히 보상, 대상 형상, 공기 경로 안정성 및 설치에 따라 달라집니다. 온도 보상은 주변 변동으로 인한 오류를 줄일 수 있지만 최종 정확도 주장은 고객의 자체 측정 설정에서 확인되어야 합니다.
5. 제품 심층 분석: 다양한 환경을 위한 Yujie의 솔루션
드리프트 및 보상의 이론적 원리는 Yujie의 제품 포트폴리오 전반에 걸쳐 다르게 적용됩니다. 각 센서 시리즈(UltraNova1, UltraNova2 및 SR55)는 대상 애플리케이션의 환경 불안정성에 대처하기 위해 특정 속성으로 설계되었습니다.
5.1 UltraNova1: 화학 처리 전문가
- 대상 애플리케이션: 화학물질 탱크, 쓰레기통, 2-4 미터 용기.
- 드리프트 챌린지: 화학물질 탱크는 햇빛과 날씨에 노출된 탱크팜의 야외에 위치하는 경우가 많습니다. 또한 탱크 내부의 증기(예: 산성 연기)는 표준 공기와 열 특성이 다를 수 있습니다.
- Yujie 솔루션:
- PVDF 하우징: The UltraNova1 는 다음과 같이 구성됩니다. PVDF (폴리비닐리덴 플루오라이드) 주택. 탁월한 내성으로 인해 주로 선택되었지만 강산, 용매 및 산화제, PVDF은 드리프트 방지에 미묘하지만 중요한 역할을 합니다. 센서 표면의 부식은 음향 임피던스와 거칠기를 변경합니다. 부식된 표면은 소리를 산란시켜 약한 에코를 발생시킵니다. 약한 에코는 정확하게 타임스탬프를 찍기가 어렵습니다. 즉, 반환 펄스의 "상승 에지"가 흐려집니다. 이러한 타이밍 불확실성은 "지터" 또는 고주파수 드리프트로 나타납니다. 화학적으로 불활성을 유지함으로써 PVDF 하우징은 음향 인터페이스를 깨끗한 상태로 유지하여 내부 보상 알고리즘이 깨끗하고 선명한 신호로 작동할 수 있도록 합니다.
- 중급 기능(4m): 4미터에서는 공기량이 온도 구배를 형성할 수 있을 만큼 충분히 큽니다. 내부 보상은 중거리에 걸쳐 이러한 효과를 평균화하도록 조정되었습니다.
- 배터리 전원 사용 가능: 이 센서는 저전력 소모로 배터리 작동이 가능합니다. 이는 그리드 전력이 존재하지 않는 원격 화학물질 통에 매우 중요합니다. 여기서 드리프트 관리에는 빠른 열 정착 시간이 포함되어 센서가 절전 상태에서 "깨어나는" 동안 잘못된 데이터를 보고하지 않도록 합니다.
5.2 UltraNova2: 정밀 자동화 전문가
- 대상 애플리케이션: 기계 부품, 유체 디스펜서, 소형 탱크, 단거리 고정밀 작업.
- 드리프트 챌린지: 단거리 응용 분야(최대 1000 mm) 오류의 여지가 거의 없습니다. 하수 우물에서 허용될 수 있는 5mm 드리프트는 유체 분배 로봇에서는 재앙입니다.
- Yujie 솔루션:
- 최소 불감대: The UltraNova2 "최소 데드 밴드" 기능이 있습니다. 불감대(Dead Band)는 변환기 바로 앞의 사각지대입니다. 이를 최소화함으로써 센서를 대상에 더 가깝게 장착할 수 있습니다. 더 짧은 공기 기둥을 측정하면 본질적으로 온도 드리프트의 절대 크기가 줄어듭니다(드리프트는 거리의 백분율이므로).
- 표면 실장 설계: 표면 실장 폼 팩터를 사용하면 센서를 기계 섀시에 단단히 통합할 수 있습니다. 이는 기계의 열 질량이 급격한 공기 온도 변동을 완화하는 데 도움이 되므로 폴 마운트보다 더 안정적인 열 환경을 제공하는 경우가 많습니다.
- 고정밀 초점: UltraNova2의 알고리즘은 해상도에 최적화되어 있을 가능성이 높습니다. 여기서 내부 보상은 기계 자체에서 발생하는 열(예: 근처의 유체 디스펜서 예열)을 고려하여 매우 빨라야 합니다.
5.3 SR55: 견고한 야외 생존자
- 대상 애플리케이션: 실외 하수, 수처리, 유해 가스 환경.
- 드리프트 챌린지: 하수 리프트 스테이션은 초음파 센서를 사용하기 가장 어려운 환경 중 하나입니다. 그들은 습하고 종종 메탄과 H2S를 함유하고 있으며 엄청난 온도 변화를 겪습니다(표면이 얼어붙고 아래에서는 따뜻한 생물학적 활동).
- Yujie 솔루션:
- H₂S 저항: The SR55 에 대한 저항이 명시적으로 언급되어 있습니다. 황화수소(H2S). H2S는 전자제품, 특히 구리와 은을 공격하는 부식성 가스입니다. "전자 드리프트"는 내부 부품이 부식되어 회로의 저항이 변경될 때 종종 발생합니다. 이로 인해 교정이 영구적으로 중단됩니다. H2S로부터 센서를 밀봉하여(그리고 IP68 등급) Yujie는 전자 장치가 안정적으로 유지되도록 보장합니다. 유일한 변수 변경은 내부 보상이 처리할 수 있는 공기 온도입니다.
- IP68 평가: 지속적인 침수 및 높은 습도로부터 보호합니다. 이는 습기 유입 드리프트를 방지합니다.
- 아날로그 출력 안정성: SR55의 제안 아날로그 출력(4-20mA 또는 0-10V) 그리드 전력으로 작동합니다. 일반적인 수처리 플랜트의 긴 케이블에서 4-20mA 표준은 전기적 노이즈에 대해 견고하므로 센서에 의해 수행된 정밀한 온도 보상 측정이 성능 저하 없이 제어실에 도달하도록 보장합니다.
6. 드리프트 최소화를 위한 설치 모범 사례
유지에는 UltraNova 및 SR 센서 정교한 내부 보상 기능을 갖추고 있으므로 설치를 통해 성능을 최대화하거나 저하시킬 수 있습니다. 약속된 "밀리미터 수준의 정확도"를 달성하려면 다음 모범 사례를 준수해야 합니다.
6.1 차양 규칙
3.2절에서 논의한 바와 같이 태양열 부하는 내부 보상의 적입니다.
- 추천: 만약 UltraNova1 또는 SR55 직사광선이 닿는 옥외에 설치하는 경우, 차양이나 방풍용 후드가 필수입니다. 이 간단한 플라스틱 실드는 직사광선이 센서 본체를 주변 공기 온도 이상으로 가열하는 것을 방지합니다. 내부 서미스터가 측정할 수 있도록 합니다. 그늘 온도이는 탱크 내 공기 온도에 대한 훨씬 더 정확한 프록시입니다. 일반적으로 간헐적으로 작동하는
6.2 스탠드파이프 관리
센서는 종종 노즐이나 스탠드파이프에 장착됩니다.
- 위험: 긴 금속 스탠드파이프는 방열판이나 라디에이터 역할을 합니다. 햇빛 아래에서는 파이프 내부의 공기가 과열될 수 있습니다. 겨울에는 얼 수 있습니다.
- 최적화: 스탠드파이프를 최대한 짧게 유지하세요. 사용 UltraNova2의 "최소 불감대" 기능은 센서를 탱크 내부에 더 가깝게 장착하여 잠재적으로 긴 노즐이 필요하지 않게 해줍니다. 빔이 측벽에 부딪히는 것을 방지할 수 있을 만큼 노즐 직경이 충분한지 확인하세요. 이로 인해 타이밍 알고리즘을 혼란스럽게 하는 다중 경로 에코가 발생할 수 있습니다.
6.3 장착 각도 및 안정성
- 조정: 센서 면이 액체 표면과 평행한지 확인하십시오. 정렬이 잘못되면 에코가 약해집니다. 약한 에코는 공기 중의 열적 난류로 인해 발생하는 "지터"에 더 취약합니다.
- 위치: 주입구 바로 위에 센서를 장착하지 마십시오. 유입되는 액체의 난류는 표면을 혼란스럽게 만들고 국지적 공기 온도를 변경합니다(유입되는 액체가 뜨겁거나 차가운 경우). 탱크 벽으로부터 반경의 1/3~1/2인 안정적인 위치에 센서를 장착합니다.
6.4 응축수 처리
- 문제: 아침 이슬.
- 수정 사항: 동안 SR55 및 UltraNova are IP68 (방수), 얼굴에 물방울이 있어도 음향 신호를 차단할 수 있습니다. 아주 약간의 각도(빔 폭이 허용되는 경우)로 센서를 장착하거나 뾰족한 레인 쉴드를 사용하면 물을 흘리는 데 도움이 될 수 있습니다. 그러나 전송 펄스 중 압전 소자의 고유 진동은 기술의 자체 청소 기능인 빛 응축을 원자화하는 데 충분한 경우가 많습니다.
7. 비교 분석: 내부 보상이 승리하는 이유
다른 기술이 아닌 내부 보상 기능이 있는 초음파 센서에 의존하는 이유는 무엇입니까?
| Feature | 초음파(Yujie UltraNova/SR) | 레이더(비접촉) | 정수압 |
|---|---|---|---|
| 온도 감도 | 높음(보상 필요) | 낮음(EM파는 영향을 받지 않음) | 중간(액체 밀도 변화) |
| 보상방법 | 내부 서미스터 + 알고리즘 | N/A | 비중 보정(수동) |
| Cost | Moderate/Low | High | 보통 |
| Maintenance | 자체 청소(진동) | Non-Contact | 접촉(파울링/드리프트) |
| 내화학성 | PVDF 옵션(UltraNova1) | PTFE/Steel | 다이어프램 호환성 문제 |
| 사각지대 | 미니멀(UltraNova 시리즈) | 더 큼(일반적으로) | None |
분석:
레이더는 공기 온도의 음속 변화에 영향을 받지 않지만, 특히 분산된 IoT 네트워크(예: 쓰레기통 1,000개)에서 간단한 탱크 모니터링에는 과도하고 비용이 많이 드는 경우가 많습니다. 정수압 센서는 다음과 같은 이유로 표류합니다. 액체 밀도는 온도에 따라 변하며(물은 따뜻할 때 팽창), 물속에 잠긴 온도 프로브 없이는 보상하기 어려운 다른 종류의 오류가 발생합니다.
The 내부 보상 기능이 있는 초음파 센서 엔지니어링의 "최적 지점"을 나타냅니다. 이는 적은 비용으로 레이더의 비접촉식, 내화학성 이점을 제공합니다. 공기 온도 민감도의 "약점"은 내부 보상 엔진에 의해 효과적으로 중화됩니다. UltraNova1, UltraNova2그리고 SR55, 올바르게 설치된 경우.
8. 문제 해결 가이드: 현장의 드리프트 진단
사용자가 드리프트를 의심하는 경우 Yujie 센서의 알려진 특성을 사용하여 이 진단 워크플로를 따르세요.
증상: 수위 판독값은 액체를 추가/제거하지 않았음에도 불구하고 하루 종일 5-10cm씩 달라집니다.
- "팬텀" 프로세스를 확인하십시오. 액체가 실제로 팽창하고 있는 걸까요? 대형 탱크에서는 액체의 열팽창으로 수위가 센티미터 단위로 높아질 수 있습니다. 가장 더운 시간과 가장 추운 시간에 수동 줄자로 확인하십시오.
- 일사 노출 확인: 센서가 검은색인가요 아니면 진한 회색인가요? 햇빛에 있습니까? 센서 하우징을 터치하세요. 만졌을 때 뜨거우면 "Solar Loading"이 원인입니다. 해결책: 차양을 설치하세요.
- "냉각 충격"을 확인하십시오: 차가운 탱크에 뜨거운 액체를 채웠나요? 센서 본체(및 내부 서미스터)가 예열되는 데 시간이 걸립니다. 센서가 새로운 공기 온도와 열 평형에 도달할 때까지 판독값이 표류합니다. 해결책: 안정화될 때까지 15-30 분 정도 기다리세요.
- 모델 확인: 올바른 센서를 사용하고 있나요?
- 1미터 깊이의 유체 디스펜서의 경우 UltraNova2 (높은 정밀도). 여기서 장거리 센서를 사용하면 근거리 해상도가 저하될 수 있습니다.
- 가스가 있는 하수 우물의 경우 SR55. 표준 센서는 온도 드리프트가 아닌 H2S 부식 드리프트로 인해 문제를 겪을 수 있습니다.
- 데드 밴드 확인: 수위가 최소 범위(예: 상단 20cm) 내에 있습니까? 불감대 내부의 판독값은 불규칙하고 온도에 매우 민감합니다. 액체 수위를 낮추거나 센서 마운트를 올리십시오.
9. 미래 동향: IoT 및 분산 보상
사양은 UltraNova 시리즈는 "배터리 구동 가능" 및 "IoT 준비" 드리프트 제거의 미래를 향한 포인트: 분산 데이터 융합.
현재 시스템에서 센서는 다음을 기반으로 보상합니다. own 내부 온도 판독. 미래의 IoT 생태계에서는 LoRaWAN 또는 NB-IoT를 통해 클라우드 플랫폼에 연결된 UltraNova 센서가 원시 비행 시간 및 내부 온도 데이터를 전송할 수 있습니다. 지역 기상 관측소 데이터(초지역 주변 온도, 습도, 기압)를 보유하고 있는 클라우드 서버는 "2차 보상"을 수행할 수 있습니다.
센서가 내부 온도를 50°C(태양으로 인해)로 보고하지만 로컬 기상 API가 30°C를 보고하는 경우 클라우드 알고리즘은 태양광 부하 오류를 표시하고 전송 후 거리 계산을 수정할 수 있습니다. 이는 저전력 센서 MCU에서 클라우드의 무한한 성능으로 극도의 계산 보상 부담을 옮겨 간단한 배터리 구동식 하드웨어의 정확도를 훨씬 더 높일 수 있습니다.
10. 결론
실외 레벨 모니터링에서 센서 드리프트는 물리적 현상으로 인해 피할 수 없는 결과입니다. 이는 음향 펄스와 상호 작용하는 대기의 특징입니다. 그러나 이는 관리 가능한 현상입니다. 이는 기술의 결함이 아니라 방정식의 변수입니다. Yujie Piezo 기술 해결책을 설계했습니다.
물리학 기반 설계의 엄격한 적용을 통해 UltraNova1, UltraNova2그리고 SR55 센서는 휘발성 공기 매체를 신뢰할 수 있는 눈금자로 변환합니다.
- 물리학: 내부 알고리즘은 음속의 √T 변화를 인식함으로써 약점을 알려진 양으로 바꿉니다.
- 재료: 활용하여 PVDF 화학적/열적 안정성 및 IP68 습기와 H2S에 대한 밀봉을 통해 하드웨어는 알고리즘이 작동할 수 있을 만큼 신호가 깨끗하게 유지되도록 보장합니다.
- 결과: 밀리미터 수준의 정확도 이는 아침 이슬의 차가움부터 오후 태양의 열기까지 적용됩니다.
산업 운영자에게 교훈은 분명합니다. 정확도는 단지 센서 구입에만 국한되는 것이 아닙니다. 환경을 이해하는 센서를 선택하는 것입니다. UltraNova 및 SR 시리즈와 같은 내부 보상 플랫폼을 선택하고 열 역학을 인식하여 설치함으로써 온도 드리프트의 "보이지 않는 변수"가 마침내 가시적이고 예측 가능하며 관련성이 없게 되었습니다.
빠른 참조: Yujie 센서 기능
| 모델 | 범위 | 주요 소재/특징 | IP 등급 | 기본 애플리케이션 |
|---|---|---|---|---|
| UltraNova1 | 중간 범위 (4m) | PVDF 하우징 (화학 저항성), 최소 불감대 가능한 경우 파일럿 루프에서 | IP68 | 약품탱크, 쓰레기통, 배터리/IoT 앱 |
| UltraNova2 | 단거리 (~1000mm) | 표면 실장, 높은 정밀도, 최소 불감대 | IP68 | 기계 자동화, 유체 디스펜서, 소형 탱크 |
| SR-55 | 중간 범위 (4m) | H₂S 저항성, 아날로그 출력, 견고함 | IP68 | 실외 하수, 수처리, 그리드 전력 |
