PZT 세라믹 공급업체 선택을 위한 최종 가이드
소개: 정밀함 뒤에 숨은 힘 - 귀하의 PZT 세라믹 공급업체가 가장 중요한 파트너인 이유
안전 관련 의료 영상 장치와 신뢰성이 높은 항공우주 유도 시스템부터 자동차 성능을 최적화하는 복잡한 연료 분사 장치에 이르기까지 첨단 기술의 세계에는 눈에 보이지 않지만 근본적으로 필수적인 핵심 구현 기술이 존재합니다. 압전 세라믹. 이 기술의 핵심은 티탄산지르콘산연(Lead Zirconate Titanate)입니다. PZT는 기계적 에너지를 전기 신호로 변환하고, 반대로 전기 에너지를 정밀한 기계적 움직임으로 변환하는 놀라운 능력을 갖춘 고성능 세라믹 소재입니다.
압전 효과로 알려진 이 이중 기능은 PZT를 수많은 현대 혁신의 엔진으로 만듭니다. 그러나 이 효과에 의존하는 정교한 장치의 성능, 신뢰성 및 수명은 근본적으로 장치의 품질에 의해 제한됩니다. PZT 구성요소. 이러한 현실은 PZT 세라믹 공급업체를 선택하는 과정을 단순한 조달 업무에서 신뢰성 높은 전략적 결정으로 승격시킵니다.
품질이 낮은 구성 요소는 시스템 오류, 비용이 많이 드는 리콜, 브랜드 품질 문제로 이어질 수 있습니다. 반대로, 지식이 풍부한 공급업체가 제공하는 고품질의 정밀하게 설계된 구성 요소는 더 강력한 성능과 신뢰성을 지원할 수 있습니다. 이 가이드는 엔지니어, R&D 과학자 및 기술 구매자에게 PZT 기술을 이해하고 평가하기 위한 실용적인 프레임워크를 제공하기 위해 고안되었습니다. PZT 세라믹 공급업체.
PZT 세라믹 디코딩: 애플리케이션 성공을 위한 기반
재료 자체에 대한 깊은 이해는 정보를 바탕으로 공급업체를 선택하는 첫 번째 단계입니다. PZT 모놀리식 재료가 아닙니다. 그 속성은 특정 응용 분야에 맞게 미세 조정되고 맞춤화될 수 있습니다. 응용 분야의 성공을 목표로 하는 모든 엔지니어 또는 설계자에게는 기초 과학과 재료 유형 간의 중요한 차이점을 파악하는 것이 필수적입니다.
PZT란 무엇입니까? 화학식에서 결정구조까지
납 지르콘산염 티타네이트는 화학식 PbZrO₃-PbTiO₃를 갖는 무기 화합물입니다. 소성되면 페로브스카이트 결정 구조를 형성하는 세라믹 소재입니다. 이 구조는 큰 2가 금속 이온(납) 격자 내에 작은 4가 금속 이온(티타늄 또는 지르코늄)으로 구성됩니다. PZT 고용체 시스템은 1952년경 도쿄 공과대학에서 처음으로 매핑되었으며, 압전 응용 분야는 1954년 미국 국립표준국의 Bernard Jaffe에 의해 개척되었습니다. PZT은 이전 시스템인 티탄산바륨(BaTiO₃)보다 획기적인 발전을 이루었습니다.
정의하는 특성 PZT 압전성은 두 가지 방식으로 나타납니다.
- 직접 압전 효과: 재료에 기계적 응력이나 변형이 가해지면 전하나 전압이 생성됩니다. 이는 이상적인 재료가 됩니다. sensors.
- 역압전 효과: 외부 전기장이 물질에 가해지면 물리적으로 모양이 바뀌고 팽창하거나 수축합니다. 이 속성은 다음의 기초가 됩니다. actuators 그리고 정밀한 모션 제어가 가능합니다.
중요한 차이점: "부드러운" 대 "단단한" PZT 세라믹
모두는 아님 PZT 는 동일하게 생성됩니다. "연성" 및 "경질"이라는 용어는 세라믹의 기계적 특성을 의미하는 것이 아니라 세라믹 도메인 구조 내 전기 쌍극자의 이동성을 의미합니다. 이러한 구별은 주어진 용도에 대한 재료의 적합성을 직접적으로 지시하므로 PZT 재료 선택에서 가장 중요한 개념 중 하나입니다.
소프트 PZT(센서 유형)
연질 PZT 세라믹은 전기 쌍극자가 더 쉽게 방향을 바꿀 수 있는 도메인 구조를 특징으로 합니다. 그 결과 높은 압전 전하 계수(d₃₃), 높은 유전 상수 및 높은 전기기계적 결합 계수를 갖는 재료가 생성됩니다. 본질적으로 그들은 매우 민감합니다.
이상적인 애플리케이션: 이러한 특성으로 인해 연질 PZT은 높은 감도와 정밀한 측정이 필요한 응용 분야에 적합한 재료입니다. 여기에는 다음이 포함됩니다 초음파 변환기 비파괴 검사(NDT) 및 의료 진단 영상을 위해, hydrophones 수중 음향을 위한 sensors 유량, 압력 또는 미묘한 진동을 측정하는 데 사용됩니다.
하드 PZT (고전력형)
경질 PZT 세라믹은 구역 벽을 "고정"하는 도펀트로 구성되어 전기 쌍극자의 이동을 더욱 어렵게 만듭니다. 이로 인해 압전 전하 계수가 낮아지지만 훨씬 더 높은 기계적 품질 계수(Qₘ), 더 낮은 유전 및 기계적 손실, 높은 전기적 및 기계적 응력 하에서 탁월한 안정성 등 다른 중요한 이점을 제공합니다.
이상적인 애플리케이션: Hard PZT는 고전력 초음파 에너지를 생성하거나 강력한 고하중 작동이 필요한 응용 분야용으로 설계되었습니다. 여기에는 다음이 포함됩니다 초음파 세척용 변환기 및 welding, 고강도 소나 프로젝터 및 산업 기계용 강력한 액추에이터.
PZT의 세계: 애플리케이션의 세계
놀라운 다재다능함 PZT은 조정 가능한 특성과 견고한 특성으로 인해 거의 모든 첨단 기술 부문에 걸쳐 점점 더 많은 적용 분야에 통합되었습니다.
의료 응용
의료 분야는 PZT의 정밀도와 신뢰성에 크게 의존합니다. Soft PZT은 진단에 중요합니다. 초음파 영상 변환기, 높은 감도 덕분에 내부 장기의 선명하고 상세한 이미지를 생성할 수 있습니다. 의료 기기 응용 분야에서 하드 PZT는 고강도 집속 초음파(집속 초음파) 시스템에 사용되어 집속된 에너지를 표적 조직에 비침습적으로 적용합니다.
항공우주 및 방위
방위산업 및 항공우주 분야에서는 열악한 환경에서의 신뢰성이 가장 중요합니다. 하드 PZT은(는) 소나 시스템, 음향 신호를 보내는 능동형 변환기(프로젝터)와 반사를 수신하는 수동형 수중청음기(수신기) 모두에 사용됩니다. 또한 유도 시스템, 심도 측심기 및 고급 응용 분야에도 사용됩니다.
자동차 산업
현대 자동차에는 효율성과 안전성을 향상시키는 수많은 PZT 구성 요소가 포함되어 있습니다. 소프트 PZT 센서는 엔진 노크 센서로 사용되어 비정상적인 연소를 감지하여 엔진 제어 장치가 최적의 성능을 위해 타이밍을 조정할 수 있도록 합니다. PZT 스택 액츄에이터 연료 공급에 대한 매우 빠르고 정확한 제어를 제공하기 위해 고급 연료 분사 시스템에 사용됩니다.
산업 응용 분야
PZT는 광범위한 산업 공정을 주도합니다. 고전력 초음파 변환기 단단한 PZT로 만든 제품은 산업용 부품의 강력한 세척 및 용접 플라스틱. 계측 및 제조 영역에서 PZT 액추에이터는 원자현미경(AFM)과 같은 도구에 나노 규모 위치 지정 기능을 제공합니다.
| 산업 | 특정 애플리케이션 | 일반적인 PZT 유형 | 주요 성능 이점 |
|---|---|---|---|
| 의료 | 초음파 영상 변환기 | 부드러운 PZT | 선명한 이미징을 위한 높은 결합도 및 감도 |
| 의료 | 고강도 집속초음파(집속초음파) | 하드 PZT | 집중된 에너지 전달을 위한 높은 전력 출력, 낮은 손실 |
| Aerospace/Defense | 소나 변환기 | 하드 PZT | 높은 기계적 품질, 열악한 환경에서의 내구성 |
| Automotive | 엔진 노크 센서 | 부드러운 PZT | 미묘한 진동을 감지하는 높은 전하 감도 |
| 산업용 | 초음파 용접 | 하드 PZT | 높은 전력 효율, 높은 기계적 부하에서도 안정성 |
| Consumer | 피에조 점화기 | 하드 PZT | 기계적 충격으로 인한 고전압 발생 |
분말에서 전력까지: 고품질 PZT 부품의 제조 여정
완성된 제품의 뛰어난 특성 PZT 구성요소 원료에만 고유한 것이 아닙니다. 정확성과 제어가 가장 중요한 복잡한 다단계 제조 공정을 통해 꼼꼼하게 재배됩니다. 이 여정을 이해하면 PZT 요소의 품질이 제조업체의 프로세스 제어 및 내부 역량을 직접적으로 반영하는 이유를 알 수 있습니다.
기초 단계 - 세라믹 제작
- 원료 및 혼합: 이 공정은 주로 산화납, 산화지르코늄, 산화티타늄 등의 고순도 산화물 분말과 특정 "부드러운" 또는 "단단한" 특성을 가공하기 위해 첨가되는 다양한 도펀트를 사용하여 시작됩니다. 이러한 초기 재료의 순도는 매우 중요합니다. 불순물은 최종 세라믹의 전기적 특성과 구조적 무결성을 손상시킬 수 있습니다.
- 하소(사전 소결): 혼합된 분말은 하소라는 과정을 통해 고온(약 1000°C)으로 가열됩니다. 이 중요한 단계에서 원시 산화물은 고체 상태 화학 반응을 거쳐 원하는 다결정질 PZT 화합물을 형성합니다. 하소 중 온도와 시간을 적절하게 제어하는 것은 올바른 화학적 상과 입자 크기 분포를 달성하는 데 필수적입니다.
- 밀링 및 과립화: 하소 후, PZT 분말은 응집체를 분해하고 최종 소결 단계에 대한 반응성을 높이기 위해 두 번째로 밀링됩니다. 그런 다음 유기 결합제를 첨가하고 혼합물은 일반적으로 분무 건조를 통해 자유 유동 과립으로 가공됩니다.
부품 성형 - 벌크 대 다층 기술
분말이 준비되면 다음 두 가지 주요 방법 중 하나를 사용하여 원하는 모양으로 형성됩니다.
- 대량 제조: 다음과 같은 구성 요소의 경우 discs, rings, plates그리고 tubes, 과립화된 분말은 고출력 유압 프레스를 사용하여 "그린"(비소성) 본체로 압축됩니다.
- 다층 제조: 더 낮은 전압에서 작동하는 고급 액추에이터의 경우 더 복잡한 프로세스가 사용됩니다. PZT 분말의 슬러리는 매우 얇은 "녹색" 테이프로 주조되며 때로는 20μm만큼 얇습니다. 전도성 전극 페이스트를 각 테이프에 스크린 인쇄한 다음 수백 개의 층을 정밀하게 쌓고 압력과 열을 가해 적층한 후 개별 구성 요소로 절단합니다.
마무리 및 활성화 - 공백에서 기능 요소까지
- 가공: 소결된 세라믹은 매우 단단하고 부서지기 쉽습니다. 이제는 연삭, 래핑 및 연마를 위해 다이아몬드 도구를 사용하여 최종 치수로 정밀하게 가공됩니다. 최종 형상과 표면 마감은 극도로 엄격한 공차를 유지해야 합니다.
- 전기 도금: 전기장을 적용하기 위해 종종 스크린 인쇄를 통해 전도성 전극(일반적으로 은)을 세라믹의 적절한 표면에 적용한 다음 강한 접착력을 보장하기 위해 적당한 온도(약 600°C)에서 소성합니다.
- 편광(폴링): 이것은 세라믹에 압전 특성을 부여하는 최종 "활성화" 단계입니다. 구성 요소를 가열된 오일 욕조(80°C ~ 140°C)에 담그고 매우 강한 DC 전기장(2 ~ 3 kV/mm)이 전극 전체에 적용됩니다.
- 최종 검사: 품질에 중점을 둔 제조업체는 모든 부품에 대해 100% 최종 테스트를 수행하고 주요 전기 및 기계적 매개변수를 측정하여 각 부품이 고객의 정확한 사양을 충족하는지 확인합니다.

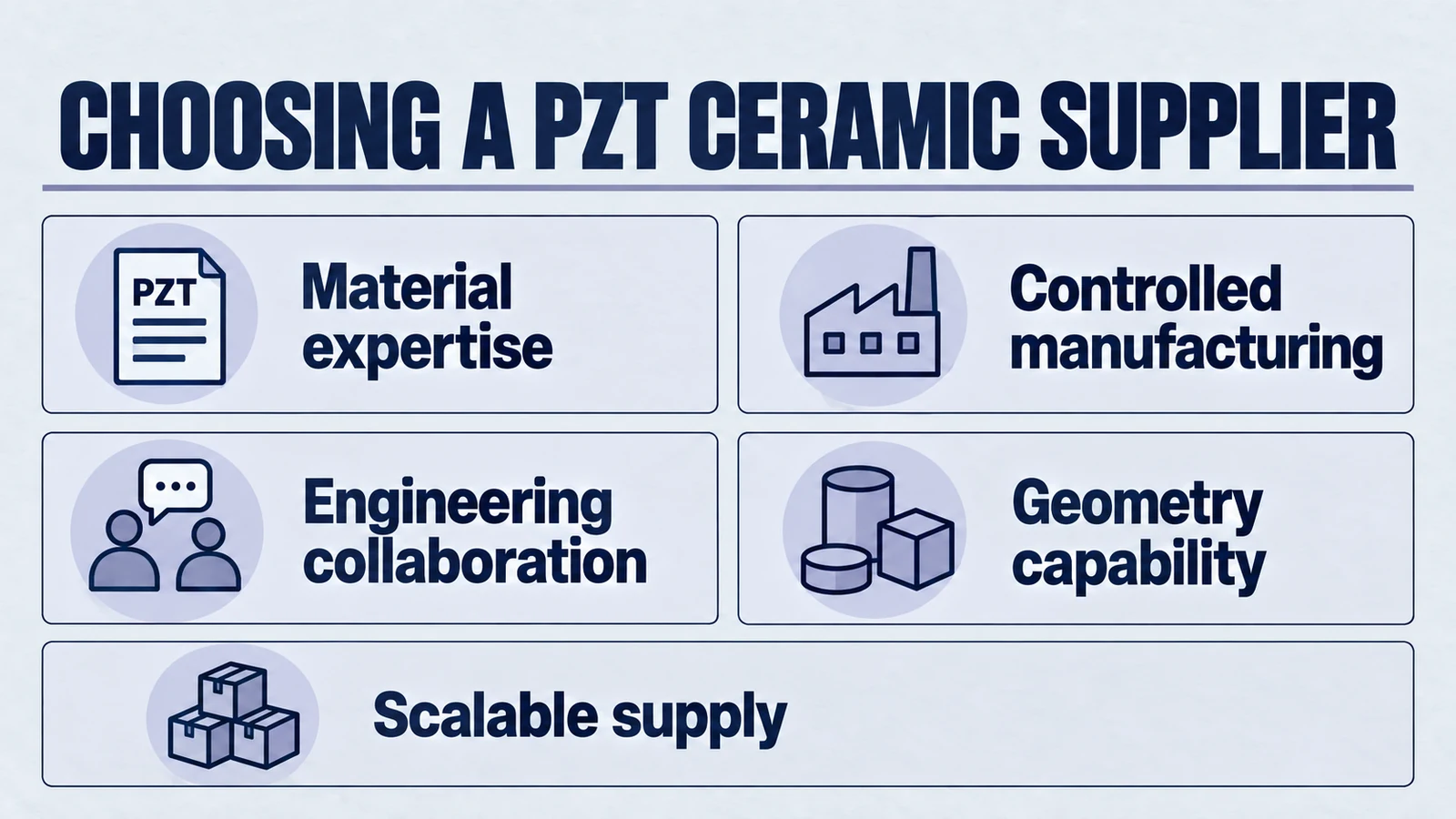

공급업체 파트너십: PZT 세라믹 공급업체 선택을 위한 5가지 중요한 요소
선택 PZT 세라믹 공급업체 단순한 가격 비교를 훨씬 뛰어 넘는 결정입니다. 이는 제품의 성능, 신뢰성 및 출시 기간에 큰 영향을 미칠 수 있는 기술 파트너십의 형성입니다.
요소 1: 심층적인 소재 전문 지식 및 맞춤화 기능
최고의 공급업체는 무엇보다도 재료 과학 전문가입니다. 그들의 제품은 제한된 표준 부품 카탈로그 이상이어야 합니다. 다양한 경질 및 연질 소재를 포함하여 용도에 최적화된 광범위한 소재 포트폴리오를 갖춘 공급업체를 찾으세요. PZT 공식, 집속 초음파와 같은 특수 응용 분야를 위한 재료, 심지어 환경에 민감한 응용 분야를 위한 무연 대체 재료도 있습니다.
요소 2: 수직 통합 제조 및 강력한 품질 시스템
제조 공정에 자세히 설명되어 있듯이 품질은 엔드투엔드 공정 제어의 결과입니다. 이상적인 공급업체는 제조를 수직적으로 통합하여 분말 제제화 및 혼합부터 최종 폴링 및 테스트까지 모든 중요한 단계를 사내에서 수행합니다. 문서화되고 반복 가능하며 지속적으로 개선되는 품질 관리 시스템에 대한 객관적인 증거로 사용되는 ISO 9001:2015와 같은 공식 인증을 찾으십시오.
요소 3: 협업 엔지니어링 및 애플리케이션 지원
올바른 공급업체는 단순한 공급업체가 아닌 기술 컨설턴트 및 파트너 역할을 합니다. 초기 설계 개념부터 최종 생산까지 기술 지원을 전담하고 접근할 수 있는 숙련된 애플리케이션 엔지니어 팀이 있어야 합니다. 이러한 협력적 지원은 올바른 선택을 하는 데 매우 중요합니다. material, 최적화 중 transducer 또는 액추에이터 설계 및 시스템 수준 통합 문제 해결.
요소 4: 다양한 제품 형상 및 가공 정밀도
공급업체의 역량은 그들이 생산할 수 있는 형태의 다양성과 복잡성에 반영됩니다. 일류 제조업체는 다음과 같은 광범위한 표준 형상을 생산할 수 있어야 합니다. discs, rings, plates, tubes, 보울 및 반구뿐만 아니라 특정 응용 분야 요구 사항을 충족하기 위한 매우 복잡한 맞춤형 가공 형태도 있습니다.
요소 5: 입증된 실적, 확장성 및 신뢰성
마지막으로, 오랫동안 입증된 성공의 역사를 지닌 공급업체를 찾으십시오. 의료, 항공우주, 국방 등 가장 까다로운 산업에 수십 년간 서비스를 제공한 실적은 신뢰성과 품질에 대한 강력한 지표입니다. 또한 공급업체는 품질이나 일관성 저하 없이 초기 엔지니어링 샘플 및 프로토타입부터 대량 제조까지 생산을 원활하게 확장할 수 있는 능력을 입증해야 합니다.
결론: 올바른 PZT 파트너와 함께 차세대 혁신 강화
납지르콘산염 티타네이트는 수많은 혁신의 기술적 중추를 형성하는 독특하고 강력하고 다재다능한 소재입니다. 그러나 그 잠재력은 부품 자체의 품질이 최고일 때에만 실현될 수 있습니다. 원료 분말에서 완성된 기능성 제품으로의 여정 PZT 요소 이는 모든 단계가 중요하고 품질이 누적되는 성과인 세라믹 제조의 복잡성을 입증합니다.
선택 PZT 세라믹 공급업체는 단순한 데이터시트와 가격 견적 그 이상을 바탕으로 해야 하는 전략적 결정입니다. 연성 및 경성 PZT 제제 간의 중요한 차이, 제조 공정이 최종 품질에 미치는 막대한 영향, 심층적인 응용 지식의 필요성은 모두 하나의 결론을 제시합니다. 이상적인 공급업체는 파트너입니다.
이는 구성 요소뿐만 아니라 개발 위험을 줄이고 혁신을 가속화하는 필수 재료 과학 전문 지식, 제조 우수성 및 협업 엔지니어링 지원도 제공합니다. 이러한 요소의 우선순위를 지정함으로써 엔지니어링 팀은 품질, 신뢰성 및 전문성을 기반으로 차세대 혁신을 구축할 수 있습니다.
귀하의 프로젝트에는 이러한 기반을 바탕으로 구축된 구성 요소가 필요합니다. 애플리케이션의 성공을 보장하려면 압전 기술의 미묘한 차이를 이해하는 전문가와 협력하는 것이 중요합니다. 엔지니어링팀에 문의하세요 오늘 귀하의 애플리케이션에 대해 논의하고 진정한 파트너십이 어떻게 다음 혁신을 뒷받침할 수 있는지 알아보세요.
