피에조 디스크 공급업체 선택을 위한 최종 가이드: 무시할 수 없는 5가지 요소
1.0 소개: 모든 고성능 애플리케이션의 중요한 결정
첨단 기술의 세계에서, 압전 디스크 의료용 초음파, 산업용 비파괴 검사(NDT), 정밀 나노포지셔닝, 자동차 감지 등 다양한 분야에서 혁신을 주도하는 기본 구성 요소입니다. 모든 고해상도 의료 이미지, 완벽하게 용접된 모든 구성 요소, 나노미터 정밀도로 움직이는 모든 마이크로 액추에이터 뒤에는 잘 지정되고 안정적으로 제조된 기술이 있습니다. 피에조 디스크. 따라서 피에조 디스크 공급업체를 선택하는 것은 단순한 조달 작업이 아닙니다. 이는 최종 제품의 성능, 신뢰성 및 궁극적인 상업적 성공에 중대한 영향을 미치는 전략적 결정입니다.
이 결정에 관련된 이해관계는 매우 높습니다. 최적이 아닌 공급업체를 선택하면 일관되지 않은 제품 성능, 조기 구성 요소 오류, 생산 중단 및 비용이 많이 드는 현장 지원이 발생할 수 있습니다. 이러한 문제는 비용을 증가시키고 고객 신뢰도를 약화시킬 수 있습니다. 공급업체 선택은 근본적으로 위험을 완화하고 프로젝트의 장기적인 실행 가능성을 지원하는 것입니다. 이러한 현실은 거래적인 공급업체 관계에서 공급업체의 전문 지식이 고객의 자체 설계 팀을 지원하는 엔지니어링 파트너십으로 관점의 전환을 장려합니다.

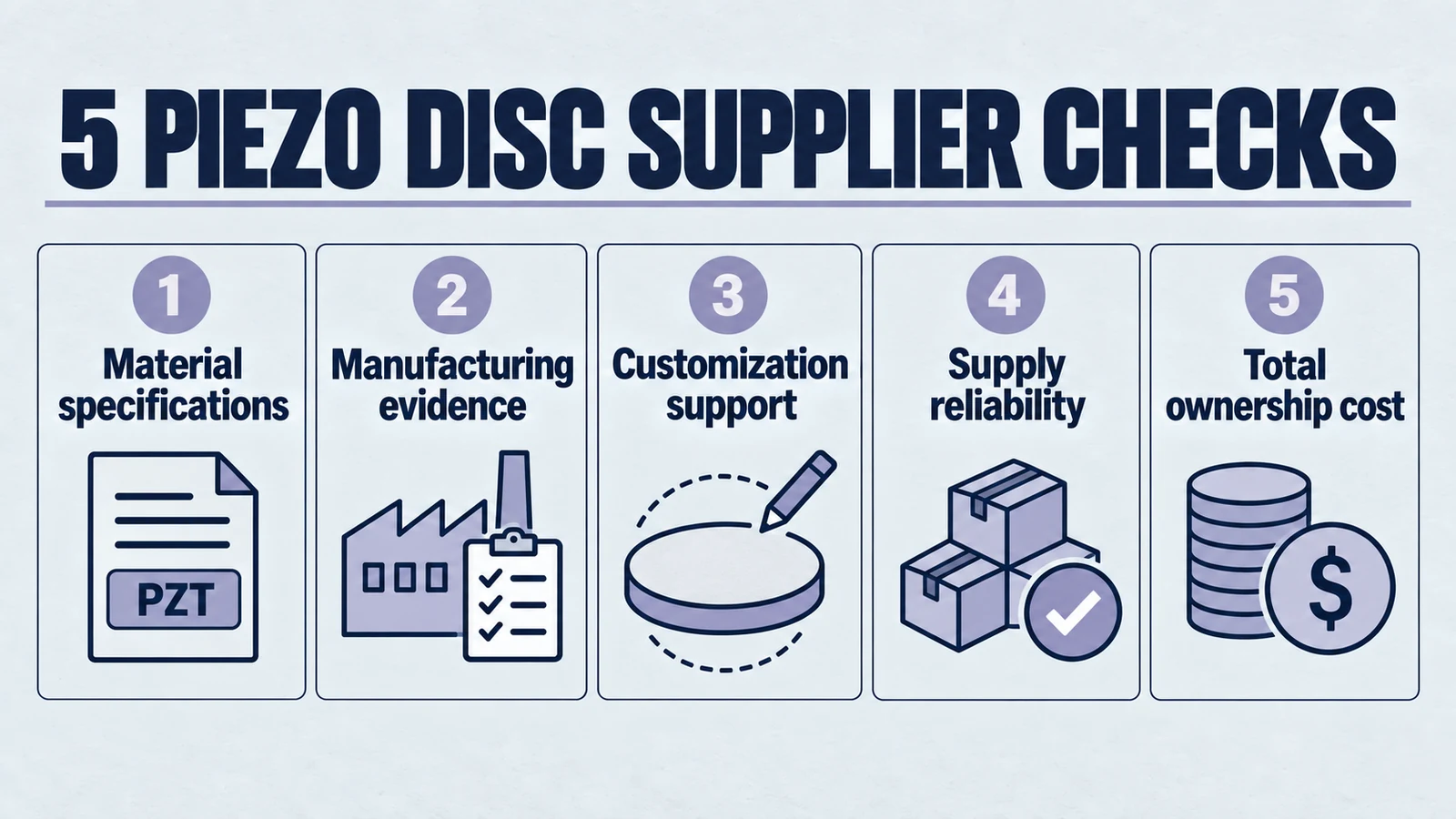

이 중요한 결정을 탐색하려면 체계적인 프레임워크가 필수적입니다. 이 가이드는 피상적인 가격 비교를 넘어 잠재적인 피에조 디스크 공급업체의 기술 전문성, 제조 규율 및 파트너십 역량에 대한 전체적인 평가를 가능하게 하는 5가지 핵심 요소를 제시합니다. 이러한 요소는 재료 품질 및 성능, 제조 우수성 및 품질 관리, 맞춤화 및 기술 파트너십, 공급업체 신뢰성 및 공급망, 총 소유 비용입니다.
2.0 요소 1: 타협할 수 없는 소재 품질 및 성능 사양
모든 고성능의 기초 피에조 디스크 세라믹 재료 그 자체이다. 우수한 공급업체는 부품뿐만 아니라 응용 분야의 특정 물리학에 맞게 설계된 최적화된 재료 솔루션을 제공하여 재료 과학에 대한 포괄적인 숙달을 보여줍니다.
2.1 데이터시트를 넘어서: 응용 분야 요구 사항에 따라 재료 특성 조정
모든 지르콘 티탄산납(PZT) 세라믹이 동일하게 생성되는 것은 아닙니다. "소프트"와 "하드" 사이에는 근본적인 차이가 있습니다. PZT 공식, 각각은 다양한 운영 요구에 맞게 맞춤화되었습니다.
소프트 PZT: 다음과 같은 재료 PZT-5H 및 PZT-5A (해군 유형 II/VI로 분류됨)은 높은 감도, 큰 압전 전하 상수(d₃₃) 및 높은 유전율이 특징입니다. 이러한 특성으로 인해 감지 응용 분야, 의료 영상 변환기 및 actuators 상대적으로 낮은 전력 수준에서 큰 변위가 필요한 경우. 그러나 더 낮은 퀴리 온도와 높은 전기적 또는 기계적 스트레스 하에서 탈분극에 대한 더 큰 민감성을 포함하는 제한 사항도 있습니다.
하드 PZT: 다음과 같은 재료 PZT-4 및 PZT-8 (PZT-4 = Navy Type I; PZT-8 = Navy Type III)은 높은 기계적 품질 계수, 높은 기계적 부하 및 강한 전기장 하에서 우수한 안정성 및 높은 퀴리점을 나타냅니다. 이러한 특성은 다음을 포함한 고전력 애플리케이션에 필수적입니다. 최대 감도보다 열 안정성이 더 중요한 초음파 세척 변환기, 소나 프로젝터 및 고전압 에너지 생성 시스템.
이 기본 분류 외에도 몇 가지 주요 재료 매개변수가 응용 분야의 특정 요구 사항에 맞게 조정되어야 합니다.
- 퀴리 온도(Tc): 이 온도는 재료가 상전이를 겪고 압전 특성을 영구적으로 상실하는 임계 온도입니다. 특히 고온 환경에서 사용되는 구성 요소의 경우 중요한 작동 한도를 나타냅니다.
- 압전 전하 상수(d₃₃): 이 계수는 적용된 전기장에 생성된 기계적 변형과 관련되어 있어 액츄에이터 성능 및 변위 능력에 대한 주요 지표가 됩니다.
- 전기기계적 결합 계수(k): 이 값은 전기적 형태와 기계적 형태 사이의 에너지 변환 효율성을 측정합니다. 감지와 작동 모두에 사용되는 변환기의 전반적인 효율성을 위해서는 높은 결합 계수가 중요합니다.
- 기계적 품질 계수(Qm): 이 매개변수는 재료 내의 기계적 손실을 나타냅니다. 높은 Qm은 열 발생을 최소화하고 보다 효율적인 작동을 가능하게 하므로 공진 고전력 애플리케이션에 필수적입니다.
공급업체의 역량을 검토할 때 중요한 차별화 요소가 나타납니다. 즉, 원자재 배합 자체에 대한 통제력입니다. 업계에서 관찰되는 상당한 배치 간 변동성은 종종 재료 구성 및 가공의 불일치로 인해 발생합니다. 자체적으로 공식화하는 공급업체 PZT 분말 원시 산화물의 순도와 정밀한 혼합, 밀링 및 하소 공정을 자체적으로 제어하는 것은 근본적인 이점을 가지고 있습니다. 이러한 수직적 통합을 통해 재료 특성을 미세 조정할 수 있으며, 더 중요하게는 가치 사슬의 시작부터 엄격한 통계적 프로세스 제어를 구현할 수 있습니다.
2.2 성능 변동성의 함정
데이터시트의 공칭 값은 ±20%에 달하는 넓은 허용 오차를 갖는 경우가 많기 때문에 오해의 소지가 있을 수 있습니다. 이로 인해 서로 다른 공급업체 사이뿐만 아니라 동일한 공급업체의 배치 간에도 상당한 성능 차이가 발생할 수 있습니다. 다음과 같이 실제 운영을 반영하는 성능 지표를 평가하는 것이 중요합니다.
- 반복성 대 정확도: 이 두 속성의 차이점을 이해하는 것이 중요합니다. 정확도는 구성요소가 실제 값에 얼마나 가까이 위치할 수 있는지를 의미하는 반면, 반복성은 동일한 목표 위치로 일관되게 복귀하는 능력을 나타냅니다. 많은 정밀 응용 분야에서는 시스템 오류가 교정을 통해 보상될 수 있는 경우가 많으므로 높은 반복성이 기준 정확도보다 더 중요합니다.
- 수명과 내구성: A의 작동 수명 피에조 부품 주변 습도, 온도, 기계적 예압, 전기 구동 조건 등 다양한 요인의 영향을 받을 수 있습니다. 신뢰할 수 있는 구성 요소는 수십억 주기에 걸쳐 의도된 작동 환경을 견딜 수 있도록 설계되어야 합니다.
3.0 요소 2: 검증 가능한 제조 우수성 및 엄격한 품질 관리
세계 최고의 피에조 디스크 공급업체는 반도체 제조업체와 유사한 수준의 정밀도로 운영됩니다. 이러한 제조업체의 경우 품질에 대한 약속은 단순한 마케팅 슬로건이 아니라 생산 프로세스의 모든 단계에 포함되고 국제적으로 인정되는 표준에 의해 검증되는 검증 가능한 시스템입니다.
3.1 분말에서 편광 부품까지: 정밀도가 요구되는 공정
제조 피에조 디스크 품질이 강화되거나 저하될 수 있는 수많은 단계로 구성된 복잡한 여정입니다. 주요 단계는 다음과 같습니다.
- 분말 준비 및 압착: 공정은 압착된 "그린" 본체의 균일한 밀도를 보장하기 위해 균질한 과립을 생성하는 것부터 시작됩니다.
- 소결: 이 중요한 고온 소성 단계는 세라믹의 최종 미세 구조가 형성되는 단계입니다. 잘못된 온도나 지속 시간은 부적절한 결정 성장으로 이어질 수 있으며, 재료의 압전 전위를 심각하게 저하시키거나 심지어 파괴할 수도 있습니다.
- 가공 및 랩핑: 종종 ±0.1 mm보다 나은 엄격한 치수 공차를 달성하려면 반도체 산업에서 자주 차용하는 고급 가공 기술이 필요합니다.
- 전기 도금: 균일하고 강하게 접착된 금속 전극(일반적으로 은, 니켈 또는 금)이 세라믹 표면에 적용됩니다. 이 레이어는 안정적인 전기 연결을 설정하고 일관된 성능을 보장하는 데 필수적입니다.
- 편광(폴링): 이 마지막 중요한 단계에서 세라믹은 퀴리 온도 이하로 가열되고 강한 DC 전기장에 노출됩니다. 이 프로세스는 재료의 내부 전기 도메인을 정렬하여 압전 특성을 유도합니다. 부적절하거나 불완전한 폴링은 구성요소를 쓸모없게 만듭니다.
3.2 품질 관리 및 종합 테스트의 역할
강력한 품질 관리(QC)는 단순한 최종 검사가 아니라 지속적이고 통합된 프로세스입니다. 최상위 공급업체는 통계적 공정 관리(SPC)를 활용하여 주요 매개변수를 모니터링하고, 대량 생산을 위한 자동화된 테스트 시스템을 채택하고, 모든 배치에 대해 포괄적인 추적 시스템을 유지관리합니다. 품질에 중점을 둔 공급업체는 다음을 포함한 일련의 테스트를 수행합니다.
- 물리적 검사: 치수 정확도를 확인하고 균열, 칩, 보이드 등 물리적 결함이 있는지 검사합니다.
- 전기 테스트: 정전 용량, 유전 손실, 공진 주파수, 임피던스 등 주요 전기적 특성을 측정합니다. 전용 측정기를 사용하여 압전 전하 상수(d₃₃)를 직접 측정하는 것은 액추에이터 재료에 대한 표준 QC 검사입니다.
- 신뢰성 및 스트레스 테스트: 고온, 습도, 진동 등 가혹한 작동 조건을 시뮬레이션하여 애플리케이션별 스트레스 하에서 부품의 장기적인 성능과 내구성을 검증합니다.
3.3 프로세스 규율의 증거로서의 인증
인증은 단순한 서류 작업이 아니라 공식적인 품질 관리 시스템(QMS)에 대한 공급자의 약속에 대한 독립적인 제3자 검증으로 간주되어야 합니다. 찾아야 할 주요 인증은 다음과 같습니다.
- ISO 9001:2015: 이는 QMS에 대한 국제 벤치마크로, 프로세스 제어, 고객 만족 및 지속적인 개선에 대한 공급업체의 헌신을 보여줍니다.
- 의료기기 문서: 의료 애플리케이션의 경우 완성된 장치 프로그램에 속하는 품질 시스템 기록, 추적성 문서 및 검증 증거와 공급업체가 제공할 수 있는 구성 요소 데이터를 확인하세요.
- AS9100: 이는 항공우주 및 방위 산업을 위한 QMS 표준으로, 실패가 용납되지 않는 응용 분야의 엄격한 요구 사항을 충족할 수 있는 공급업체의 능력을 나타냅니다.
4.0 요소 3: 심층적인 맞춤형 기능 및 전문 기술 파트너십
최고의 피에조 디스크 공급업체는 단순히 카탈로그의 구성 요소를 판매하지 않습니다. 그들은 솔루션을 공동으로 만듭니다. 그들은 성능, 제조 가능성 및 비용 효율성을 위한 설계를 최적화하기 위해 압전 기술에 대한 깊은 전문 지식을 적용하여 고객 엔지니어링 팀의 확장 역할을 합니다.
4.1 맞춤화의 스펙트럼
공급업체의 진정한 역량은 그들이 제공하는 맞춤화 수준을 조사하여 평가할 수 있습니다. 이는 간단한 수정부터 완전히 통합된 솔루션까지 다양합니다.
- 레벨 1(표준 맞춤형): 여기에는 맞춤 치수(직경 및 두께), 표준 선택이 포함됩니다. PZT 재료및 기본 와이어 부착물. 대부분의 공급업체는 이러한 요청을 수용할 수 있습니다.
- 레벨 2(고급 맞춤형): 여기에는 맞춤형 전극 패턴(예: 단순화된 배선을 위한 랩 어라운드 전극), 환경 호환성을 위한 특정 전극 재료(은, 니켈, 금) 선택, 특정 성능 요구에 맞는 고유한 PZT 공식 개발과 같은 보다 복잡한 수정이 포함됩니다.
- 레벨 3(통합 솔루션): 이는 공급업체가 부가가치 어셈블리를 제공하는 최고 수준의 기능을 나타냅니다. 여기에는 결합이 포함될 수 있습니다. 피에조 디스크 기판에 구성 요소를 맞춤형 하우징에 통합하고 음향 매칭 레이어를 추가합니다. 초음파 변환기완벽하게 테스트되고 바로 설치 가능한 하위 어셈블리를 제공합니다.
4.2 진정한 엔지니어링 파트너의 가치
진정한 파트너는 제품 수명주기 전체에 걸쳐 협업 지원을 제공합니다. 이 파트너십에는 다음이 포함됩니다.
- 설계 및 컨설팅: 최적의 재료, 형상 및 구성을 선택하기 위해 초기 설계 단계에서 전문가 지침을 제공함으로써 비용이 많이 드는 오류를 방지하고 개발을 가속화합니다.
- 프로토타입 제작 및 반복: 성능 피드백을 기반으로 신속하게 수정할 수 있는 유연성과 함께 테스트 및 검증을 위한 신속한 프로토타이핑 서비스를 제공합니다.
- 애플리케이션별 전문 지식: 의료용 초음파 장비, 산업용 NDT 또는 자동차 시스템과 같은 특정 분야에 대한 깊은 지식을 보유하여 애플리케이션의 고유한 과제와 문서 요구 사항을 이해할 수 있습니다.
5.0 요소 4: 입증된 공급업체 신뢰성 및 탄력적인 공급망
기술적 우수성은 비즈니스 안정성과 운영 신뢰성 없이는 의미가 없습니다. 최고의 피에조 디스크 공급업체는 입증된 성능 기록, 투명한 커뮤니케이션 채널, 항상 올바른 구성 요소를 제때에 제공할 수 있도록 보장하는 강력한 내부 프로세스를 갖추어야 합니다.
5.1 공급업체의 실적 및 평판 평가
공급업체의 경험과 신뢰성에 대한 실질적인 증거를 찾기 위해서는 마케팅 주장을 넘어서는 것이 중요합니다.
- 업계 경험: 압전 산업의 오랜 역사는 수년에 걸쳐 구축된 재정적 안정성과 심층적인 제도적 지식을 나타내는 경우가 많습니다.
- 고객 피드백 및 사례 연구: 유사한 업계에 속한 회사의 사용후기, 리뷰 및 자세한 사례 연구는 공급업체의 역량과 성공 기록에 대한 강력한 사회적 증거를 제공합니다.
- 생산능력: 이상적인 공급업체는 품질이나 일관성 저하 없이 소규모 프로토타입부터 대량 제조까지 생산을 원활하게 확장할 수 있습니다.
5.2 의사소통과 투명성의 중요성
신뢰할 수 있는 파트너는 정의상 반응이 빠른 파트너입니다. 공급업체의 통신 프로토콜 품질은 전반적인 전문성을 나타내는 강력한 지표입니다. 기술 문의에 대한 응답성, 프로젝트 일정 및 납품 일정에 대한 사전 업데이트 제공 의지, 현실적인 리드 타임에 대한 투명성을 고려하십시오.
5.3 실제 환경에서의 구성 요소 신뢰성
좋은 공급업체는 최종 응용 분야에서 구성 요소의 수명과 신뢰성을 최대화하는 방법에 대한 명확한 지침을 제공합니다. 압전 세라믹 본질적으로 부서지기 쉽고 인장 강도가 매우 낮습니다. 따라서 공급업체는 다음에 대한 명시적인 지침을 제공해야 합니다.
- 적절한 취급 및 장착: 반복적인 하중을 받는 경우 파손으로 이어질 수 있는 미세 균열을 방지합니다.
- 기계적 예압: 동적 응용 분야의 경우 세라믹이 검증된 작동 범위 전체에서 압축 상태를 유지하도록 보장하기 위해 기계적 예압이 필요한 경우가 많습니다.
- 환경 제어: 습도가 높으면 전자 이동 및 전기적 고장이 발생할 수 있습니다. 보호 코팅이나 환경 밀봉에 대한 조언이 필요할 수 있습니다.
- 전기 구동 조건: 부드러운 구동 신호가 중요합니다. 갑작스러운 전압 스파이크는 큰 내부 가속을 생성하고 세라믹 구조를 손상시킬 수 있습니다.
6.0 요소 5: 초기 가격보다 총 소유 비용(TCO) 평가
중요한 부품을 조달할 때 가장 저렴한 옵션이 가장 저렴한 경우는 거의 없습니다. 정교한 평가에서는 단위당 가격을 넘어 총소유비용(TCO)을 계산해야 합니다. TCO는 평판이 좋은 공급업체의 품질에 투자하는 것이 장기적으로 가장 경제적으로 건전한 결정임을 종종 보여주는 프레임워크입니다.
6.1 "최저 가격" 오류 해체
최저 입찰자를 불이행하는 것은 하류에 비참한 결과를 초래할 수 있는 일반적인 조달 함정입니다. TCO는 전체 수명주기 동안 구성 요소와 관련된 모든 비용을 고려하여 보다 현명한 투자를 하기 위한 전략적 재무 프레임워크를 제공합니다.
6.2 저품질 부품의 숨겨진 비용 식별
단순한 가격 비교에서는 품질이 낮거나 일관성이 없는 부품을 사용할 때 자주 발생하는 상당한 다운스트림 비용을 무시합니다. 이러한 숨겨진 비용에는 다음이 포함됩니다.
- 증가된 수신 QC 및 테스트: 도착 시 일관성이 없는 부품을 확인하고 분류하는 데 소요된 시간과 자원.
- 낮은 생산 수율: 최종 제품의 조립 또는 최종 테스트 중에 부품이 고장나서 폐기 및 재작업 비용이 많이 듭니다.
- 더 높은 현장 실패율: 보증 청구, 수리, 교체 및 물류를 포함하여 배송 후 제품 고장으로 인해 막대한 비용이 발생합니다.
- 제품 리콜 및 평판 훼손: 고객의 신뢰를 파괴하고 브랜드 가치에 지속적인 손상을 입힐 수 있는 중요한 구성 요소 오류로 인한 궁극적인 비용입니다.
- 유지 관리 및 가동 중지 시간 증가: 산업 환경에서는 단일 오류가 발생합니다. sensor 또는 actuator 전체 생산 라인을 중단시켜 부품 자체의 가격보다 훨씬 큰 비용이 발생할 수 있습니다.
6.3 우수한 파트너십의 장기적 가치
프리미엄 부품의 높은 초기 가격을 위험 감소 및 장기적인 가치에 대한 투자로 재구성하는 것이 중요합니다. 신뢰할 수 있는 공급업체의 고품질 구성 요소는 궁극적으로 제품 수명 주기 전반에 걸쳐 시장 출시 기간을 단축하고, 최종 제품 성능을 높이고, 브랜드 평판을 높이고, 전체 프로젝트 비용을 낮추는 결과를 가져옵니다.
7.0 결론: 성공을 위한 파트너십 구축
피에조 디스크 공급업체 선택은 포괄적이고 지능적인 전략이 필요한 결정입니다. 재료 전문성, 제조 규율, 파트너십 수준의 맞춤화, 입증된 신뢰성, 총 소유 비용에 대한 초점 등 5가지 핵심 요소가 이 평가를 위한 강력한 프레임워크를 제공합니다. 궁극적으로 목표는 부품 공급업체 이상의 것을 찾는 것입니다. 귀하의 프로젝트 성공을 위해 많은 투자를 하고 있는 전략적 파트너를 찾는 것입니다. 이 파트너는 개발 위험을 줄이고 혁신을 가속화하며 최종 제품의 품질과 신뢰성을 근본적으로 향상시킵니다.
Yujie Piezo에서는 이러한 5가지 핵심 원칙을 중심으로 비즈니스를 구축했습니다. 우리 회사에서 재료 배합 및 ISO 9001 인증 제조 프로세스를 전담 엔지니어링 지원 팀에 제공하여 고객과 협력하여 피에조 디스크, 하지만 성능, 신뢰성, 마음의 평화.
압전 기술의 기본 사항에 대해 더 자세히 이해하려는 엔지니어의 경우 포괄적인 가이드를 살펴보는 것이 좋습니다. PZT이(가) 무엇인가요? 이러한 놀라운 재료 뒤에 숨겨진 기본 원리를 다루고 있습니다.
또한 다음에 대한 자세한 기사에서 가치를 찾을 수 있습니다. OEM 제조업체와의 협력의 전략적 이점는 전문 압전 제조업체와 협력하여 얻을 수 있는 이점에 대한 광범위한 통찰력을 제공합니다.
진정한 압전 파트너가 어떻게 다음 프로젝트를 향상시킬 수 있는지 논의할 준비가 되셨습니까? 엔지니어링팀에 문의하세요 오늘은 의무사항 없는 상담이 있습니다. 함께 놀라운 것을 만들어 봅시다.
