주입 펌프 및 투석 기계와 같이 수액을 투여하는 의료 기기에는 문서화된 수액 경로 위험 제어 및 완성된 기기 검증이 필요합니다. 이 아키텍처를 지원할 수 있는 구성 요소 중 하나는 초음파 기포 센서,라고도 함 초음파 기포 감지기. 이 가이드에서는 이러한 센서의 작동 방식, 구성 요소 수준에서 기여할 수 있는 사항, 자체 시스템에서 검증해야 하는 장치 제조업체에 대해 설명합니다.

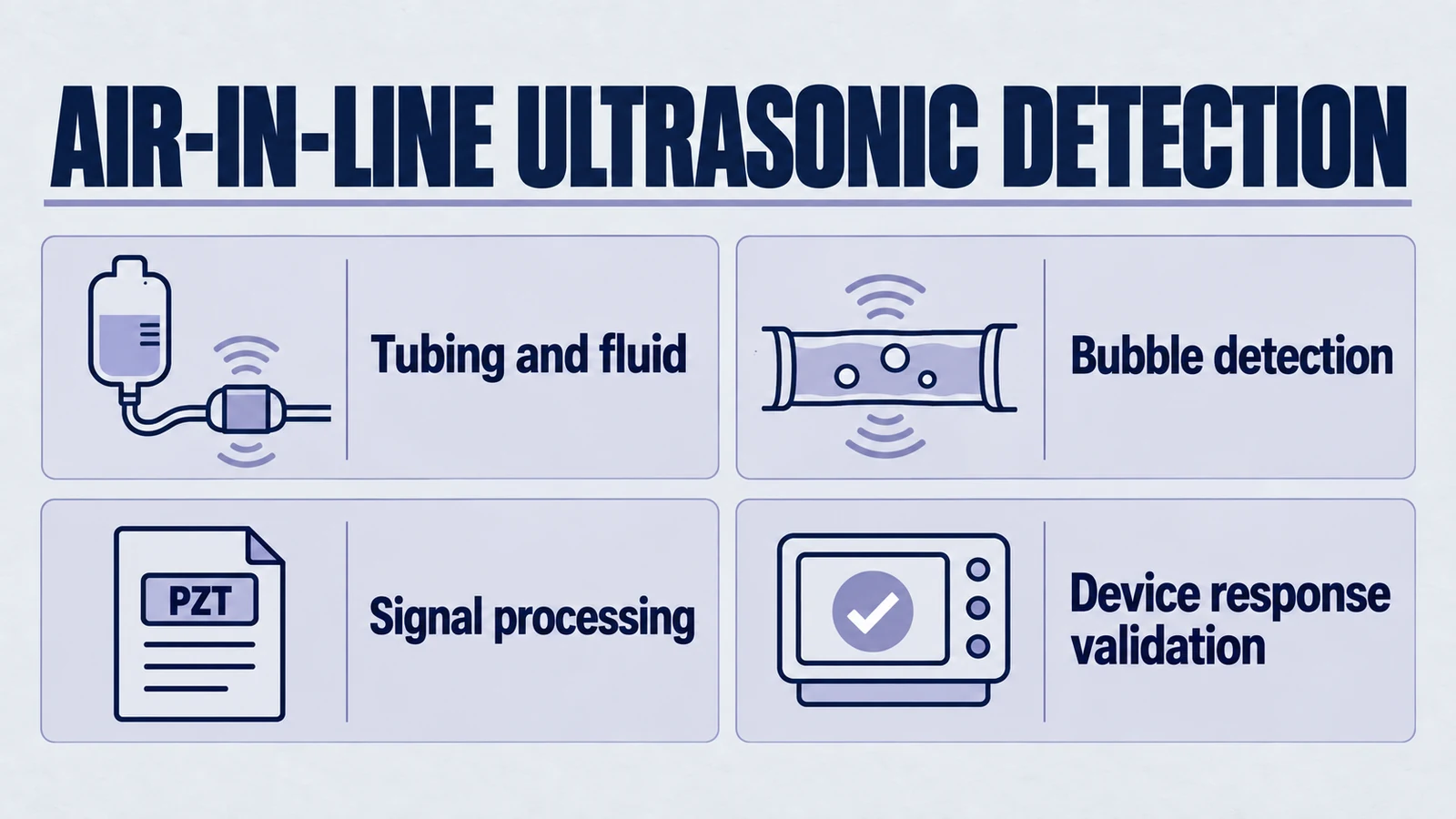

초음파 기포 센서의 작동 원리
초음파 버블 센서 첨단 초음파 기술을 활용하여 완전히 비침습적인 방법을 통해 유체가 채워진 튜브 내의 기포를 감지합니다. 감지 원리는 음향 임피던스 차이에 따라 작동합니다.
탐지 메커니즘:
- • 초음파 전송: 센서는 튜브 벽을 통해 고주파 초음파(일반적으로 1-5 MHz)를 전송합니다. 이러한 파동은 액체 매질을 원활하게 통과하지만 공기-액체 경계면에서 심각한 반사를 겪습니다.
- • 실시간 감지: 기포가 센서의 감지 영역을 통과하면 극적인 음향 임피던스 불일치로 인해 파동 반사가 발생하여 감지 알고리즘과 안전 경고가 즉시 트리거됩니다.
초음파 기포 센서의 주요 이점
1. 비침습적 탐지
초음파 센서는 튜브 외부에서 작동할 수 있으므로 장치 설계자가 튜브 재질과 결합 방법을 적절하게 지정한 경우 감지 요소를 유체 경로 외부에 두는 데 도움이 됩니다.
2. 즉각적인 대응
빠른 감지와 명확한 전기 출력은 완성된 장치가 제조업체의 검증된 위험 제어 전략에 따라 경보, 펌프 정지 또는 제어 논리를 트리거하는 데 도움이 될 수 있습니다.
3. 범용 호환성
PFA, FEP, 실리콘, PVC 및 Tygon을 포함한 다양한 의료용 튜브 재료와 호환됩니다. 초음파 기포 감지기 다양한 의료 기기 구성에 원활하게 적응합니다.
4. 정밀 감지
감지 임계값은 튜브, 유체, 커플링, 전자 장치 및 교정에 따라 달라집니다. 소규모 Air-in-line 이벤트에 대한 센서는 목표 조건이 정의되고 테스트된 후에만 지정될 수 있습니다.
통합의 장점
표준화된 디지털 및 아날로그 출력 신호를 갖춘 컴팩트한 설계 덕분에 광범위한 시스템 수정 없이 기존 의료 장비 아키텍처에 원활하게 통합될 수 있습니다.
의료기기 유체 시스템의 응용
주입 펌프 및 IV 치료
주입 펌프에는 주의 깊은 에어인라인 감지, 경보 논리 및 튜브 검증이 필요합니다. 초음파 버블 센서 유체 경로를 방해하지 않고 비접촉 모니터링 데이터를 제공할 수 있습니다.
- ✓ 장치 제어 시스템에 대한 Air-in-line 이벤트를 감지합니다.
- ✓ 멸균 유체 경로 유지
- ✓ 문서화된 주사액 전달 검증 지원
혈액투석 및 신장치료
투석 장비에는 혈액과 투석액 순환을 조절해야 합니다. 초음파 감지는 센서, 튜브 및 전자 장치가 함께 검증될 때 지속적인 기포 모니터링을 지원할 수 있습니다.
- ✓ 동맥혈과 정맥혈을 모두 모니터링합니다.
- ✓ 투석액 회로의 미세 기포를 감지합니다.
- ✓ 완성된 장치에서 경보 및 종료 논리 지원
ECMO 및 생명 유지 시스템
체외 순환 시스템에는 보다 광범위하게 검증된 안전 아키텍처의 일부로 세심한 기포 모니터링이 필요합니다. 초음파 기포 감지기 해당 아키텍처에 대한 구성 요소 수준 감지 입력을 제공할 수 있습니다.
- ✓ 산소 공급기 혈액 회로를 모니터링합니다.
- ✓ 검증된 장치 응답을 위한 Air-in-line 감지 데이터 제공
- ✓ 체외지원장비 설계 검토 지원
화학요법 및 약물 전달
고급 약물 전달 시스템은 초음파 센서를 사용하여 유체 라인 상태를 모니터링하고 장치 컨트롤러에 피드백을 제공할 수 있습니다.
- ✓ 배송 시스템 점검을 위한 센서 입력 제공
- ✓ 유체 공급 중 공기 인라인 상태를 감지합니다.
- ✓ 유체 경로 모니터링 로직 검증 지원
구현 모범 사례
중요한 구현 지침
📋 재료 호환성 평가
최적의 초음파 전송을 위해 튜브 재료의 음향 특성을 확인합니다. 벽 두께, 재료 밀도 및 음향 임피던스 매칭을 고려하십시오.
📍 전략적 센서 포지셔닝
유체 경로를 따라 최적의 위치에 센서를 배치하여 감지 정확도를 최대화하는 동시에 난류 또는 흐름 불규칙성으로 인한 오탐을 최소화합니다.
🔧 교정 및 유지 관리
일관된 센서 성능과 규정 준수를 보장하기 위해 정기적인 교정 프로토콜과 예방적 유지 관리 일정을 구현합니다.
결론: 의료기기 유체 모니터링 지원
초음파 버블 센서 은 현대 의료용 유체 시스템에 유용한 구성 요소입니다. 비침습적 작동 원리, 빠른 응답 및 음향 임피던스 변화에 대한 민감도는 전체 장치 아키텍처가 적절하게 검증될 때 공기 인라인 모니터링을 지원할 수 있습니다.
통합하여 초음파 버블 센서 제조업체는 의료 기기에 측정 가능한 에어인라인 신호를 유체 공급 설계 및 검증 계획에 추가할 수 있습니다.
유체 라인 설계에 기포 감지 구성 요소가 필요합니까?
당사의 기술 팀은 압전 세라믹 요소 선택, 센서 형상, 튜브 맞춤 및 평가를 위한 지원 문서에 대해 논의할 수 있습니다.
