초음파 유량계 변환기: 비침습적 유량 측정 작동 방식
초음파 유량계 변환기는 다양한 산업 전반에 걸쳐 비침습적 유량 측정을 지원합니다. 기존 기계식 계량기와 달리 초음파 기술은 파이프라인을 방해하지 않고 유체 흐름을 측정할 수 있어 움직이는 부품을 줄이고 적절한 설치 시 유지 관리 비용을 줄일 수 있습니다.
초음파 유량계 변환기 이해
초음파 유량계 변환기는 파이프 내의 유체를 통해 초음파 신호를 보내고 받는 방식으로 작동합니다. 이러한 변환기는 음파가 유체를 통과하는 데 걸리는 시간을 측정하고 도플러 효과 또는 이동 시간 측정 원리를 활용하여 유체 속도와 결과적으로 유속을 계산합니다.
당사의 HJ-2825/1M 유량 측정 변환기 은 정밀한 산업용 유량 측정 응용 분야를 위해 1.0 MHz 주파수에서 작동하는 이 분야의 최첨단 기술을 나타냅니다.
이동 시간과 도플러 초음파 흐름 측정 비교
이동 시간 흐름 측정: 깨끗한 유체에 이상적인 이 방법은 흐름 방향으로 전송된 펄스와 반대 방향으로 전송된 펄스 간의 이동 시간 차이를 측정합니다. 유체 속도는 이 시간 차이에서 파생되므로 물, 오일 및 화학 물질과 같은 깨끗한 액체에 대해 매우 정확합니다.
도플러 흐름 측정: 부유 물질이나 가스가 포함된 액체에 효과적인 도플러 측정은 반사된 초음파의 주파수 이동을 기반으로 유량을 계산합니다. 이러한 변화는 유체 내의 입자나 기포로 인해 발생하므로 도플러 유량계는 폐수 및 슬러리 응용 분야에 적합합니다.
특수한 가스 흐름 응용 분야의 경우 당사는 HJGF-200KH 가스 흐름 변환기 산업용 가스 시스템에 대한 안정적인 200 kHz 주파수 모니터링을 제공합니다.
초음파 유량 센서의 구성 요소 및 설치
초음파 유량 센서는 일반적으로 두 개의 주요 변환기로 구성됩니다. 하나는 송신기 역할을 하고 다른 하나는 수신기 역할을 합니다. 일부 고급 구성에서는 단일 변환기가 전송 역할과 수신 역할을 번갈아 수행할 수 있습니다. 설치 방법은 다음과 같습니다.
- 클램프온 변환기: 파이프 외부에 장착되는 이 변환기는 파이프 수정이 필요하지 않으므로 방해가 되지 않고 비용 효율적인 설치가 보장됩니다.
- 인라인 변환기: 파이프 시스템에 직접 통합되어 직접적인 유체 접촉으로 인해 향상된 측정 정확도를 제공합니다.
The HJ-2112/1M 유량 측정 변환기 좁은 6° 빔 각도로 탁월한 정밀도를 제공하므로 집중 측정 응용 분야에 이상적입니다.
클램프온 설치와 인라인 설치 중에서 선택하는 것은 정확도 요구 사항, 유체 유형, 설치 환경과 같은 응용 분야별 요소에 따라 달라집니다.
초음파 유량 센서의 장점
비침습적 측정
초음파 센서는 유체와의 직접적인 접촉을 제거하여 마모를 크게 줄입니다. 이 기능은 수명 연장, 유지 관리 최소화, 가동 중지 시간 감소를 보장합니다.
높은 정확성과 신뢰성
최신 초음파 유량 센서는 일반적으로 측정값의 ±1% 이내로 뛰어난 정확도를 제공합니다. 이러한 정밀도 덕분에 화학 처리, 물 관리, 석유 정제와 같은 중요한 응용 분야에 적합합니다.
넓은 적용 범위
깨끗한 물 분배 네트워크부터 산업 폐기물 모니터링까지 초음파 센서는 광범위한 응용 분야를 처리하여 다양한 운영 환경에서 다용성을 입증합니다.
산업 전반에 걸친 응용
물 관리 및 분배
초음파 센서는 배수 효율성을 모니터링하고 누출을 감지하며 소비량을 효과적으로 관리하기 위해 도시 물 시스템에서 광범위하게 활용됩니다. 물 시스템의 기포 감지를 위해 당사의 전문적인 제품을 고려하십시오. 초음파 기포 감지 센서.
석유 및 가스 산업
석유 처리에서 초음파 유량계는 파이프라인의 유속을 정확하게 측정하여 석유 및 가스 제품의 효율적이고 적절한 운송을 보장합니다.
화학 처리
화학 산업에서는 초음파 센서의 부식 방지 및 오염 방지 측정 기능을 활용하여 공정 무결성을 유지하고 안전 표준을 준수하는 이점을 누릴 수 있습니다.
HVAC 시스템
초음파 유량 센서는 가열 및 냉각 유체의 정밀한 제어를 통해 에너지 소비를 최적화함으로써 HVAC 시스템에서 중요한 역할을 합니다.
해양 및 수중 응용 분야
전문적인 수중 유량 측정을 위해 당사는 심해 변환기 CS-220KH 및 수중 변환기 HJ-200KH-P 해양 환경에서 안정적인 성능을 제공합니다.

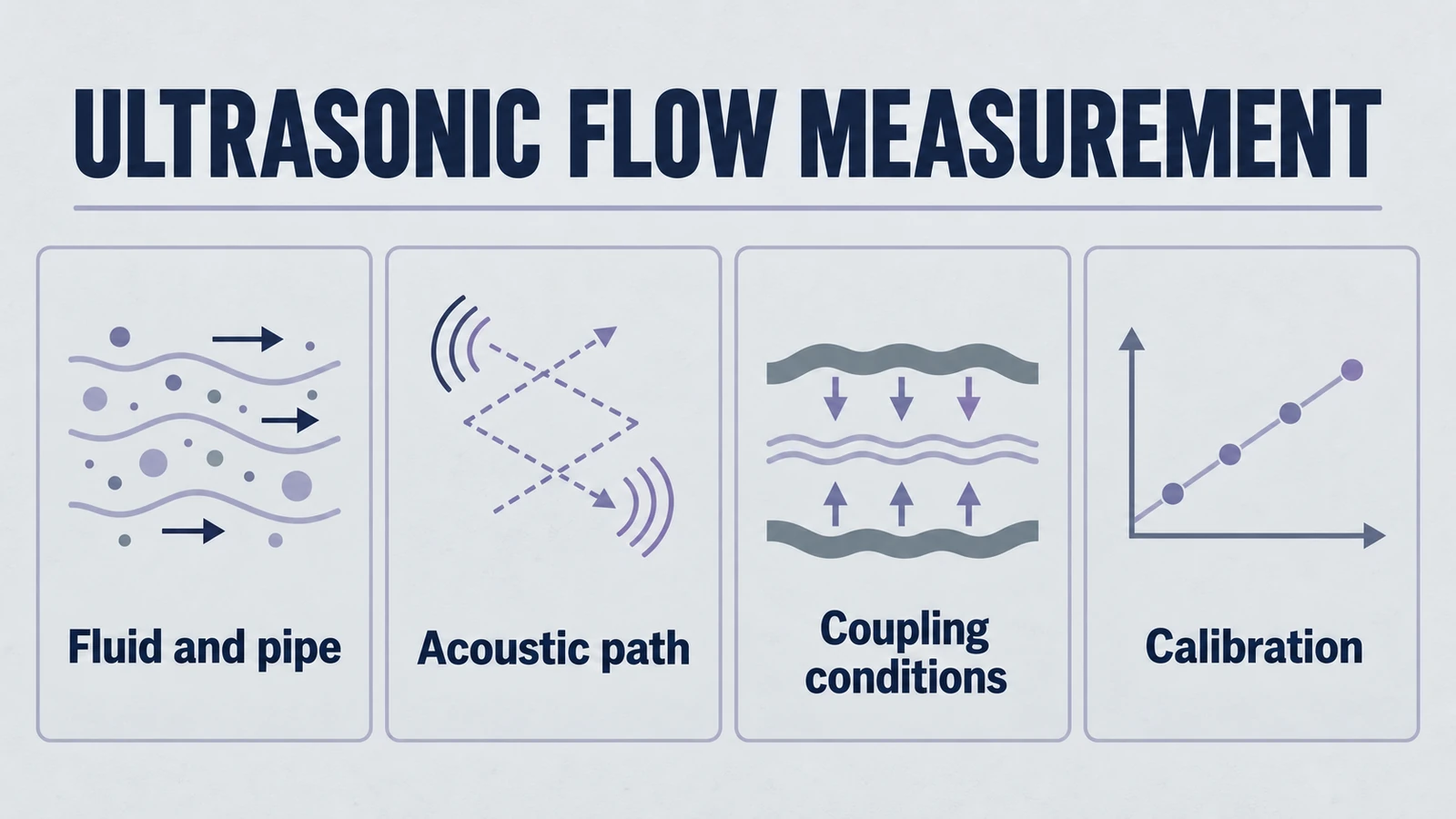

센서 성능 극대화를 위한 모범 사례
올바른 설치 및 정렬
변환기의 올바른 정렬과 적절한 결합을 보장하는 것이 중요합니다. 정렬이 잘못되었거나 접촉이 불량하면 측정 정확도가 크게 저하될 수 있습니다.
정기적인 교정 및 유지보수
주기적인 교정은 장기간에 걸쳐 센서 정확도를 유지하고 환경 변화나 센서 노후화로 인한 잠재적인 부정확성을 완화하는 데 도움이 됩니다.
유체 특성에 따른 선택
적절한 초음파 유량 측정 방법과 변환기 구성을 선택하려면 점도, 고체 또는 기포의 존재, 극한 온도와 같은 유체 특성을 이해하는 것이 필수적입니다.
초음파 변환기에 사용되는 압전 세라믹에 대한 포괄적인 정보를 보려면 자세한 가이드를 살펴보세요. 압전 세라믹이란?.
기술 사양 비교
| 모델 | 주파수 | 빔 각도 | Application |
|---|---|---|---|
| HJ-2112/1M | 1.0 MHz | 6° | 정밀 유량 측정 |
| HJ-2825/1M | 1.0 MHz | 8° | 산업 흐름 모니터링 |
| HJGF-200KH | 200 kHz | 12° | 가스 흐름 감지 |
Conclusion
초음파 유량계 변환기는 유량 측정 기술에서 유용한 옵션으로, 적절한 응용 분야에서 비침습적 설치와 낮은 기계적 마모를 제공합니다. 이러한 변환기를 올바르게 이해하고 적용함으로써 업계에서는 운영 효율성, 규정 준수 워크플로 및 유지 관리 계획을 지원할 수 있습니다.
산업 응용 분야를 위한 정밀 유량 측정 솔루션이 필요하든, 고유한 환경을 위한 특수 변환기가 필요하든, 최적의 성능과 장기적인 신뢰성을 위해서는 올바른 초음파 유량 센서 기술을 선택하는 것이 중요합니다.
우리의 전체 제품군을 살펴보세요 초음파 변환기 또는 기술팀에 문의하세요 특정 애플리케이션 요구 사항을 기반으로 개인화된 권장 사항을 제공합니다.
