Introduction

Ultraschallwandler sind wesentliche Komponenten in einer Vielzahl von Anwendungen – einschließlich medizinische Geräte, Robotik, Reinigungssystemeund intelligente Elektronik. Diese kompakten Geräte senden und empfangen Schallwellen, um Objekte zu erkennen, Entfernungen zu messen oder Signale zu übertragen. Wenn Sie an einem Gerät arbeiten, das eines verwendet, wissen Sie, wie Sie eines richtig integrieren Ultraschallwandler ist der Schlüssel zum Erreichen einer genauen Leistung.

Dieser einsteigerfreundliche Leitfaden bietet leicht verständliche Designtipps für Ingenieurstudenten und Entwickler, die das Beste aus ihrem herausholen möchten Ultraschallwandler. Ganz gleich, ob Sie ein sensorbasiertes Gerät entwerfen oder einen Prototypen für ein Klassenprojekt erstellen, diese Integrationstipps helfen Ihnen dabei, den Erfolg Ihres Projekts sicherzustellen.

1. Identifizieren Sie die Anforderungen Ihres Projekts

Das Richtige wählen Ultraschallwandler beginnt damit, zu wissen, was Ihr Projekt braucht:

• Betriebsfrequenz: Höhere Frequenzen bieten eine bessere Genauigkeit auf kurze Distanzen. Niedrigere Frequenzen reichen weiter, bieten aber weniger Details.
• Messbereich: Bestimmen Sie, wie nah oder weit Ihr Geber benötigt, um Objekte zu erkennen.
• Installationsumgebung: Ist Ihr Gerät Hitze, Wasser, Staub oder Lärm ausgesetzt? Diese beeinträchtigen die Sensorleistung.
• Platzbeschränkungen: Stellen Sie sicher, dass Ihr Schallkopf in den verfügbaren Bereich Ihres Geräts passt.

Das Verständnis dieser Grundlagen stellt sicher, dass Sie den richtigen Wandler für optimale Leistung auswählen. Detaillierte Spezifikationen finden Sie in unserem Materialführer für piezoelektrische Keramik.

2. Wählen Sie den richtigen Ultraschallwandlertyp

Verschiedene Projekte erfordern unterschiedliche Arten von Ultraschallsensoren. Hier sind die häufigsten Typen:

• Luftgekoppelte Wandler: Ideal für berührungslose Messungen durch Luft.
• Tauchwandler: Entwickelt für underwater oder flüssigkeitsbasierte Messungen.
• Kontaktgeber: Erfordert direkten Kontakt mit einer festen Oberfläche.
• Dual-Element-Wandler: Höhere Genauigkeit durch Verwendung separater Sende- und Empfangskomponenten.
• Phased-Array-Wandler: Wird in fortschrittlichen Systemen zur flexiblen Strahlsteuerung und höheren Präzision verwendet.

Die Auswahl des richtigen Typs hilft Ihnen, die zuverlässigsten Ergebnisse mit Ihrem Gerät zu erzielen. Erfahren Sie mehr über Wie Ultraschallwandler funktionieren.

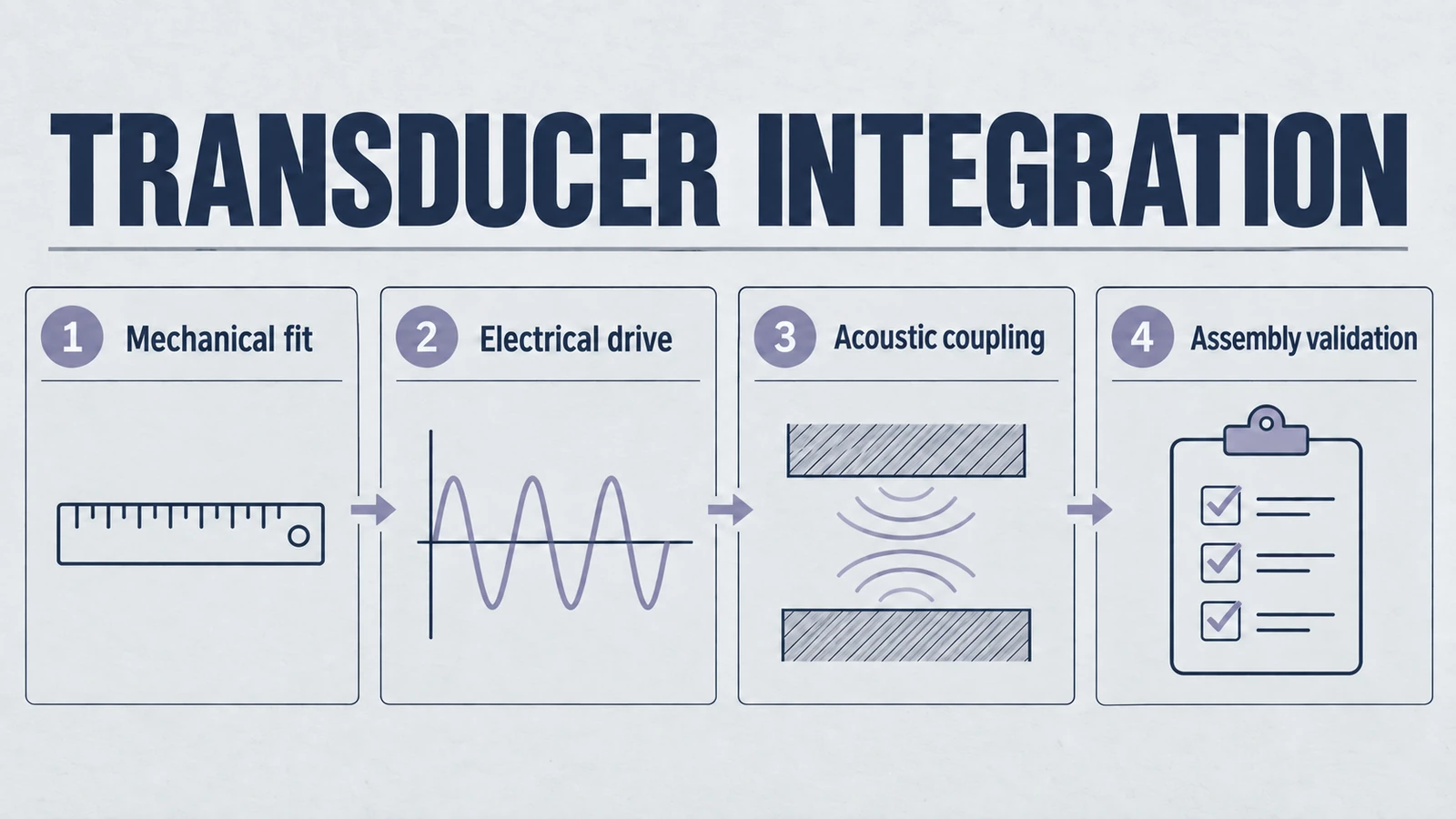

3. Montieren Sie Ihren Wandler für beste Ergebnisse

Eine unsachgemäße Montage kann die Genauigkeit Ihres Ultraschallsensors beeinträchtigen. Befolgen Sie diese Tipps:

• Verwenden Sie stabile, vibrationsfreie Halterungen um falsche Messwerte zu vermeiden.
• Geeignetes Kupplungsmaterial auftragen (wie Gel oder weiche Pads) bei Bedarf.
• Im richtigen Winkel positionieren damit die Schallwellen das Ziel treffen.
• Halten Sie es von lauter Elektronik fern wie Motoren oder Stromrichter.
• Resonanztest um unerwünschte Signalrückkopplungen zu vermeiden.

Eine gute Installation verbessert sowohl die Präzision als auch die Haltbarkeit. Für professionelle Montagelösungen erkunden Sie unsere Ultraschall-Schweißwandler.

4. Entwerfen Sie die Schaltung für saubere Signale

Ein guter elektrischer Aufbau macht Ihren Wandler effizienter und genauer:

• Passen Sie die elektrische Impedanz an um Signalverlust zu vermeiden.
• Verwenden Sie abgeschirmte Leitungen um externes elektrisches Rauschen zu blockieren.
• Wählen Sie die richtigen Treiber- und Empfängerschaltungen für die Spannung und Frequenz Ihres Wandlers.
• Generieren Sie saubere Impulse und ermöglichen eine schnelle Signalwiederherstellung für bessere Ergebnisse.

Für zusätzliche Funktionen sollten Sie die Hinzufügung einer Signalüberwachung oder einer automatischen Verstärkungsregelung in Betracht ziehen. Verständnis Piezoelektrische Keramik kann Ihnen bei der Optimierung Ihres Schaltungsdesigns helfen.

5. Vergessen Sie nicht das Wärmemanagement

Ultraschallwandler können bei längerem oder intensivem Gebrauch Wärme erzeugen. Schäden verhindern durch:

• Hinzufügen von Kühlkörpern oder Pads zur Kühlung.
• Entwerfen von Lüftungsöffnungen oder Luftströmungswegen in Ihrem Gerät.
• Einschließlich Temperatursensoren oder Abschaltschalter aus Sicherheitsgründen.

Das Wärmemanagement sorgt für eine bessere Leistung und verlängert die Lebensdauer Ihrer Komponente. Erfahren Sie mehr über Industrielle Anwendungen die ein Wärmemanagement erfordern.

6. Nach der Installation kalibrieren und testen

Sobald Ihr Wandler installiert ist, überspringen Sie nicht den Test:

• Überprüfen Sie die Genauigkeit des Sensors mit bekannten Zielen.
• Entfernungsgenauigkeit messen unter verschiedenen Bedingungen.
• Führen Sie Umwelttests durch (z. B. Vibration, Hitze, Wasser), um Ihr Design zu validieren.
• Verwenden Sie integrierte Kalibrierungstools falls in Ihrem System verfügbar.

Testen hilft Ihnen, Probleme frühzeitig zu erkennen und Ihr System zu optimieren. Für Anwendungen zur Durchflussmessung sollten Sie unsere in Betracht ziehen Ultraschall-Durchflusswandler.

7. Design mit Blick auf die Wartung

Machen Sie Ihren Ultraschallwandler wartungsfreundlich:

• Verwenden Sie austauschbare Module um einfache Reparaturen oder Upgrades zu ermöglichen.
• Teile und Anschlüsse standardisieren zum einfachen Austausch.
• Vermeiden Sie dauerhaftes Kleben oder Schweißen wenn möglich.
• Erstellen Sie einfache Anweisungen für zukünftige Benutzer oder Erbauer.

Ein wartungsfreundliches Design spart Ihnen und anderen Zeit und Aufwand. Informationen zu Sensoranwendungen finden Sie in unserem Blasenerkennungssensoren.

Conclusion

Ultraschallwandler sind leistungsstark und vielseitig, aber ihre gute Integration erfordert einige Überlegungen. Von der Auswahl des richtigen Typs bis hin zum Wärmemanagement und der Durchführung von Tests – die Befolgung dieser Designtipps wird Ihnen dabei helfen, ein effektiveres und zuverlässigeres Gerät zu bauen.

Ob Sie als Student an einem Universitätsprojekt arbeiten oder als Bastler einen Prototyp erstellen, gute Designpraktiken machen einen großen Unterschied. Weitere Einblicke finden Sie in unserem Leitfaden unter Auswahl der richtigen piezoelektrischen Keramik.

Für fachkundige Unterstützung oder individuelle Wandleroptionen für Ihr Projekt wenden Sie sich bitte an Kontaktieren Sie uns.
