Medizinische Ultraschallwandler sind die Kernkomponenten in diagnostischen Ultraschallbildgebungssystemen. Sie wandeln elektrische Energie in hochfrequente Schallwellen um und empfangen die vom Gewebe reflektierten Echos, um Bilder zu erstellen. Das Richtige wählen medizinischer Ultraschallwandler ist entscheidend für die Klarheit der Bildgebung, die Diagnosegenauigkeit und die Effizienz des Arbeitsablaufs in Fertiggeräteumgebungen.
Medizinische Ultraschallwandler verstehen
A medizinischer Ultraschallwandler besteht typischerweise aus piezoelektrische Elemente, passende Schichten, Trägermaterial und Gehäuse. Wenn es durch ein elektrisches Signal angetrieben wird, vibriert das piezoelektrische Element und erzeugt Ultraschallwellen, die den Körper durchdringen. Die reflektierten Wellen werden vom gleichen oder einem anderen Wandler erfasst und zur Bildverarbeitung wieder in elektrische Signale umgewandelt.
Verschiedene Bildgebungsanwendungen erfordern unterschiedliche Wandlereigenschaften:
- Frequenzbereich: Höhere Frequenzen (7-15 MHz) bieten eine bessere Auflösung, aber eine geringere Durchdringung, ideal für oberflächliche Strukturen wie Schilddrüsen- oder Muskel-Skelett-Bildgebung. Niedrigere Frequenzen (2-5 MHz) bieten eine tiefere Eindringtiefe für die Bildgebung des Abdomens oder des Herzens.
- Fußabdruck: Die Größe und Form des Schallkopfs beeinflussen das Sichtfeld und die Zugänglichkeit zu bestimmten anatomischen Regionen. Linearsonden eignen sich für die Gefäß- und Muskel-Skelett-Bildgebung, während krummlinige und Phased-Array-Sonden für die Bildgebung des Abdomens bzw. des Herzens verwendet werden.

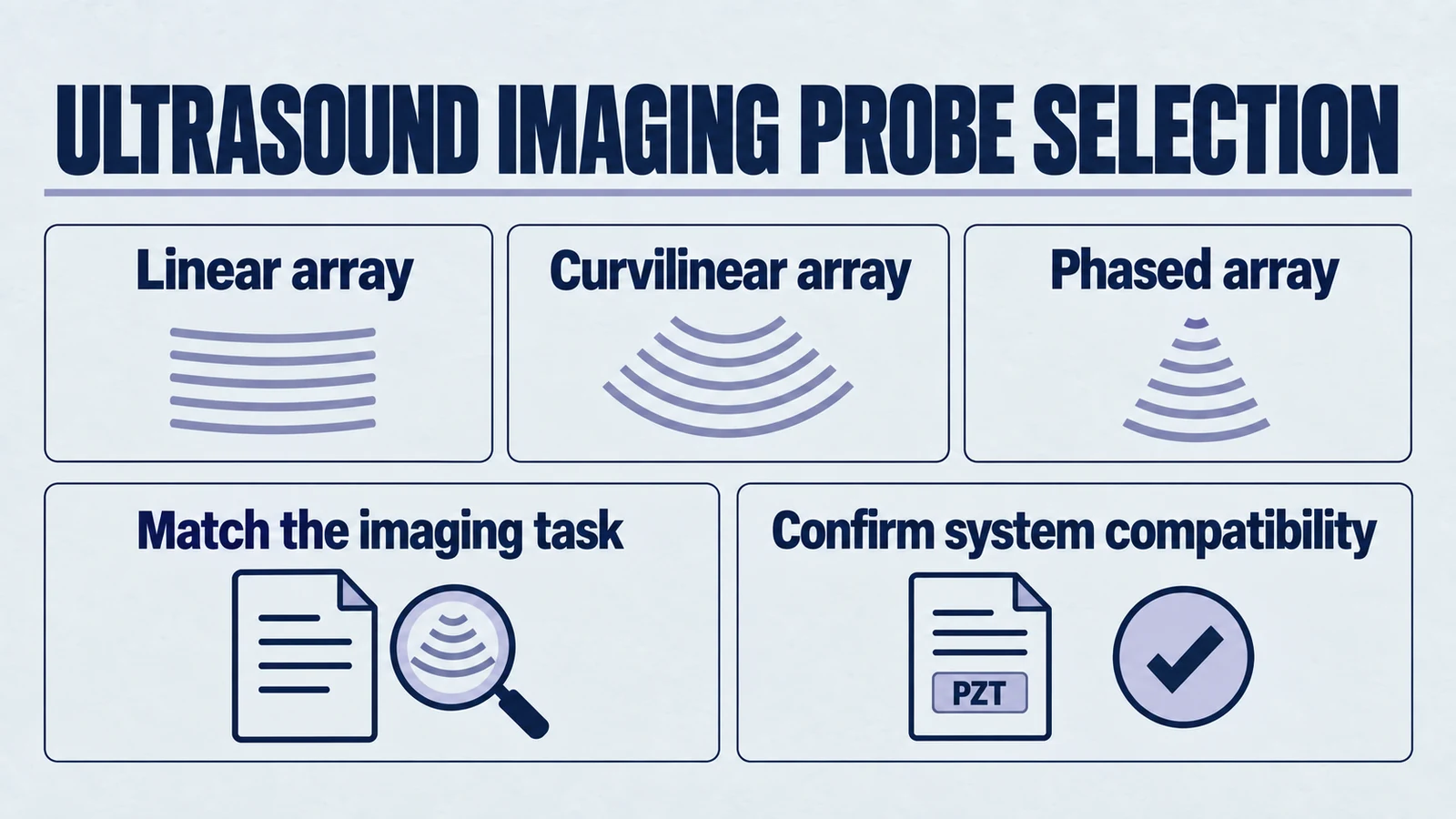

Typen von Ultraschall-Bildwandlern
1. Linear-Array-Wandler
- Häufigkeit: 5-15 MHz
- Anwendungen: Gefäß-, Kleinteil-, Muskel-Skelett- und oberflächliche Bildgebung.
- Vorteile: Hohe Auflösung mit weitem Nahfeldbereich.
2. Krummlinige Array-Wandler
- Häufigkeit: 2-7 MHz
- Anwendungen: Bauch-, geburtshilfliche und gynäkologische Bildgebung.
- Vorteile: Größeres Sichtfeld für tiefere Strukturen.
3. Phased-Array-Wandler
- Häufigkeit: 1.5-5 MHz
- Anwendungen: Herz- und transkranielle Bildgebung.
- Vorteile: Geringe Stellfläche für die Bildgebung zwischen Rippen mit hohen Bildraten.
4. Endokavitäre Wandler
- Häufigkeit: 5-9 MHz
- Anwendungen: Transvaginale und transrektale Bildgebung.
- Vorteile: Unmittelbare Nähe zu Zielstrukturen für hochauflösende Bildgebung.
Wichtige Faktoren, die bei der Auswahl eines medizinischen Ultraschallwandlers zu berücksichtigen sind
1. Anforderungen an Bildgebungsanwendungen
Identifizieren Sie die Anwendungsfälle Ihres Geräts, um die Frequenz und den Sondentyp zu bestimmen, die für eine optimale Auflösung und Eindringtiefe erforderlich sind. Schauen Sie sich unser Angebot an Hochfrequenzwandler für oberflächliche Bildgebungsanwendungen.
2. Wandlerkompatibilität
Stellen Sie sicher, dass Ultraschallbildwandler ist mit Ihrem Ultraschallsystem kompatibel, einschließlich Steckertyp, Softwareunterstützung und Bildverarbeitungsfunktionen.
3. Ergonomie und Gewicht
Leichte und ergonomische Designs reduzieren die Ermüdung des Sonographen bei längeren Eingriffen. Unser piezoelektrische Ringelemente Beitrag zu kompakten Wandlerdesigns.
4. Haltbarkeit und Wasserdichtigkeit
Medizinische Schallköpfe sollten routinemäßigen Desinfektions- und Sterilisationsverfahren standhalten. Für bestimmte Verfahren ist eine IP-geschützte Wasserdichtigkeit unerlässlich.
5. Kosten und Wartung
Hochfrequenzsonden sind typischerweise teurer. Berücksichtigen Sie die Gesamtbetriebskosten, einschließlich Wartung, Kabelaustausch und Garantieunterstützung.
Neue Trends bei medizinischen Ultraschallwandlern
- Einkristall-Technologie: Verbessert Bandbreite und Empfindlichkeit für klarere Bilder.
- Matrix-Array-Wandler: Bieten 3D- und 4D-Bildgebungsfunktionen für erweiterte Diagnoseanwendungen.
- Drahtlose Wandler: Ermöglichen Sie Point-of-Care-Bildgebung mit größerer Flexibilität.
- Elastographie-fähige Sonden: Erleichtern Sie die Messung der Gewebesteifigkeit für die Onkologie und Leberdiagnostik.
Warum die Wahl des richtigen Wandlers wichtig ist
Auswahl des Passenden medizinischer Ultraschallwandler wirkt sich direkt auf die Diagnosesicherheit und die Qualität des Diagnose-Workflows aus. Die Verwendung des falschen Schallkopfs kann zu einer suboptimalen Bildgebung, verpassten Diagnosen und längeren Eingriffszeiten führen.
Bei Yujie sind wir auf Hochleistung spezialisiert piezoelektrische Elemente und Wandler die die OEM-Anpassung unterstützen für Ultraschallbildwandlersorgt für die richtige Balance zwischen Auflösung, Durchdringung und Systemkompatibilität für Ihre Bildgebungsanforderungen. Unser piezoelektrische Röhren und Scheibenelemente werden häufig in medizinischen Wandleranwendungen verwendet.
Sind Sie bereit, den richtigen medizinischen Ultraschallwandler für Ihr System zu finden?
Kontaktieren Sie uns noch heute um Ihre Anforderungen an Ultraschallbildwandler zu besprechen oder unser Angebot zu erkunden Piezoelektrische Keramik und Wandlerkomponenten, die Ihnen helfen, für jede fertige Geräteanwendung eine klare, zuverlässige Bildgebung zu erzielen.
