Piezoelektrische Scheibenbieger und Summer: Kleine Geräte, große Wirkung
Piezoelektrische Scheibenbieger und Summer sind zwar klein, ihre Anwendungen erstrecken sich jedoch über ein breites Branchenspektrum, von der Unterhaltungselektronik bis hin zu medizinischen Geräten. Diese für ihre kompakte Form, Zuverlässigkeit und geringen Stromverbrauch bekannten Komponenten sind wichtig für moderne Designs, bei denen Geräusche, Vibrationen oder Betätigung erforderlich sind. In diesem Artikel werden die Arbeitsprinzipien, Typen, Anwendungen und Auswahlüberlegungen untersucht Piezo-Scheibensummer und piezoelektrische Biegegeräte.
Was ist ein piezoelektrischer Scheibenbieger?
A Piezoelektrischer Bieger, auch Bimorph oder Scheibenbieger genannt, ist eine dünne, flache Scheibe aus piezoelektrischer Keramik, die mit einem Substrat (z. B. Messing oder Edelstahl) verbunden ist. Wenn ein elektrisches Feld an die Keramik angelegt wird, verformt sie sich, wodurch sich die Scheibe verbiegt. Diese Biegebewegung kann Vibrationen oder Verschiebungen erzeugen, die genutzt werden können für:
- Tonerzeugung (z. B. Piezo-Scheibensummer)
- Präzisionsbewegung in Mikroaktoren
- Sensing mechanische Veränderungen (wie in Druck- oder Beschleunigungssensoren)
Die Einfachheit des Designs ermöglicht eine hohe Zuverlässigkeit und minimalen mechanischen Verschleiß, was es ideal für den Langzeiteinsatz macht. Weitere Informationen zu piezoelektrischen Materialien finden Sie in unserem umfassenden Leitfaden unter Was ist PZT?.

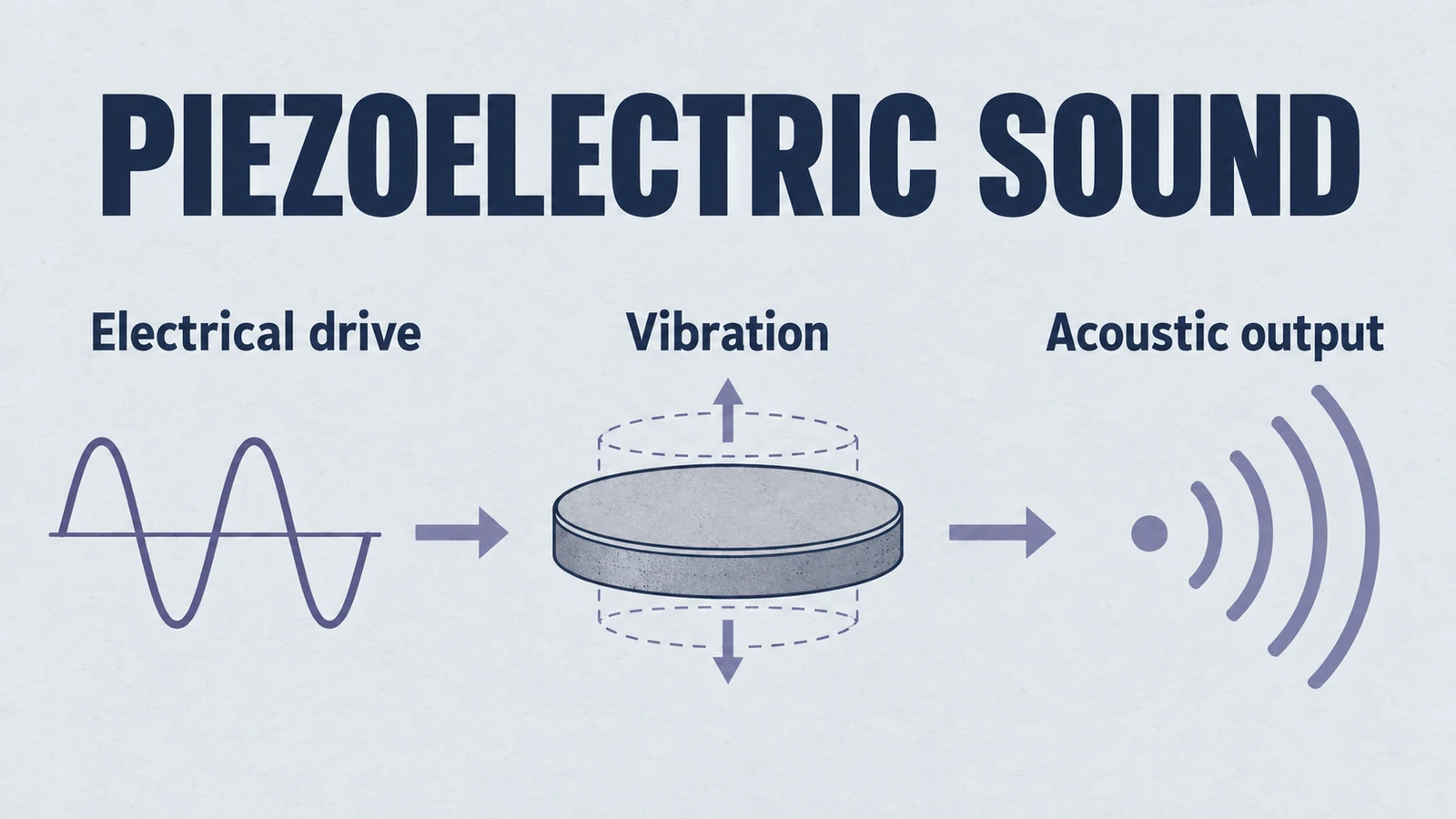

Wie ein Piezo-Scheibensummer funktioniert
A Piezo-Scheibensummer ist eine Art von Piezoelektrischer Bieger entworfen, um hörbare Töne zu erzeugen. Es arbeitet mit dem umgekehrten piezoelektrischen Effekt: Wenn eine Wechselspannung angelegt wird, vibriert die Scheibe mit einer festgelegten Frequenz und erzeugt dabei Schallwellen. Die Resonanzfrequenz hängt von Faktoren wie Scheibengröße, Materialeigenschaften und Montagemethode ab.
Piezo-Scheibensummer werden häufig verwendet, weil sie:
- Mit geringer Leistung betreiben
- Haben keine beweglichen mechanischen Teile (hohe Haltbarkeit)
- Erzeugen Sie eine große Auswahl an Tönen
- Sind leicht und kompakt
Typen von Piezo-Scheibenbiegern und -Summern
- Summer für externe Laufwerke – Erfordert einen externen Schwingkreis, um Ton zu erzeugen. Sie bieten Flexibilität bei der Klangregelung.
- Selbstfahrende Summer – Enthalten einen internen Schwingkreis, der den direkten Anschluss an eine Gleichstromquelle ermöglicht.
- Einschichtbieger – Einfache Konstruktion für grundlegende Anwendungen.
- Mehrschichtbieger – Verbesserte Verschiebung und Empfindlichkeit, geeignet für präzise Betätigung.
Für individuelle Lösungen besuchen Sie unsere akustische Wandler die speziell für Ihre Anwendungsanforderungen entwickelt werden können.
Schlüsselanwendungen
1. Unterhaltungselektronik
Piezo-Scheibensummer sind der „Piepton“ Ihrer Mikrowelle oder Ihres Weckers. Man findet sie auch in Uhren, Zeitschaltuhren und Spielzeug.
2. Automobilsysteme
Wird für Sicherheitsgurt-Erinnerungen, Rückwärtsparkwarnungen und Warnsignale in Armaturenbrettern verwendet. Erfahren Sie mehr über Automotive-Anwendungen in unserem Artikel über Piezoelektrische Sensoren im Automobilbereich.
3. Medizinische Geräte
Wird aufgrund ihres geringen Stromverbrauchs in Alarmsystemen für Diagnosegeräte, Endbenutzer-Überwachungssystemen und tragbaren medizinischen Geräten eingesetzt. Erfahren Sie mehr über Piezotechnologie im Gesundheitswesen.
4. Industrieausrüstung
Dienen als Statusanzeigen, Fehleralarme und Rückmeldungsgeräte in Maschinen. Für industrielle Anwendungen sollten Sie unsere in Betracht ziehen Industrielle Reinigungswandler.
5. Sicherheit und Schutz
Wird in Rauchmeldern, Einbruchmeldern und Notfallwarnsystemen verwendet.
Überlegungen zur Auswahl
Bei der Auswahl eines Piezoelektrischer Bieger oder einen Summer sollten Ingenieure Folgendes berücksichtigen:
- Frequenzbereich – Passen Sie die Resonanzfrequenz an die beabsichtigte Schall- oder Vibrationsanwendung an.
- Schalldruckpegel (SPL) – Bestimmt die Lautstärke.
- Größe und Montagemethode – Beeinflusst Resonanz, Haltbarkeit und Integration.
- Stromverbrauch – Kritisch für batteriebetriebene Geräte.
- Umweltbeständigkeit – Wählen Sie Materialien, die gegen Feuchtigkeit, Staub und extreme Temperaturen beständig sind.
Eine Anleitung zur Materialauswahl finden Sie in unserem Artikel über piezoelektrische Keramikmaterialien und PZT-Typen.
Vorteile gegenüber anderen Technologien
Im Vergleich zu elektromagnetischen Summern Piezo-Scheibensummer und Bieger:
- Sie haben einen geringeren Strombedarf
- Sind kompakter und leichter
- Bieten längere Betriebslebensdauern, da keine beweglichen Spulen oder Magnete vorhanden sind
- Bieten eine breitere Frequenzanpassungsfähigkeit
Einen detaillierten Vergleich finden Sie in unserer Analyse von Piezoelektrische vs. elektromagnetische Aktoren.
Zukünftige Trends
Mit Fortschritten in der Materialwissenschaft und Miniaturisierung, piezoelektrische Biegegeräte und Summer sollen noch effizienter und vielseitiger werden. Die Integration in IoT-Geräte, tragbare Elektronik und medizinische Implantate wird ihre Anwendungen wahrscheinlich noch weiter ausbauen. Erfahren Sie mehr über bevorstehende Entwicklungen in unserem Artikel über Neue Trends in der piezoelektrischen Technologie.
Conclusion
The Piezo-Scheibensummer und Piezoelektrischer Bieger mag gering sein, aber ihre Auswirkungen auf alle Branchen sind unbestreitbar. Ihre Kombination aus Effizienz, Haltbarkeit und Vielseitigkeit macht sie zur ersten Wahl für Ingenieure auf der ganzen Welt. Ob es sich um einen sanften Piepton in einem Consumer-Gerät oder eine präzise Betätigung in einem Sensorsystem handelt, diese Komponenten beweisen, dass große Innovationen oft in kleinen Paketen stecken.
Für hohe Qualität piezoelektrische Biegegeräte und kundenspezifische Lösungen, entdecken Sie unser komplettes Sortiment an piezoelektrische Materialien und kontaktieren Sie unser Engineering-Team für anwendungsspezifische Beratung.
