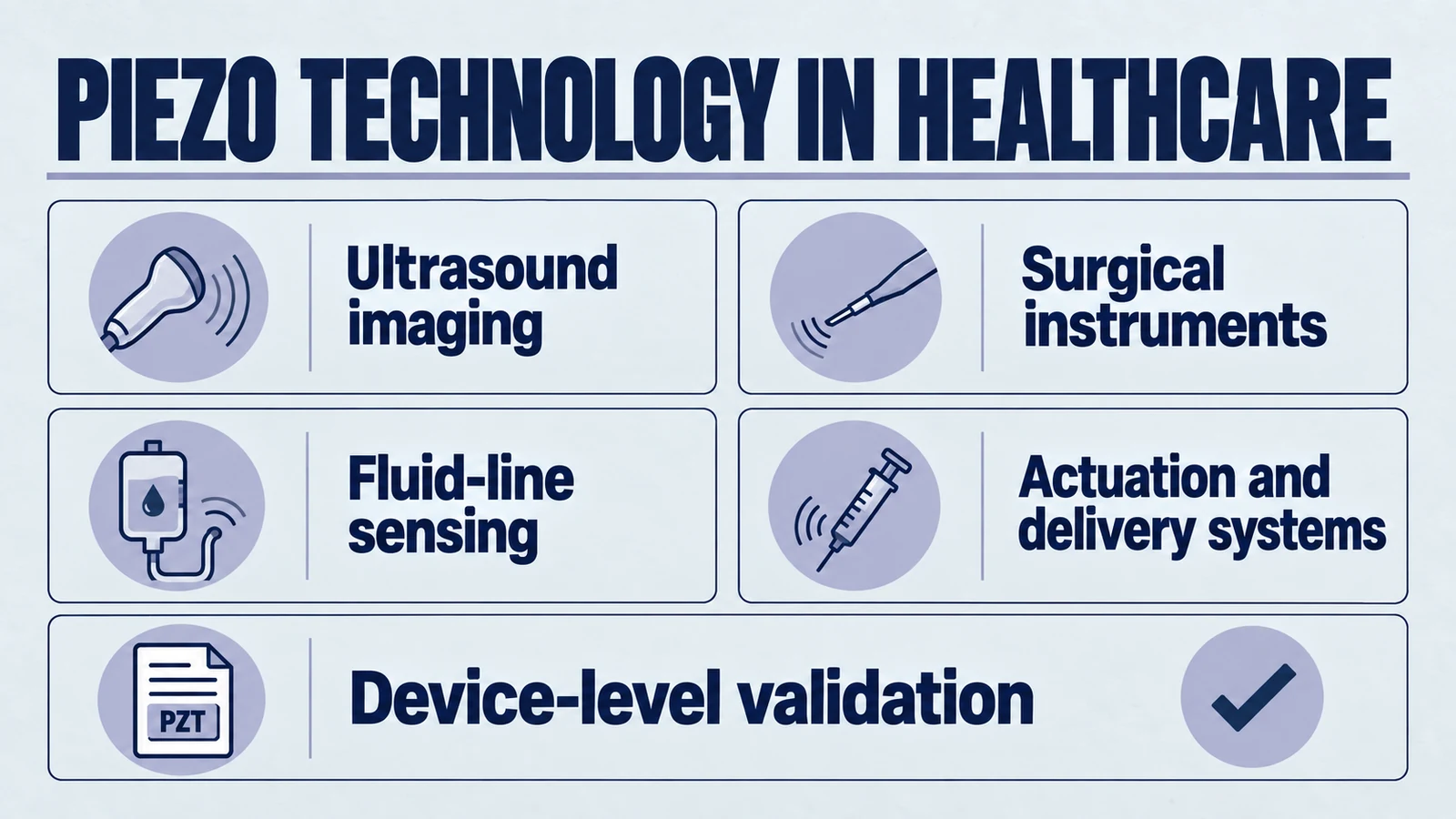

Piezo-Technologie im Gesundheitswesen: Ultraschallbildgebung und mehr

Piezoelektrische Materialien werden häufig in der Medizintechnik eingesetzt, da sie elektrische Energie in mechanische Schwingungen und mechanische Spannungen wieder in elektrische Signale umwandeln. Sie können bildgebende Sonden, Sensormodule, Flüssigkeitshandhabungssysteme und andere biomedizinische Geräte unterstützen, wenn sie vom Hersteller des fertigen Geräts integriert und validiert werden. In diesem Artikel wird untersucht, wie piezoelektrische medizinische Sensoren und Ultraschallwandler medizinisch Designs verwenden Keramikelemente auf Komponentenebene.

Die Rolle der piezoelektrischen Technologie in medizinischen Sensoren

Piezoelektrische Sensoren basieren auf dem piezoelektrischen Effekt, einem Phänomen, bei dem bestimmte Materialien unter mechanischer Belastung eine elektrische Ladung erzeugen. Dies macht sie für die Erfassung und Betätigung in Geräten des Gesundheitswesens nützlich. In fertigen Geräten können diese Elemente verwendet werden, um Druckänderungen zu erkennen, hochfrequente Schallwellen zu erzeugen oder mechanische Signale in elektrische Ausgänge umzuwandeln, vorbehaltlich der Designkontrollen und -validierungen des Geräteherstellers.

Hauptvorteile piezoelektrischer medizinischer Sensoren:

• Miniaturisierung: Ideal für Katheter, Implantate und tragbare Diagnostik.
• Hohe Empfindlichkeit: Ermöglicht die Erkennung subtiler physiologischer Veränderungen.
• Geringer Stromverbrauch: Geeignet für tragbare und batteriebetriebene Geräte.
• Materialintegration: Kontaktpfad, Kapselung, Abdichtung und Materialbewertung auf Geräteebene müssen im fertigen Produktdesign berücksichtigt werden.

Ultraschallbildgebung: Die klassische Anwendung

Ultraschallbildgebung ist nach wie vor die am weitesten verbreitete Anwendung Piezoelektrische Wandler in der Medizin. Diese Geräte senden hochfrequente Schallwellen aus, die in den Körper eindringen und vom Gewebe reflektiert werden. Die Echos werden dann wieder in elektrische Signale umgewandelt, um Echtzeitbilder zu erstellen.

Arten von Ultraschallwandlern im medizinischen Einsatz:

1. Linearwandler
   • Wird für Gefäßbildgebung und Muskel-Skelett-Scans verwendet.
   • Stellen Sie hochauflösende Bilder mit geringer Tiefe bereit.
2. Kurvilineare (konvexe) Wandler
   • Häufig bei der Bildgebung des Abdomens und der Geburtshilfe/Gynäkologie.
   • Bieten Sie ein breiteres Sichtfeld.
3. Phased-Array-Wandler
   • Wird in der kardialen und transkraniellen Bildgebung verwendet.
   • Geeignet für tiefes Eindringen und schnelle Bildaufnahme.
4. Endokavitäre Wandler
   • Konzipiert für rektale und vaginale Untersuchungen.
   • Bieten Sie eine größere Nähe zu inneren Organen.

Wie piezoelektrische Elemente Ultraschallwandler antreiben:

Jeder Wandler enthält ein oder mehrere piezoelektrische Elemente, typischerweise PZT (Blei-Zirkonat-Titanat). Bei Anregung durch ein elektrisches Signal vibrieren die Elemente und senden Ultraschallwellen aus. Dieselben Elemente empfangen auch die Echos, wodurch der Zyklus der Bilderzeugung abgeschlossen wird. Für hochpräzise medizinische Ultraschallanwendungen sind unsere Leitfaden für medizinische Ultraschallwandler bietet detaillierte Auswahlkriterien für optimale Leistung.

Jenseits der Bildgebung: Sensor- und Betätigungsanwendungen

Während die Bildgebung die Diskussion dominiert, Piezoelektrische Sensoren und Aktoren können auch medizinische Geräte unterstützen, bei denen Bewegung, Druck, Fluss oder akustische Energie gesteuert werden müssen:

1. Fokussierte Ultraschallgeräte

Fokussierte Ultraschallsysteme basieren auf Arrays oder geformten Wandlern, um akustische Energie zu konzentrieren. Der Hersteller des fertigen Geräts ist für die Grenzwerte der akustischen Ausgangsleistung, die Validierung des Anwendungsfalls, die Softwarekontrolle und die Einreichung bei behördlichen Vorschriften verantwortlich. Yujie kann die Seite der Keramikelemente durch Material- und Geometriediskussionen unterstützen.

2. Ultraschallchirurgische Instrumente

Einige chirurgische Instrumente verwenden piezoelektrische Betätigung für kontrollierte Vibrationen. Ihre Keramikstapel, Vorspannung, Antriebselektronik und mechanische Kopplung müssen innerhalb der gesamten Instrumentenarchitektur validiert werden.

3. Tragbare Gesundheitsmonitore

Flexible piezoelektrische Filme und Keramikelemente können verwendet werden, um Bewegungs-, Druck- oder Vibrationssignale zu verfolgen. Die Prinzipien von präzise Ultraschallmessung werden von Geräteentwicklern für die Überwachung von Hardware angepasst.

4. Arzneimittelabgabesysteme

Mikropumpen und Fluidsteuerungsmodule können verwendet werden Piezokeramik um kleine, wiederholbare Verschiebungen zu erzeugen. Flusswegdesign, Alarme, Dosierungslogik und Endverwendungsvalidierung bleiben weiterhin in der Verantwortung der Geräteebene.

Fortgeschrittene medizinische Sensoranwendungen

Moderne Gesundheitsgeräte nutzen verschiedene Ultraschallsensortechnologien für Mess-, Überwachungs- und Gerätesteuerungsfunktionen:

Durchflussmessung in medizinischen Geräten

Systeme zur Flussüberwachung im Gesundheitswesen können verwendet werden Ultraschall-Durchflussmessung Prinzipien ähnlich denen der Industrie Durchflussmessumformer, mit zusätzlichen Anforderungen auf Geräteebene für Kontaktmaterialien, Kalibrierung, Reinigung, Software und Dokumentation.

Blasenerkennung in Flüssigkeitsleitungen

Blasenerkennungssensoren Akustische Veränderungen in flüssigkeitsgefüllten Schläuchen überwachen, damit das fertige Gerät entsprechend seiner Risikokontrolllogik reagieren kann. Diese piezoelektrische medizinische Sensoren muss auf das Schlauchmaterial, die Wandstärke, den Flüssigkeitstyp, die Erkennungsschwelle und das Validierungsprotokoll abgestimmt sein.

Wesentliche Überlegungen für medizinische Anwendungen

Programme für Gesundheitsgeräte sollten die Leistung von Keramikkomponenten von der Materialkontaktvalidierung des fertigen Geräts trennen. Unser Piezoelektrische Keramikmaterialien kann im Hinblick auf PZT-Klasse, Geometrie, Elektrode, Frequenz und Dokumentationsunterstützung für den Evaluierungsplan des Geräteherstellers besprochen werden, einschließlich:

• Materialrückverfolgbarkeit für Keramikchargen und Verarbeitungsgeschichte
• Einkapselung und Kontaktpfadplanung wenn sich die Keramik in der Nähe von Flüssigkeiten, Haut oder Einwegteilen befindet
• Stabile Leistung unter den vorgesehenen elektrischen, thermischen und mechanischen Bedingungen
• Hermetische Dichtungskompatibilität für implantierbare Geräte

Zukunftsausblick: Piezo der nächsten Generation im Gesundheitswesen

Forscher erforschen derzeit piezoelektrische Nanomaterialien, bioresorbierbare Keramiken und Hybridverbundstoffe, um die nächste Generation medizinischer Sensoren und Aktoren zu entwickeln. Zu den möglichen Anwendungen gehören intelligente Stents, biointegrierte Ultraschallpflaster und autonome Diagnosewerkzeuge.

Die Integration künstlicher Intelligenz mit Ultraschallwandler medizinisch Technologie ermöglicht automatisierte Diagnose- und Echtzeit-Entscheidungsunterstützungssysteme. Diese Fortschritte bauen auf den Grundprinzipien auf, die in unserem behandelt werden PZT Leitfaden für Ultraschallwandler.

Conclusion

Piezoelektrische medizinische Sensoren, insbesondere Ultraschallwandlerkomponentenunterstützt weiterhin Diagnose- und Geräteentwicklungsprogramme. Mit fortschreitender Materialwissenschaft können diese Technologien Gesundheitsgeräte von Krankenhaussystemen bis hin zu Heimüberwachungsgeräten unterstützen, wenn sie auf der Ebene des fertigen Geräts integriert und validiert werden.

Die für Anwendungen im Gesundheitswesen erforderliche Präzisionstechnik erfordert konsistente Materialien, Herstellungsprozesse und Dokumentation. Von Ultraschallkavitationswandler In Bezug auf hochentwickelte Bildgebungssysteme unterstützt die piezoelektrische Technologie weiterhin die Innovation medizinischer Geräte, wenn sie in validierte Geräte integriert wird.
