Scheiben- vs. Ring- vs. Rohr-Piezokeramik: Geometrie-Kompromisse erklärt

1. Einleitung: Der geometrische Determinismus der Elektrokeramik

Im Bereich der elektromechanischen Transduktion ist die Auswahl der Piezoelektrisches Keramikelement wird häufig auf die Wahl der Materialformulierung reduziert – typischerweise eine Entscheidung zwischen „weichem“ Bleizirkonat-Titanat (PZT) für hohe Empfindlichkeit oder „hartem“ PZT für hohe Belastbarkeit. Während die intrinsischen Eigenschaften des Materials, wie zum Beispiel der piezoelektrische Ladungskoeffizient () oder der mechanische Qualitätsfaktor () die theoretische Obergrenze der Leistung festlegen, ist es die makroskopische Geometrie der Keramik, die den realisierbaren technischen Rahmen definiert. Die Geometrie – ob eine monolithische Scheibe, ein Ring mit zentraler Bohrung oder ein dünnwandiges Rohr – fungiert als mechanischer Filter und bestimmt, welche Vibrationsmodi zugänglich sind, wie die akustische Impedanz an die Last angepasst ist und, was entscheidend ist, wie das Element die intensiven mechanischen und thermischen Belastungen bewältigt, die dem dynamischen Betrieb innewohnen.

Für Ingenieure, die mit der Konstruktion beauftragt sind Ultraschallwandler, Präzision actuatorsoder hydroakustische Sensoren ist die Geometrie nicht nur eine Packungsbeschränkung, sondern eine aktive Variable in der gekoppelten Wellengleichung. Der Übergang von einer einfachen 1D-Kolbennäherung zu einer 3D-Kontinuumsrealität zeigt, dass geometrische Parameter wie das Seitenverhältnis (), Wandstärke und Elektrodenkonfiguration verändern das Resonanzspektrum grundlegend. Eine Scheibe, die ohne Rücksicht auf das Verhältnis von Durchmesser zu Dicke entworfen wurde, kann eine chaotische Modenkopplung aufweisen, die sie für präzises Timing unbrauchbar macht. Umgekehrt kann eine Rohrgeometrie orthogonale Spannungsvektoren nutzen, um hydrostatische Empfindlichkeiten zu erreichen, die bei Massenformen unmöglich sind.

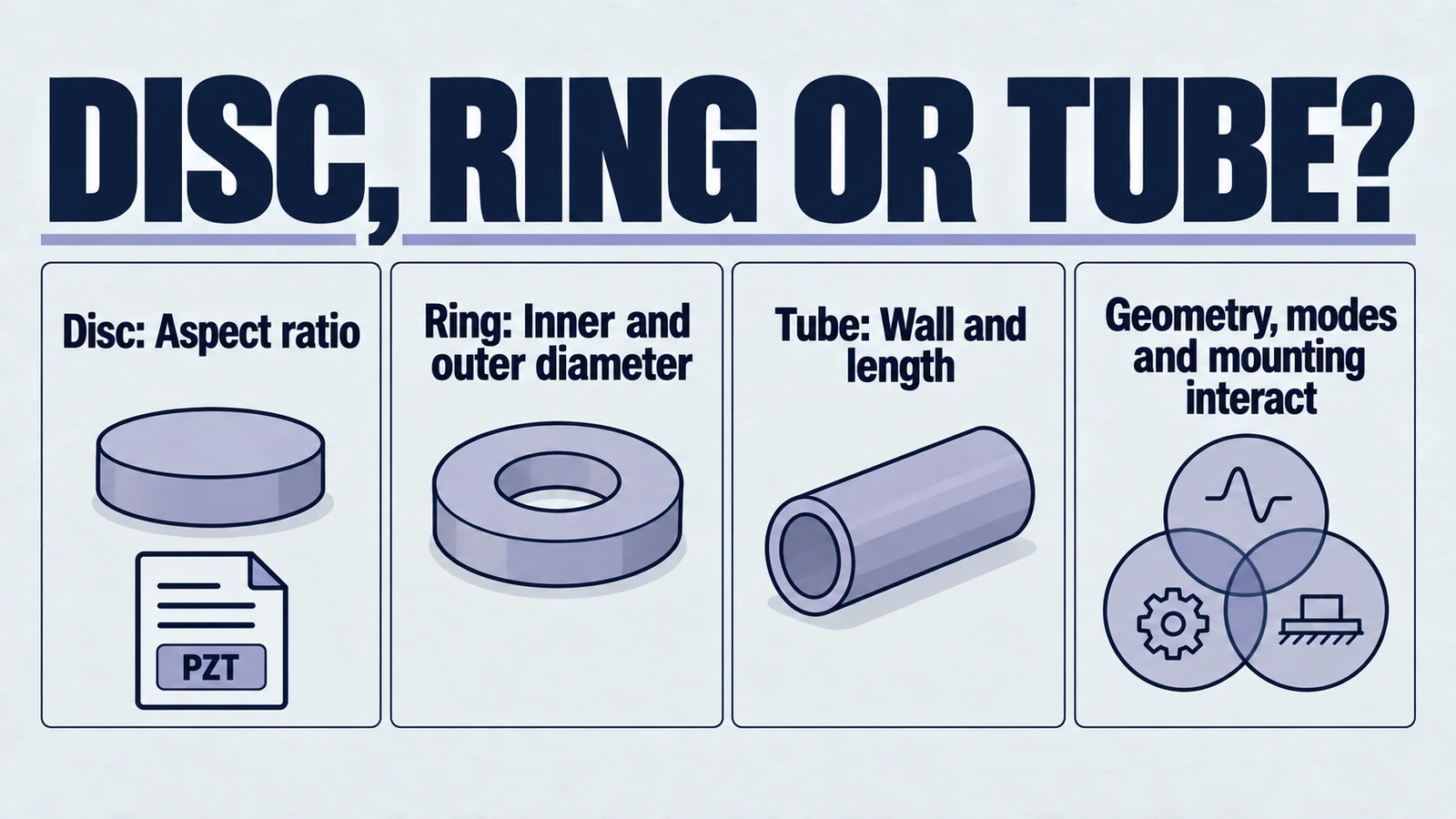

Dieser Bericht bietet eine umfassende Analyse der drei primären piezoelektrischen Geometrien: die disc, die ringund die tube. Es synthetisiert die klassische Plattentheorie, Daten der Finite-Elemente-Analyse (FEA) und praktische Designprinzipien für Wandler, um einen strengen Entscheidungsrahmen zu schaffen. Durch die Bezugnahme auf die zugrunde liegende Physik von Resonanzmoden, Spannungskonzentration und elektromechanischer Kopplung dient dieses Dokument als praktischer Leitfaden für Teams, die zwischen den wichtigsten runden piezoelektrischen Geometrien wählen. Wenn Sie immer noch die breitere Formlandschaft benötigen, sehen Sie sich die an Geometrie-Auswahlhilfe.

2. Theoretischer Rahmen: Konstitutive Grenzen und Randbedingungen

Um zu verstehen, warum die Geometrie die Leistung bestimmt, muss man die piezoelektrischen Stoffgleichungen durch die Linse der Randbedingungen untersuchen. Der piezoelektrische Effekt ist von Natur aus anisotrop; Die Reaktion ist Tensor-basiert und verknüpft ein elektrisches Vektorfeld mit einem Tensor-Dehnungsfeld.

2.1 Die Tensornatur der Leistung

Das lineare Verhalten einer piezoelektrischen Keramik wird durch die gekoppelten Zustandsgleichungen bestimmt, die typischerweise in der Spannungs-Ladungs-Form ausgedrückt werden:

Where ist Belastung, ist Stress, ist ein elektrisches Feld, ist elektrische Verschiebung, ist Compliance, ist der piezoelektrische Koeffizient und ist Permittivität.

Die Geometrie legt die Randbedingungen fest, die bestimmte Spannungs- oder Dehnungsterme auf Null setzen, und wählt so aus, welche Materialkonstanten aktiv sind.

• Das Rutenlimit (): In einem Zylinder mit Länge Durchmesser, die Seitenflächen sind spannungsfrei (). Durch den Poisson-Effekt kann sich das Material seitlich zusammenziehen. Diese Bedingung nutzt die volle Compliance aus und liefert typischerweise den höchsten elektromechanischen Kopplungsfaktor () für PZT-Materialien.
• Das Disc-Limit (, ): In einer dünnen Scheibe mit Durchmesser Dicke werden die seitlichen Abmessungen effektiv durch die Trägheit des umgebenden Materials relativ zur hochfrequenten Dickenschwingung festgehalten. Dies hemmt die Poisson-Kontraktion und versteift das Material () und Reduzierung der effektiven Kopplung () im Vergleich zur Rute.

Diese Unterscheidung impliziert, dass die „Effizienz“ eines PZT-Elements keine statische Materialeigenschaft, sondern eine dynamische Funktion seines Seitenverhältnisses ist. Ein Ingenieur, der eine PZT-5A-Scheibe verwendet, wird im Dickenmodus eine deutlich geringere Energieumwandlungseffizienz im Vergleich zu einem Stab aus demselben Material feststellen, allein aufgrund der geometrischen Klemmung.

2.2 Frequenzkonstanten und Resonanzskalierung

Resonanz beschreibt den Zustand, in dem die mechanischen Abmessungen der Keramik eine stehende Welle unterstützen. Die Frequenz dieser Resonanz () skaliert umgekehrt mit der maßgeblichen Dimension, eine Beziehung, die durch die Frequenzkonstante ().

Die Nähe dieser Resonanzen ist die primäre geometrische Gefahr. Ein Keramikelement hat mehrere Dimensionen (z. B. eine Scheibe hat beides). und ). Wenn die Abmessungen so gewählt sind , die Modi werden gekoppelt. Diese Kopplung ist nicht nur eine Überlagerung; Dabei handelt es sich um einen ausgeklügelten Energieaustausch, der die Modenformen verzerrt, ungleichmäßige Oberflächenverschiebungen erzeugt und Impedanzanomalien erzeugt.

3. Die piezoelektrische Scheibe: Das Problem des Seitenverhältnisses

The piezoelektrische Scheibe ist die am weitesten verbreitete Geometrie und dient als aktives Element in Sensoren, Summern und medizinischen Hochfrequenz-Ultraschallsonden. Es ist jedoch auch die Geometrie, die am anfälligsten für komplexe Modenkopplung ist, insbesondere wenn das Seitenverhältnis in die „verbotene Zone“ fällt.

3.1 Das Spektrum der Schwingung

Forschung zur Schwingung von Scheiben hat das Schwingungsspektrum in verschiedene Modenfamilien eingeteilt:

• Thickness Extensional (TE)-Modus: Dies ist die gewünschte „Kolben“-Bewegung für die Ultraschallerzeugung. Die Bandscheibe dehnt sich gleichmäßig aus und zieht sich zusammen -direction.
• Radiale (R) Modi: Dies sind Konturmodi, bei denen sich die Bandscheibe radial ausdehnt und zusammenzieht. Der grundlegende R-Modus ist die niedrigste Resonanzfrequenz einer dünnen Scheibe.
• Edge-Modus (E): Dies ist ein spezieller Modus, bei dem Schwingungsenergie am Rand der Scheibe lokalisiert wird. Sie ist weitgehend unabhängig vom Verhältnis von Durchmesser zu Dicke, kann jedoch erhebliche akustische Nebenkeulen verursachen.
• Hochfrequenz-Radialmodi (A): Dies sind radiale Harmonische höherer Ordnung, die bei Frequenzen nahe der Dickenresonanz auftreten.

3.2 Die „Verbotene Zone“: Verhältnis von Durchmesser zu Dicke 3 bis 6

Die Interaktion zwischen den Radialmodi (R) und dem Dickenmodus (TE) wird streng durch das Verhältnis von Durchmesser zu Dicke () Verhältnis.

• Die Region der dünnen Bandscheibe (): In diesem Regime ist die grundlegende radiale Resonanz () liegt weit unterhalb der Dickenresonanz (). Die Harmonischen des Radialmodus, die nahe beieinander liegen sind typischerweise von hoher Ordnung und niedriger Amplitude. Folglich erscheint der Dickenmodus sauber und nähert sich dem 1D-Modell an. Dies ist die bevorzugte Geometrie für Hochfrequenzwandler (z. B. >1 MHz).
• Die Rod-Region (): Hier ist das Element ein Zylinder. Der Longitudinalmodus dominiert und die Radialmoden werden zu viel höheren Frequenzen verschoben. Auch dieser Bereich ist spektral sauber.
• Die gekoppelte Region (): Dieser Bereich wird in der Literatur als der problematischste identifiziert. In diesem speziellen Aspektverhältnisfenster fallen radiale Harmonische niedriger Ordnung (z. B. der 3. oder 5. Oberton) direkt mit der Grunddickenresonanz zusammen.

Folgen: Die Modenkopplung ist stark. Das Element vibriert nicht wie ein Kolben; Stattdessen wird die Oberflächenverschiebung wellenförmig oder ungleichmäßig. Die Impedanzkurve weist „gespaltene“ Spitzen oder Zacken auf, was es für die Antriebselektronik schwierig macht, die Resonanz aufrechtzuerhalten.

Technische Empfehlung: Vermeiden Sie es, die Größe einer Disc zu bestimmen Verhältnisse zwischen 3 und 6. Wenn die Anwendung eine bestimmte Frequenz erfordert (Fixierung). ) und eine bestimmte Blende (Fixierung). ), das in dieser Zone landet, muss der Ingenieur Verbundtechniken anwenden (Würfeln der Scheibe) oder die Geometrie ändern (z. B. Verwendung einer Fokussierungsschale oder Anfasen), um die radialen stehenden Wellen zu unterbrechen.

3.3 Leistungsbeschränkungen der Disc

Obwohl die Scheibe geometrisch einfach ist, ist sie für Hochleistungsanwendungen mechanisch beeinträchtigt. PZT-Keramiken sind spröde Materialien mit einer dynamischen Zugfestigkeit, die auf etwa 20–25 MPa begrenzt ist. Bei einem Hochleistungsantriebsszenario erzeugt die sinusförmige Erregung wechselnde Druck- und Zugspannungen.

• Der Zugengpass: Eine monolithische Scheibe verfügt über keinen internen Mechanismus, um der Zughalbwelle entgegenzuwirken. Mit zunehmender Antriebsspannung erzeugen die Trägheitskräfte schließlich Zugspannungen, die über die Bruchfestigkeit hinausgehen. Risse beginnen typischerweise an Oberflächenfehlern oder Elektrodenkanten und breiten sich schnell aus, wodurch das Element zerstört wird.
• Thermische Einschränkungen: Die Wärmeerzeugung in PZT wird durch dielektrische Verluste angetrieben () und mechanische Dämpfung (). Bei einer massiven Scheibe ist der Wärmepfad vom Zentrum der Keramik zur Peripherie lang und der Leitungswiderstand hoch. Im Dauerstrichbetrieb (CW) mit hoher Leistung kann die Kerntemperatur erheblich ansteigen, was zu Eigenschaftsverschiebungen oder thermischer Depolarisation führt.

Während sich Scheiben hervorragend für die Erfassung mit geringer Leistung oder Hochfrequenzimpulsen eignen, sind sie grundsätzlich ungeeignet für den Dauerbetrieb mit hoher Leistung (z. B. Ultraschallreinigung oder welding).

4. Der piezoelektrische Ring: Die Architektur der Macht

The Ring- (oder ringförmige) Geometrie behebt die grundlegenden mechanischen Einschränkungen der Disc. Durch die Einführung einer zentralen Bohrung ermöglicht der Ring die Konstruktion des Bolt-Clamped Langevin Transducer (BLT), der Standardarchitektur für Hochleistungsultraschall.

4.1 Die Physik der Vorspannung

Der entscheidende Vorteil der Ringgeometrie ist die Möglichkeit, eine statische Druckvorspannung anzuwenden. Durch das Stapeln von PZT-Ringen und deren Klemmung mit einer zentralen hochfesten Schraube zwischen Metallmassen (dem vorderen Treiber und der hinteren Masse) wird die Keramik unter eine erhebliche Vorspannung gesetzt.

Wirkungsmechanismus:

Stellen Sie sich einen PZT-8-Ring mit einer dynamischen Zuggrenze von 25 MPa und einer Druckgrenze von >500 MPa vor.

• Ohne Vorspannung: Die maximal zulässige dynamische Spannungsamplitude beträgt ~25 MPa.
• Mit Vorspannung (z. B. 40 MPa): Die Keramik ist auf -40 MPa vorgespannt. Eine dynamische Schwingung von MPa führt zu einer Spannungsabweichung von -75 MPa (Kompression) auf -5 MPa (Kompression).

Ergebnis: Das Material gelangt nie in den Zugbereich. Die Betriebsobergrenze wird effektiv verdoppelt oder verdreifacht und wird jetzt nur noch durch das Depolarisationsfeld oder die mechanischen Verluste und nicht durch Brüche begrenzt.

Optimale Vorspannungsniveaus:

• PZT-4 (Schwer): Die empfohlene Vorspannung beträgt typischerweise 35 MPa.
• PZT-8 (Extra schwer): Kann einer höheren Vorspannung standhalten, typischerweise 45 MPa.

Überstressrisiken: Übermäßige Vorspannung (>60-80 MPa) unterdrückt die Bewegung der Domänenwand und „klemmt“ effektiv die Dipol-Neuausrichtung. Während dies mechanisch zunimmt , es reduziert die Wirksamkeit und Kopplungsfaktor, was schließlich zu einem Leistungsabfall oder einem Bruchversagen führt.

4.2 Vibrationsmodi des Rings

Die Ringgeometrie verfügt über einen eigenen, einzigartigen Satz von Vibrationsmodi, die sich von denen der Scheibe unterscheiden.

• Hoop-Modus: Die grundlegende radiale Resonanz eines Rings ist der „Reifen“- oder „Atmungs“-Modus, bei dem sich der mittlere Umfang ausdehnt und zusammenzieht. Anders als der Radialmodus einer Scheibe, der einen Knoten in der Mitte hat, hat der Ringmodus keinen Radialknoten innerhalb des Keramikquerschnitts (dünne Wände vorausgesetzt). Dieser Modus wird häufig in Unterwasser-Sonarprojektoren verwendet.
• Dickenmodus in Stapeln: Bei einem Langevin-Wandler wird die Resonanzfrequenz durch die gesamte Anordnung (Masse-Feder-Masse-System) bestimmt, nicht durch die Dicke der einzelnen Ringe. Die Ringe dienen in erster Linie als Antriebsfeder. Dies ermöglicht die Verwendung relativ dünner Ringe (z. B. 5-10 mm) zum Aufbau von Niederfrequenzwandlern (20-40 kHz), wodurch die Dickengrenzen der Keramikherstellung von der Betriebsfrequenz entkoppelt werden.

4.3 Innen-zu-Außendurchmesser-Verhältnisse (ID/OD).

Das Verhältnis des Innendurchmessers (ID) zum Außendurchmesser (OD) ist eine kritische Konstruktionsvariable, die sowohl die elektromechanische Kopplung als auch die Spannungsverteilung beeinflusst.

• Kopplungseffizienz (): Untersuchungen legen nahe, dass Ringe für radiale Moden höhere effektive elektromechanische Kopplungsfaktoren aufweisen können als feste Scheiben. Die Entfernung des zentralen Materials (das zur Masse beiträgt, aber nur wenig aktive Erzeugung in radialen Moden bewirkt) verbessert die Energiedichte.
• Stressverteilung: Bei einem mit Bolzen befestigten Stapel ist der von der Schraube ausgeübte statische Druck nicht gleichmäßig über die gesamte Ringfläche verteilt. FEA- und Druckfilmprüfungen zeigen oft eine höhere Spannung in der Nähe des Innendurchmessers (unter dem Schraubenkopf), wobei die Spannung zum Außendurchmesser hin abnimmt.
• Designrisiko: Wenn der Ring zu breit ist (kleines ID/OD-Verhältnis), kann es sein, dass die äußere Peripherie nicht ausreichend vorgespannt ist. Bei Vibrationen mit hoher Amplitude können sich die Außenkanten effektiv „abheben“ oder Spannungen ausgesetzt sein, was zu Kantenabsplitterungen oder Lichtbogenbildung führen kann.

Optimierung: Die Ringabmessungen sollten auf die Bolzen- und Massenfläche abgestimmt sein, um sicherzustellen, dass die gesamte Keramikoberfläche unter Druck bleibt.

4.4 Vorteile des Wärmemanagements

Ringe bieten im Vergleich zu Scheiben ein überlegenes Wärmemanagement, eine Notwendigkeit für Hochleistungsbetrieb.

• Konduktive Kühlung: Die metallischen Endmassen (Vorderseite aus Aluminium, Rückseite aus Stahl) fungieren als große Kühlkörper, die die Wärme von den Keramikflächen ableiten.
• Geometrische Oberfläche: Die zentrale Bohrung vergrößert die für die Konvektion verfügbare Oberfläche (bei Verwendung von Umluft).
• Modulare Kühlung: Bei extremen Leistungsanwendungen können dünne Beryllium-Kupfer-Kühlrippen zwischen den PZT-Ringen im Stapel eingefügt werden, eine geometrische Modifikation, die bei monolithischen Blöcken nicht möglich ist.

5. Das piezoelektrische Rohr: Radial-, Hydrostatik- und Biegemodus

The Röhrengeometrie (zylindrische Schale) bietet ein hohes Maß an Vielseitigkeit und ermöglicht Betriebsarten – wie hydrostatische Erfassung und mehrachsige Biegung – die für Scheiben oder Ringe nicht zugänglich sind. Diese Vielseitigkeit geht jedoch mit komplexen Impedanzeigenschaften und struktureller Fragilität einher.

5.1 Vibrationsmodi und Wandstärke

Röhren arbeiten im Allgemeinen in einem von drei Primärmodi, ausgewählt durch die Polarisation und Elektrodenkonfiguration.

• Radialer Atmungsmodus: Der gesamte Durchmesser der Röhre vergrößert und verkleinert sich. Die Frequenz wird durch den mittleren Durchmesser bestimmt () und die materielle Schallgeschwindigkeit ().
  Dieser Modus wird häufig in Hydrophonen und Fluidpumpen verwendet.
• Längenmodus (Längsmodus): Das Rohr dehnt sich axial aus und zieht sich zusammen. Dies nutzt die Koeffizient (Quereffekt), wenn die Röhre radial polarisiert ist.
• Wandstärkenmodus: Bei hohen Frequenzen schwingt die Wand selbst mit. Die Frequenz wird durch die Wandstärke bestimmt () und die Dickenfrequenzkonstante ().

5.2 Hydrostatische Empfindlichkeit () und Polarisierungsstrategie

Das Rohr ist die Geometrie der Wahl für Unterwassersensoren (Hydrophone), da es so konstruiert werden kann, dass das Problem der „hydrostatischen Aufhebung“ der Masse PZT überwunden wird.

Das Problem: In einem Schüttgut unter hydrostatischem Druck ist die Spannung isotrop (). Die erzeugte Ladung ist proportional zu . Seitdem pC/N und pC/N, die Bedingungen heben sich nahezu auf ( pC/N), was zu einer schlechten Empfindlichkeit führt.

Geometrische Lösungen:

• Luftunterstützte radial polarisierte Röhre: Durch das Verschließen der Rohrenden und das Halten des Innenraums mit Luft wirkt der hydrostatische Druck nur auf den Außendurchmesser. Dies erzeugt eine große Druckringspannung () und Axialspannung (), aber praktisch keine radiale Spannung (). Diese geometrische Abschirmung verhindert den Auslöschungseffekt und erhöht die Empfindlichkeit.
• Tangential polarisierte Röhre: Eine fortschrittliche Technik besteht darin, Streifenelektroden anzubringen, um die Keramik in Umfangsrichtung (tangential) zu polen. In dieser Konfiguration wirkt die große Ringspannung entlang der Polungsachse ( Effekt), während die axialen und radialen Spannungen transversal wirken ( Effekt). Da die Umfangsspannung geometrisch durch das Verhältnis von Radius zu Dicke verstärkt wird (), diese Konfiguration führt zu einer außergewöhnlich hohen hydrostatischen Empfindlichkeit (), oft um Größenordnungen höher als bei Großzylindern.

5.3 Biegen und Scannen (Die AFM-Anwendung)

Röhren sind außerdem in einzigartiger Weise für die mehrachsige Betätigung geeignet. Durch die Segmentierung der Außenelektrode in vier Quadranten () kann ein Rohr gebogen werden.

• Mechanismus: Applying zu einem Quadranten führt zu einer vertikalen Ausdehnung, während zum gegenüberliegenden Quadranten führt zu einer Kontraktion. Das Rohr biegt sich von der Erweiterung weg.
• Kopplung: Dieser Biegemodus ist oft mit der grundlegenden Längenausdehnung gekoppelt (-Achse). Die Korrektur dieses „Cross-Talk“ oder „Run-out“ ist eine große Herausforderung beim Design von Rasterkraftmikroskopie-Scannern (AFM). Die Rohrgeometrie bietet ein hohes Steifigkeits-Gewichts-Verhältnis und ermöglicht Abtastfrequenzen mit hoher Bandbreite, die mit bimorphen Biegegeräten nur schwer zu erreichen sind.

5.4 Mechanische Zerbrechlichkeit und Reifenspannungsgrenzen

Die strukturelle Achillesferse des Rohrs ist seine Anfälligkeit gegenüber Zugbeanspruchung.

• Interner Druck: Bei Fluidanwendungen (z. B. Tintenstrahldrucker) erzeugt der Innendruck eine Zugspannung . Da die Zugfestigkeit von PZT gering ist (~25 MPa dynamisch), sind Rohre anfällig für Längsrisse.
• Fehlerempfindlichkeit: Jeder Mikroriss an der Endfläche (durch Schneiden oder Schleifen) wirkt als Spannungskonzentrator. Unter Radialresonanz breiten sich diese Risse augenblicklich über die gesamte Länge aus.
• Depolarisation unter Druck: Bei Tiefseeanwendungen erzeugt der immense äußere hydrostatische Druck eine kompressive Ringspannung. Dies verhindert zwar Zugversagen, übermäßige Belastung kann jedoch zu einer Neuorientierung der Domänen führen, was zu einem dauerhaften Empfindlichkeitsverlust führt.

6. Materialauswahl im Kontext: Die Geometrie-Material-Matrix

Die Wahl der PZT-Formulierung (hart vs. weich) kann nicht isoliert von der Geometrie getroffen werden.

6.1 PZT-8 vs. PZT-4 in Ringen (Macht)

Für Langevin-Ringstapel ist der Industriestandard „Hart“ PZT. Allerdings ist die Unterscheidung zwischen PZT-4 und PZT-8 nuanciert.

• PZT-8 (Navy Typ III): Dieses Material hat den niedrigsten dielektrischen Verlust und den höchsten mechanischen Verlust . Es ist die bevorzugte Wahl für Hochleistungsanwendungen im Dauerbetrieb wie z Ultraschallschweißen oder hochintensiver fokussierter Ultraschall (fokussierter Ultraschall). PZT-8 kann einer höheren Vorspannung (45 MPa) standhalten, ohne zu entpolen, was höhere Leistungsdichten ermöglicht.
• PZT-4 (Marine Typ I): Obwohl PZT-4 immer noch ein „hartes“ Material ist, weist es etwas höhere Verluste auf, oft jedoch auch höhere und Kopplung als PZT-8. Es wird häufig in Anwendungen mittlerer Leistung wie Ultraschallreinigungstanks verwendet, bei denen der Arbeitszyklus intermittierend ist, oder bei Sende-/Empfangssonaren, bei denen die Empfindlichkeit etwas höher geschätzt wird.

6.2 Weiches PZT (PZT-5A/5H) in Röhren und Scheiben (Erfassung/Betätigung)

Röhren (Scanner/Hydrophone): Hier wird fast ausschließlich Soft PZT verwendet.

• Grund 1 (Scanner): High ist erforderlich, um die Biegeauslenkung pro Volt zu maximieren. Die hohe Hysterese von Soft PZT wird über eine Regelung gesteuert.
• Grund 2 (Hydrophone): High (Spannungskonstante) ist entscheidend für den Empfang schwacher Signale. Soft PZT bietet im Allgemeinen eine höhere Permittivität und Kopplung und verbessert so das Signal-Rausch-Verhältnis in Schaltkreisen mit hoher Impedanz.

Scheiben (NDT): PZT-5H ist aufgrund seiner hohen Kopplung der Standard für Pulsecho-NDT-Sonden (), was mit einer großen Bandbreite und einem kurzen Nachklingen des Impulses (bei starker Dämpfung) korreliert.

6.3 Materialdatenvergleich

Die folgende Tabelle zeigt, wie die Materialeigenschaften an die Geometrie und die Belastungsgrenzen der Anwendung angepasst werden müssen.

7. Vergleichende Analyse und Entscheidungsrahmen

Die Auswahl der Geometrie sollte einem logischen Ablauf folgen, der auf den primären Einschränkungen der Anwendung basiert: Leistung, Empfindlichkeit und Direktionalität.

7.1 Geometrieauswahlmatrix

7.2 Die Checkliste „Verbotene Zone“.

Bevor ein Scheiben- oder Ringdesign finalisiert wird, muss der Ingenieur das Seitenverhältnis validieren.

1. Calculate Verhältnis: Dividieren Sie den Außendurchmesser durch die Dicke.
2. Zone identifizieren:
   • : Stabartig. Es dominiert der Längsmodus. geeignet.
   • : Gekoppelte Region. Hohes Risiko einer Modusstörung. Aktion: Abmessungen ändern oder mit FEA simulieren.
   • : Tellerartig. Der Dickenmodus dominiert. geeignet.
3. Frequenzen prüfen: Calculate und . Wenn ist ein ganzzahliges Vielfaches von (oder nahe daran) tritt unabhängig vom spezifischen Verhältnis eine starke Kopplung auf.

7.3 Thermische und elektrische Sicherheit

Spannungsgrenzen:

• Discs: Begrenzt durch dielektrischen Durchschlag (typ. 2-3 kV/mm).
• Röhren: Begrenzt durch die Wandstärke. Eine 1mm-Wandröhre erreicht eine Durchbruchspannung von nur ~2-3 kV, wodurch die Gesamtantriebsleistung begrenzt wird.
• Ringe: In Stapeln kann die Gesamtspannung hoch sein (z. B. 5 kV), aber die Spannung pro Element wird durch parallele elektrische Verbindung niedriger gehalten, was die Sicherheit und Zuverlässigkeit verbessert.

Arbeitszyklus:

• Kontinuierlich (CW): Erfordert PZT-8-Ringe mit Metallkühlkörpern.
• Gepulst: Kann PZT-5A-Scheiben oder -Röhren verwenden, da die Wärme zwischen den Impulsen abgeführt wird.

8. Fazit: Geometrie als primäre Designvariable

Die Konstruktion piezoelektrischer Systeme ist eine Disziplin, bei der es darum geht, Kompromisse zu bewältigen, und die Geometrie ist der stärkste Hebel, der dem Designer zur Verfügung steht. Die Analyse bestätigt, dass es keine „universelle“ piezoelektrische Form gibt. Die Scheibe bietet Einfachheit und Hochfrequenzleistung, versagt jedoch bei hoher Leistung aufgrund von Zugsprödigkeit und Modenkopplung bei mittleren Seitenverhältnissen. Der Ring löst das Leistungsproblem durch die Mechanik der Vorspannung und ermöglicht so die Hochleistungs-Ultraschallindustrie, führt jedoch zu einer Komplexität bei der Montage und Spannungsverteilung. Die Röhre ermöglicht einzigartige Richtungsempfindlichkeiten und Betätigungsmodi, die für Robotik und Sensorik unerlässlich sind, jedoch auf Kosten struktureller Fragilität und komplexer Impedanzanpassung.

Letztendlich erfordert die erfolgreiche Integration piezoelektrischer Keramiken, über die Datenblattwerte von hinauszugehen und . Es erfordert eine ganzheitliche Sichtweise, bei der die Materialeigenschaften als Potenziale betrachtet werden, die nur durch die Geometrie des Elements realisiert – oder verschwendet – werden. Durch Berücksichtigung der Physik von Seitenverhältnissen, Spannungskonzentrationen und Modenkopplung können Ingenieure Wandler entwerfen, die in ihren vorgesehenen Anwendungen nicht nur überleben, sondern auch erfolgreich sind.
