OEM Arbeitsablauf bei der Herstellung piezoelektrischer Wandler: Vom Prototyp bis zur Produktion

OEM Arbeitsablauf bei der Herstellung piezoelektrischer Wandler: Vom Prototyp bis zur Produktion

Die meisten OEM-Teams scheitern nicht, weil sie das falsche Schlagwort gewählt haben. Sie scheitern, weil der Entwicklungsworkflow zwischen Konzept, Beispiel, Validierung und Scale-up nie explizit gemacht wurde. Ein piezoelektrisches Wandlerprogramm kann im Musterstadium einwandfrei aussehen, dann jedoch auseinanderfallen, wenn die erste Produktionscharge eintrifft, mit Resonanzdrift, instabiler Bindung oder inkonsistenter akustischer Ausgabe. Aus diesem Grund konzentriert sich dieser Artikel weiterhin auf das Fertigungsworkflow itself.

Wenn Ihre Hauptfrage darin besteht, ob eine Fabrik über die technische Tiefe zur Kontrolle verfügt PZT Materialien, FEA, Vorspannungstechnik, Stabilisierung und Validierungsdisziplin, nutzen Sie unsere technischer Hersteller-Benchmark. Wenn es bei der gemeinsamen Entwicklung, beim NPI und bei der technischen Kommunikation um die Eignung der Partner geht, nutzen Sie unsere Leitfaden für Innovationspartner. Diese Seite ist absichtlich enger gefasst: Sie erklärt, wie ein OEM-Wandlerprogramm von der Anforderungsdefinition zur stabilen Produktion übergehen sollte.

1. Beginnen Sie damit, die Programmeingaben festzulegen, statt eine zufaellige Probe anzufordern

Ein produktiver OEM-Workflow beginnt vor der ersten Zeichnung oder dem ersten Prototyp PO. Der Hersteller des Wandlers benötigt genügend Kontext, um zu verstehen, was das akustische System tun soll, wie es montiert wird und welche Fehlermodi am wichtigsten sind. Ohne diesen Kontext versendet die Fabrik möglicherweise immer noch ein Muster, aber es ist unwahrscheinlich, dass das Muster den Produktionspfad darstellt, den Sie tatsächlich benötigen.

Die OEM-Seite sollte mindestens Folgendes definieren:

• Anwendungsfunktion: Sensorik, Reinigung, Schweißen, Unterwasserakustik, Medizin oder Betätigung.
• Betriebsumgebung: Arbeitszyklus, Temperaturbereich, Medieneinwirkung, Druck, Feuchtigkeit und Stoß- oder Vibrationsbedingungen.
• Mechanischer Umschlag: Zulässiger Durchmesser, Dicke, Gehäusebeschränkungen, Vorspannmethode und Kabel- oder Steckerstrategie.
• Elektrisches Ziel: Resonanzband, Impedanzfenster, Kapazitätsziel, Antriebsspannung und Anpassungsanforderungen.
• Geschäftsgrenze: MOQ, angestrebte Vorlaufzeit, Validierungszeitplan und etwaige behördliche oder dokumentarische Anforderungen.

Dieses Inputpaket macht aus einem Lieferanten einen echten Entwicklungsteilnehmer. Wenn der Hersteller alles aus einer alten Probe und einem nominalen Frequenzetikett ableiten muss, überlässt Ihr Programm bereits die Kontrolle dem Rätselraten.

2. DFM-Entscheidungen sollten getroffen werden, bevor der Prototyp eingefroren wird

Sobald der Anwendungsrahmen klar ist, besteht die nächste Phase nicht darin, „das zu bauen, was dem alten Teil ähnelt“. Es handelt sich um ein Design für die Herstellbarkeit. Hier entscheiden das OEM-Team und die Fabrik, welche Leistungsteile unbedingt geschützt werden müssen und welche Kompromisse hinsichtlich Ertrag, Kosten und Vorlaufzeit akzeptabel sind.

Typische DFM-Entscheidungen umfassen:

• Materialfamilie: hartes PZT für Hochleistungs-Dauerbetrieb, weichere Formulierungen für Empfindlichkeit, Verschiebung oder Empfangsleistung.
• Geometriefamilie: Scheiben, Ringe, Rohre, rechteckige Platten oder gebogene Teile, je nach Belastbarkeit, Verpackung und Strahlverhalten. Wenn die Geometrie noch offen ist, verwenden Sie unsere Geometrie-Auswahlhilfe bevor wir tiefer gehen.
• Elektroden- und Metallisierungsoptionen: Silber, Nickel, Gold, Segmentierungslogik, Lötbarkeit und Langzeitkorrosionsverhalten.
• Akustische Stack-Entscheidungen: Träger, passende Schichten, Horn- oder Massendesign, Verbindungsliniendicke und Montagemethode.
• Toleranzstrategie: welche Abmessungen und elektrischen Parameter streng kontrolliert werden müssen und welche in einem breiteren kommerziellen Fenster liegen können.

Diese Phase ist wichtig, da Prototypen, die DFM ignorieren, oft ein falsches Gefühl des Fortschritts erzeugen. Das Gerät funktioniert auf einer Tischhalterung, aber der Aufbau erfordert Handabstimmung, selektiven Zusammenbau oder eine Materialcharge, die der Lieferant nicht konsistent reproduzieren kann. Ein fehlerfreier OEM-Workflow zwingt diese Fragen vor, bevor die Validierung beginnt.

3. Ein Prototypenplan sollte Lernziele definieren, nicht nur die Probenmenge

In der Prototypenphase geht es nicht einfach darum, zehn Teile zu erhalten und zu hoffen, dass eines davon gut funktioniert. Jede Runde sollte ein definiertes Lernziel haben. Andernfalls verschwendet das Projekt Zeit mit der Erfassung von Messungen, die das Programm nicht in Richtung Produktionsreife bringen.

Eine praktische Prototypensequenz sieht normalerweise so aus:

1. Machbarkeitsbeispiele: bestätigen, dass die grundlegende Architektur die groben akustischen und elektrischen Ziele erreichen kann.
2. Konstruktionsbeispiele: Materialauswahl, Geometrie, Verbindungsaufbau und Schnittstellendetails präzisieren.
3. Pilot-Intent-Beispiele: erstellt mit Werkzeugen, Prozessfenstern und Prüflogik, die näher an der Produktionsrealität sind.

Jede Runde sollte explizite Fragen beantworten. Erfüllt der Wandler die Resonanz- und Impedanzziele? Ist der thermische Anstieg im Arbeitszyklus akzeptabel? Erzeugt der Klebevorgang eine stabile akustische Ausgabe? Ist der Toleranzstapel robust oder liefert nur die „beste“ Stichprobe Leistung? Wenn eine Beispielrunde eine Frage nicht beantwortet, wird es zu Rauschen statt zu Fortschritt.

Für Teams, die während dieser Prototypenrunden die technische Herstellerfähigkeit überprüfen, ist unser Qualitätsmaßstab des Herstellers ist die richtige Begleitseite. Es hilft dabei, prozessfähige Fabriken von solchen zu unterscheiden, die lediglich plausibel aussehende Teile liefern.

4. Bei der Validierung muss der gesamte Stapel gemessen werden, nicht nur das Keramikelement

Einer der häufigsten OEM-Fehler besteht darin, nur die Keramik oder nur die elektrische Reaktion im Leerlauf zu validieren. Das kann für die Materialprüfung nützlich sein, validiert jedoch nicht das Produkt, das Sie tatsächlich verkaufen werden. Der Produktionswandler ist ein System: Keramik, Metallteile, Klebstoff, Vorspannung, Kabel, passende Schichten, Kapselung und Testbedingungen interagieren alle.

Ein robuster Validierungsplan umfasst normalerweise Folgendes:

• Elektrische Validierung: Resonanz, Antiresonanz, Impedanz, Kapazität, Phasenverhalten und Drift nach Alterung.
• Akustische Validierung: Ausgangspegel, Strahlmuster, Empfindlichkeit, Kavitationsleistung oder Empfangsreaktion je nach Anwendung.
• Mechanische Validierung: Drehmoment- oder Vorspannungsempfindlichkeit, Ebenheit der Schnittstelle, Wiederholbarkeit der Montage und Widerstandsfähigkeit gegen Vibrationen.
• Umweltvalidierung: Wärmewechsel, Feuchtigkeitseinwirkung, Eintauchen, chemische Beständigkeit oder Drucktests, sofern relevant.
• Lebenslange Validierung: Ausdauer bei realistischem Arbeitszyklus, nicht nur bei kurzen Ausbrüchen bei einer Laborleistungseinstellung.

Der eigentliche Zweck der Validierung besteht darin, zu beweisen, dass die von Ihnen gewählte Architektur normale Schwankungen überstehen kann. Wenn der Wandler den Test nur dann besteht, wenn er vom besten Techniker, mit der besten Klebstoffcharge und mit einer engen Abstimmungseinstellung zusammengebaut wurde, ist das Design nicht für den Pilotversuch bereit.

5. Beim Pilotlauf reift der Workflow entweder heran oder bricht zusammen

Die Pilotproduktion ist kein zeremonieller Schritt. Hier beweist der Hersteller, dass der gewählte Prozess Termindruck, Chargenschwankungen und die normale Fabrikausführung überstehen kann. Viele OEM-Teams überspringen dieses Lernen und wechseln von den technischen Beispielen direkt zur Volumenstudie. Das verschiebt die eigentlichen Probleme meist auf die erste kommerzielle Auslieferung.

Ein disziplinierter Pilotlauf sollte Folgendes überprüfen:

• Reise- und Dokumentenkontrolle: klare Arbeitsanweisungen, Revisionssperre und Rückverfolgbarkeit nach Charge oder Charge.
• Eingehende Materialkontrolle: Überprüfung der Keramikcharge, Toleranzen der Metallteile, Haltbarkeit des Klebstoffs und Kabelkonsistenz.
• Kontrollpunkte im Prozess: Polungsüberprüfung, Bond-Härtungskontrollen, Drehmoment- oder Vorspannungsaufzeichnung und Montageprüfung.
• Ausgehendes Datenpaket: elektrische Testaufzeichnungen, Abnahmefenster, Chargenzusammenfassungen und Handhabung von Abweichungen.
• Kapazitätsrealismus: Durchlaufzeit und Ertrag unter Pilotbedingungen, nicht nur in einer handgefertigten technischen Zelle.

Ziel ist es herauszufinden, ob die Fabrik über ein wiederholbares System verfügt. Ein guter Pilotlauf gibt dem OEM einen stabilen Release-Pfad in die Produktion. Ein schlechter Pilotlauf ist immer noch nützlich, weil er genau zeigt, wo die Änderungskontrolle, die Prüflogik oder die Prozessfähigkeit noch nicht bereit sind.

6. Die Skalierung hängt von der Kontrolle der Veränderungen ab, nicht von Optimismus

Sobald der Wandler über die Pilotmengen hinausgeht, sind die größten Risiken nicht mehr konzeptueller Natur. Sie werden betriebsbereit: stiller Rohstoffaustausch, Werkzeugverschleiß, Klebstoffschwankungen, zu kurze Lieferzeiten und undokumentierte Änderungen zur „Unterstützung des Versands“. Für die Skalierung ist eine disziplinierte Vereinbarung darüber erforderlich, was sich ändern kann, wer abmeldet und welche Neuvalidierung erforderlich ist.

Vor der Genehmigung der Massenproduktion sollte sich das OEM-Team mit dem Hersteller über Folgendes abstimmen:

• Benachrichtigungsregeln ändern: Materialquellenänderungen, Prozessfensteränderungen, Werkzeugaustausch und Änderungen der Prüfmethoden.
• Losfreigabekriterien: welche Daten jeder Sendung beiliegen müssen und was passiert, wenn sich eine Menge einem Grenzwert nähert.
• Eskalationspfad: Wer kümmert sich um Feldausfälle, Produktionsstopps oder ungewöhnliche Rücksendungen und wie schnell?
• Kapazitätserweiterungslogik: wie der Prozess dupliziert oder skaliert wird, ohne den Validierungsaufwand neu zu gestalten.
• Feedbackschleife: wie Felddaten und Produktionsausschuss in DFM und Zuverlässigkeitsverbesserung zurückgeführt werden.

Hier beginnt auch das Partnerverhalten wichtiger zu sein als die Broschürensprache. Wenn Ihre wirkliche Sorge darin besteht, ob der Hersteller in dieser Phase mit Ihren Ingenieuren zusammenarbeiten kann, wenden Sie sich an unsere Leitfaden für Innovationspartner. Diese Seite konzentriert sich weiterhin auf das Kooperationsmodell und das Programmrisiko, während diese Seite sich weiterhin auf die Workflow-Mechanik konzentriert.

7. Ein einfacher Fragensatz für OEM-Teams

Bei der Überprüfung eines Wandlerherstellers helfen diese Fragen dabei, schnell die Reife des Arbeitsablaufs zu erkennen:

1. Was sind die offiziellen Grenzen zwischen Machbarkeitsmuster, technischem Muster, Pilotlauf und Massenproduktion?
2. Welche Parameter werden an jeder Einheit gemessen und welche werden nur anhand des Stichprobenplans gemessen?
3. Wie werden Drehmoment, Vorspannung oder Bond-Aushärtung während der Montage kontrolliert?
4. Was löst eine erneute Validierung aus, wenn Material-, Werkzeug- oder Prozessänderungen auftreten?
5. Kann der Lieferant Aufzeichnungen auf Losebene aus einem früheren Produktionsprogramm vorlegen?
6. Wie geht die Fabrik mit einem Pilotlauf um, bei dem Ertrag oder akustische Ziele verfehlt werden?

Fabriken mit echter Arbeitsablaufdisziplin beantworten diese Fragen konkret. Fabriken, die heroisch agieren, antworten meist mit allgemeinen Aussagen über Erfahrung und Qualität.

Schlussfolgerung: Behandeln Sie den Fertigungsablauf als Teil des Produkts

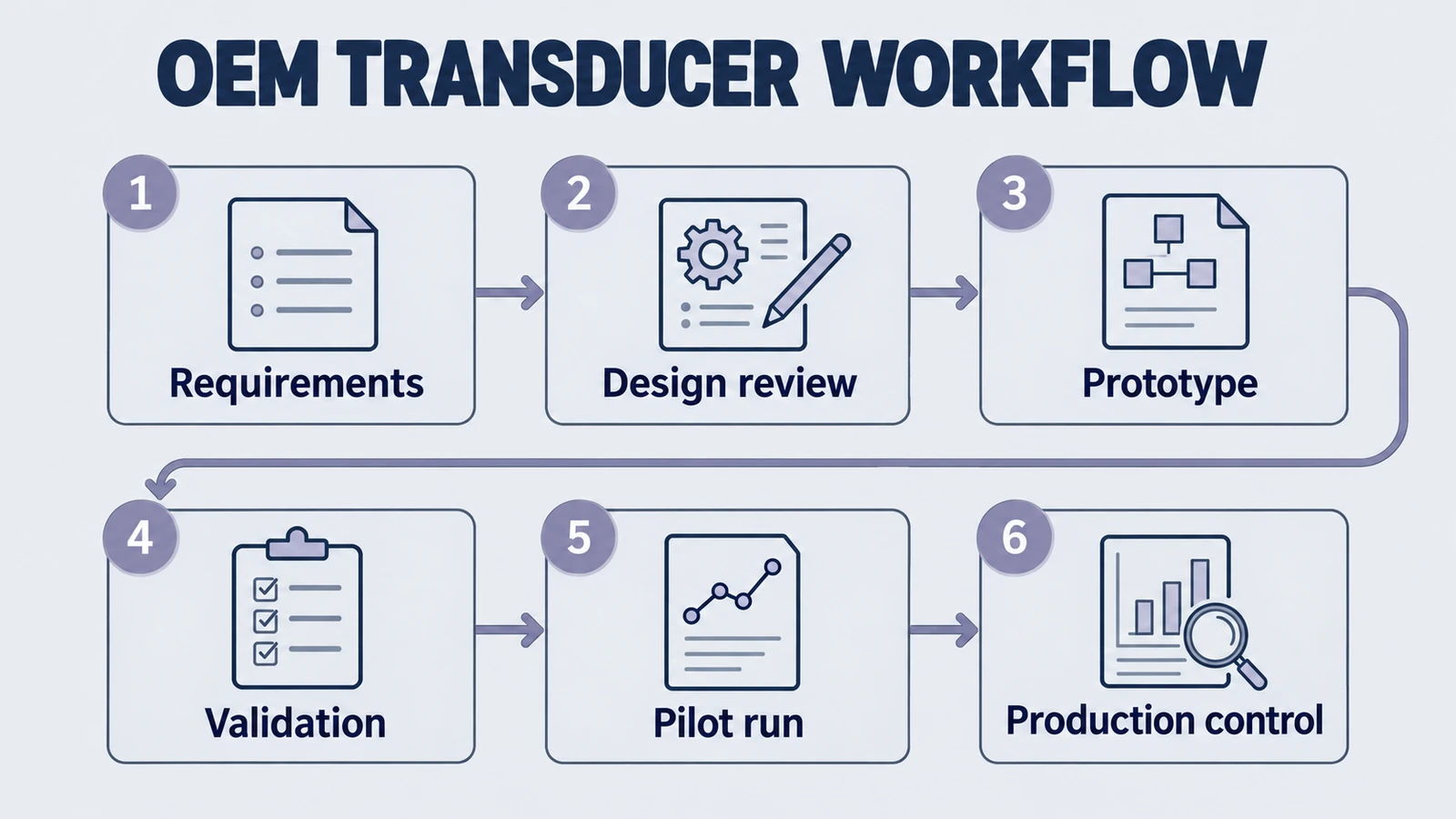

Ein piezoelektrischer OEM-Wandler ist nicht nur ein Keramikelement plus eine Zeichnung. Es ist das Ergebnis eines Arbeitsablaufs: Anforderungsdefinition, DFM, Prototypenlernen, Validierung, Pilotausführung und kontrollierte Skalierung. Wenn dieser Arbeitsablauf vage ist, bleibt das Produkt fragil, selbst wenn die ersten Muster vielversprechend aussehen.

Verwenden Sie diese Seite, wenn Ihr Team den Weg vom Konzept bis zur Produktion strukturieren muss. Nutzen Sie unsere technischer Hersteller-Benchmark wenn Sie die Prozesstiefe prüfen müssen, und unsere Leitfaden für Innovationspartner wenn Sie beurteilen müssen, ob die Zusammenarbeit geeignet ist. Zusammen beantworten diese drei Seiten unterschiedliche Fragen innerhalb derselben OEM-Entscheidung.

Müssen Sie ein benutzerdefiniertes Wandlerprogramm anpassen? Senden Sie Frequenzziel, Betriebsumgebung, mechanische Hüllkurve und Validierungsziele an uns Ingenieurteam Damit der Workflow begrenzt werden kann, bevor der falsche Beispielpfad Ihren Zeitplan verschlingt.
