Kugelkappe vs. halbkugelförmige Piezokeramik: Warum die meisten Designs keine echten Halbkugeln sind
Ingenieure, die mit fokussierten Ultraschallelementen arbeiten, sehen regelmäßig Zeichnungen, Kaufspezifikationen und Lieferantenlisten mit der Aufschrift „Halbkugel-Piezo“, „Halbkugel-Keramik“ oder „Halbkugel-Wandler“. In der Praxis sind es die meisten dieser Teile kundenspezifische Piezokeramik mit sphärischer Kappe (auch Kugelsegmente oder schalenförmige Kappen genannt), keine echten Halbkugeln.
Dieser Unterschied ist keine semantische Spitzfindigkeit. Es verändert die Art und Weise, wie Sie Abmessungen in einer Zeichnung interpretieren, wie Sie das Resonanzverhalten vorhersagen, wie Sie die Elektrodenbedeckung und -verklebung planen und was Sie von einer Fabrik erwarten können, um zuverlässig und mit stabiler Ausbeute zu produzieren.
In diesem Artikel werden die Terminologie und die technischen Implikationen erläutert, sodass Beschaffungs- und Designteams präzise kommunizieren können. Es ist not sollte Lieferanten kritisieren. In vielen Auflistungen wird „Halbkugel“ als Abkürzung für „schalenförmig“ verwendet. Das Ziel besteht lediglich darin, zu verhindern, dass eine Spezifikation in eine unbeabsichtigte Geometrie abdriftet, und kostspieliges Hin und Her bei der Beschaffung zu reduzieren.
Schnelle Klassifizierung in 30 Sekunden
Wenn Sie nur Zeit für eine Überprüfung haben, tun Sie dies.
- Wenn behauptet wird, dass das Teil eine Halbkugel ist, muss die Geometrie den Anforderungen genügen h = R und D = 2R.
- Wenn Ihre Zeichnung a zeigt Krümmungsradius R und ein Blendendurchmesser D where D < 2R, das ist es not eine Halbkugel. Es ist ein kundenspezifische Piezokeramik mit sphärischer Kappe.
- Wenn Ihre Zeichnung a zeigt Durchhang (h) und ein R where h < R, es ist eine Kugelkappe.
Die meisten industriellen „halbkugelförmigen“ Teile bestehen diese Prüfungen nicht. Aus diesem Grund ist „Hemisphäre“ normalerweise eher eine Namensabkürzung als eine echte Anforderung.

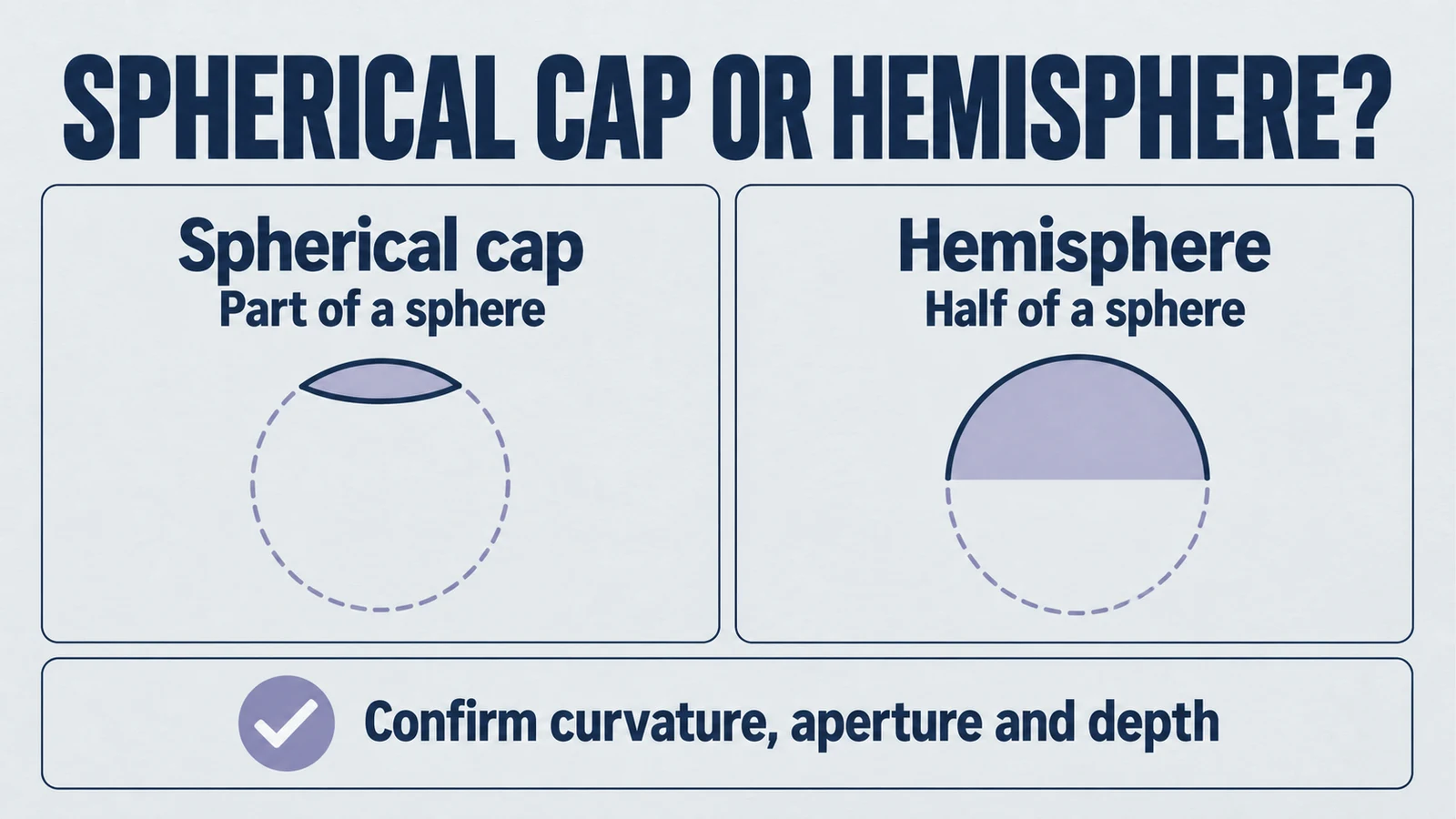

1. Die beiden Formen. Gleiche Familie, andere Bedeutung
Beide Formen werden aus derselben übergeordneten Geometrie geschnitten: einer Kugel.
1.1 Was ist eine Kugelkalotte?
A kundenspezifische Piezokeramik mit sphärischer Kappe ist der Teil einer Kugel, der von einer Ebene abgeschnitten wird. Stellen Sie sich vor, Sie schneiden eine Kugel mit einer flachen Ebene und behalten den „Schalen“-Teil bei.
Eine Kugelkappe wird vollständig durch ein beliebiges konsistentes Paar geometrischer Parameter definiert, wie zum Beispiel:
- Kugelradius (Krümmungsradius)
- Aperturradius (Radius der kreisförmigen Öffnung)
- Versalhöhe (Sagitta) (Tiefe der Schüssel)
Diese sind durch eine Standardbeziehung verknüpft:
Ingenieure geben üblicherweise Obergrenzen an Durchmesser (2a) und Durchhang (h), oder von diameter und Krümmungsradius (R).
Eine praktische Anmerkung. In der Produktion ist es oft sicherer, Angaben zu machen D und h weil es Unklarheiten reduziert, wenn Teile mit einem Profilmessgerät oder KMG gemessen werden. Wenn Sie angeben D und R, Sie sollten dennoch eine berechnete oder implizite angeben h auf der Zeichnung zur Inspektion.
1.2 Was ist eine Halbkugel?
A hemisphere ist ein Sonderfall einer Kugelkappe, bei der die Schnittebene durch den Mittelpunkt der Kugel verläuft.
Das bedeutet:
- Der Aperturdurchmesser entspricht dem Kugeldurchmesser.
Eine Halbkugel ist also nicht nur „eine tiefe Schüssel“. Es ist ein genaue geometrische Grenze.
1.3 Warum Menschen sie verwirren
Die Verwirrung entsteht normalerweise dadurch, wie Menschen Formen visuell benennen.
- Viele Kugelkappen sehen auf den ersten Blick wie eine „halbe Kugel“ aus.
- Marketingfotos enthalten selten die Maße, die verraten, ob equals .
- Einige Kataloge übersetzen „Schüssel“ oder „Kugelsegment“ als Abkürzung in „Halbkugel“.
Die technische Lösung ist einfach. Behandeln Sie „Hemisphäre“ als Anspruch. Überprüfen Sie mit , und .
2. Warum Terminologie wichtig ist. Es verändert, was Ihrer Meinung nach das Teil bewirken wird
2.1 Der Fokus wird durch die Krümmung beeinflusst, aber das nutzbare Feld wird durch die Blende bestimmt
Bei einem konkaven sphärischen Element, das in eine Flüssigkeit strahlt, hat die Krümmung starken Einfluss auf die nominelle Brennweite. Aber die aperture steuert, wie stark die Fokussierung ist und wie die Fokuszone geformt wird.
Eine Hemisphäre hat die maximal mögliche Öffnung für einen bestimmten Radius. Das impliziert:
- Stärkeres geometrisches Fokussierungspotenzial
- Ein engerer Fokusbereich (höhere effektive numerische Apertur)
- Größere Empfindlichkeit gegenüber Ausrichtung, Konzentrizität und Herstellungstoleranzen
Die meisten realen Anwendungen benötigen diese extreme Geometrie nicht oder können sie nicht tolerieren. Sie wählen eine Kappe mit einem bescheidenen Durchhang und einer bescheidenen Öffnung, da diese einfacher in eine robuste Bauweise einzubauen ist Wandlerstapel und einfacher, über Chargen hinweg stabil zu bleiben.
2.2 Das Modenverhalten wird mit zunehmender Krümmung schwieriger vorherzusagen
Piezokeramik sind keine reinen „Kolben“-Heizkörper. Sie unterstützen gekoppelte elektromechanische Modi.
Je tiefer die Kappe wird (sie nähert sich einer Halbkugel), desto größer werden mehrere praktische Probleme:
- Komplexere Modenkopplung. Dicken-, Radial- und biegebezogene Modi können interagieren.
- Größere ungleichmäßige Dehnungsverteilung über die Oberfläche.
- Höheres Risiko parasitärer Resonanzen in der Nähe des Betriebsbandes.
Eine flache Kugelkappe ist nicht automatisch einfach, aber es ist im Allgemeinen einfacher, eine vorhersagbare Impedanzkurve zu konstruieren, insbesondere wenn die Baugruppe Verbindungsschichten, Träger und Gehäusekonformität umfasst.
2.3 Annahmen zur Dickenresonanz können stillschweigend brechen
Ein gängiges mentales Modell ist: „Stellen Sie die Mittendicke ein. Der Dickenmodus landet dort, wo wir wollen.“ Für gebogene Keramik trifft das nur bedingt zu.
- Wenn die Dicke über die Kappe hinweg variiert, können verschiedene Regionen unterschiedliche lokale Resonanztendenzen hervorrufen.
- Wenn die Krümmung tief ist, erhöht sich die Biegenachgiebigkeit und kann Energie in eine Bewegung außerhalb der Dicke ziehen.
Ergebnis. Zwei Teile mit der gleichen Mittendicke können sich unterschiedlich verhalten, wenn eines eine flache Kappe ist und das andere halbkugelförmige Tiefe hat.
2.4 Elektrodenbedeckung und Gleichmäßigkeit des elektrischen Feldes sind bei einer tiefen Schüssel nicht trivial
Viele Designs erfordern:
- Wickelelektroden
- Definierte aktive und inaktive Regionen
- Kontrollierte Randfelder zur Vermeidung von Lichtbogenbildung oder Depolation
Diese werden mit zunehmender Krümmung schwieriger. Eine Halbkugel verschärft die praktischen Einschränkungen hinsichtlich Metallisierung, Maskierung und Anschlussbefestigung. Es erhöht auch die Wahrscheinlichkeit, dass ein nominell „einfaches“ Elektrodenziehen teuer wird oder die Ausbeute in der Produktion begrenzt ist.
3. Fertigungsrealität. Warum echte Hemisphären selten sind
Eine echte Halbkugel Piezokeramik ist möglich. Es ist nur selten die beste Antwort, wenn Kosten, Ertrag und Integrationsbeschränkungen berücksichtigt werden.
3.1 Die Herausforderungen beim Formen und Sintern nehmen stark mit der Tiefe zu
Typische Methoden zur Keramikformung für gebogene Teile umfassen:
- Grünbearbeitung eines Presslings
- Isostatisches Pressen mit anschließender Bearbeitung
- Schlickerguss oder Gelguss (seltener bei Produktionskappen)
Wenn Sie sich der halbkugelförmigen Geometrie nähern:
- Wandstärkenkontrolle wird an der Oberfläche schwieriger.
- Schrumpfgradienten während des Sinterns kann es zu Verformungen kommen.
- Die Wahrscheinlichkeit von Verzug, Mikrorisse oder Dimensionsabweichung Die Wahl fiel auf rises.
Eine Kugelkappe mit geringem Durchhang bietet Fabriken viel mehr Prozessspielraum. Dies führt direkt zu einer besseren Wiederholbarkeit von , und Felgenbedingungen.
3.2 Bearbeitungszugriff und Kantenintegrität werden schwieriger
Tiefe Schüsseln schränken den Werkzeugzugriff ein.
- Innenflächen sind schwieriger zu bearbeiten, ohne dass es zu Rattern oder lokalen Schäden kommt.
- Felgenkanten werden bei der Handhabung, Befestigung und Inspektion empfindlicher.
- Kleine Kantendefekte können sich während der Polung oder während der thermischen Montagezyklen zu Rissen entwickeln.
Dies ist einer der Gründe, warum „tiefe“ Formen in der Produktion oft zu flacheren Kappen vereinfacht werden, selbst wenn frühe Prototypen aggressiver waren.
3.3 Das Polen tief konkaver Teile ist schwieriger, als die meisten Zeichnungen vermuten lassen
Polen erfordert ein starkes elektrisches Feld durch die Dicke, typischerweise bei erhöhter Temperatur.
Für tiefe Schüsseln:
- Die Elektrodengeometrie ist schwieriger konsistent anzuwenden.
- Die Verteilung des elektrischen Feldes kann ungleichmäßig werden.
- Die Handhabung und Befestigung kann Kanten beschädigen und zu Defekten führen.
Selbst wenn eine Halbkugel einmal hergestellt werden kann, ist es eine andere Frage, sie mit hoher Ausbeute zu wiederholen.
3.4 „Echte Hemisphäre“ steht häufig im Widerspruch zu Montagebeschränkungen
Die meisten Ultraschall-Stacks benötigen:
- Eine Stützmasse oder Dämpfungsstruktur
- Übereinstimmende Ebenen (in vielen Fällen)
- Ein Gehäuse, eine Dichtung oder ein akustisches Fenster
- Robuste Kabelzugentlastung
Eine Halbkugel verbraucht Platz in der Hülle und erschwert die mechanische Montage. Viele Systeme können sich diese Geometrie nicht leisten, ohne andere Anforderungen wie Kühlung, Abdichtung, mechanische Festigkeit oder Herstellbarkeit zu opfern.
4. Auf modale und systemische Auswirkungen sollten Ingenieure achten
Dieser Abschnitt ist kein vollständiges Modellierungs-Tutorial. Es handelt sich um eine Checkliste dessen, was sich tendenziell ändert, wenn Sie von einer flachen Kappe zu einer Halbkugel wechseln.
4.1 Resonanzkontrolle und Bandbreite
- Eine tiefere Krümmung kann die Kopplung zwischen Dicke und Biegeverhalten erhöhen.
- Breitbanddesigns sind oft einfacher mit einer geringeren Krümmung und sorgfältiger Dämpfung.
- Wenn Sie unerwartete Spitzen in der Impedanz oder der akustischen Leistung sehen, ist die Geometrie ein häufiger Verdacht.
Praktische Anleitung. Wenn Ihr elektrischer Antrieb oder Regelkreis eine einzelne dominante Resonanz annimmt, vermeiden Sie die Angabe einer tiefen Krümmung, es sei denn, Sie verfügen über ein validiertes Modell und einen Abnahmetest.
4.2 Spannungskonzentration und Kantenrobustheit
- Der Randbereich ist mechanisch empfindlich.
- Tiefe Schalen können beim Klemmen, Kleben oder thermischen Wechseln Spannungen konzentrieren.
- Eine kleine Änderung des Kantenradius, der Fase oder des Elektrodenabschlusses kann von Bedeutung sein.
Wenn Ihr Design einen Klemmring, eine Klebeleiste oder ein vorgespanntes Gehäuse verwendet, geben Sie die Felgengeometrie und den zulässigen Kantenzustand an. Ansonsten kann es zu geometrisch korrekten, aber mechanisch fragilen Teilen kommen.
4.3 Praktikabilität der passenden Ebene
Das Auftragen einer passenden Schicht mit kontrollierter Dicke auf einer gekrümmten Oberfläche ist schwierig.
- Bei flachen Kappen ist es bereits nicht trivial.
- Auf Hemisphären wird es teuer und ertragsbegrenzt.
Viele Designs mit „natürlichem Fokus“ akzeptieren eine reduzierte Bandbreite oder verwenden alternative Anpassungsstrategien, um mehrschichtige Beschichtungen auf tiefen Krümmungen zu vermeiden.
4.4 Wiederholbarkeit der Montage und akustische Feldstreuung
Mit zunehmender Krümmung verursachen kleine Fehler eine größere akustische Ausgangsstreuung.
Zu den häufigsten Mitwirkenden gehören:
- Toleranz und Konzentrizität
- Dickengleichmäßigkeit
- Variation der Bindungsliniendicke
- Variation der Elektrodenüberlappung in Randnähe
Wenn Sie eine Fokusverschiebung von Einheit zu Einheit bemerken, gehen Sie nicht davon aus, dass es sich nur um ein Problem mit der Antriebselektronik handelt. Oft dominieren Geometrie- und Montagetoleranzen.
5. Warum das Wort „Hemisphäre“ trotzdem immer wieder auftaucht
Es lohnt sich zu verstehen, warum diese Namensverwirrung weiterhin besteht. Es ist normalerweise nicht böswillig.
- Visuelle Kurzschrift. „Hemisphäre“ ist ein intuitives Wort für eine schalenartige Form.
- Legacy-Beschreibungen. Alte Kataloge und informelle Branchensprache verbreiten sich.
- Übersetzungsdrift. In manchen Kontexten wird derselbe Begriff sprachübergreifend verwendet.
- Beschaffungskomprimierung. Käufer wünschen sich eine kurze Formulierung. Verkäufer wünschen sich ein einfaches Etikett.
Die Lösung ist unkompliziert. Fordern Sie die Geometrie als Parameter statt als Beschriftung an.
6. Häufige Fehlkommunikationsmuster. und wie man sie neutralisiert
6.1 Muster A. „Halbkugelförmig“ ohne , , oder
Wenn in einer Auflistung nur „halbkugelförmig“ steht und ein Foto gezeigt wird, gehen Sie nicht davon aus. Fordern Sie die Zeichnung oder eine Maßskizze an.
6.2 Muster B. Die Zeichnung sieht vor und , und sie passen nicht zu einer Halbkugel
Beispiel:
- Behauptung: „Hemisphäre“
- Zeichnung: ,
Eine echte Hemisphäre mit würde erfordern . Das ist also ein Kugelkappe.
6.3 Muster C. Die Zeichnung sieht vor und , aber niemand prüft was becomes
Wenn Sie angeben und , Sie geben implizit an . Wenn ist klein, wird groß. Das bedeutet, dass es sich bei dem Teil um eine flache Kappe handelt, auch wenn jemand es „Halbkugel“ nennt.
7. So geben Sie richtig an. eine beschaffungsfertige Checkliste
Wenn Sie Missverständnisse vermeiden möchten, geben Sie das Teil als Geometrie und nicht als Namen an.
7.1 Mindestanforderungen an die geometrischen Parameter
Fügen Sie mindestens einen dieser Sätze hinzu:
Option A (in Zeichnungen üblich):
- Blendendurchmesser
- Sag
Option B (üblich in Lieferantenkatalogen): Die Option
- Blendendurchmesser
- Krümmungsradius
Wenn Sie angeben und kann der Lieferant berechnen . Wenn Sie zur Verfügung stellen und , sie können berechnen .
Empfehlung. Setzen alle drei auf der Zeichnung, wenn möglich. Verwenden Sie zwei als primäre Anforderungen und eine als abgeleitete Referenz. Das reduziert Streitigkeiten bei der Eingangskontrolle.
7.2 Dickendefinition. explizit sein
Gekrümmte Teile führen zu Mehrdeutigkeiten, wenn die Dicke nicht klar angegeben ist:
- Wird die Dicke in der Mitte, am Rand oder als Durchschnitt gemessen?
- Gibt es absichtliche Dickegradienten?
Beim Frequenz-Targeting ist die Mittendicke oft der Haupttreiber für die Dickenmodenresonanz, aber gehen Sie nicht davon aus. Tragen Sie es auf die Zeichnung ein. Wenn es auf die Gleichmäßigkeit der Dicke ankommt, fügen Sie eine maximal zulässige Abweichung über die Kappe hinzu.
7.3 Elektrodendefinition. Geben Sie an, worauf es bei der Leistung ankommt
Verlassen Sie sich bei gebogenen Teilen nicht auf die „Standardelektrode“. Geben Sie an:
- Elektrodenmaterialsystem (Ag, AgPd, Ni, Au usw., sofern zutreffend)
- Umlaufanforderung und Breite, falls erforderlich
- Aktive Bereichsgrenzen, wenn eine Maskierung erforderlich ist
- Standortbeschränkungen für Lead-Anhänge
Wenn Ihr Design empfindlich auf Randfelder oder das Risiko einer Depolation reagiert, geben Sie einen Mindestabstand von der Elektrodenkante zur Keramikkante an.
7.4 Toleranzen sind wichtiger als Etiketten
Anstatt über „Kappe vs. Hemisphäre“ zu streiten, konzentrieren Sie sich auf Folgendes:
- Toleranz aktiviert , und
- Rundheit und Symmetrie
- Ebenheit oder Kantenzustand der Felge
- Elektrodenkontinuität und Musterplatzierung
Wenn Ihr System fokussensitiv ist, fuegen Sie Abnahmekriterien hinzu, die an die Streuung der Fokusdistanz oder an einen Validierungstest des akustischen Feldes gebunden sind.
7.5 Abnahmetests. wonach man fragen sollte, wenn es auf den Fokus ankommt
Wenn Ihnen das akustische Feld am Herzen liegt, reicht die Geometrie allein nicht aus. Erwägen Sie, eines davon hinzuzufügen:
- Elektrischer Impedanzdurchlauf mit Akzeptanzfenstern
- Grenzwerte für Resonanzfrequenz und Antiresonanzfrequenz
- Einfacher Hydrophon-Scan in definierter Entfernung im Wasser, mit definiertem Antriebszustand
- Relative Ausgabemessung gegenüber einem Referenzteil
Dies ist oft kostengünstiger als der Versuch, die Geometrietoleranzen über das Maß hinaus zu verkleinern, das der Prozess aufrechterhalten kann.
7.6 Ein einfacher Satz, der Konflikte vermeidet
Wenn Sie eine Spezifikation intern oder mit einem Lieferanten korrigieren, hilft eine ruhige Formulierung:
„Um Unklarheiten zu vermeiden, werden wir dies als eine sphärische Kappe spezifizieren, die durch den Öffnungsdurchmesser und den Krümmungsradius (oder Durchhang) definiert ist. Wir benötigen keine echte Halbkugel, es sei denn wird ausdrücklich angegeben.“
8. Wenn eine echte Hemisphäre tatsächlich Sinn macht
Es gibt reale Fälle, in denen eine Hemisphäre gerechtfertigt sein kann. Zum Beispiel:
- Forschungsaufbauten zur Erforschung der extremen numerischen Apertur
- Stark platzbeschränkte Fokussierung, wenn maximale Blende erforderlich ist
- Spezialisierte akustische Feldformung mit engen Toleranzen und einem unterstützenden Budget
Selbst dann ist die Halbkugel typischerweise Teil einer größeren technischen Struktur und keine eigenständige „Keramikschale“, die aus einem Katalog gekauft wird. Sie müssen mit höheren Kosten, längeren Vorlaufzeiten, strengeren Prozesskontrollen und einem stärkeren Bedarf an Validierungstests rechnen.
9. Zum Mitnehmen
Am „halbkugelförmigsten“ Piezokeramik in der industriellen Ultraschalltechnik eingesetzt werden kundenspezifische Piezokeramik mit sphärischer Kappe, weil Kappen den erforderlichen Fokussierungseffekt mit weitaus besserer Herstellbarkeit, Ausbeute, Integrationsflexibilität und vorhersehbarerem Modalverhalten liefern.
Wenn Sie Fehlkommunikation bei Beschaffung und Technik verhindern möchten, verlassen Sie sich nicht auf das Etikett. Geben Sie die Geometrie an mit Blendendurchmesser, sag oder Krümmungsradius, plus eine eindeutige Dickenangabe und Toleranzen. Wenn die Leistung fokussensitiv ist, koppeln Sie die Geometrie mit einem Abnahmetest, der widerspiegelt, wie das Teil tatsaechlich eingesetzt wird.
Diese kleine Änderung in der Sprache verhindert, dass ein Lieferant das falsche Teil baut und dennoch technisch „konform“ ist. Es verhindert auch, dass interne Teams den Teil auf der Grundlage eines falschen mentalen Bildes modellieren oder integrieren.
