Häufige Fehlermodi in sphärisch gekrümmter Piezokeramik: Worauf Ingenieure bei Design und Beschaffung achten sollten
Sphärisch gekrümmte Piezokeramiken werden häufig ausgewählt, wenn ein Ultraschallsystem eine höhere akustische Intensität, eine engere Strahlkonzentration oder einen definierten Fokusbereich innerhalb eines kompakten Gehäuses erfordert. Im Prinzip sieht das Konzept einfach aus. Formen Sie die aktive Keramik in eine gekrümmte Geometrie, richten Sie das akustische Design an der vorgesehenen Brennweite aus und integrieren Sie es in den Wandlerstapel. In der Praxis neigen fokussierte Piezokeramiken jedoch dazu, auf eine Weise zu versagen, die bei flachen Elementen nicht der Fall ist. Eine Geometriebasislinie finden Sie unter diese praktische Einführung in sphärisch gekrümmte piezoelektrische Keramiken.
Der Grund liegt nicht darin, dass gebogene Keramiken von Natur aus unzuverlässig sind. Der Grund dafür ist, dass die Krümmung das mechanische Spannungsfeld, die Montageempfindlichkeit, das thermische Verhalten und die langfristige Polarisationsstabilität des aktiven Elements verändert. Ein Design, das in kurzen Prüfstandstests akzeptabel erscheint, kann immer noch Risse, Abweichungen, Leistungsverlust oder Instabilität in der frühen Lebensdauer entwickeln, sobald sich reale Betriebsbedingungen, Umweltzyklen und lebenslange Belastung zu häufen beginnen.
Für OEM-Ingenieure, Zuverlässigkeitsingenieure und technische Einkäufer ist die entscheidende Frage daher nicht nur, ob ein gebogenes Piezoelement hergestellt werden kann. Die eigentliche Frage ist, ob die gewählte Geometrie, das Material, die Montagemethode und der Betriebsbereich versteckte Fehlerpfade schaffen, die erst nach der Qualifizierung, im Feldeinsatz oder bei Umwelteinflüssen sichtbar werden.
In diesem Artikel werden die häufigsten behandelt fokussierte Piezokeramik-Fehlermodi und erklärt, wie sie sich auf Designentscheidungen, Betriebsbedingungen und Qualifikationslücken auswirken. Das Ziel besteht nicht darin, dem Benutzer oder dem Lieferanten die Schuld zuzuschieben. Zuverlässigkeitsprobleme bei fokussierter Keramik sind in der Regel das Ergebnis gekoppelter Physik. Spannung, Temperatur, Polarisationszustand, Bindungsbedingungen und akustische Belastung interagieren auf eine Art und Weise, die in der frühen Entwicklung leicht zu unterschätzen ist.
Warum gebogene Piezokeramiken anders versagen als flache Elemente
Eine flache Piezokeramik arbeitet bereits unter elektromechanischer Belastung, aber ein sphärisch gekrümmtes Element erhöht die geometrische Komplexität, bevor der Wandler überhaupt mit Strom versorgt wird. Der Umformprozess, die Dickenverteilung, der lokale Biegezustand und die Art und Weise, wie die Keramik mit Träger, passenden Schichten, Gehäusen oder Klebstoffen in Kontakt kommt, haben alle Einfluss darauf, wo sich Spannungen ansammeln und wie das Teil altert. Aus diesem Grund überprüfen Teams normalerweise Wechselwirkungen zwischen Radius, Apertur und Dicke early.
Die Krümmung verringert tendenziell auch die Toleranzverzeihung. Eine kleine geometrische Abweichung, ein lokaler Bindungshohlraum, eine Fehlanpassung des Stützrings oder ein leichter Wärmegradient können bei einem flachen Element verkraftbar sein, werden jedoch bei einem gekrümmten Element kritisch, da die Spannungsverteilung bereits ungleichmäßig ist. Mit anderen Worten: Fokussierte Fehlermodi von Piezokeramiken sind selten zufällig. Sie folgen normalerweise der Geometrie.
Aus diesem Grund sollten fokussierte Piezokeramik-Fehlermodi als Zuverlässigkeitsproblem auf Systemebene und nicht als einfache Frage nach Materialfehlern bewertet werden. Auswahlmöglichkeiten für Integrationspfade in fokussierte Wandlerarchitektur kann diese Risiken verstärken oder verringern.
Mechanische Riss- und Spannungskonzentrationsmuster
Mechanische Risse sind eine der sichtbarsten und kostspieligsten Fehlerarten in sphärisch gekrümmten Piezokeramiken. Doch der Riss selbst ist meist das letzte Symptom und nicht die ursprüngliche Ursache.
In einer gebogenen Keramik verteilt sich die Spannung nicht gleichmäßig über die Oberfläche. Lokale Zugkonzentrationen können sich in der Nähe des Randes, um die Übergangszone zwischen freien und eingeschränkten Bereichen, in der Nähe von Elektrodendiskontinuitäten oder überall dort bilden, wo die Keramik in unvollständigen Kontakt mit einer Gegenstruktur gezwungen wird. Wenn die Stützstruktur, die Klebeschicht oder das Montageprofil nicht mit der tatsächlichen Geometrie der Keramik übereinstimmt, kann es sein, dass das Teil Vorspannungsbedingungen aufweist, die bereits vor der Anwendung des elektrischen Antriebs nahe an seiner mechanischen Toleranz liegen.
Sobald der Wandler läuft, fügt die dynamische Belastung eine weitere Schicht hinzu. Wiederholte Vibrationszyklen können bestehende Konzentrationspunkte verstärken. Selbst wenn die Keramik die ersten elektrischen Tests übersteht, können Mikrorisse an Stellen entstehen, an denen die Kombination aus Krümmung, Klemmung und Vibration eine zyklische Zugbelastung erzeugt. Diese Risse können zunächst als leichte Impedanzverschiebung, zeitweilige Instabilität des Ausgangssignals oder als leichte Verschlechterung der akustischen Konsistenz und nicht als dramatischer Bruch erscheinen. Informationen zu verwandten Dynamiken finden Sie in der Rezension Risiko der Modenkopplung in Piezokeramiken.
Mehrere Rissmuster sind bei fokussierter Keramik besonders relevant:
- Kantenbedingte Rissbildung. Der Umfang ist häufig einer erhöhten Belastung ausgesetzt, da er der Bereich ist, der am stärksten von Montagefehlanpassungen, Klebstoffschrumpfung, Stützbeschränkungen und Dickenschwankungen betroffen ist.
- Radiale Rissausbreitung. Sobald ein Riss in der Nähe eines Bereichs mit hoher Spannung beginnt, kann er sich entlang von Spannungspfaden, die durch die sphärische Geometrie geformt sind, nach innen ausbreiten.
- Lokale Rissbildung um Klebeschnittstellen herum. Harte Klebestellen, teilweise Benetzung oder ungleichmäßige Aushärtung können zu starren Inseln führen, die bei Vibrationen und thermischen Wechselbelastungen eine Konzentration von Spannungen verursachen.
- Verzögerte Rissbildung nach Umwelteinflüssen. Ein Teil kann die Abnahmetests im Werk überstehen und dann nach Temperaturschwankungen, Feuchtigkeitseinwirkung oder wiederholtem Start-Stopp-Betrieb versagen, weil diese Bedingungen latente Spannungskonzentrationen aufweisen, die bei Raumtemperatur nicht offensichtlich sind.
Wenn Ingenieure danach fragen Piezokeramik verursacht Risse, die Antwort ist oft kein einzelnes Überlastungsereignis. Häufiger handelt es sich um ein Akkumulationsproblem. Die Keramik muss in einem Geometrie- und Montagezustand betrieben werden, der zu wenig Spielraum für Prozessvariationen und den realen Einsatz lässt.
Depolierung und Leistungsabfall unter anhaltender Last
Ein zweiter schwerwiegender Fehlermodus ist die Depolierung oder der teilweise Verlust der Polarisation, der zu verringerter Empfindlichkeit, geringerer Leistung, verändertem Resonanzverhalten und instabiler Langzeitleistung führt.
Die Entpolung in gebogenen Keramiken ist besonders wichtig, da diese Komponenten häufig in fokussierten Ultraschallsystemen verwendet werden, bei denen es auf die Ausgangsdichte ankommt. Ein geringfügiger Rückgang der elektromechanischen Leistung sieht auf dem Papier vielleicht nicht schwerwiegend aus, kann jedoch die Fokusintensität, die Signalantwort oder die Prozesskonsistenz im endgültigen System erheblich verändern.
Die Entpolung wird normalerweise durch eine Kombination aus erhöhtem elektrischen Feld, Temperatur, mechanischer Belastung und Zeit vorangetrieben. Keiner dieser Faktoren wirkt isoliert. Ein Design kann während kurzer Validierungsstöße stabil erscheinen, bei Dauerbetrieb jedoch allmählich abweichen, weil die Keramik zu nahe an ihren Polarisationserhaltungsgrenzen betrieben wird. Teams arbeiten daran fokussierte Piezo-Antriebsherausforderungen sehen dies oft erst nach langfristigen Trends.
Gekrümmte Geometrien können dieses Problem auf verschiedene Weise verstärken. Erstens sind die lokalen Spannungszustände weniger einheitlich als bei flachen Keramiken, sodass sich einige Bereiche möglicherweise schneller entpolen als andere. Zweitens führt ein fokussierter Betrieb häufig zu einer höheren lokalen Schallleistungsdichte, was die interne Erwärmung erhöht und das Risiko eines Polarisationsverlusts erhöht. Drittens: Wenn die Keramik Teil einer Baugruppe mit unvollständiger Wärmeableitung ist, kann der Temperaturanstieg lokal und unsichtbar bleiben, bis sich bereits eine messbare Drift entwickelt hat.
Die frühen Anzeichen von Entpolung und Abdrift werden oft falsch interpretiert. Ingenieure stellen möglicherweise eine verringerte Amplitude fest und vermuten Abweichungen in der Antriebselektronik, Kopplungsinkonsistenzen oder Instrumentierungsfehler. In Wirklichkeit kann es sein, dass die Keramik eine allmähliche innere Verschlechterung erfährt. Deshalb Probleme mit der Zuverlässigkeit des Ultraschallwandlers zeigen sich oft zunächst als Trendwechsel und nicht als schwerwiegende Misserfolge.
Zu den üblichen Indikatoren gehören:
- Reduzierte Kapazität oder eine Verschiebung der Impedanzsignatur.
- Geringere akustische Leistung bei gleichen Fahrbedingungen.
- Änderungen im Resonanz- oder Antiresonanzverhalten im Laufe der Zeit.
- Erhöhte Variabilität zwischen wiederholten Läufen nach dem thermischen Einweichen.
- Eine Komponente, die noch funktioniert, aber nicht mehr dem ursprünglichen Fokus- oder Ausgabeziel entspricht.
Eine wichtige Lektion zur Zuverlässigkeit ist, dass das Pass-Fail-Denken hier zu grob ist. Eine fokussierte Piezokeramik kann elektrisch aktiv bleiben und gleichzeitig funktionsunzuverlässig werden.
Thermal Runaway-Szenarien und frühe Misserfolge
Thermische Probleme gehören zu den am meisten unterschätzten Risiken bei fokussierter Keramik. Konstrukteure bewerten häufig den nominalen Temperaturanstieg unter kontrollierten Bedingungen und kommen zu dem Schluss, dass das Teil sicher funktioniert. Doch das tatsächliche Fehlerverhalten ist oft nichtlinear.
Das thermische Durchgehen beginnt, wenn sich interne Verluste und unzureichende Wärmeabfuhr gegenseitig verstärken. Wenn sich das Element erwärmt, ändern sich die Materialeigenschaften. Die elektrischen Verluste können zunehmen. Mechanische Dämpfungsänderungen. Die akustische Belastung kann sich vom ursprünglich angenommenen Zustand entfernen. Der Wandler benötigt dann mehr Antrieb, um die Leistung aufrechtzuerhalten, was zu einer stärkeren Erwärmung führt, die das Teil noch weiter von seinem stabilen Betriebspunkt entfernt.
Fokussierte Keramik kann anfällig sein, da der eigentliche Zweck der Geometrie darin besteht, Energie zu konzentrieren. Wenn das System akustisch nicht angepasst ist, schlecht gekühlt ist, zeitweise entladen wird oder über den realistischen Arbeitszyklus hinaus betrieben wird, kann das Element Hotspots entwickeln, die in vereinfachten Durchschnittstemperaturmessungen nicht auftauchen. Konservatives Screening von Piezo-Auswahlpraxis für den Dauerbetrieb ist hier nützlich.
Frühe Ausfälle passieren oft, wenn latente Schwächen dieser thermischen Belastung schnell begegnen. Beispielsweise kann eine Keramik mit einem kleinen formbedingten Fehler, einem lokal steifen Klebebereich oder einem ungleichmäßigen Elektrodenbereich die Eingangskontrolle und kurze Funktionstests überstehen. Aber nach wiederholten Hochlaststößen kann das lokale Temperaturfeld so ungleichmäßig werden, dass es zu Rissen, Ablagerungen, Klebstoffabbau oder schneller Drift kommt. Der Ausfall sieht dann verfrüht aus, obwohl das Teil tatsächlich von Anfang an mit zu geringem thermischen Spielraum lief.
Das Risiko eines thermischen Durchgehens ist besonders hoch, wenn eine oder mehrere der folgenden Bedingungen vorliegen:
- Die im realen Betrieb verwendete Einschaltdauer ist höher als das Qualifikationsprofil.
- Akustische Kopplungsbedingungen variieren im Feld stärker als im Labor.
- Das System ist auf Annahmen zur intermittierenden Kühlung angewiesen, die nicht immer erfüllt sind.
- Die Rückseite oder das Gehäusedesign leitet die Wärme weniger effektiv ab als erwartet.
- Die elektrische Abstimmung ändert sich während des Aufwärmens und erhöht den Verlust, anstatt ihn zu verringern.
Ein praktischer Fehler besteht darin, anzunehmen, dass eine Komponente, die einen kurzen Leistungstest übersteht, thermisch robust ist. Diese Schlussfolgerung ist oft viel zu optimistisch.
Warum manche Fehler erst nach Umwelt- oder Lebensdauertests auftreten
Einer der frustrierendsten Aspekte der gezielten Keramikqualifizierung besteht darin, dass viele schwache Designs die Erstinspektion, elektrische Prüfungen bei Raumtemperatur und sogar kurze akustische Tests bestehen. Die wirklichen Probleme treten erst nach Umweltkonditionierung oder lebenslangem Radfahren auf.
Dies geschieht, weil mehrere kritische Schadensmechanismen progressiv sind. Sie erfordern Zeit, Wiederholung oder Umgebungsvariationen, um sichtbar zu werden.
Temperaturwechsel können eine Diskrepanz in der Wärmeausdehnung zwischen der Keramik und den verbundenen Strukturen aufdecken. Die Einwirkung von Feuchtigkeit kann die Klebeeigenschaften, die Schnittstellenstabilität oder die Robustheit der Isolierung verändern. Wiederholtes Ein- und Ausschalten der Stromversorgung kann zu einer zunehmenden Drift des Resonanzverhaltens führen. Mechanische Vibrationen und Start-Stopp-Betrieb können mikroskopische Fehler in messbare Leistungsverluste verwandeln. Keiner dieser Effekte muss in einem einzigen Zyklus dramatisch sein. Die Gefahr liegt in der Anhäufung.
Lebenslange Tests sind daher nicht nur eine Formsache. Dies ist häufig die erste Phase, in der die tatsächliche Wechselwirkung zwischen Geometrie, Polarisationsstabilität, thermischem Verhalten und Baugruppendesign messbar wird. Ingenieure, die diese Phase überspringen oder verkürzen, können fälschlicherweise den Schluss ziehen, dass das Design ausgereift ist, obwohl sie in Wirklichkeit nur bestätigt haben, dass das Teil Demonstrationsbedingungen überstehen kann. Vergleichen Sie die Testplanungstiefe wiederholbare Piezo-Messabläufe und Integrationsfehlermuster in OEM-Systemen.
Dies erklärt auch, warum Beschaffungsspezifikationen, die sich nur auf Abmessungen, Kapazität und Raumtemperaturresonanzdaten konzentrieren, unvollständig sind. Diese Parameter sind notwendig, geben aber keinen Aufschluss darüber, ob das Teil auch nach Umwelteinflüssen oder längerem Einsatz unter Spannung stabil bleibt.
Fehlermodi, die oft falsch diagnostiziert werden
In der Praxis werden mehrere Zuverlässigkeitsprobleme bei gebogenen Keramiken fehldiagnostiziert, weil das sichtbare Symptom in einem anderen Subsystem auftritt.
- Ein sinkender Ausgangspegel kann auf eine schlechte akustische Kopplung zurückzuführen sein, auch wenn die eigentliche Ursache in einer allmählichen Entpolung liegt.
- Ein instabiler Frequenzgang kann auf Elektronikdrift zurückzuführen sein, auch wenn lokale Risse oder Grenzflächenverschlechterungen das mechanische Verhalten des Elements verändert haben.
- Zeitweilige Leistungsunterschiede zwischen Einheiten können als Lieferanteninkonsistenz bezeichnet werden, auch wenn das tiefere Problem darin besteht, dass das Design nicht genügend Toleranzspielraum hat und kleine normale Abweichungen durch die gekrümmte Geometrie verstärkt werden.
- Ein früher Bruch kann als Transportschaden beschrieben werden, auch wenn das Grundproblem eine bereits bestehende Spannungskonzentration war, die nur durch ein zusätzliches thermisches oder mechanisches Ereignis sichtbar wurde.
Diese Unterscheidungen sind wichtig, da Korrekturmaßnahmen vom Grundmechanismus abhängen. Wenn der Fehler systemphysikalisch bedingt ist, reicht die bloße Verschärfung eines Prüfpunkts nicht aus, um ihn zu beheben.
Design- und Beschaffungsfaktoren, die die Zuverlässigkeit beeinflussen
Zuverlässigkeit beginnt lange vor dem Feldeinsatz. Bei fokussierter Keramik prägen Design- und Beschaffungsentscheidungen das endgültige Risikoprofil stark.
Zu den wichtigsten Faktoren gehört die Beziehung zwischen Krümmungsradius, Öffnung und Dicke. Eine aggressive Geometrie kann die Fokussierung verbessern, aber den Herstellspielraum verringern und die lokale Spannungsempfindlichkeit erhöhen. Ingenieure, die Krümmungsoptionen bewerten, können dies mit überprüfen Hilfe zur Auswahl des Krümmungsradius.
Die Materialauswahl ist ebenfalls wichtig. Eine Formulierung, die in einem Frequenz- und Betriebsbereich eine gute Leistung erbringt, hält die Polarisation in einer anderen thermischen oder mechanischen Umgebung möglicherweise nicht gleich gut. Quelloptionen für fokussierte Elemente werden oft quer verglichen kundenspezifische Piezokeramik mit sphärischer Kappe, breiter Piezoelektrische Keramikkategorienund Geometriealternativen wie disc, ringund tube elements.
Die Supportbedingungen sind ebenso kritisch. Ob die Keramik kantengestützt, teilweise verklebt, vollverstärkt oder in einen Mehrschichtstapel integriert ist, verändert sowohl die Spannungsverteilung als auch den Wärmefluss.
Fahrbedingungen sollten ebenfalls realistisch angegeben werden. Spitzenspannung, Dauerbetrieb, Anlauftransienten, Leerlauf- oder Teillastszenarien und der Umgebungstemperaturbereich wirken sich alle auf die Fehlergrenze aus. Elektrische Risiken sollten mit der gleichen Disziplin wie in überprüft werden Integration der Treiberelektronik.
Für technische Einkäufer besteht das Risiko nicht nur darin, den falschen Lieferanten auszuwählen. Außerdem wird ein Beschaffungspaket herausgegeben, das zu oberflächlich ist, um signifikante Zuverlässigkeitsunterschiede aufzudecken. Werden in der Spezifikation nur Nennmaße und erste elektrische Daten abgefragt, bleiben viele latente Ausfallrisiken bis zur Integration verborgen.

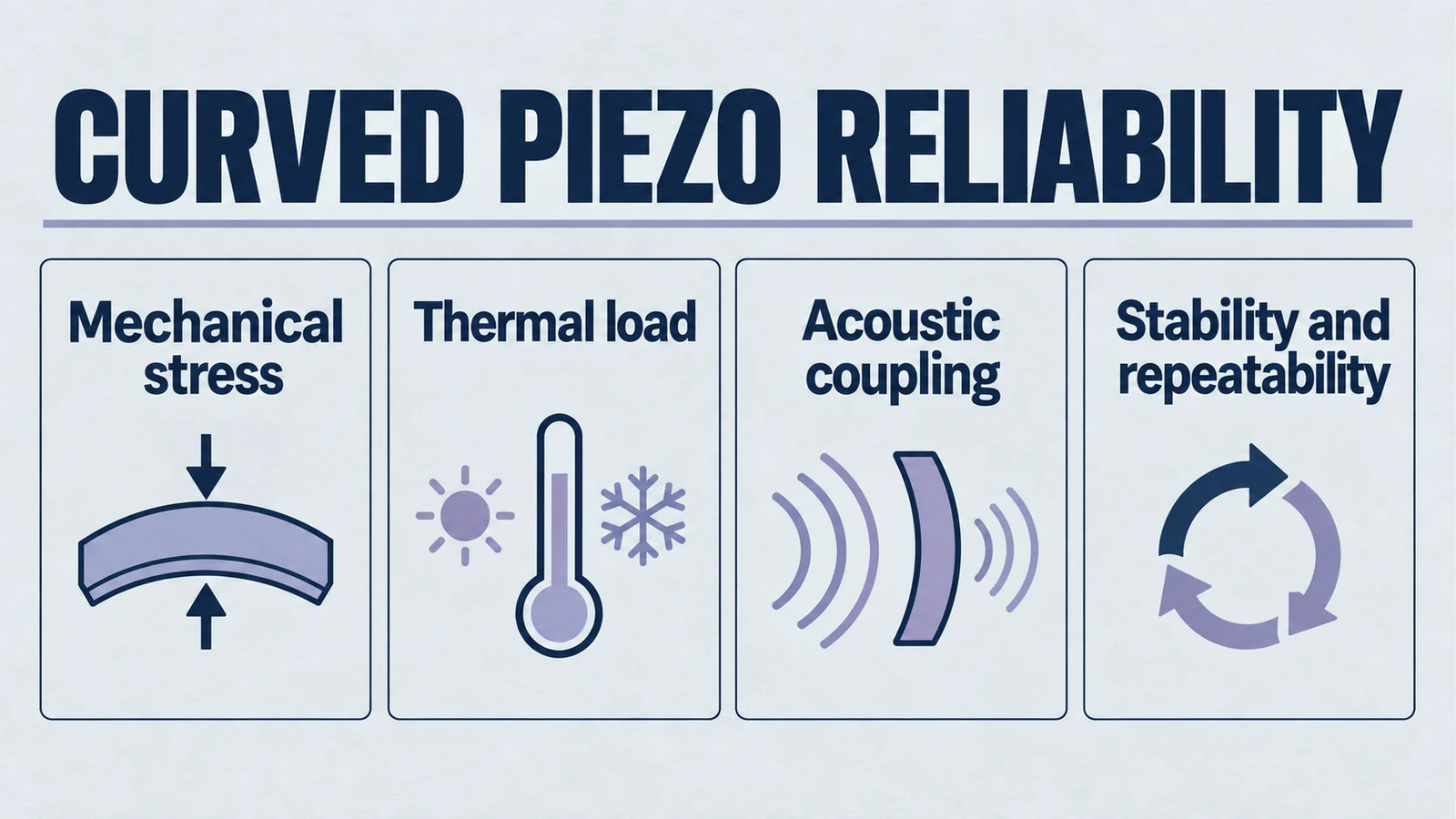

Eine praktische Zuverlässigkeits-Checkliste für fokussierte Piezokeramik
Bei der Bewertung eines gezielten Keramikdesigns oder der Leistungsfähigkeit eines Lieferanten sollten Ingenieure Zuverlässigkeitsfragen stellen, die die reale Betriebsphysik widerspiegeln.
- Ist es wahrscheinlich, dass die Montage eine Randbelastung, lokale Zwänge oder eine durch Klebstoff verursachte Spannungskonzentration erzeugt?
- Wurden die Antriebsspannung, der Arbeitszyklus und die akustischen Belastungsbedingungen anhand realistischer Anwendungsfälle und nicht anhand idealer Laborannahmen definiert?
- Wurde das Design auf lokale Erwärmung und nicht nur auf einen durchschnittlichen Temperaturanstieg überprüft?
- Wird die Leistungsstabilität über die Zeit überwacht oder ist die Validierung auf anfängliche Pass-Fail-Messungen beschränkt?
- Wurden Temperaturwechsel, Feuchtigkeitsexposition und Lebensdauerwechsel in die Qualifizierung einbezogen?
- Werden Impedanz-, Kapazitäts-, Ausgangs- und Resonanzverhalten vor und nach Belastungstests beobachtet?
- Lässt die Geometrie genügend Toleranzspielraum für Abweichungen bei Formung, Verbindung und Montageausrichtung?
- Wurde das System unter nicht nominalen Bedingungen wie teilweiser Kopplung, thermischem Einweichen, wiederholtem Start oder Dauerbetrieb nahe der oberen Betriebsgrenze getestet?
Diese Fragen allein bestätigen nicht den Erfolg, aber sie verbessern die Chancen, Risiken vor dem Einsatz vor Ort zu erkennen, erheblich. Frühzeitige Machbarkeitsprüfungen von wann man keine fokussierte Keramik verwenden sollte kann auch falsch ausgerichtete Designverpflichtungen verhindern.
Conclusion
Sphärisch gekrümmte Piezokeramiken können hochwirksame, fokussierte Ultraschalldesigns ermöglichen, bringen aber auch Zuverlässigkeitsrisiken mit sich, die in der frühen Entwicklung leicht zu unterschätzen sind. Die häufigsten Probleme, einschließlich mechanischer Rissbildung, Depolation, Leistungsabweichung, thermischem Durchgehen und verzögerten Ausfällen nach Umwelteinflüssen oder lebenslanger Einwirkung, sind keine isolierten Ereignisse. Sie sind in der Regel das sichtbare Ergebnis der Interaktion von Geometrie, Spannung, Temperatur, Polarisation und Montagebedingungen im Laufe der Zeit.
Deshalb sollte die Zuverlässigkeitsbewertung fokussierter Keramik niemals auf eine Dimensionsprüfung oder einen kurzen Funktionstest reduziert werden. Ingenieure müssen untersuchen, wie sich das Teil unter realistischen thermischen, mechanischen und akustischen Bedingungen verhält, insbesondere wenn die Krümmung die Toleranztoleranz verringert.
Für Beschaffungsteams und OEM-Entwickler ist es die nützlichste Denkweise, nicht am ersten Tag zu fragen, ob eine gebogene Keramik funktioniert. Die bessere Frage ist, ob das Design noch genügend Spielraum hat, nachdem Temperaturwechsel, anhaltende Belastung, Umwelteinflüsse und normale Herstellungsschwankungen an der Reihe waren. Hier beginnt die eigentliche Qualifizierung. Wenn Sie projektspezifische Unterstützung benötigen, nutzen Sie die technischer Kontaktkanal.
