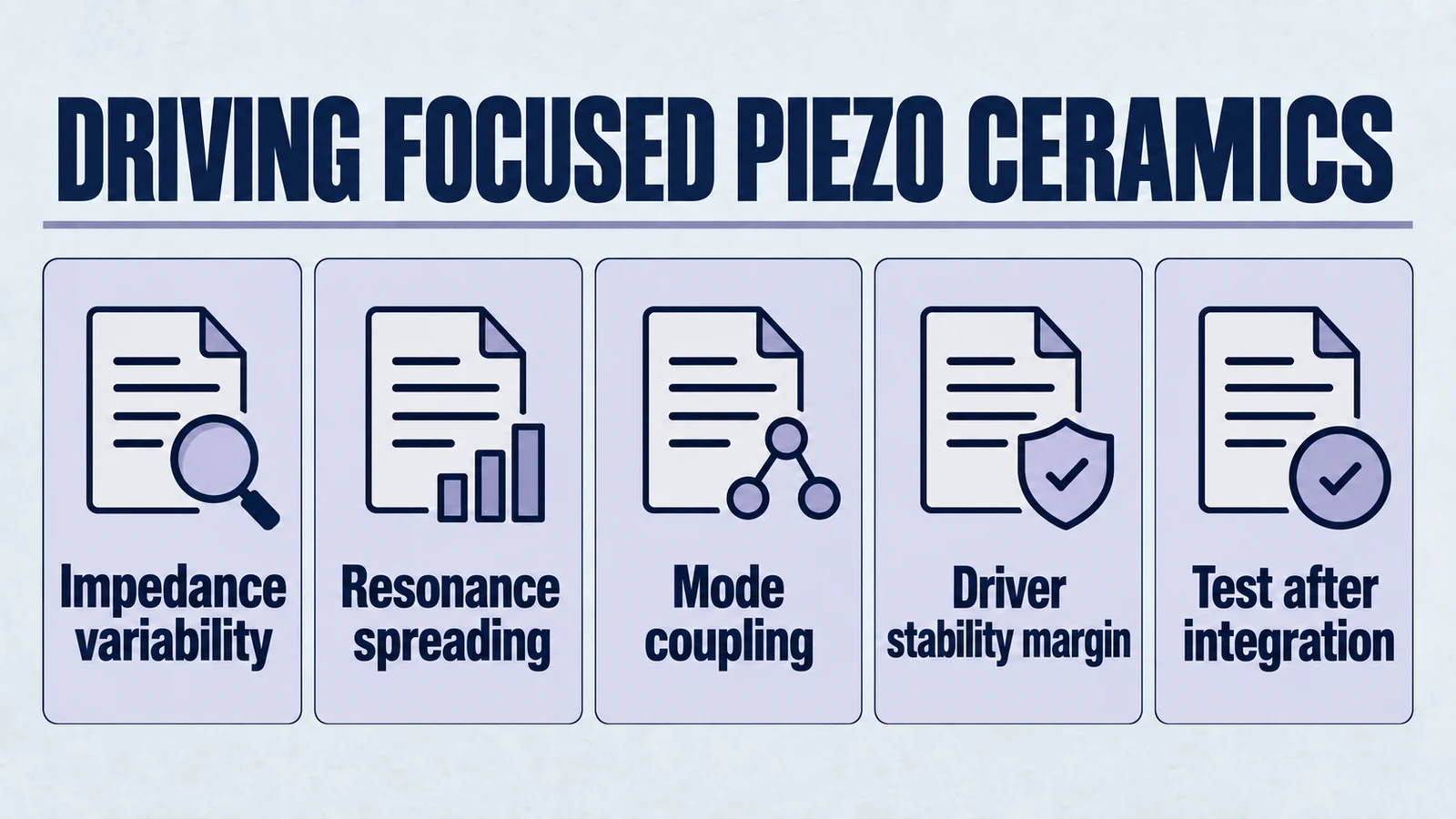

Elektrische Antriebsherausforderungen fokussierter Piezokeramik

Untertitel. Was Systemdesigner frühzeitig bewerten müssen.

Fokussierte (sphärisch gekrümmte) piezoelektrische Keramiken können eine kompakte akustische Fokussierung ohne externe Linsen liefern. Diese Geometrieänderung sieht mechanisch aus, formt sie aber im Stillen um elektrisches Problem Du musst lösen. Wenn Sie ein fokussiertes Element wie „eine flache Scheibe mit einem anderen Strahlmuster“ behandeln, kann es zu einem instabilen Antriebsverhalten, einer inkonsistenten akustischen Ausgabe oder einem Treiber kommen, der auf dem Prüfstand gut aussieht, sich aber im integrierten Produkt schlecht verhält.

Dieser Artikel richtet sich an Elektronikingenieure und Ultraschallsystemdesigner, die über die Treiberarchitektur verfügen. Das tut es not Schaltkreistopologien oder Tuning-Tricks beibringen. Es konzentriert sich auf Bewertung und Risikoidentifizierung. Das Ziel besteht darin, Ihnen bei der Entscheidung zu helfen, was Sie charakterisieren müssen, wie Sie Ihre Messungen interpretieren und wo fokussierte Keramik konservative Margen erzwingen kann. Informationen zum geometrischen Hintergrund finden Sie unter sphärisch gekrümmte piezoelektrische Keramik.

1. Warum fokussierte Geometrie die elektrische Geschichte verändert

Ein Piezoelement ist in erster Linie ein elektromechanischer Transformator. Sie geben Spannung und Strom ein. Es speichert Energie in einer Kapazität. Es koppelt einen Teil dieser Energie in mechanische Belastung. In der Nähe der Resonanz wird diese Kopplung stark und die elektrische Impedanz wird stark frequenzabhängig.

Eine fokussierte Keramik verändert mehrere zugrunde liegende Annahmen:

Spannung und Belastung sind konstruktionsbedingt räumlich ungleichmäßig. Krümmung erzeugt eine Geometrie, bei der das Verschiebungsfeld nicht überall im aktiven Bereich gleich ist.
Herstellungstoleranzen wirken sich aggressiver auf Resonanzverschiebungen aus. Kleine Änderungen in der Dicke, dem Krümmungsradius und den Randbedingungen können Resonanzen spalten oder verbreitern.
Randbedingungen sind schwieriger zu reproduzieren. Halter, Träger, Klebelinie und Vorspannung können die effektive Steifigkeit und Dämpfung verändern. Fokussierte Teile werden häufig auf eine Weise montiert, die zusätzliche mechanische Einschränkungen mit sich bringt.

Das Ergebnis ist, dass die elektrische Eingangsimpedanz, die Ihr Treiber sieht, oft weniger vorhersehbar ist als bei einem vergleichbaren flachen Element. Sie können immer noch ein robustes System aufbauen. Sie müssen es nur wie ein bewerten system, nicht wie eine eigenständige Komponente.

2. Fokussierte Piezokeramik-Impedanz. Variabilität und Resonanzausbreitung

2.1 Die Kernrealität. Impedanz ist ein bewegliches Ziel

Bei Entscheidungen zur Treiberarchitektur ist es verlockend, die Last auf „einen Kondensator plus einen Bewegungszweig“ zu reduzieren. Dieses Modell ist nützlich. Aber fokussierte Keramiken verletzen oft die saubere Trennung zwischen einer einzelnen dominanten Mode und allem anderen.

Was sich in der Praxis ändert:

Die Resonanzfrequenz kann zwischen den Proben stärker variieren. Krümmung führt einen weiteren geometrischen Freiheitsgrad ein. Wenn sowohl Dicke als auch Krümmung innerhalb der Toleranz variieren, kann ihr kombinierter Einfluss auf die Resonanz größer sein als bei einer flachen Scheibe, bei der die Dicke dominiert.
Resonanzspitzen können sich verbreitern oder aufspalten. Anstelle eines scharfen Minimums oder Maximums der Impedanz sehen Sie möglicherweise mehrere nahegelegene Merkmale oder ein breiteres Band mit erhöhter Stromaufnahme.
Die scheinbare Kapazität kann sich beim Zusammenbau verschieben. Montagebeschränkungen und Träger verändern die effektive Steifigkeit und den Verlust. Dies kann das kapazitive Grundverhalten verändern, das Sie bei geringer Erregung messen.

Eine praktische Konsequenz. Wenn Ihr Treiber für eine schmale, stabile Resonanz ausgelegt ist, sich die tatsächliche Last jedoch über ein Frequenzband verteilt, kann das System, insbesondere bei Regelung mit geschlossenem Regelkreis, in einen unbeabsichtigten Betriebspunkt abdriften.

2.2 Warum Resonanzausbreitung in gekrümmten Geometrien auftritt

Fokussierte Keramik kann mehrere mechanische Muster anregen, deren Frequenz nahe beieinander liegt. Man kann es sich so vorstellen, dass die Struktur mehr als eine plausible Möglichkeit hat, Energie zu speichern und sich zu bewegen, insbesondere wenn die Geometrie nicht perfekt symmetrisch ist.

Gemeinsame Mitwirkende:

Dickenvariation um die Kappe herum. Selbst kleine Gradienten können zu einem leicht unterschiedlichen lokalen Resonanzverhalten führen, das sich elektrisch als verbreiterte Reaktion zeigt.
Kantenbeschränkungen und Klemmung. Wenn der Rand ungleichmäßig eingeschränkt ist, können sich Moden trennen, die sonst entartet wären.
Träger- und Klebeverluste. Verlust und Dämpfung verringern nicht nur Q. Sie können die Impedanzkurve auf eine Weise umformen, die wie zusätzliche Modi aussieht.

Sie müssen kein vollständiges Finite-Elemente-Modell lösen, um dies ernst zu nehmen. Sie müssen die Impedanz lediglich als Verteilung und nicht als einzelne Kurve betrachten. Eine gezielte Diskussion finden Sie unter Risiko der Modenkopplung in Piezokeramiken.

2.3 Was Sie frühzeitig bewerten sollten

Systemdesigner sollten nach Folgendem fragen oder messen:

Impedanzgröße und -phase vs. Frequenz über das vorgesehene Betriebsband hinweg, nicht nur über die Nennresonanz.
Spreizung von Probe zu Probe über eine bedeutende Losgröße hinweg, nicht nur über ein einzelnes goldenes Muster.
Temperaturempfindlichkeit von Resonanzmerkmalen und Grundkapazität.
Abhängigkeit vom Anregungsniveau (kleines Signal vs. nahezu betriebsnahe Amplitude). Einige Verhaltensweisen treten nur auf, wenn das Element stark angetrieben wird.

Das von Ihnen gewünschte Ergebnis ist kein einzelner f0- und Q-Wert. Es ist ein Bild dessen, was der Fahrer je nach Herstellungsvariation und Betriebsbedingungen erwarten könnte. Messdisziplin von Piezo-Test- und Mess-Workflows ist hier nützlich.

3. Modenkopplung. warum der Fahrer instabil werden kann

3.1 Was Modenkopplung für Elektronikingenieure bedeutet

Modenkopplung ist die unbequeme Wahrheit, dass ein Modus nicht isoliert lebt. Mechanische Energie kann zwischen Bewegungsmustern wechseln. Elektrisch bedeutet das, dass sich die Impedanz, die Ihr Fahrer sieht, bei kleinen Änderungen der Frequenz, der Montage oder der Belastung abrupt ändern kann.

In fokussierter Keramik kann sich die Kopplung wie folgt zeigen:

Unerwartete Phasendrehung nahe der Betriebsfrequenz. Ihr Regelkreis geht möglicherweise von einem vorhersehbaren Phasenspielraum aus. Gekoppelte Modi können diesen Spielraum verschlingen.
Plötzliche Stromsprünge bei nahezu konstanter Spannung. Wenn das System in einen Modus mit niedrigerer Impedanz abdriftet, kann der Fahrer an Stromgrenzen stoßen.
Mehrere stabile Betriebspunkte. Unter bestimmten Steuerstrategien kann sich das System je nach Startbedingungen auf unterschiedliche Resonanzmerkmale einstellen.

Nichts davon erfordert ein schlechtes Design. Dies kann einfach passieren, weil die mechanische Struktur mehr als einen attraktiven Resonanzpfad bietet.

3.2 Wie Kopplung zu einem Problem auf Systemebene wird

Ein fokussiertes Element agiert selten alleine. Es liegt bei:

eine passende Schicht oder linsenartige Schnittstelle (auch wenn es sich nicht um eine diskrete Linse handelt)
ein Träger oder Absorber
ein Gehäuse, das die Felge einschränkt
ein Koppelmedium, dessen akustische Impedanz sich ändert (Wasser, Gel, Gewebe, Luft, Lastvorrichtungen)

Jedes davon ändert die Randbedingungen. Randbedingungen verändern die Modusformen. Modenformen verschieben die elektrische Signatur.

Wenn Sie also die Keramik in einer Vorrichtung testen, die nicht repräsentativ ist, können Sie eine saubere Impedanzkurve messen und am Ende immer noch eine unordentliche, gekoppelte Reaktion im zusammengebauten Produkt erhalten. Wenn Ihr Anwendungsfall medizinisch ist, überprüfen Sie diese Einschränkungen fokussierte Piezokeramik für medizinischen Ultraschall.

4. Prüfstandstest vs. integriertes Verhalten. Warum es auf der Bank funktioniert hat, scheitert

4.1 Die Prüffalle

Prüfstandsmessungen werden normalerweise unter Bedingungen durchgeführt, die elektrisch praktisch und mechanisch einfach sind:

minimale oder inkonsistente Klemmung
Luftbeladung (oft effektiv entladen)
geringe Anregungsamplitude
kurze Messzeit (kein Thermal Soak)

Diese Bedingungen führen tendenziell zu Folgendem:

höheres scheinbares Q (schärfere Resonanz)
weniger Dämpfung
weniger Erwärmung
weniger Kopplung an Wohnmodi

Ihr integriertes Produkt bewirkt oft das Gegenteil.

4.2 Was sich bei der Integration ändert

Nach dem Zusammenbau führen Sie Folgendes ein:

Vorspannung und Einschränkung. Die Steifigkeit des Halters verändert die Resonanz.
Bindungslinieneffekte. Klebstoffdicke, Modul und Aushärtungszustand erhöhen die Nachgiebigkeit und den Verlust.
Kopplungsmediumbeladung. Die akustische Belastung erhöht die Dämpfung und verschiebt die Resonanz.
Wärmegradienten. Lokale Erwärmung verändert Materialkonstanten und Resonanz.
EMI und Verdrahtungsparasiten. Kabelinduktivität und Streukapazität verändern die vom Fahrer wahrgenommene elektrische Last.

Ein wichtiger Punkt. In einem integrierten System kommt es häufig vor, dass sich die Resonanz während des Betriebs verschiebt, nicht nur zwischen den Proben. Ein Fahrer, der mit engen Spielräumen ausgelegt ist, kann am Ende einem sich bewegenden Ziel hinterherjagen.

4.3 Was repräsentative Tests bedeuten

Zielen Sie zu Beginn des Programms auf Messungen, die den endgültigen Randbedingungen nahe kommen:

Test in einer mechanisch repräsentativen Halterung oder Klemmsteifigkeit
Berücksichtigen Sie nach Möglichkeit die Unterlage und die Klebelinie
Messen Sie unter dem vorgesehenen Lademedium
Test nach dem thermischen Einweichen, nicht nur bei Umgebungstemperatur
Charakterisieren Sie Verkabelung und Kabelbaumparasiten bei den tatsächlichen Kabellängen

Sie optimieren noch nicht. Sie stellen fest, ob das elektrische Verhalten für Ihr beabsichtigtes Fahrerkonzept harmlos genug ist. Dies stimmt mit überein Integrationsprüfungen, die in OEM-Ultraschallprogrammen verwendet werden.

5. Warum einige fokussierte Keramiken konservative Antriebsspielräume erfordern

Wenn Sie mit Ingenieuren sprechen, die fokussierte Keramiksysteme geliefert haben, werden Sie ein wiederkehrendes Muster hören. Wenn die Unsicherheit hoch ist, erkaufen sie sich Zuverlässigkeit, indem sie eine Marge belassen.

Fokussierte Keramik drängt Sie oft zu konservativen Margen, weil:

Worst-Case-Impedanzeinbrüche können geringer ausfallen als erwartet. das einen höheren Strom antreibt
Modenkopplung kann die Robustheit des Regelkreises verringern. Möglicherweise müssen Sie vermeiden, zu nahe an sensiblen Bereichen zu arbeiten
Temperatur und Belastung bewegen Resonanzen. Ihre Betriebsfrequenz kann beim Aufwärmen problematische Merkmale überschreiten
Das Alterungs- und Entpolungsrisiko steigt mit Stress und Temperatur. Aggressive Fahrbedingungen können die Drift beschleunigen

Die konservative Marge gibt die Leistung nicht auf. Es wird anerkannt, dass eine Neugestaltung im Spätstadium teurer ist als Spielraum im Frühstadium.

Wovor konservative Margen normalerweise schützen:

Treiberüberstrom und Überhitzung
Inkonsistente akustische Ausgabe im Laufe der Zeit
Feldausfälle aufgrund von Klebstoffermüdung oder Keramikrissen unter unbeabsichtigten Anregungsmustern
Leistungsrückgang bei Lieferantenwechsel oder Toleranzverschiebungen

Eine praktische Denkweise. Gehen Sie davon aus, dass Ihre Produktionspopulation einige elektrisch unfreundliche Einheiten umfasst. Entwerfen Sie diese Einheiten so, dass kein Rückruf erforderlich ist. Informationen zur Langzeit-Screening-Logik finden Sie unter Überlegungen zur Piezo-Auswahl für den Dauerbetrieb.

6. Eine systemorientierte Evaluationscheckliste

Dies ist kein Tutorial. Dabei handelt es sich um eine Reihe von Fragen, die Aufschluss darüber geben, ob bei Ihnen ein verstecktes elektrisches Risiko besteht.

6.1 Lastcharakterisierung

Verfügen Sie über Impedanzgröße und -phase gegenüber der Frequenz über das gesamte Betriebsband?
Verfügen Sie über Daten über mehrere Teile derselben Charge und über mehrere Chargen hinweg?
Verstehen Sie, wie sich Resonanzmerkmale mit der Temperatur, der Vorspannung und der akustischen Belastung verschieben?
Wissen Sie, wie sich die Last bei Betriebspegeln im Vergleich zu Kleinsignalmessungen ändert?

6.2 Risikoexposition des Fahrers

Was ist die Stromaufnahme im ungünstigsten Fall bei Ihrer maximalen Spannung über erwartete Impedanzeinbrüche hinweg?
Was passiert mit dem Fahrer, wenn sich die Resonanz während des Aufwärmens verschiebt?
Wie empfindlich ist Ihr Stabilitätsspielraum gegenüber Phasenänderungen in der Nähe der Resonanz?
Welche Parasiten verursacht Ihre Verkabelung und erzeugen sie neue Spitzen oder Kerben?

6.3 Integrationsrealismus

Testen Sie mit repräsentativen Montagesteifigkeiten und Verbindungslinienbedingungen?
Testen Sie im realen Kopplungsmedium und mit der realen akustischen Belastung?
Messen Sie nach dem thermischen Einweichen und im eingeschwungenen Zustand, nicht nur beim Start?

6.4 Zuverlässigkeit und Produktionsrobustheit

Verfügen Sie über Akzeptanzkriterien, die mit der Systemleistung und nicht nur mit den Komponentenspezifikationen zusammenhängen?
Können Sie Fehlfunktionen vor dem Zusammenbau elektrisch erkennen?
Verfügen Sie über genügend Spielraum, um Schwankungen der Materialkonstanten von Lieferant zu Lieferant zu tolerieren?

Falls eines davon zu einem späteren Zeitpunkt des Programms unbekannt ist, gehen Sie praktisch davon aus, dass die Integration für Sie von Vorteil sein wird.

7. Was Sie Ihrem Keramiklieferanten frühzeitig mitteilen sollten

Für fokussierte Keramik sind die besten Beschaffungsgespräche spezifisch. Fragen Sie nach den Daten, die für den Fahrer wichtig sind.

Nützliche Anfragen sind:

Impedanzkurven (Betrag und Phase) mit dokumentierten Messbedingungen
Probe-zu-Probe-Statistiken zu Resonanzmerkmalen und Kapazität
Toleranzstapeldetails zu Dicke, Krümmungsradius und Felgengeometrie
Empfehlungen zu Montagerandbedingungen, die die Wiederholbarkeit gewährleisten
Alle bekannten Frequenzbereiche oder Modenkopplungsempfindlichkeiten funktionieren hier nicht

Zulieferer, die gezielte Keramik herstellen, verfügen oft über praktisches Stammwissen darüber, was dazu führt, dass sich Teile schlecht verhalten. Wenn Sie frühzeitig die richtigen Fragen stellen, können Sie vermeiden, dass dieses Wissen später als Überraschung erscheint. Sie können diese Anfragen mit den verfügbaren abgleichen kundenspezifische Piezokeramik mit sphärischer Kappe und Piezoelektrische Keramikkategorien.

8. Schlussperspektive. Gestalten Sie den Fahrer um Unsicherheit herum, nicht um eine einzige Kurve

Das elektrische Risiko bei fokussierter Piezokeramik besteht selten darin, dass das Teil unbrauchbar wird. Das Risiko besteht darin, dass das Teil ist Nur unter Voraussetzungen verwendbar die die reale Produktion und Integration nicht überleben.

Wenn Sie die Impedanz der fokussierten Piezokeramik als Verteilung bewerten, die Modenkopplung als Stabilitätsrisiko behandeln und frühzeitig auf repräsentativen Tests bestehen, können Sie eine Treiberarchitektur auswählen, die Herstellungsstreuungen, Laständerungen und thermische Drift übersteht.

Das ist der wahre Gewinn. Vermeiden Sie Neugestaltungen in der Spätphase, die den Zeitplan verschlingen und Kompromisse erzwingen, die Sie nicht eingeplant haben. Wenn Ihr Team einen breiteren elektrischen Kontext benötigt, vergleichen Sie mit Piezo-Treiberelektronik und Integrationsanleitung.

FAQ zur technischen Bewertung

Wie hoch ist Ihre MOQ- und Probenvorlaufzeit für die technische Bewertung?

Für gezielte Keramikprojekte können technische Muster zur Validierung arrangiert werden. MOQ beginnt bei Pilotmengen und hängt von der Geometriekomplexität, dem Werkzeugstatus und dem Testumfang ab. Die Probenvorlaufzeit wird nach Überprüfung Ihrer Zielfrequenz, Apertur und Ihres Betriebsmediums bestätigt.

Welche Parameter können für OEM-Projekte angepasst werden?

Zu den häufig angepassten Elementen gehören die Geometrie (Krümmungsradius, Apertur, Dicke), das Elektrodenlayout, das Resonanzzielfenster und Empfehlungen für Montagegrenzen. Für den Abgleich auf Systemebene definieren die Teams normalerweise gemeinsam das elektrische Band, das Lademedium und die mechanischen Einschränkungen.

Wie sind Ihre Lieferzeiten und welche Testberichte können Sie bereitstellen?

Lieferfristen hängen davon ab, ob für die Konstruktion Standardwerkzeuge oder neue Werkzeuge verwendet werden. Typische technische Unterstützung umfasst Impedanzdaten, über die Proben verteilte Resonanzmerkmale und vereinbarte Verifizierungsaufzeichnungen für eingehende Inspektionen und Integrationsprüfungen.

Fordern Sie technische Unterstützung an

Wenn Sie fokussierte Keramik für eine neue Treiberarchitektur evaluieren, teilen Sie unserem Technikteam Ihr Betriebsband, Ihr Lastmedium und Ihre Integrationsbeschränkungen mit.
