Welche Angaben benötigen Sie für die Auswahl einer Komponente?

Senden Sie Zeichnung, Abmessungen und Toleranzen, Elektrodenanordnung, Polarisation, elektrische Zielwerte, Einbau und Menge. Anforderungen an die Gesamtbaugruppe werden getrennt vom einzelnen Keramikelement bewertet.

Belegen die Katalogdaten die Leistung des fertigen Geräts?

Nein. Sensorverhalten, Audioübertragung, Vernebelung und mechanische Ergebnisse müssen mit Ansteuerung, Einbau und Last im vollständigen Aufbau geprüft werden.

Wie werden Muster, Mindestbestellmenge und Lieferzeit festgelegt?

Musterverfügbarkeit, Mindestbestellmenge, Lieferzeit und Prüfunterlagen werden nach Prüfung der gewählten Ausführung und des Projektumfangs bestätigt.

Zurück zu den Produkten

Das Foto zeigt eine Komponentenausführung. Den Liefergegenstand anhand der endgültigen Zeichnung bestätigen.

25 mm Verneblerbaugruppe mit Anschlussleitungen, 1.7 MHz

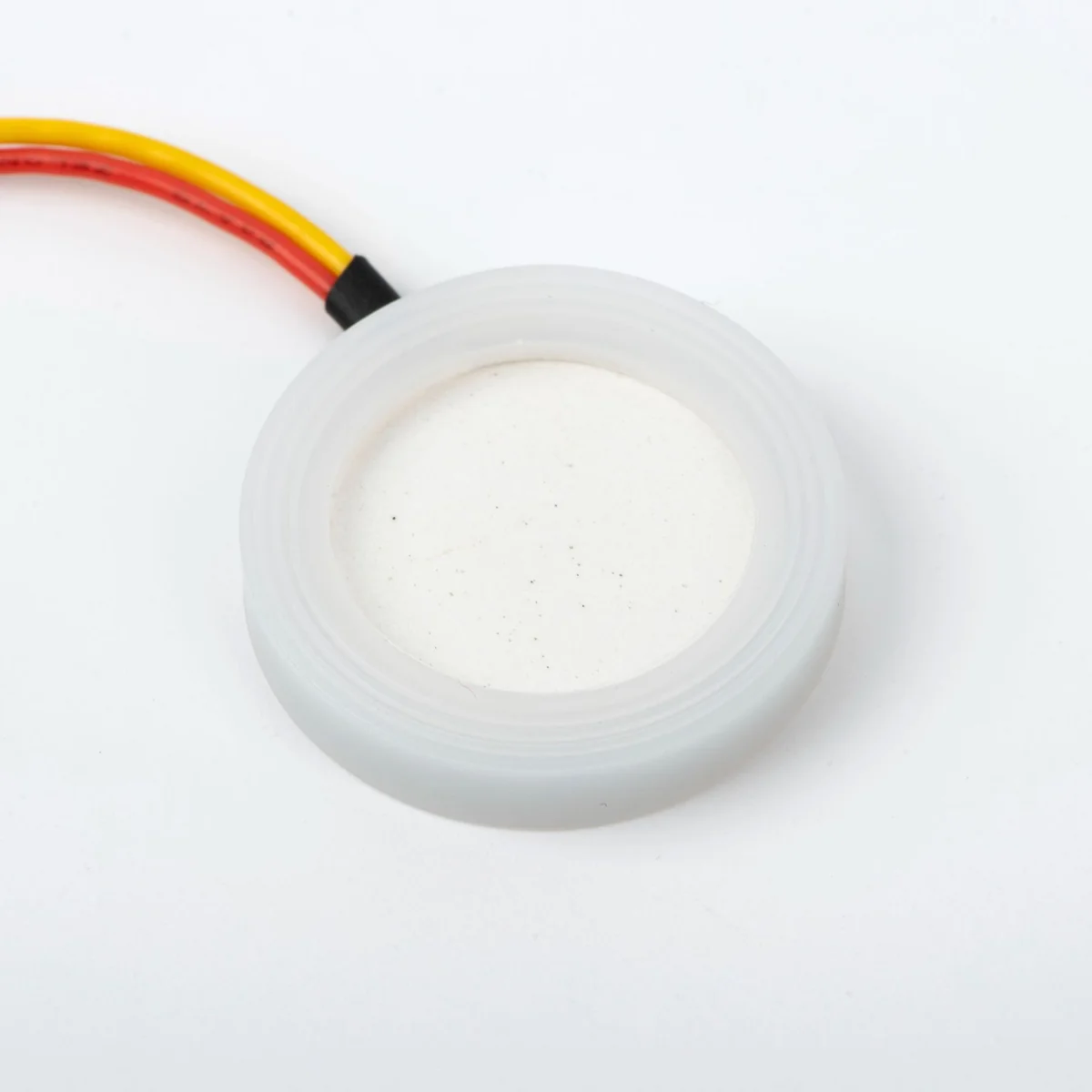

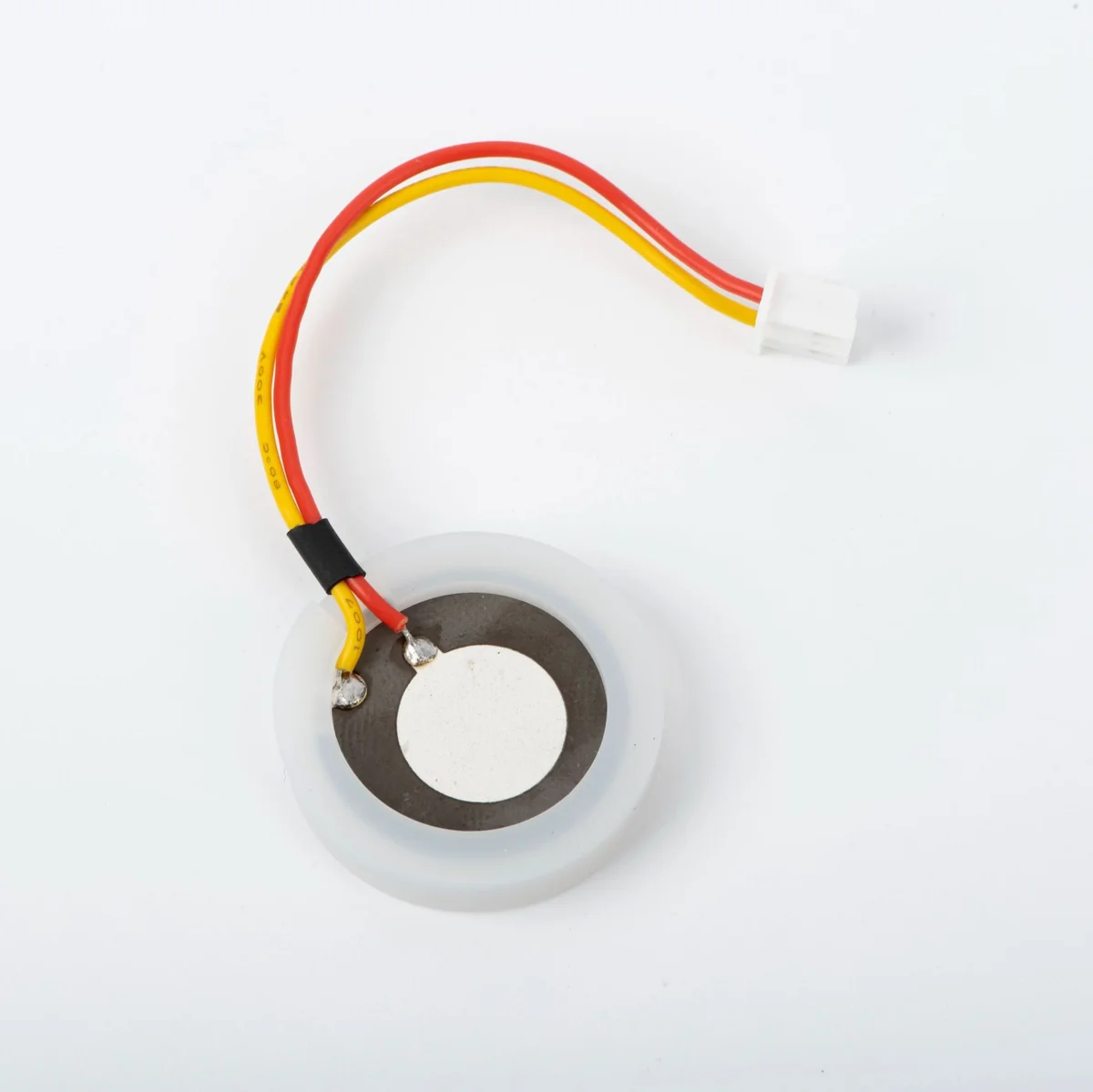

Bedrahtete Verneblerbaugruppe mit rundem Keramikelement, umlaufendem Montagering und zweipoligem Steckverbinder. Das Nennformat 25 mm bei 1.7 MHz ist für die Integration in eine abgestimmte Befeuchterbaugruppe vorgesehen.

Lieferung als KomponenteAnsteuerbedingungen prüfenZeichnungsprüfung

Technische Spezifikationen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Leistungsdaten

Nennformat25 mm

Nennfrequenz1.7 MHz

Nennlänge der Anschlussleitungen100 mm

Mechanik

EinbauausführungRundes Element mit umlaufendem Montagering

Integration

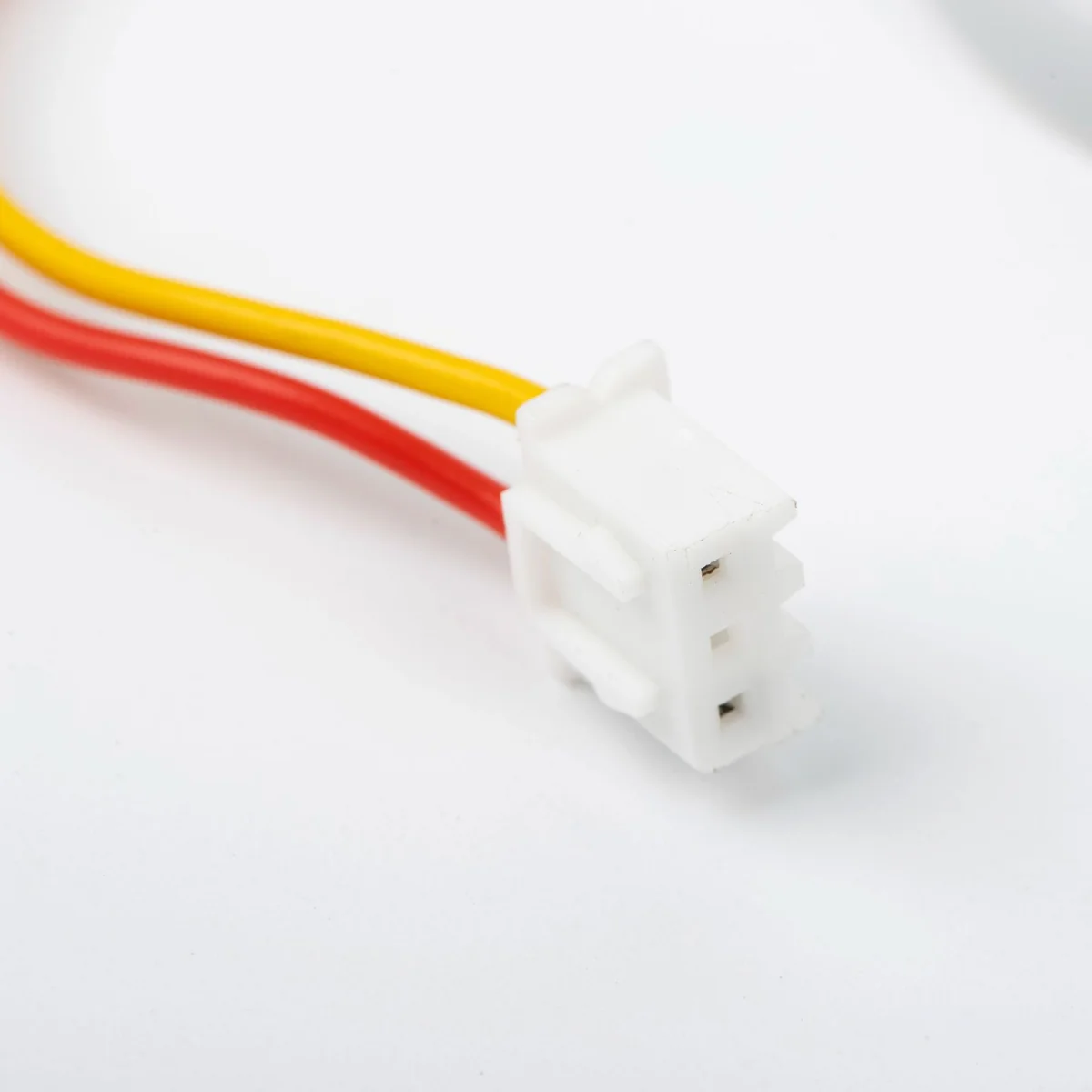

AnschlussausführungZwei Leitungen mit zweipoligem Steckverbinder

Beschaffung

MOQ / MusterregelungMindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt.

ProbenvorlaufzeitDie Musterlieferzeit wird nach Prüfung von Material, Elektroden, Maßen und elektrischen Anforderungen bestätigt.

ProduktionsvorlaufzeitDie Produktionslieferzeit wird nach Bestätigung von Auftragszeichnung, Validierungsumfang und Menge angeboten.

AnpassungsumfangÄnderungen an Keramikgeometrie, Elektrodenmuster, elektrischen Zielwerten und Montageschnittstelle erfordern eine Zeichnungs- und Machbarkeitsprüfung.

Verfügbare Dokumente und BerichteBenötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Einsatzbereiche

•Baugruppen für Ultraschallbefeuchter.
•Integration bedrahteter Vernebler und Abstimmung der Ansteuerung.

Merkmale

✔Bedrahtete Baugruppe mit festgelegter Steckerschnittstelle.
✔Montagering und Keramikfläche sind von beiden Seiten abgebildet.
✔Leitungen, Stecker und Einbaumaße gemeinsam abstimmen.

Anwendungen

•Baugruppen für Ultraschallbefeuchter.
•Integration bedrahteter Vernebler und Abstimmung der Ansteuerung.

Unterstützung bei der Komponentenauswahl

Senden Sie Bauteilzeichnung, Maße und Toleranzen, Elektroden- und Polarisationsanforderungen, Ansteuerbedingungen, vorgesehenen Aufbau und Menge.

Häufig gestellte Fragen

Ingenieurwerkzeuge und Lieferantenressourcen

Resonanzfrequenz und Kapazität berechnen

Übliche PZT-Entwurfsparameter vor einer Anfrage abschätzen.

Lieferantenkompetenzen prüfen

Materialkontrolle, Anpassungsumfang und technische Unterstützung ansehen.

PZT-Materialien vergleichen

Werkstoffklassen und Auswahlkriterien prüfen.

Engineering-Links

Alle piezoelektrischen Komponenten ansehen

Durchsuchen Sie die größere Produktfamilie und vergleichen Sie benachbarte Modelle.

Das könnte Ihnen auch gefallen

20 mm Verneblerscheibe mit Anschlussleitungen, 2.4 MHz

Keramische 20-mm-Verneblerscheibe mit Anschlussleitungen und zweipoligem Steckverbinder. Die 2.4-MHz-Ausführung ist für eine passende Ultraschall-Vernebleransteuerung vorgesehen.

Spezifikationen und Angebot anfragen

Stimmen Sie die gewählte Ausführung, den Prüfbedarf und den Lieferumfang mit uns ab. Mindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt. Benötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Integration und Spezifikationen prüfen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Die Bezeichnung 25 mm beschreibt das Nennformat der Baugruppe. Gesamtmaße, Ringmaterial, Oberflächenaufbau und elektrische Abnahmekriterien werden durch die freigegebene Zeichnung bestimmt.

• Keramikdurchmesser und gesamten Montageringdurchmesser getrennt bestätigen.
• Ringmaterial, benetzten Oberflächenaufbau und Dichtung festlegen.
• Ansteuerung auf vereinbarte Frequenz, Impedanz und Kapazität abstimmen.
• Vor dem Leistungsvergleich Flüssigkeit, Temperatur, Wassertiefe und Einschaltdauer festlegen.
