Das Foto zeigt eine Komponentenausführung. Den Liefergegenstand anhand der endgültigen Zeichnung bestätigen.

20 mm Verneblerscheibe mit Anschlussleitungen, 2.4 MHz

Keramische 20-mm-Verneblerscheibe mit Anschlussleitungen und zweipoligem Steckverbinder. Die 2.4-MHz-Ausführung ist für eine passende Ultraschall-Vernebleransteuerung vorgesehen.

Lieferung als KomponenteAnsteuerbedingungen prüfenZeichnungsprüfung

Technische Spezifikationen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Leistungsdaten

Nennfrequenz2.4 MHz

Mechanik

Nenndurchmesser20 mm
Nenndicke der Keramik0.85 mm

Integration

AnschlussausführungZwei Anschlussleitungen mit zweipoligem Steckverbinder

Beschaffung

MOQ / MusterregelungMindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt.
ProbenvorlaufzeitDie Musterlieferzeit wird nach Prüfung von Material, Elektroden, Maßen und elektrischen Anforderungen bestätigt.
ProduktionsvorlaufzeitDie Produktionslieferzeit wird nach Bestätigung von Auftragszeichnung, Validierungsumfang und Menge angeboten.
AnpassungsumfangÄnderungen an Keramikgeometrie, Elektrodenmuster, elektrischen Zielwerten und Montageschnittstelle erfordern eine Zeichnungs- und Machbarkeitsprüfung.
Verfügbare Dokumente und BerichteBenötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Einsatzbereiche

  • •Baugruppen für Ultraschallbefeuchter.
  • •Entwicklung von Verneblerkomponenten mit passender 2.4-MHz-Ansteuerung.

Merkmale

  • ✔Kompakte bedrahtete Ausführung für Verneblerbaugruppen.

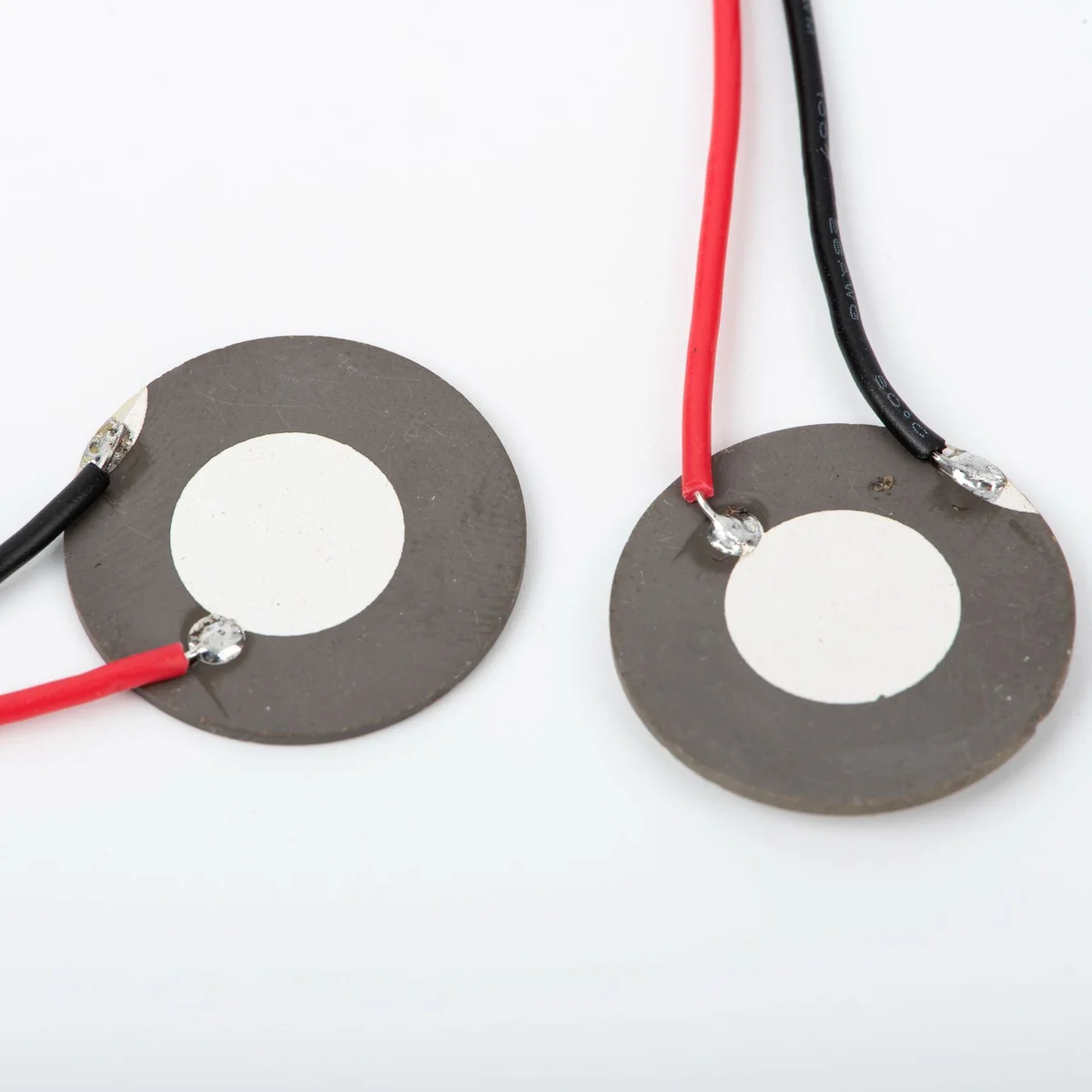

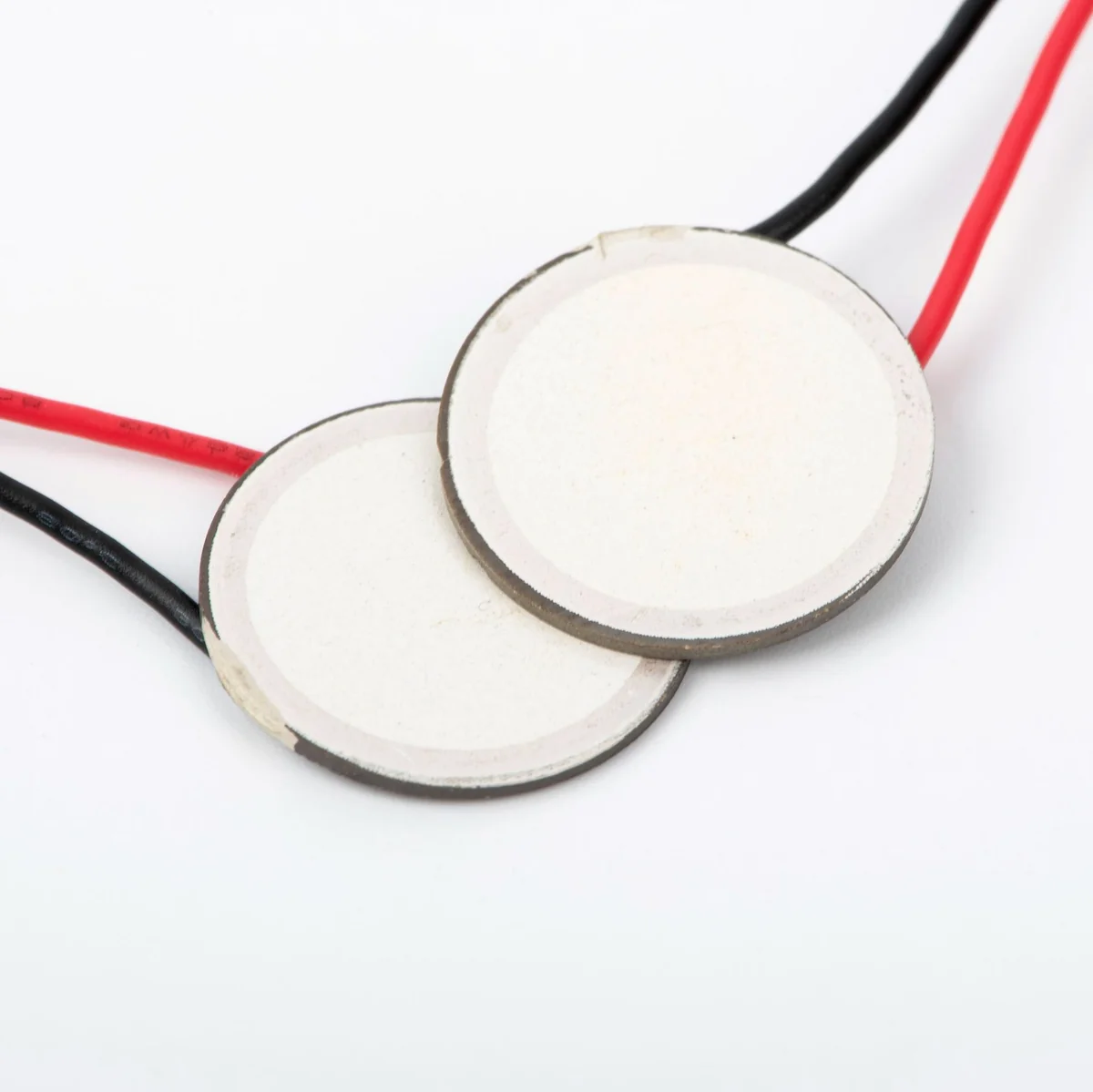

  • ✔Die Fotos zeigen die Kontaktgeometrie von Vorder- und Rückseite.

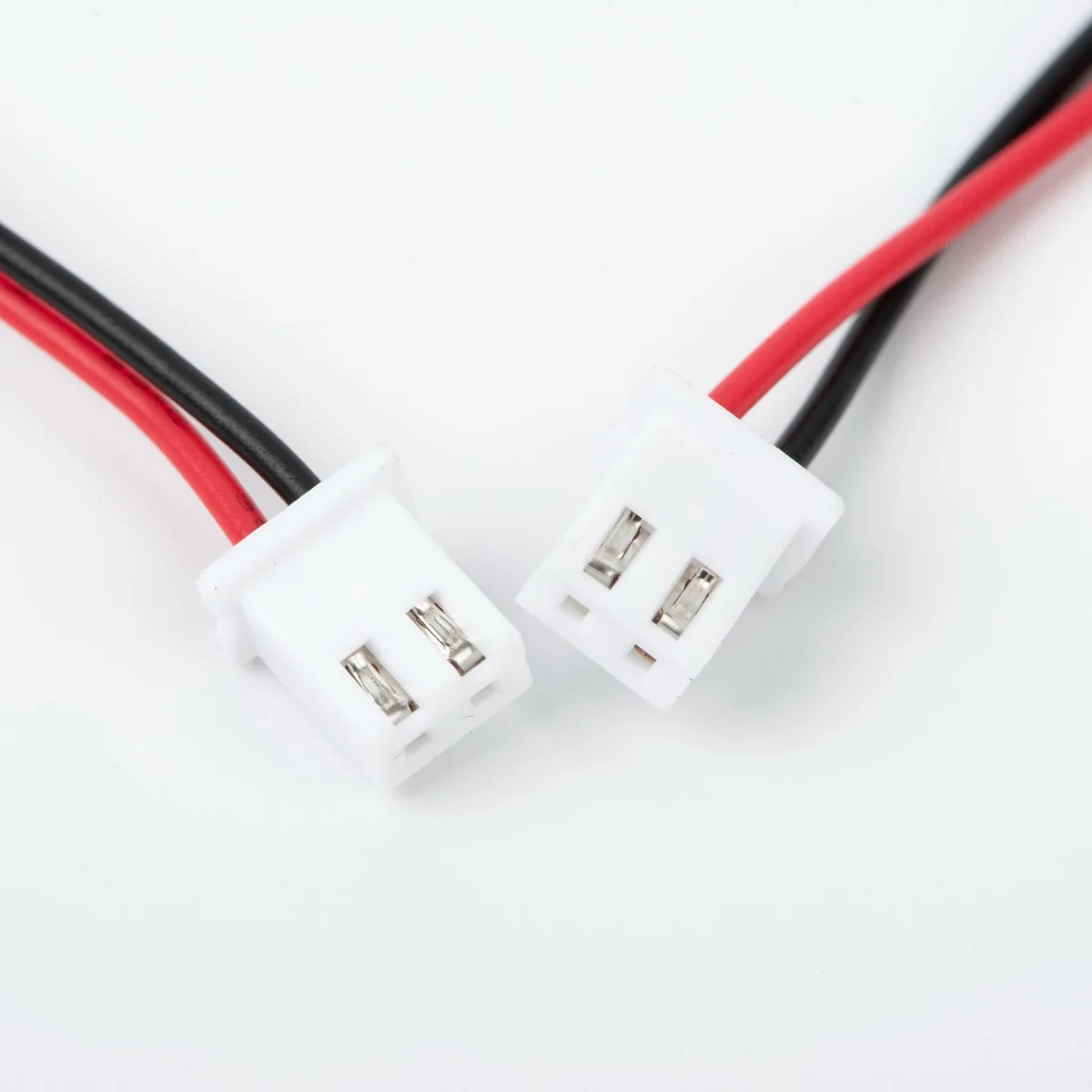

  • ✔Steckverbinder und Leitungen können mit der Baugruppenzeichnung festgelegt werden.

Anwendungen

  • •Baugruppen für Ultraschallbefeuchter.
  • •Entwicklung von Verneblerkomponenten mit passender 2.4-MHz-Ansteuerung.

Unterstützung bei der Komponentenauswahl

Senden Sie Bauteilzeichnung, Maße und Toleranzen, Elektroden- und Polarisationsanforderungen, Ansteuerbedingungen, vorgesehenen Aufbau und Menge.

Häufig gestellte Fragen

Spezifikationen und Angebot anfragen

Stimmen Sie die gewählte Ausführung, den Prüfbedarf und den Lieferumfang mit uns ab. Mindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt. Benötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Integration und Spezifikationen prüfen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Nennmaße und Nennfrequenz dienen der Vorauswahl. Elektrische Ansteuergrenzen, Flüssigkeitsverträglichkeit und Vernebelungsrate werden für den vereinbarten Aufbau und die Prüfbedingungen festgelegt.

  • • Frequenztoleranz, Impedanz und Kapazität mit der vorgesehenen Ansteuerung bestätigen.
  • • Spannungsverlauf, Flüssigkeit, Wassertiefe und Einbaubedingungen angeben.
  • • Material der benetzten Oberfläche, Leitungslänge und Steckerbelegung bestätigen.
