Welche Angaben benötigen Sie für die Auswahl einer Komponente?

Senden Sie Zeichnung, Abmessungen und Toleranzen, Elektrodenanordnung, Polarisation, elektrische Zielwerte, Einbau und Menge. Anforderungen an die Gesamtbaugruppe werden getrennt vom einzelnen Keramikelement bewertet.

Belegen die Katalogdaten die Leistung des fertigen Geräts?

Nein. Sensorverhalten, Audioübertragung, Vernebelung und mechanische Ergebnisse müssen mit Ansteuerung, Einbau und Last im vollständigen Aufbau geprüft werden.

Wie werden Muster, Mindestbestellmenge und Lieferzeit festgelegt?

Musterverfügbarkeit, Mindestbestellmenge, Lieferzeit und Prüfunterlagen werden nach Prüfung der gewählten Ausführung und des Projektumfangs bestätigt.

Zurück zu den Produkten

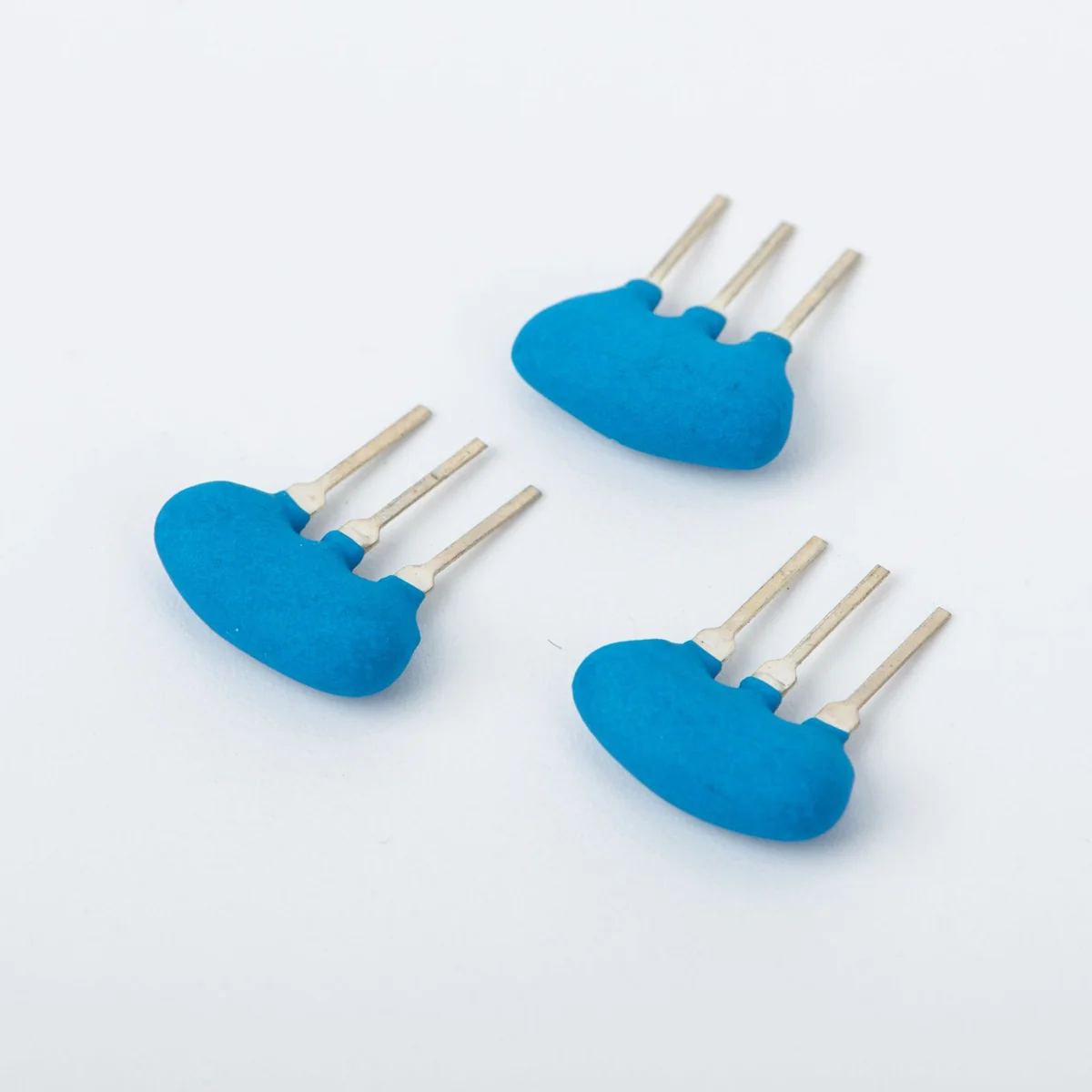

Das Foto zeigt eine Komponentenausführung. Den Liefergegenstand anhand der endgültigen Zeichnung bestätigen.

Keramikfilter mit Anschlussdrähten

Keramikfilter mit drei Anschlussdrähten für frequenzselektive elektronische Schaltungen. Das gekapselte Bauteil wird zusammen mit der benötigten Mittenfrequenz sowie Quell- und Lastimpedanz ausgewählt.

Lieferung als KomponenteAnsteuerbedingungen prüfenZeichnungsprüfung

Technische Spezifikationen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

Leistungsdaten

GehäuseausführungGekapseltes Bauteil mit drei Anschlussdrähten

Nennfrequenzreferenz4 MHz

Mechanik

EinbauausführungAnschlussdrähte zur Durchsteckmontage

Beschaffung

MOQ / MusterregelungMindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt.

ProbenvorlaufzeitDie Musterlieferzeit wird nach Prüfung von Material, Elektroden, Maßen und elektrischen Anforderungen bestätigt.

ProduktionsvorlaufzeitDie Produktionslieferzeit wird nach Bestätigung von Auftragszeichnung, Validierungsumfang und Menge angeboten.

AnpassungsumfangÄnderungen an Keramikgeometrie, Elektrodenmuster, elektrischen Zielwerten und Montageschnittstelle erfordern eine Zeichnungs- und Machbarkeitsprüfung.

Verfügbare Dokumente und BerichteBenötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Einsatzbereiche

•Frequenzselektive Empfangs- und Signalverarbeitungsschaltungen.
•Filterintegration mit festgelegtem Quell- und Lastnetzwerk.

Merkmale

✔Kompakte gekapselte Ausführung mit Anschlussdrähten.
✔Festgelegte Schnittstelle mit drei Anschlüssen.
✔Frequenz und Abschlussbedingungen werden mit der Zielschaltung gewählt.

Anwendungen

•Frequenzselektive Empfangs- und Signalverarbeitungsschaltungen.
•Filterintegration mit festgelegtem Quell- und Lastnetzwerk.

Unterstützung bei der Komponentenauswahl

Senden Sie Bauteilzeichnung, Maße und Toleranzen, Elektroden- und Polarisationsanforderungen, Ansteuerbedingungen, vorgesehenen Aufbau und Menge.

Häufig gestellte Fragen

Ingenieurwerkzeuge und Lieferantenressourcen

Resonanzfrequenz und Kapazität berechnen

Übliche PZT-Entwurfsparameter vor einer Anfrage abschätzen.

Lieferantenkompetenzen prüfen

Materialkontrolle, Anpassungsumfang und technische Unterstützung ansehen.

PZT-Materialien vergleichen

Werkstoffklassen und Auswahlkriterien prüfen.

Engineering-Links

Alle piezoelektrischen Komponenten ansehen

Durchsuchen Sie die größere Produktfamilie und vergleichen Sie benachbarte Modelle.

Spezifikationen und Angebot anfragen

Stimmen Sie die gewählte Ausführung, den Prüfbedarf und den Lieferumfang mit uns ab. Mindestbestellmenge und Musterverfügbarkeit werden nach Prüfung von Zeichnung, Ausführung und gewünschter Menge bestätigt. Benötigte Zeichnungen, Spezifikationsstände und verfügbare elektrische oder chargenbezogene Prüfunterlagen werden mit dem Angebot bestätigt.

Integration und Spezifikationen prüfen

Vorläufige Katalogangaben. Alle konstruktionskritischen Werte vor der endgültigen Auslegung mit der Technik bestätigen.

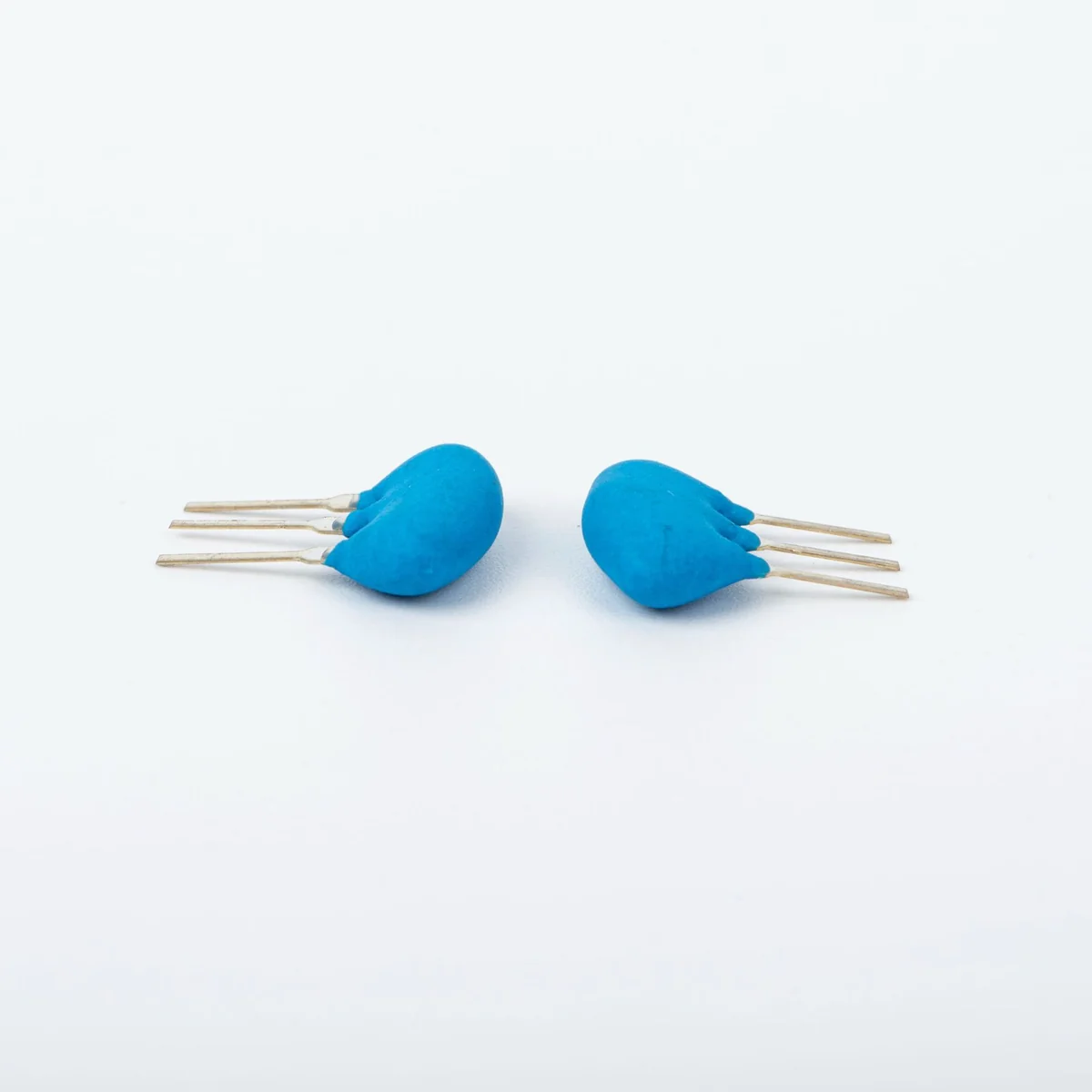

Das Gehäusefoto ist repräsentativ. Die freigegebene Spezifikation bestimmt Mittenfrequenz, Bandbreite, Einfügedämpfung, Abschlussimpedanzen und Prüfbedingungen.

• Mittenfrequenz und zulässige Frequenztoleranz angeben.
• Bandbreite, Einfügedämpfung und Sperrdämpfung zusammen mit der Prüfschaltung definieren.
• Anschlussbelegung, Gehäusemaße sowie Quell- und Lastimpedanz bestätigen.
