Atomizer의 믿을 수 없을 만큼 단순함: 가정용 가습기부터 규제 장치까지
빠른 답변: 피에조 분무기 성능은 주파수 이상의 요소로 제어됩니다. PZT 세라믹 등급, 디스크 또는 링 형상, 메시 커플링, 전극 설계 및 배치 테스트는 모두 액적 크기, 열 부하, 출력 안정성 및 장치 안전에 영향을 미칩니다.
중요한 배경을 보려면 검토하세요. PZT이(가) 무엇인가요? 및 소프트 대 하드 PZT 선택. 구성요소 옵션에 대해서는 Yujie의 문서를 참조하세요. 맞춤형 압전 디스크 공급업체 range.
"초음파 분무기"라는 용어를 들으면 일반적인 가정용 가습기가 소리 없이 차가운 안개 기둥을 공기 중으로 밀어내는 모습을 떠올릴 수 있습니다. 이 장치는 보다 까다로운 의료 장치 및 산업용 원자화 시스템에서 볼 수 있는 것과 동일한 기본 진동 원리를 사용하지만 설계 요구 사항은 매우 다릅니다. 이것이 바로 구성 요소의 믿을 수 없을 만큼 단순함입니다.
소비자 시장은 단순한 "5V USB 초음파 미스트 제조기" 보드부터 대량 생산되는 "가습기 액세서리"에 이르기까지 저렴한 플러그 앤 플레이 구성 요소로 포화 상태입니다. 이는 향기를 발산하거나 작은 방에 수분을 추가하는 등 의도된 목적에 완벽하게 적합합니다. 이러한 응용 분야에서는 요구 사항이 낮고 실패 비용이 불편합니다.
그러나 이 동일한 핵심 기술은 분무기 장치 설계, 산업용 코팅 시스템, 미세 유체 전달 및 전자 제조와 같은 정밀 엔지니어링 응용 분야에도 사용됩니다. 이러한 시스템에서 미스트 출력은 눈에 보이는 연기보다 훨씬 더 많은 것에 의존합니다.
제품 디자이너, R&D 엔지니어 또는 조달 관리자의 경우 주요 위험은 이러한 두 가지 구성 요소 범주가 상호 교환 가능하다고 가정하는 것입니다. 정밀 응용 분야에서는 피에조 분무기 세라믹 요소 완전한 시스템의 일부로 지정되어야 합니다. 재료, 형상, 전극 패턴, 결합 방법, 액체 접촉 설계 및 구동 전자 장치가 모두 상호 작용합니다.
핵심 기술 이해하기: 정밀 원자화 메커니즘
품질의 중요한 차이를 이해하려면 먼저 핵심 메커니즘을 이해해야 합니다. 단순한 디퓨저이든 의료 기기이든 이 기술은 정교하고 균일한 미스트를 생성하는 정교한 원리에 의존합니다.
압전 원리("엔진")
모든 장치의 핵심은 역압전 효과입니다. 전문화된 압전 세라믹 요소는 AC 전기 입력을 받습니다. 그런 다음 세라믹 요소는 고주파수로 진동하여 분무 시스템에 사용되는 기계적 에너지를 생성합니다.
메쉬 기술("노즐")
대부분의 최신 고정밀 분무기에서 이 압전 엔진은 "미세 다공성 분무기" 디스크와 결합됩니다. 종종 금속으로 만들어진 이 디스크는 수백 또는 수천 개의 미세한 구멍, 즉 "미세 구멍"이 천공된 첨단 기술의 "메쉬 플레이트"입니다.
초음파 진동은 맞춤형 압전 디스크 요소 이 메시 디스크로 전송됩니다. 초당 수천 번 발생하는 이 빠른 진동은 효과적으로 고주파 펌프 역할을 하여 작은 구멍을 통해 액체 유체를 밀어냅니다. 이 "스크리닝" 작업은 액체를 "작은 물방울이나 안개"로 분해하는 것입니다. 그 결과 "크기와 분포가 매우 균일한" 에어로졸이 탄생했습니다. 이러한 정밀도는 핵심적인 기술적 이점입니다. "메쉬 디스크의 구멍 수와 구멍 크기는 물방울 크기와 유속을 결정하는 핵심 요소입니다."

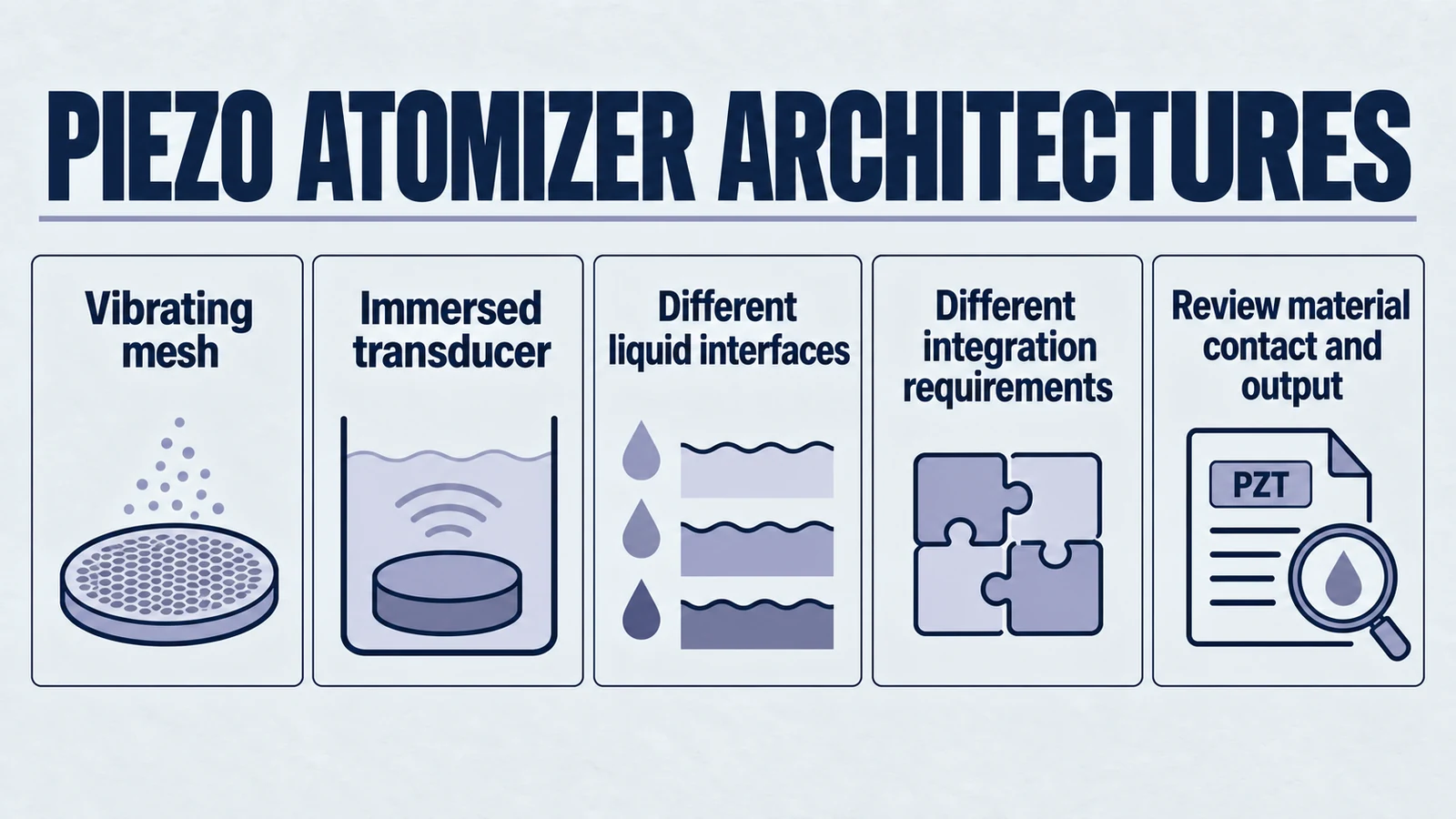

중요한 차이점: 진동 메시와 몰입형 변환기
고부가가치 제품을 설계하는 엔지니어의 경우 모든 "초음파 분무기"가 동일한 메커니즘을 사용하는 것은 아니라는 점을 이해하는 것이 중요합니다. 진동 메시 기술은 기존의 고전력 침수형 변환기 설계와 근본적으로 다릅니다.
- 고주파 침수형 변환기: 이 방법에서 피에조 "태블릿"은 직접 침수됨 액체 탱크에. 이는 매우 높은 주파수(예: ~1.6 MHz)로 진동하여 유체를 통해 전파되는 "음파"를 생성합니다. 이 에너지는 표면의 액체를 "분할"하여 안개를 뿌리는 "음향 제트"를 생성합니다. 민감한 응용 분야의 중요한 결함은 이 고에너지, 고주파 공정이 액체를 가열하다, 잠재적으로 최대 45°C.
- 진동 메쉬 기술: 많은 소형 정밀 설계에서는 피에조 액츄에이터 은 미세 천공된 멤브레인에 결합되고 완성된 어셈블리는 유체 경로를 제어합니다. 이 아키텍처는 몰입형 설계에 비해 열 부하를 줄일 수 있지만 최종 동작은 전체 장치에서 검증되어야 합니다.
온도 무결성이 필수적인 민감한 의약품, 생물학적 제제 또는 화학 물질과 관련된 응용 분야의 경우 "침수" 방법은 시작하지 않습니다. 진동 메쉬 기술은 유일한 논리적 선택이므로 이 두 기술 간의 구별을 중요한 첫 단계 설계 결정으로 만듭니다.
| Feature | 진동 메쉬 기술(현대 정밀) | 고주파 침수형 변환기(고전력) |
|---|---|---|
| 작동 원리 | 진동막을 통한 기계적 압출 | 침지된 정제를 통한 "음향 제트" |
| 액체 무결성 | 액체의 가열이나 변형이 없음 | 액체가 가열됩니다(최대 45°C). |
| 전력 소비 | 매우 낮음(예: ~3W) | 매우 높음(예: ~64W) |
| 액적 크기 제어 | 정확합니다. 메쉬 구멍 크기로 정의 | 변조가 적습니다. 주파수로 고정 |
| Reliability | 활성 피에조 소자는 액체로부터 격리됩니다. | 활성 요소는 물에 잠겨야 합니다. 파손 위험 |
| 이상적인 애플리케이션 | 분무기 장치 설계, 정밀 코팅, 액체 전달 제어 | 고출력 산업용 세척, 대면적 포깅 |
애플리케이션 품질 격차: "충분히 좋음"이 위험할 정도로 부적절할 때
분무기 유형 간의 기술적 차이는 이야기의 첫 번째 부분에 불과합니다. 두 번째로 더 중요한 차이점은 품질, 추적성 및 재료 과학 중 하나입니다. 소비자 등급 구성 요소와 의료/산업 등급 구성 요소 사이의 격차는 점진적인 단계가 아닙니다. 그것은 거대한 틈이다.
Nebulizer 설계의 필수 요소: 접촉 경로 및 정밀한 액적 크기
분무기 장치 프로그램에서 원자화 섹션은 규제된 완제품 장치의 일부입니다. 장치 제조업체는 일반적으로 에어로졸 출력, 물방울 크기 분포, 액체 경로 재료, 세척 방법 및 문서를 검증합니다. 피에조 세라믹 요소는 안정적인 주파수, 반복 가능한 진동 및 추적 가능한 재료 데이터를 통해 이 작업에 기여합니다.
검증되지 않은 저품질 구성 요소를 사용할 때 발생할 수 있는 위험은 실용적이고 비용이 많이 듭니다.
- 성능 변화: 일관되지 않은 세라믹 특성은 진동 동작을 변화시키고 추가 재설계 또는 검증 주기를 강제할 수 있습니다.
- 재료 문서화 격차: 부품 공급업체가 세라믹 재료, 코팅, 접착제 또는 배치 기록을 문서화할 수 없는 경우 완성된 장치 팀은 시스템 수준 검토를 위한 증거가 적습니다.
산업 필수 요소: 내구성, 성능 및 신뢰성
산업 부문에서는 견고성에 대한 요구가 높아지고 있습니다. "산업용 코팅", "공정 제어" 및 "정밀 스프레이 기계"와 같은 응용 분야에서는 맞춤형 압전 세라믹 요소 과부하 상태에서도 연중무휴로 안정적으로 작동해야 합니다.
구성 요소는 예상되는 구동 수준, 열 부하 및 액체 화학에 맞게 설계되어야 합니다. 고장이 나거나 표류하는 구성 요소는 라인 가동 중단 시간, 재료 낭비, 일관되지 않은 코팅 품질을 의미할 수 있습니다.
소비자 난제: 바닥을 향한 경쟁
규제 대상 장치와 산업 응용 분야 모두 가습기, 아로마 디퓨저, 페이셜 미스터에서 볼 수 있는 소비자 등급 구성 요소와 대조됩니다. 이러한 구성 요소는 저렴한 비용으로 설계되었으며 OEM 프로그램에서 예상되는 재료 추적성, 로트 기록 또는 장기 듀티 사이클 테스트를 포함하지 않을 수 있습니다.
전문 엔지니어나 설계자의 위험은 상용 부품의 사양 시트가 제어 수준이 높은 부품과 현혹적으로 유사해 보일 수 있다는 것입니다. 글로벌 시장의 공급업체는 초기 요구 사항을 충족하는 것으로 보이는 "20mm 초음파 원자화 칩 1.7MHz"을 나열할 수 있습니다. 그러나 사양서에는 재료 출처, 생산 관리, 코팅 세부 정보 또는 배치 수준의 전기적 동작이 표시되지 않을 수 있습니다.
Yujie의 차이점: 재료 수준의 엔지니어링 안전 및 성능
공급업체 구분이 전체 설계 프로세스에서 가장 중요한 결정이 되는 부분입니다. "애플리케이션-품질 격차"는 성능뿐만 아니라 검증 가능한 품질, 재료 과학 및 추적성을 기반으로 하는 제조 프로세스를 통해 메워집니다.
PZT 문제: 부품 공급망의 숨겨진 위험
분무기의 핵심 "엔진"인 압전 세라믹 요소는 가장 일반적으로 납 지르콘 티타네이트(PZT)로 만들어집니다. 이름에서 알 수 있듯이 이 고성능 소재에는 lead.
PZT 세라믹이 액체 경로 근처에서 사용되는 경우 완성된 장치 설계에서는 세라믹이 절연, 코팅, 캡슐화 또는 습식 경로 외부에 있는지 정의해야 합니다. 이것은 슬로건이 아니라 시스템 설계 문제입니다. 부품 공급업체는 추적 가능한 세라믹 재료, 안정적인 제조, 코팅 및 전극에 대한 명확한 커뮤니케이션을 제공하여 이를 지원할 수 있습니다.
핵심 문제는 단일 레이블로 해결되지 않습니다. 추적성, 재료 선택, 격리 전략 및 완성된 장치 검증이 필요합니다. 그렇기 때문에 Yujie의 지원은 세라믹 소재에서 시작하여 기하학, 전극 및 테스트 데이터 논의를 통해 계속됩니다.
Yujie 솔루션: 재료 우선, 검증 가능한 품질 접근 방식
Yujie Piezo의 전체 철학은 이러한 위험을 완화하고 검증 가능한 성능을 제공하는 데 기반을 두고 있습니다. 이는 세 가지 주요 차별화 요소를 통해 달성됩니다.
- 재료 우선 디자인: Yujie는 모든 용도에 맞는 단일 상품을 제공하지 않습니다. 프로젝트에 견고한 하드가 필요한지 여부에 관계없이 구성 요소는 재료부터 엔지니어링됩니다. PZT-8 또는 고감도 PZT-5A/PZT-5H.
- 접촉 경로 지원: Yujie는 고객의 완성된 장치 재료 검토를 지원하기 위해 세라믹 재료 및 배치 문서를 제공할 수 있습니다. 완전한 접촉 경로 결정은 장치 설계 및 검증 프로세스에 속합니다.
- 검증 가능한 품질: 기술 구매자에게 유용한 품질 데이터는 마케팅 문구가 아닌 실질적인 증거입니다.
- ISO 9001-인증됨: 문서화된 품질 관리 시스템은 반복 가능한 생산 및 시정 조치 원칙을 지원합니다.
- 전체 자재 추적성: 추적 가능한 원자재 및 배치 기록은 고객이 프로토타입 및 이후 생산 로트에 사용된 것이 무엇인지 이해하는 데 도움이 됩니다.
- 전기 테스트 데이터: 커패시턴스, 공진 동작, 임피던스 및 관련 검사를 통해 고객은 샘플을 보다 명확하게 비교할 수 있습니다.
이 접근 방식은 정확하고 검증된 자료를 특정 적용 분야에 일치시켜 최종 사용자의 전체 프로젝트 위험을 줄이는 것으로 요약됩니다.
| 신청 필요 | 유지에 머티리얼 솔루션 | 주요 속성 | 유지에 품질 관리 포인트 |
|---|---|---|---|
| 분무기 장치 / 정밀 에어로졸 | PZT-5A / PZT-5H | 고감도, 안정적, 높은 결합도 | ISO9001-인증 제조, 전체 재료 추적성 및 완제품 검증을 위한 데이터 |
| 고전력 산업용 | PZT-8 | 견고하고 "단단한" PZT, 높은 전력 처리 | ISO9001-인증 제조, 배치 제어 및 전기 테스트 |
| 상품 / 원산지 불명 | 알 수 없는 재료 | 불분명한 재료 및 코팅 기록 | 접촉 경로 검토 및 생산 확장에 대한 불확실성 증가 |
결론: 피에조 분무기는 상품이 아닙니다. 파트너십입니다.
반복 가능한 최종 제품과 다양한 변형 설계의 차이는 종종 단일 구성 요소의 재료 DNA에 달려 있습니다. a의 균일한 미스트 피에조 분무기 세라믹 요소 재료, 기하학, 전극 설계 및 요소 통합 방식에 따라 달라집니다.
규제 대상 장치 및 고성능 산업 분야의 엔지니어 및 제품 설계자에게 압전 분무기 공급업체 선택은 단순한 조달 결정이 아닙니다. 공급업체의 품질 관리 시스템, 자재 추적성 및 엔지니어링 커뮤니케이션은 고객 자체 개발 증거의 일부가 됩니다.
귀하의 애플리케이션은 출처를 알 수 없는 구성 요소에 의존하기에는 너무 중요합니다. 로서 맞춤형 압전 부품 공급업체, Yujie Piezo 엔지니어링 팀은 PZT 재료 선택, 디스크/링/플레이트 형상, 전극 요구 사항 및 샘플 요구 사항을 검토하는 데 도움을 줄 수 있습니다. 지금 바로 문의하세요 분무기, 센서, 세척 또는 맞춤형 초음파 장치 설계 내부의 세라믹 요소에 대해 논의합니다.
