빠른 답변: 압전 초음파 변환기는 일반적으로 더 작고, 더 빠르고, 더 효율적이며, 넓은 주파수 범위에 걸쳐 조정하기가 더 쉽습니다. 자기 변형 변환기는 중공업 환경에서 견고할 수 있지만 더 크고 일반적으로 더 높은 주파수에서는 효율성이 떨어집니다.
Use 압전 대 초음파 변환기 용어 및 PZT 초음파 변환기 선택 재료 선택을 위해.
초음파 변환기는 현대 감지 및 작동 시스템의 기본 구성 요소로, 다양한 산업 분야에서 정확한 제어, 측정 및 통신을 가능하게 합니다. 산업자동화, 로봇제어부터 의료영상까지, 초음파 세척및 유체 흐름 모니터링 등의 역할이 다양하고 신뢰성이 높습니다. 사용 가능한 다양한 유형 중에서 두 가지 주요 기술이 등장했습니다. piezoelectric 그리고 자기왜곡 초음파 변형기. 각 제품에는 고유한 작동 원리, 장점 및 이상적인 사용 사례가 있습니다. 이 블로그에서는 이러한 기술 뒤에 숨은 과학에 대해 자세히 알아보고, 성능 특성을 비교하고, 압전 변환기가 많은 엔지니어링 응용 분야에서 우수한 솔루션을 제공하는 이유를 설명합니다.
기술 이해
압전 초음파 변환기란 무엇입니까?

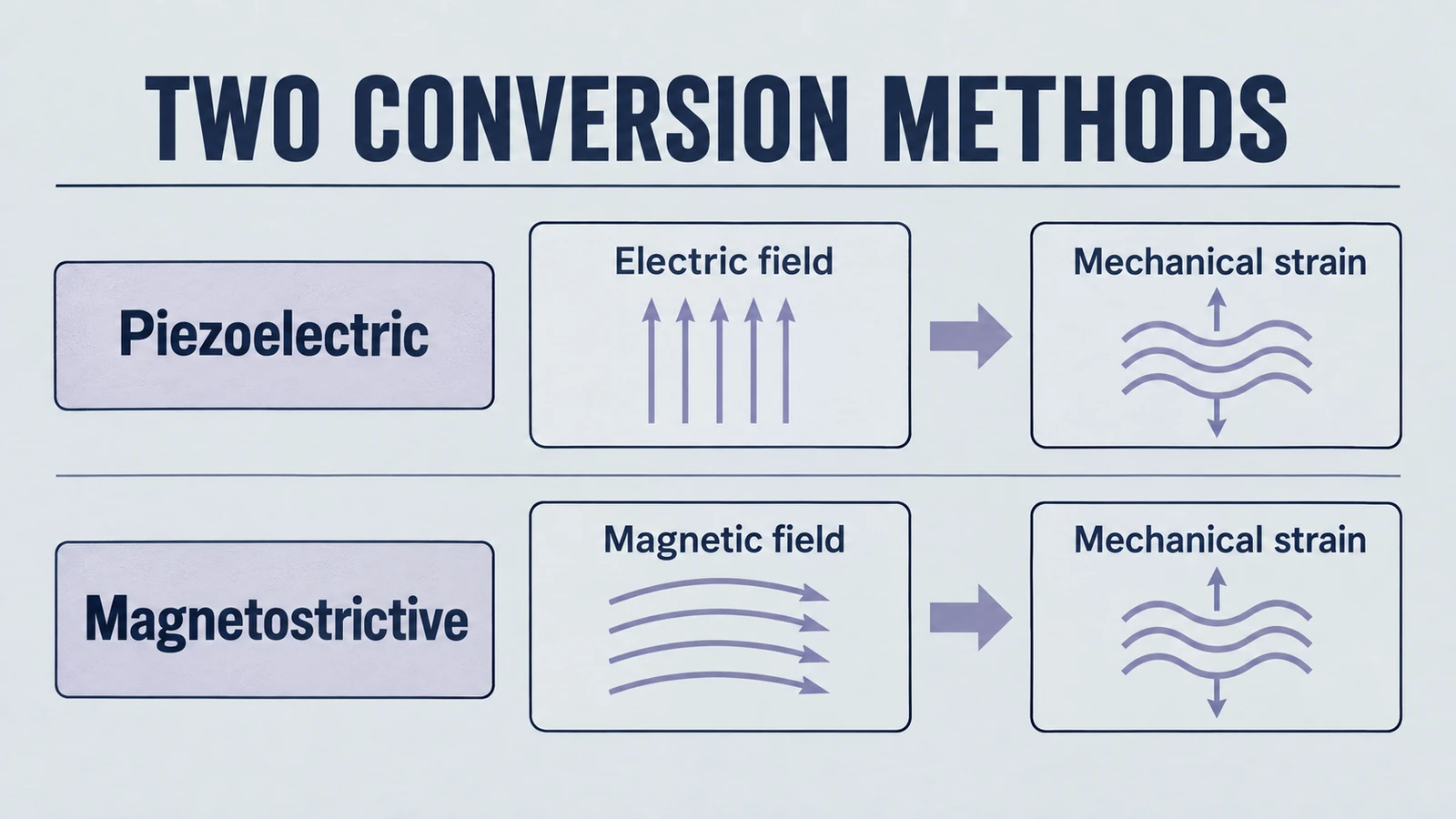

압전 초음파 변환기 압전 효과는 특정 물질이 기계적 응력에 반응하여 전하를 생성하고, 반대로 전기장에 노출되면 기계적 변형을 겪는 물리적 현상을 기반으로 작동합니다. 이러한 재료는 일반적으로 PZT(지르콘산 티탄산 납)과 같은 세라믹은 초음파의 송신기와 수신기 역할을 모두 수행할 수 있습니다. 이 양방향 변환은 매우 효율적이고 응답성이 뛰어나므로 피에조 변환기는 빠른 신호 응답, 높은 정밀도 및 넓은 주파수 적응성을 요구하는 응용 분야에 이상적입니다.
압전 재료는 다양한 모양과 두께로 제조될 수 있으므로 설계자는 공진 주파수, 변위 진폭, 방향 감도와 같은 성능 특성을 맞춤화할 수 있습니다. 이러한 장점으로 인해 의료용 초음파 장치, 자동차 센서, 기포 감지기, 유량계등.
자왜형 초음파 변환기란 무엇입니까?
대조적으로 자기변형 변환기는 자기변형 효과에 의존합니다. 이 공정에서 니켈, 철 기반 합금 또는 Terfenol-D와 같은 고급 희토류 금속과 같은 재료는 자기장의 영향을 받아 모양이 변합니다. 교류 자기장이 가해지면 코어 소재는 초음파 주파수에서 팽창 및 수축하여 음파로 전파되는 기계적 진동을 생성합니다. 이러한 변환기에는 일반적으로 코일(자기장 생성용), 자기변형 코어 및 결합 매체가 포함됩니다.
자기 변형 장치는 견고하고 고전력 출력이 가능하지만 변환 과정에서 기계적 및 자기적 관성이 발생하여 종종 응답 시간이 느려지고 주파수 성능이 낮아지며 에너지 효율성이 감소합니다. 압전 대응물.
피에조 대 자기변형: 주요 차이점 요약
| Feature | 압전 변환기 | 자기변형 변환기 |
|---|---|---|
| 작동 원리 | 압전 효과(전기-기계) | 자기변형 효과(자기-기계적) |
| 재료 | PZT 세라믹 또는 수정 | 니켈, Terfenol-D 또는 기타 합금 |
| 주파수 범위 | 광역(kHz ~ 수십 MHz) | 제한됨(일반적으로 <100 kHz) |
| 응답 시간 | 매우 빠르다 | 보통에서 느림 |
| 에너지 효율성 | High | 보통에서 낮음 |
| 크기 및 폼 팩터 | 소형, 맞춤형 | 코일 및 코어 소재로 인해 더 크고 부피가 커짐 |
| 온도 안정성 | 좋음(재료 선택을 통해 사용자 정의 가능) | 극한 환경에 탁월 |
| 제조 비용 | 볼륨을 낮추세요 | 복잡성 및 재료 비용으로 인해 더 높음 |
| 응용 프로그램 | 이미징, 진단, 센서, 분무기 | 산업용 청소, 용접, 소나 시스템 |
압전 변환기가 종종 성능이 뛰어난 이유
자기변형 변환기의 특정 강점에도 불구하고, 압전 초음파 변형기 대부분의 감지 및 작동 시나리오에서 선호됩니다. 그 이유를 분석해 보겠습니다.
1. 더 넓은 주파수 응답
압전 변환기 수 킬로헤르츠에서 수 메가헤르츠까지 작동할 수 있습니다. 이 넓은 주파수 범위는 고해상도 이미징(의료용 초음파 검사에서 볼 수 있는 것과 같은)과 세밀한 감지를 모두 지원하므로 고급 진단 및 제어 시스템에서 매우 중요합니다.
2. 우수한 폼 팩터 및 소형화
고유의 구조 압전 세라믹 최신 임베디드 시스템, 휴대용 의료용 프로브, 소형 유체 제어 모듈 및 스마트 팩토리 센서에 이상적인 초박형 컴팩트 디자인으로 제조할 수 있습니다.
3. 에너지 절약 및 성능 안정성
변환 중에 에너지 손실을 최소화하는 압전 시스템은 무선 장치, 배터리 구동 기기, 휴대용 감지기와 같이 에너지가 제한된 환경에서 탁월한 성능을 발휘합니다. 이러한 효율성은 열 발생을 줄이고 안정성을 높이며 부품 수명을 연장시킵니다.
4. 재료 조정 가능성 및 엔지니어링 제어
피에조 재료 전력 처리를 위한 높은 Qm 또는 최대 감도를 위한 높은 d33과 같은 애플리케이션별 요구 사항을 충족하기 위해 정밀하게 도핑될 수 있습니다. 엔지니어는 유전 상수, 기계적 컴플라이언스, 공진 주파수와 같은 속성을 맞춤화할 수 있는 엄청난 유연성을 가지고 있습니다.
5. 성숙한 공급망과 경제적인 생산
글로벌 시장 압전 세라믹 확실히 확립되어 비용을 절감하는 규모의 경제를 실현합니다. 이는 자동차 센서, 가전제품, 웨어러블 의료 기기와 같은 대량 생산 시스템에서 특히 중요합니다.
6. 측정 정확도를 위한 깨끗한 신호 프로필
압전 변환기 고조파 왜곡을 줄이면서 더 선명한 파형을 생성합니다. NDT(비파괴 테스트) 및 정밀 계측에서 이러한 명확성은 더 나은 신호 대 잡음비와 더 안정적인 결함 감지로 해석됩니다.
자기 변형 솔루션을 고려해야 하는 경우
Though 압전 변환기 성능 지표가 지배적이기 때문에 자기 변형 기술이 빛나는 경우가 있습니다. 여기에는 다음이 포함됩니다.
- 극한 환경 조건: 자기 변형 코어는 더 높은 기계적 충격, 더 넓은 온도 변화 및 부식성 화학 물질을 견딜 수 있습니다.
- 고강도 산업용: 그들의 견고한 건설복 초음파 용접, 캐비테이션 청소 시스템또는 지속적인 전력 출력을 요구하는 애플리케이션.
- 특정 소나 및 해군 시스템: 자기 특성으로 인해 일부 용도로 사용됩니다. 수중 및 소나 시스템 밀도가 높은 매체를 통한 신호 반사가 중요한 경우.
그러나 이는 압전 설계의 폭넓은 적응성과 다양성에 비하면 틈새 사용 사례입니다.
최종 평결: Piezo가 현대 초음파 분야를 선도합니다.
압전 초음파 변환기와 자기 변형 초음파 변환기의 무게를 측정하는 경우 우선순위를 고려하십시오.
대량의 기계적 견고성이 가장 중요한 매우 견고하거나 특수한 환경에서만 자기 변형 변환기가 더 적합합니다.
대부분의 애플리케이션, 특히 의료 기기, 스마트 센서, 에너지 효율적인 시스템 및 차세대 자동화 애플리케이션의 경우압전 초음파 변형기 강력한 성능, 비용 이점 및 설계 유연성을 제공합니다.
압전 솔루션을 살펴볼 준비가 되셨나요?
Yujie는 고품질을 전문으로 합니다. 압전 변환기, 세라믹 요소및 산업, 의료, 가전제품을 위한 맞춤형 감지 모듈입니다. 1996년부터 쌓은 현장 경험을 바탕으로 맞춤형 지침, 신속한 프로토타이핑, 대량 생산 지원을 제공합니다.
📩 다음 프로젝트를 시작하려면 지금 저희에게 연락하세요: business@szyujie.com
정확하고 안정적이며 혁신적인 초음파 시스템을 함께 구축해 봅시다.
