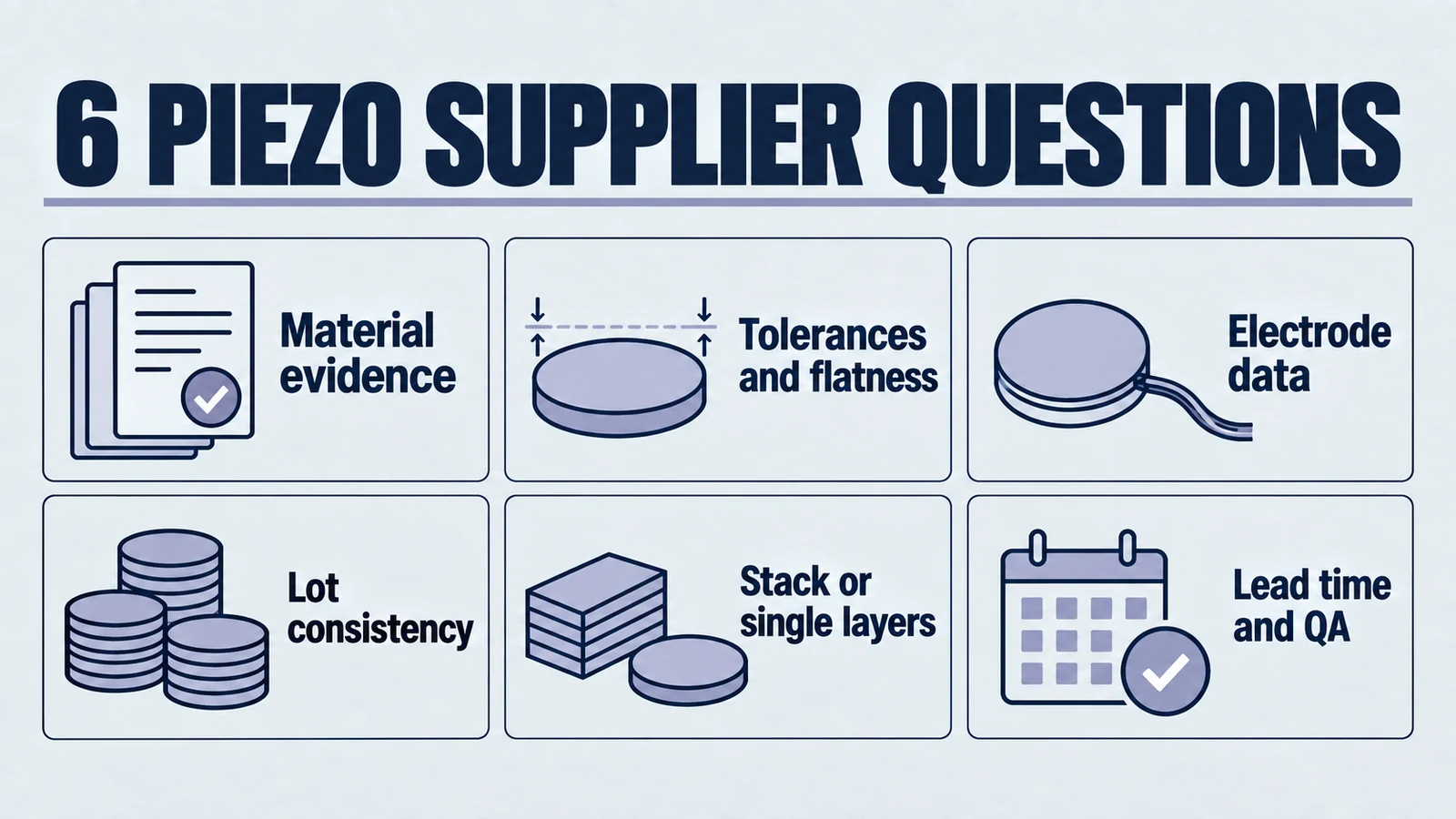

압전 세라믹 조달 체크리스트: 6가지 질문 Must 모든 공급업체에 물어보세요
(그리고 Yujie가 답변을 준비한 이유)
이 체크리스트가 중요한 이유
압전 세라믹 소싱은 not 일반 전자 부품을 구입하는 것과 같습니다. 공식화, 치밀화 또는 전극 증착의 작은 편차는 가청 소음, 불안정한 공명 또는 완전한 장치 오류로 이어질 수 있습니다. 아래 6가지 질문을 하고 위험 신호에 대한 답변을 알면 정보 비대칭성을 뒤집고 영업 전문 용어를 잘라내고 엔지니어링 일정과 예산을 보호할 수 있습니다.
1. 내 용도에 가장 적합한 재료군과 등급은 무엇이며, 이를 어떻게 증명합니까?
실제로 검증하는 내용은 다음과 같습니다. 공급자가 가지고 있는지 여부 완전하고 응용 지향적인 재료 맵 (PZT-5H 대 PZT-8, 소프트 대 하드 등) 및 각 권장 사항을 뒷받침하는 실험실 데이터입니다.
승인 답변: 전기기계적 결합 k의 명확한 비교p, 유전율 ε33T, 기계적 품질 계수 Qm및 ASTM 또는 IEC 준수 테스트 보고서에 대한 참조.
유지 장점: 1996년부터 자체 R&D를 구축하여 P-series portfolio (P-52, P-81, P-85, 맞춤형 하드 PZT-8 변형). 인증된 테스트 보고서는 NDA가 필요하지 않은 모든 로트와 함께 제공됩니다.
2. 생산 규모에서 어떤 치수 공차와 평탄도를 문서화할 수 있습니까?
왜 중요한가: In 스택 액츄에이터 또는 초음파 뿔, 0.02 mm 두께 드리프트는 공진 주파수를 킬로헤르츠 단위로 이동시킵니다. 이는 효율성을 파괴하거나 미용 기기 표준을 깨뜨릴 수 있습니다.
기준: ≤ ±0.01 mm 두께, ≤ 25 mm 디스크 위의 평탄도.
유지 장점: CNC 보조 친환경 가공 및 초음파 래핑 제공 ±0.008 mm 일상적으로(0.1 mm 웨이퍼에서도) 동일한 라인이 생산되기 때문입니다. 의료 변환기 공백.
3. 어떤 전극 시스템을 제공하며, 어떤 접착력 및 저항률 데이터가 이를 뒷받침합니까?
일반적인 함정: 리플로우 중에 물집이 생기는 은 두께의 전극; 단단한 PZT에 접착력이 약한 니켈 층.
요청할 사항: SEM 단면적, 박리 강도 수치, 시트 저항률 Ω/□ 및 RoHS / REACH 선언.
유지 장점: Proprietary Ag/Pd 나노 구배 빠른 프로토타이핑을 위한 전극과 영역 방향을 보호하기 위해 850°C 미만에서 Ag 소성. 박리 강도 ≥ 4 N/mm - IEC 기준의 두 배.
4. 로트 간 일관성을 어떻게 관리하고 CoV 목표는 무엇입니까?
번역: 일화가 아닌 통계적 증거가 필요합니다.
KPI: d의 변동 계수 < 5%33 10,000 pcs에 걸쳐.
유지 장점: 모든 용광로 작동에 대한 SPC 및 원료 분말 배치까지 디지털 추적이 가능합니다. 지난 12개월 연속 CoV: 3.2% d에33, 공개적으로 공유 가능합니다.
5. 달성 가능한 최대 스택 높이는 얼마입니까? 대신 단일 레이어를 배송할 수 있습니까?
왜 물어보세요: 많은 공급업체가 소결에는 탁월하지만 정밀한 라미네이션이 부족합니다. 다른 사람들은 사내에서만 결합할 수 있으므로 디자인의 자유가 제한됩니다.
결정 팁: 5레이어 10 × 10 × 0.5 mm 블록이 필요한 경우 공급업체가 다음을 수행할 수 있는지 확인하세요.
- deliver 단일 0.1 mm 슬라이스 (본딩용)또는
- 사전 접착된 스택 공급 갇힌 공기 없이 (C-스캔으로 검증됨).
유지 장점: 두 경로 모두 작동합니다. 우리는 3주 이내에 거울 광택 0.1 mm 슬라이스를 배송하거나 진공 핫 프레스 파트너를 통해 최대 30개 층까지 사전 접착된 미니 스택을 배송합니다.
6. 내부 QA 및 수출 통관을 포함하여 실제 리드타임은 얼마나 됩니까?
숨겨진 위험: 인용된 "4주" 리드에는 10일의 QC 번인 또는 이중 용도 제품에 대한 추가 서류 작업이 제외될 수 있습니다.
체크리스트:
- 소결+가공 캘린더
- 100% d33 상영 시간
- 수출 허가 / HS 코드 검토
유지 장점: 확고한 4주 리드 타임 including 품질보증. 대부분의 목적지에 대해 사전 승인된 HS 854160; 전담 수출 브로커가 통관 기간을 2~3일 단축합니다.
빠른 참조 테이블
| Question | 찾을 KPI | 적기 | 유지에 데이터포인트 |
|---|---|---|---|
| 재료 일치 | 전체 k_p, ε_r, Q_m 시트 | 데이터가 없는 "PZT-5H과(와) 동일" | P-시리즈 데이터시트, ASTM 테스트 로그 |
| Tolerance | ≤ ±0.01 mm | 번호가 없는 "그림별" | ±0.008 mm 확인됨 |
| Electrodes | 껍질 ≥ 2 N/mm | Ag만 있고 접착력 데이터 없음 | Ag/Pd 나노 구배, 4 N/mm |
| Consistency | 코로나바이러스 < 5% | "무작위 QC 샘플" | 33일째에 3.2% |
| 스택 옵션 | 단일 레이어 또는 접착 | "우리는 스택만 판매합니다" | 둘 다; 최대 30개의 레이어 |
| 리드타임 | QA 포함 | QC 또는 수출 제외 | 4주 포함 배송 서류 |
RFQ 템플릿이나 내부 감사를 위해 테이블의 용도를 자유롭게 변경하세요.
시작할 준비가 되셨나요?
예약하세요 15분 소재 핏 상담 Yujie 애플리케이션 엔지니어와 함께. 더 나은 질문을 하면 더 나은 장치를 만들 수 있기 때문입니다. 그리고 우리는 그 대답이 무엇인지 확인하기 위해 여기 있습니다. measurably right.
연락처: business@szyujie.com
