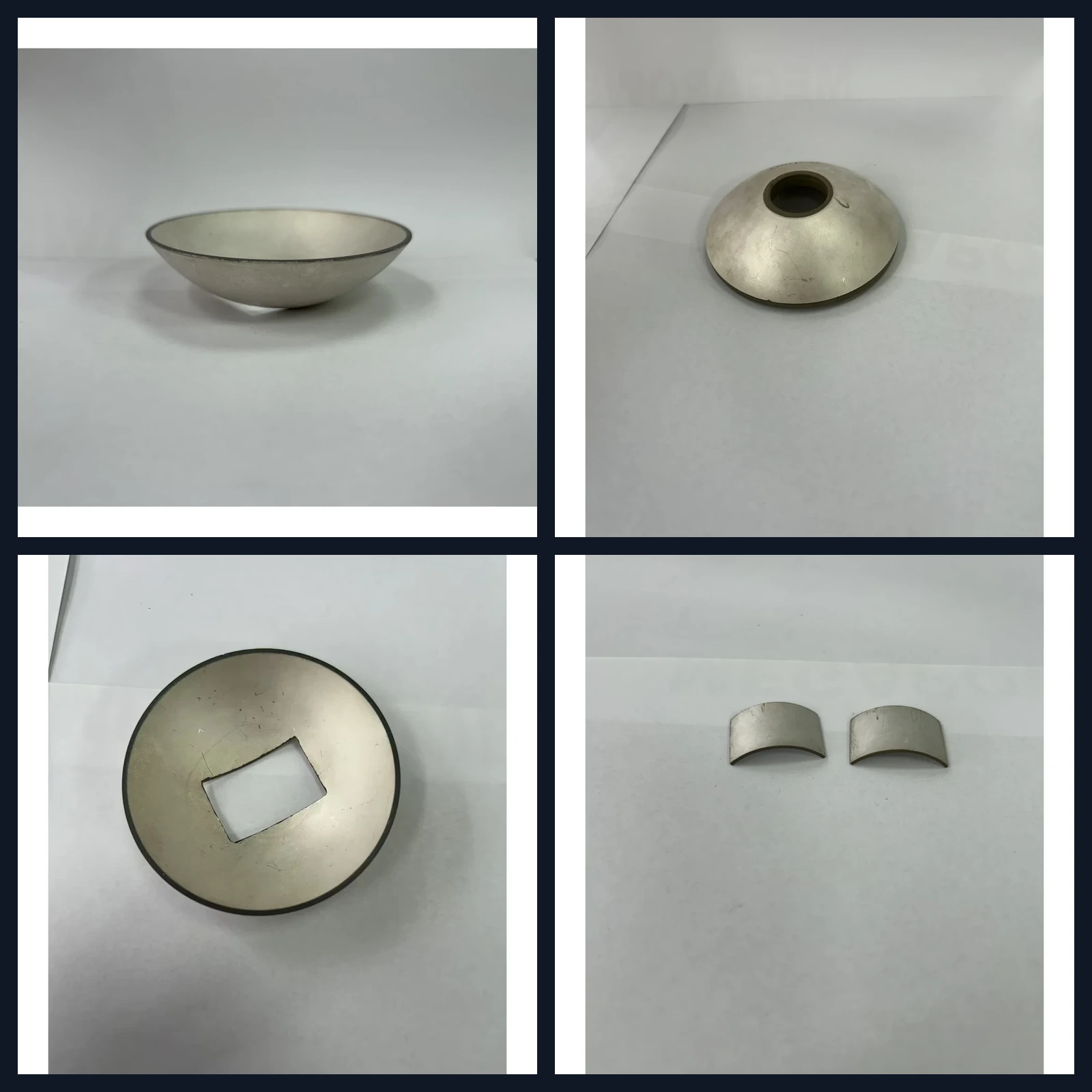

구형 캡 압전 세라믹
하나의 소싱 경로에서 둥근 구형 캡, 환형/조리개 캡 또는 맞춤형 곡선 변형이 필요한 OEM 팀을 위한 맞춤형 초점 피에조 세라믹입니다.
직경 7 mm에서 115 mm까지의 표준 원형 부품을 인용하고, 원형이 아닌 곡선 부품을 맞춤형 곡선 변형으로 그룹화하고, 대각선 길이와 곡률 및 지지 조건을 기준으로 직사각형 또는 불규칙 부품을 검토합니다.
빠른 RFQ 맞춤 확인
- •둥근 부분: 직경 7-115 mm, 작은 형상의 경우 최소 벽 두께가 0.2 mm에서 시작합니다.
- •조리개 변형: 둥근 구멍, 사각형 구멍 및 환형 얕은 캡 모양은 동일한 제품 라인에 속합니다.
- •맞춤형 곡선 변형: 분할된 조각과 원형이 아닌 조각은 유효 크기, 대각선, 두께 및 지지 조건에 따라 검토됩니다.
직경 또는 유효 크기
7-115 mm
둥근 부분은 직경으로 표시됩니다. 직사각형 또는 불규칙한 곡선 변형은 대각선 길이로 검토됩니다.
최소 벽 두께
0.2 mm에 시작
작은 부품은 더 얇게 시작할 수 있는 반면, 더 큰 초점의 세라믹은 안정적인 성형 및 취급을 위해 더 두꺼운 쉘 범위로 이동합니다.
기하학 옵션
원형에서 맞춤형 곡선으로
구형 캡, 조리개 캡, 곡선 세그먼트 및 비원형 변형은 동일한 RFQ 경로 아래에 있을 수 있습니다.
엔지니어링 검토
특별 요청 환영
개구 형태, 목표 두께, 지원 조건이 표준 범위를 벗어나는 경우 기술팀과 함께 검토합니다.
크기 범위 및 최소 벽 두께
이 표를 첫 번째 RFQ 화면으로 사용하세요. 최종 타당성은 여전히 곡률, 조리개 형상 및 지지 조건에 따라 달라집니다.
| 직경 / 유효 크기 | 최소 벽 두께 | 리뷰 노트 |
|---|---|---|
| 직경 7-30 mm | 0.2 mm | 컴팩트한 초점 캡과 작은 구형 캡 세라믹을 위한 일반적인 창입니다. |
| 직경 30-50 mm | 0.5 mm | 조리개, 곡률, 취급 안정성이 모두 균형을 유지해야 할 때 사용됩니다. |
| 직경 50-80 mm | 1.0 mm | 더 강력한 쉘 지원이 필요한 대규모 집중 어셈블리에 일반적입니다. |
| 직경 80-115 mm | 1.5 mm | 곡률 깊이, 툴링, 모서리 지지 요구 사항을 확인한 후 인용합니다. |
| 직사각형/불규칙한 곡선 변형 | 대각선으로 검토됨 | 타당성을 확인하기 전에 대각선 길이, 곡률, 두께 분포 및 장착 의도를 평가합니다. |
이 기간 외의 특별 요청은 자동으로 거부되지 않습니다. 팀은 견적을 내리기 전에 두께, 툴링 및 통합 장단점을 논의할 수 있도록 엔지니어링 검토에 들어갑니다.
제품 갤러리
단일 갤러리 레이아웃을 사용하면 전체 구형 캡 범위에서 실제 세라믹 모양, 개구부, 곡률 및 크기를 더 쉽게 비교할 수 있습니다.
둥근 캡, 조리개 부품, 곡선 세그먼트 및 눈금 참조 조각이 하나의 일관된 형식으로 표시되므로 세라믹 본체가 명확하고 비교하기 쉽습니다.

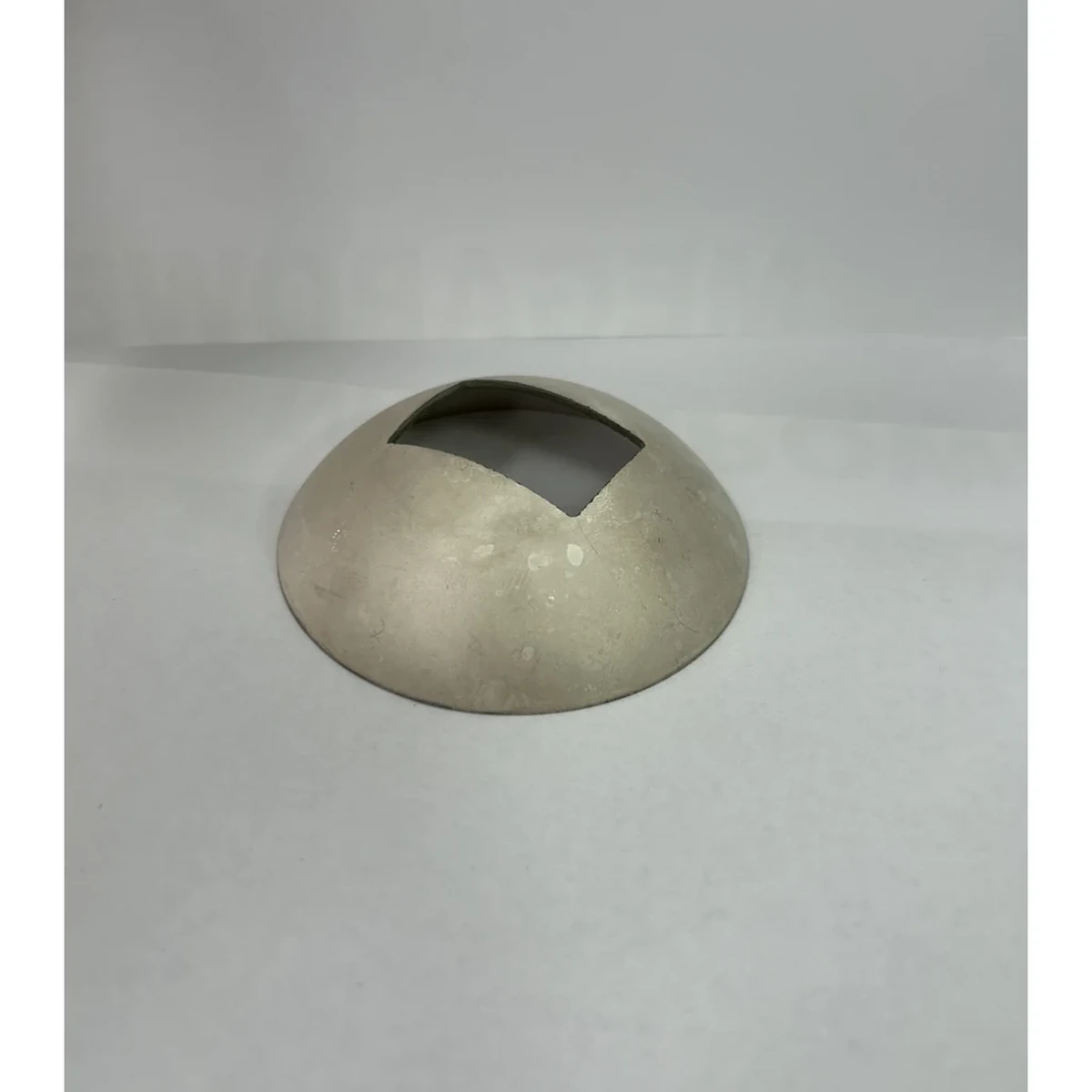

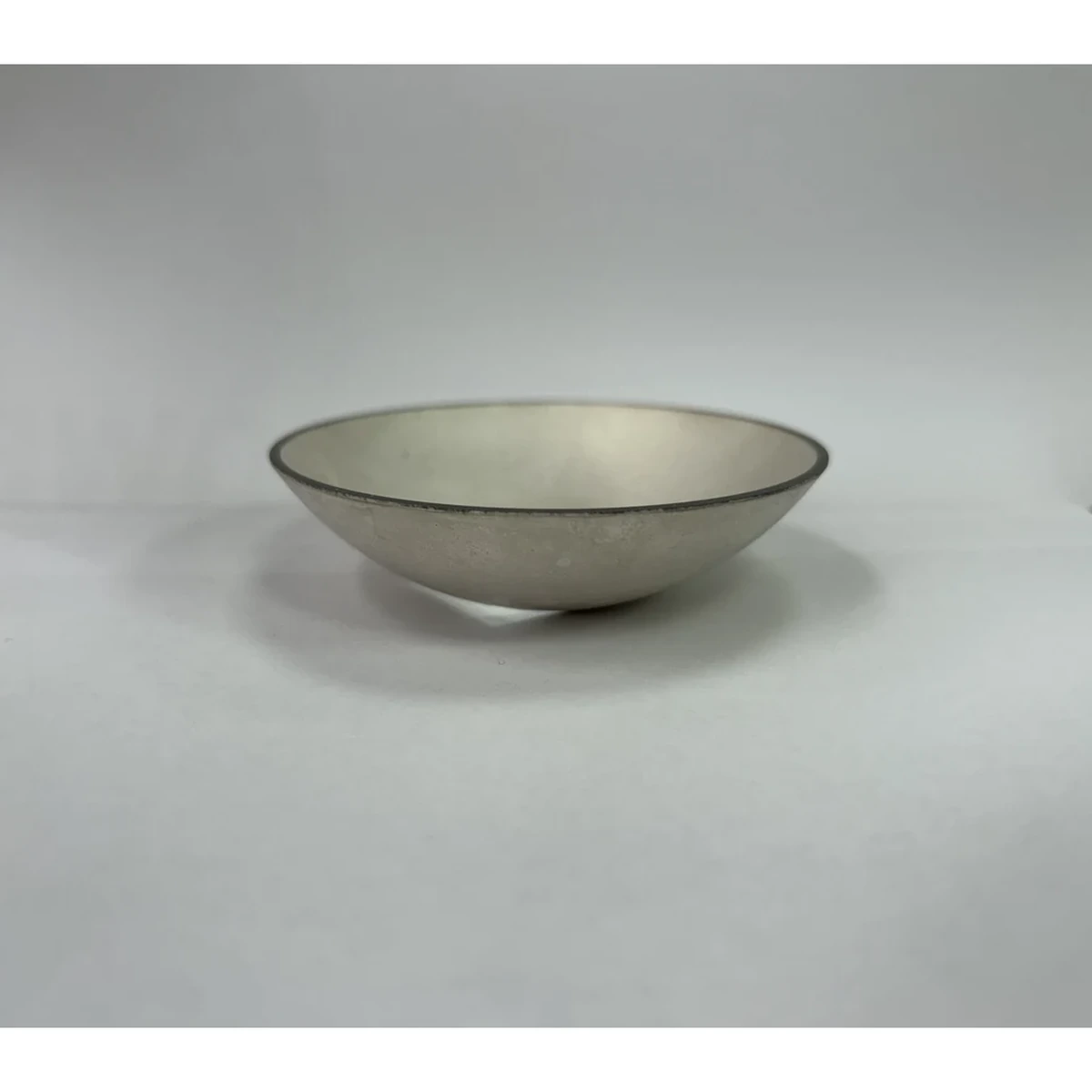

둥근 구형 캡
정밀 구형 캡

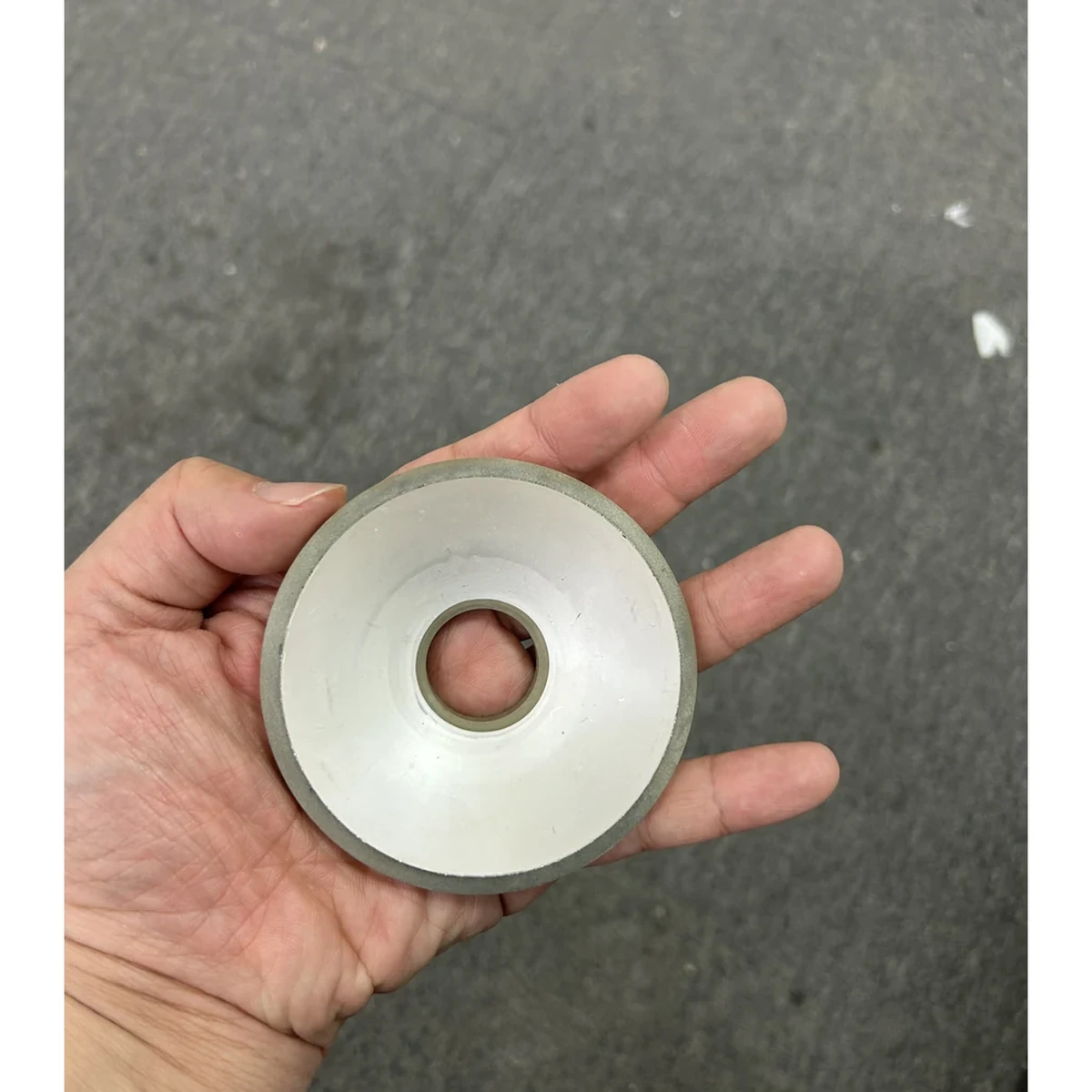

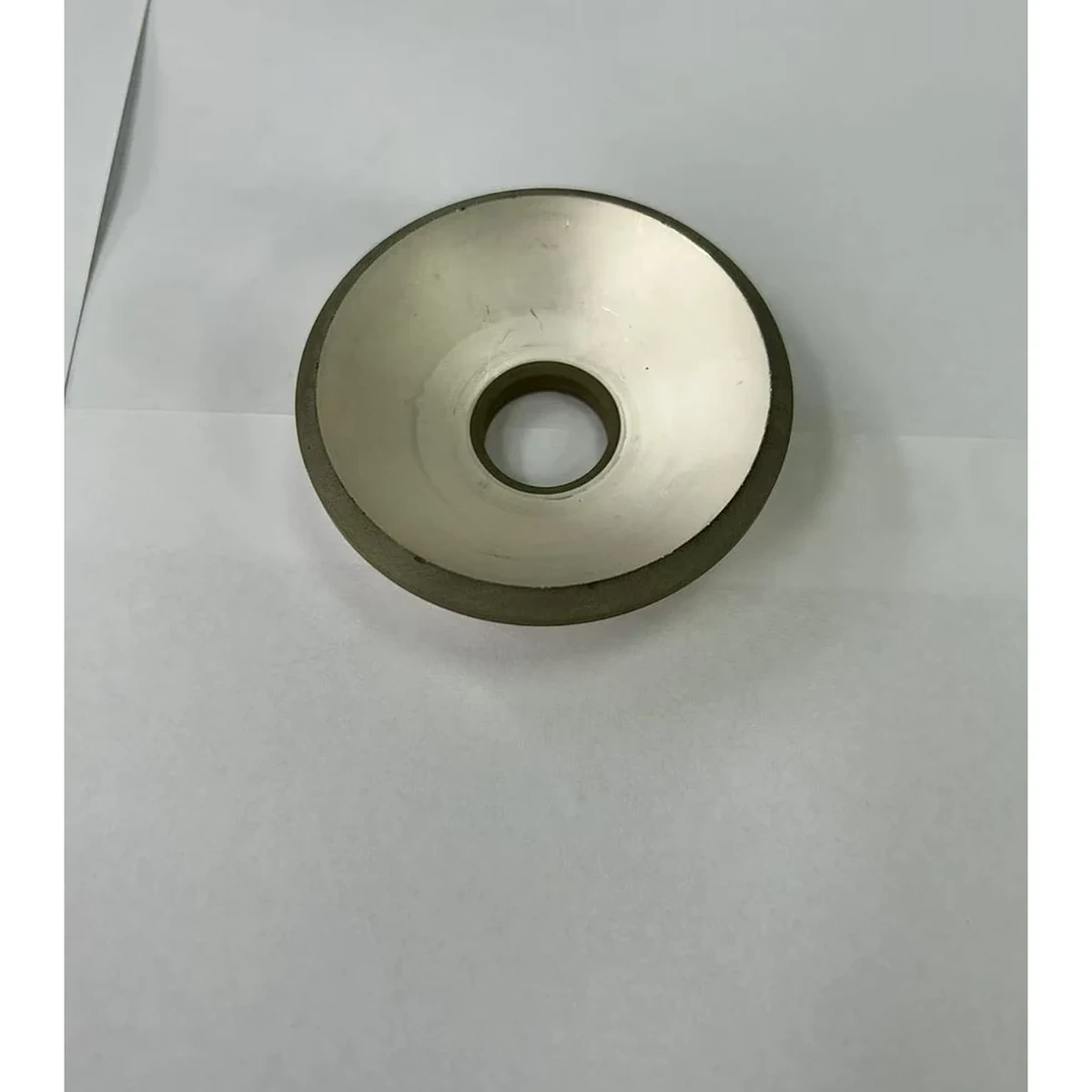

환형 조리개 캡
정밀 조리개 캡

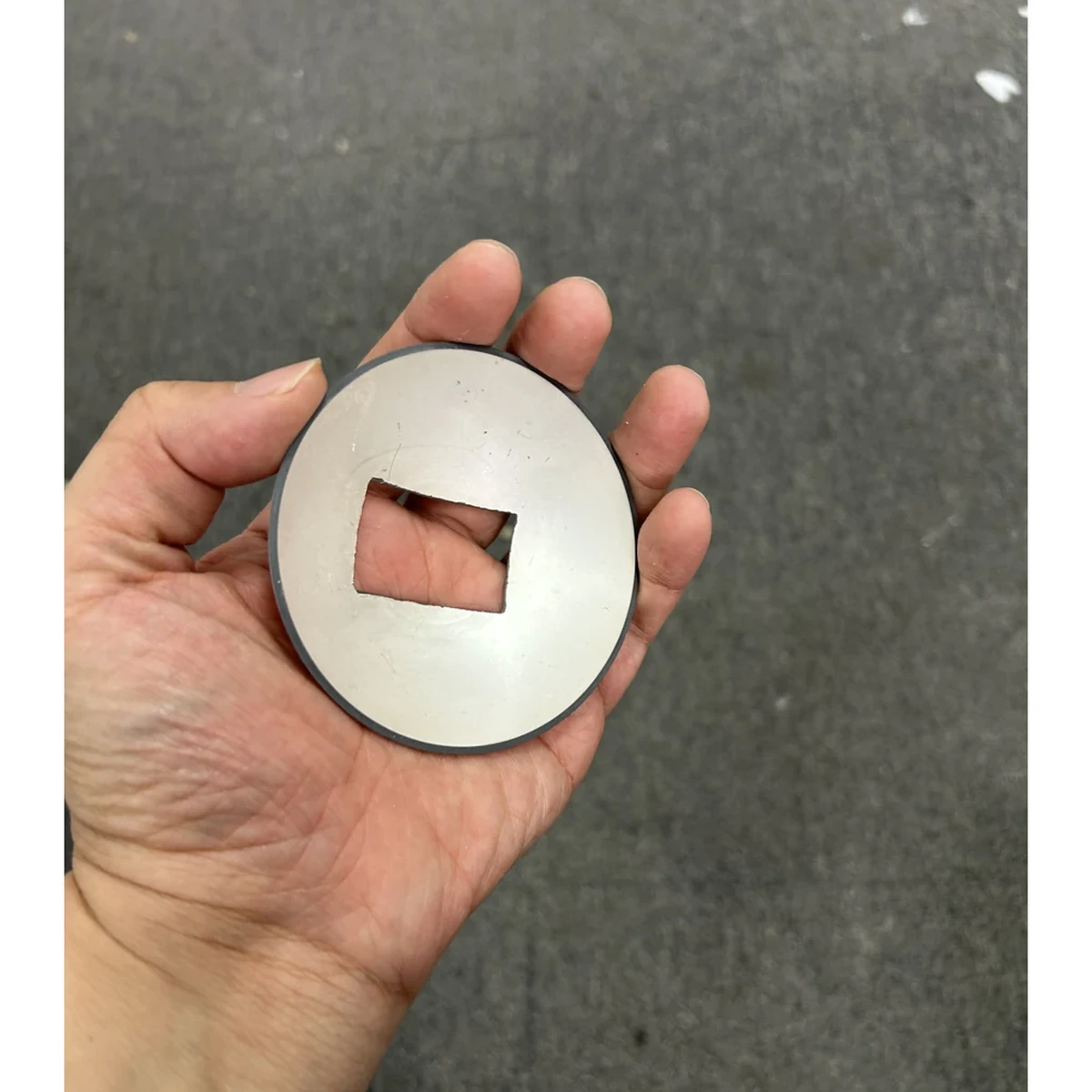

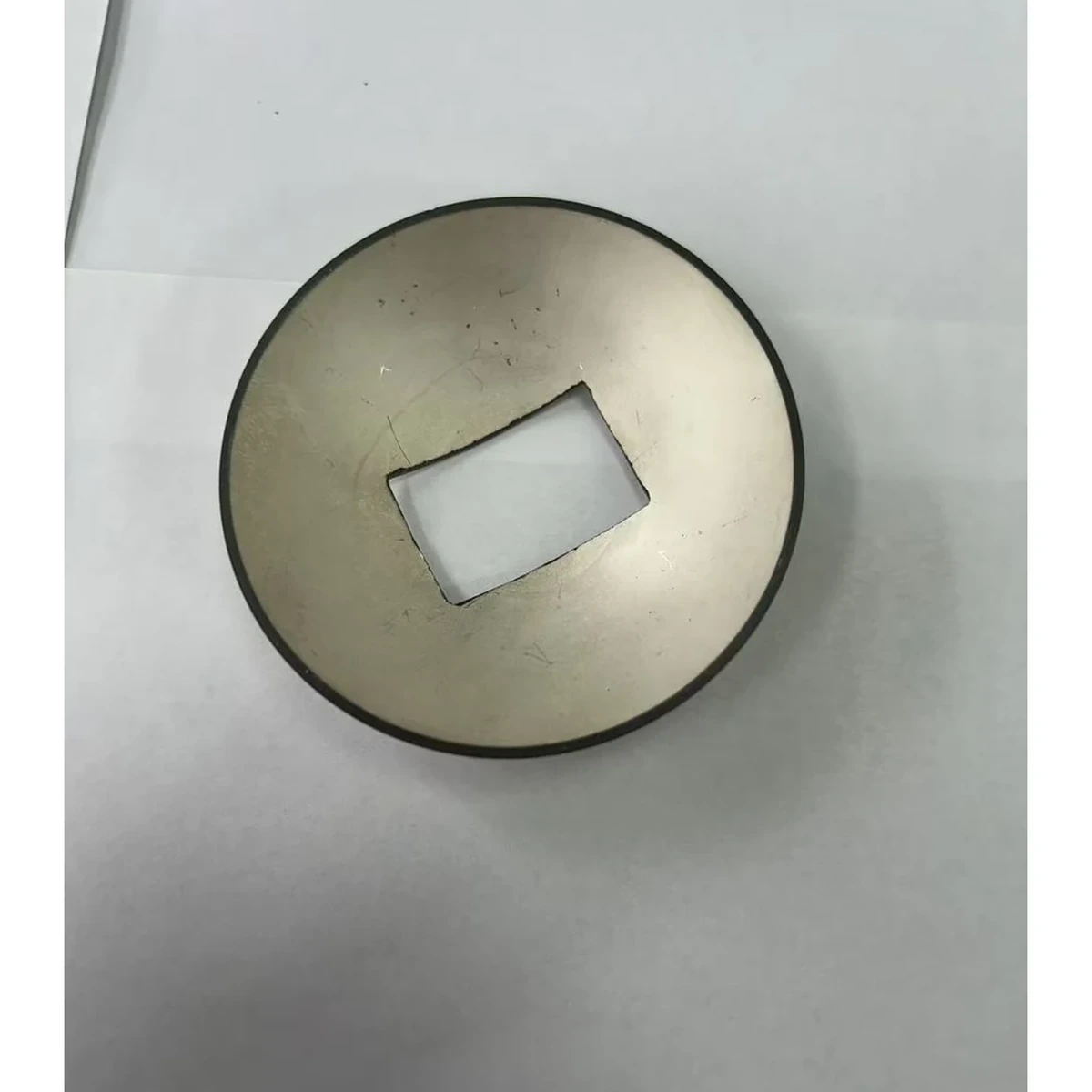

사각 조리개 캡

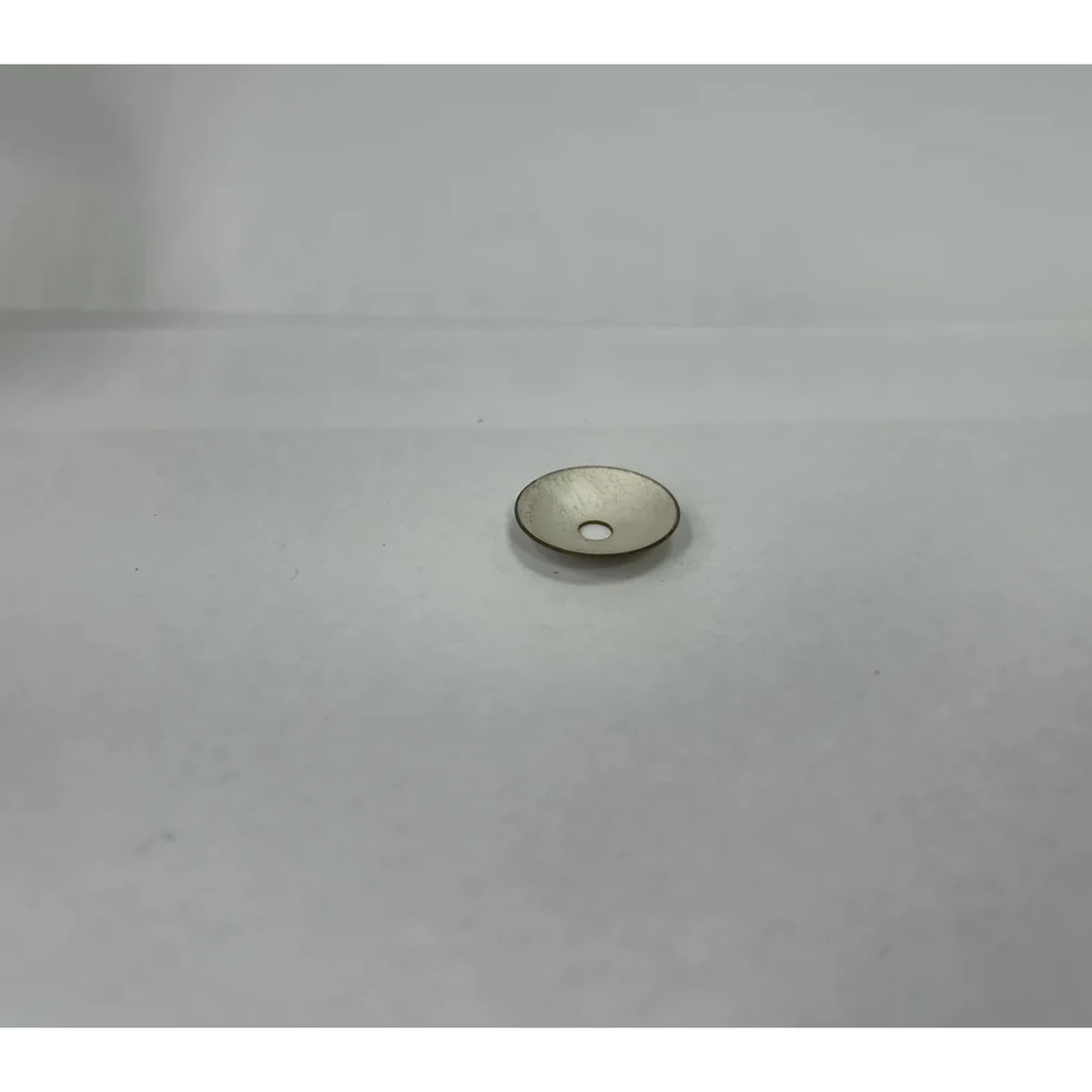

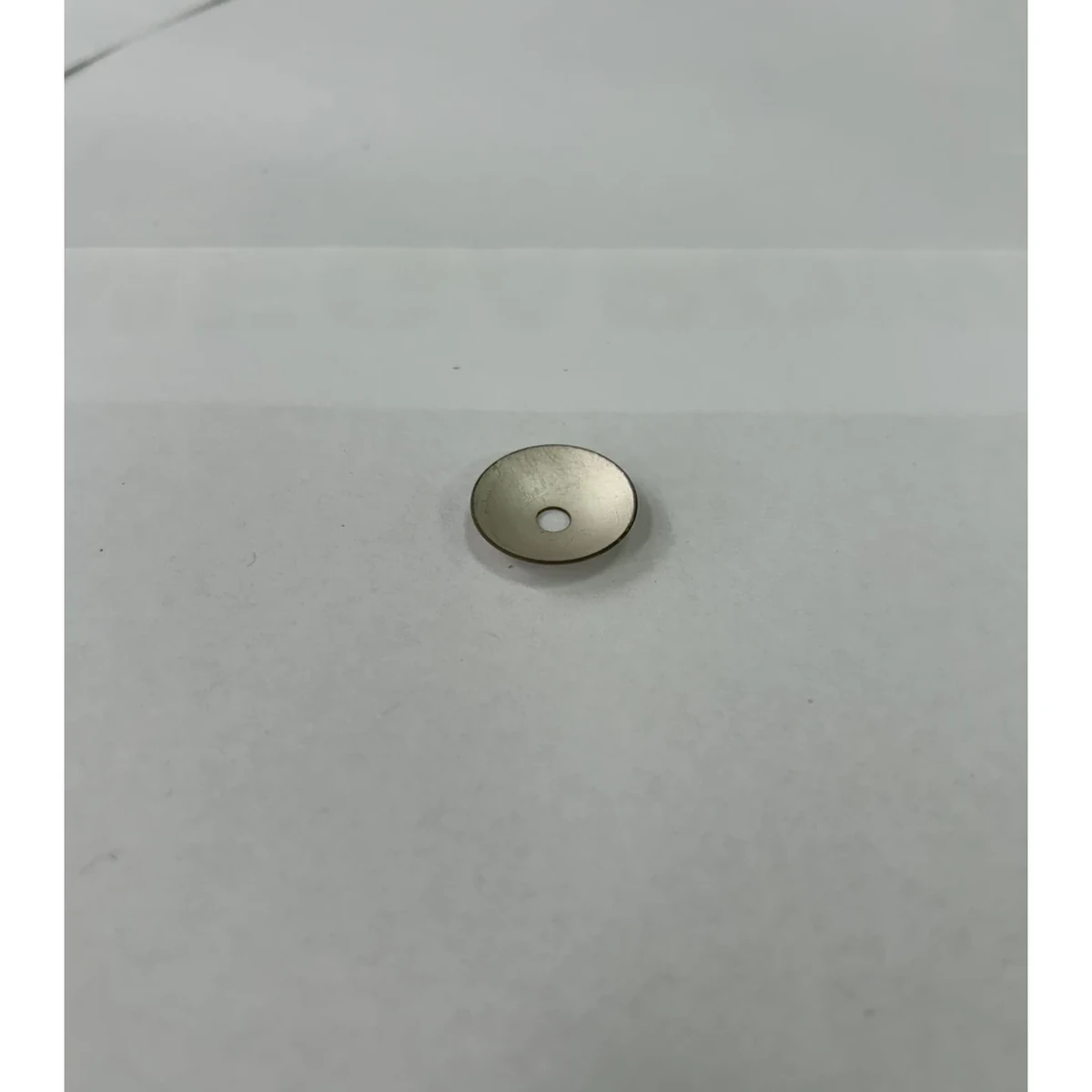

소형 조리개 캡
컴팩트 조리개 캡

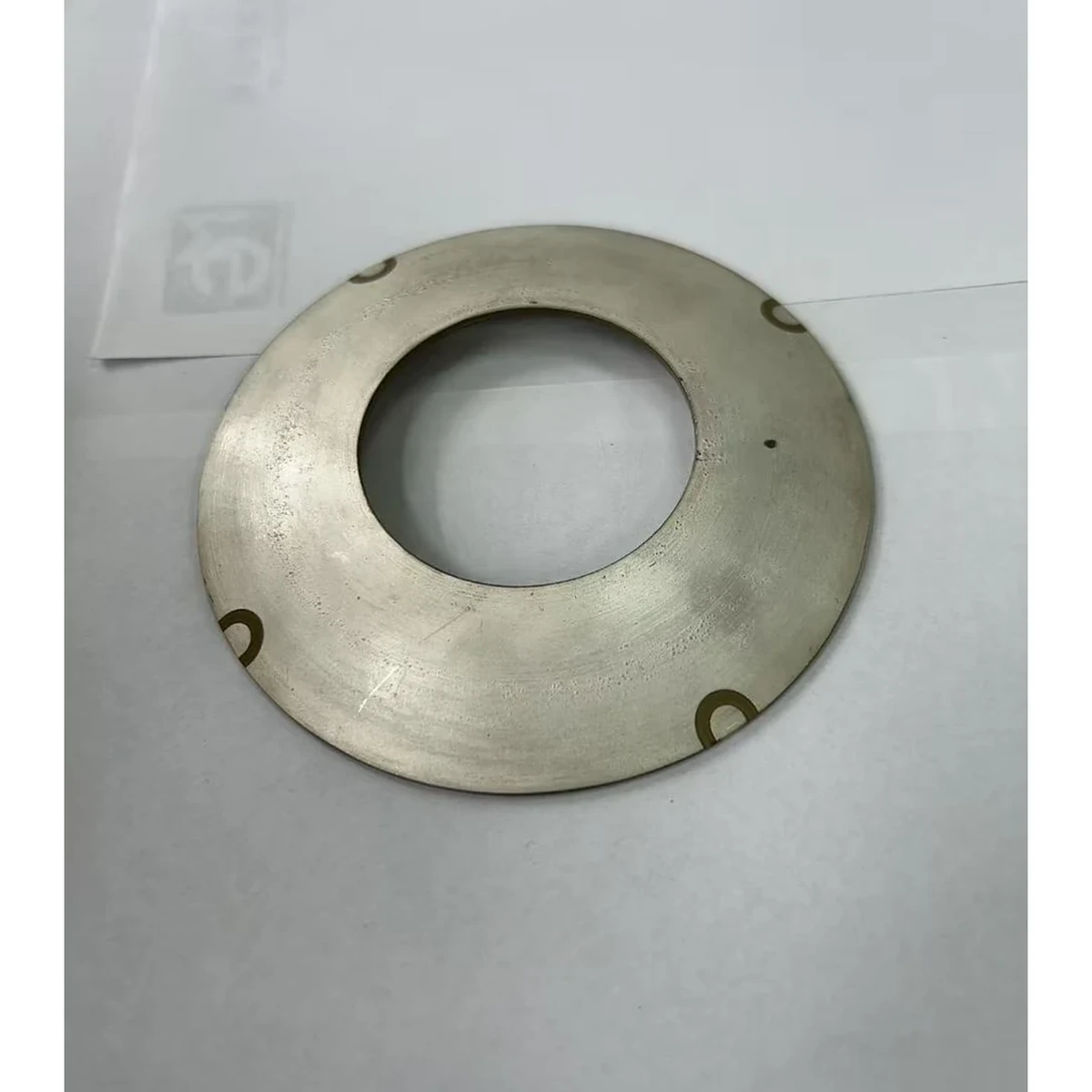

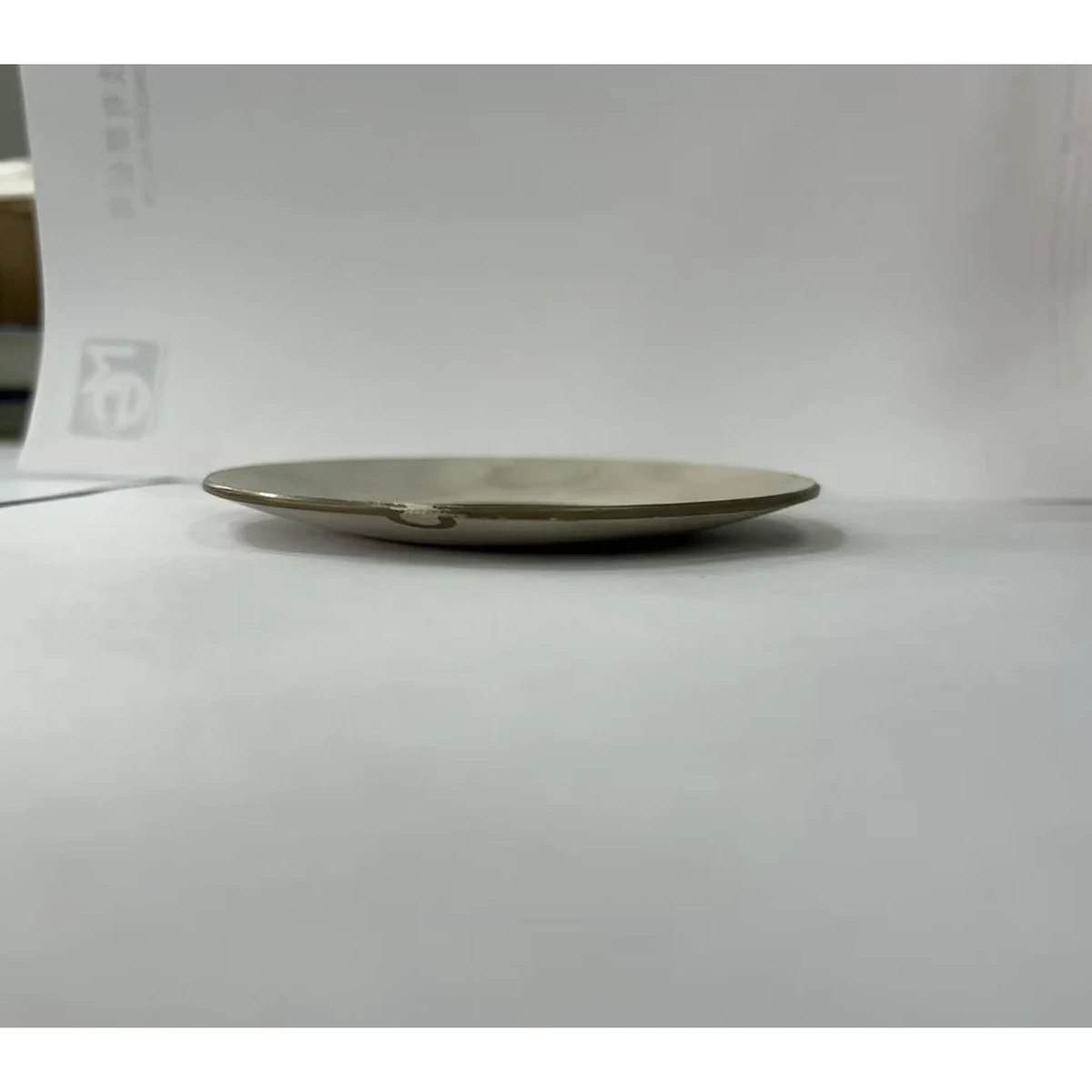

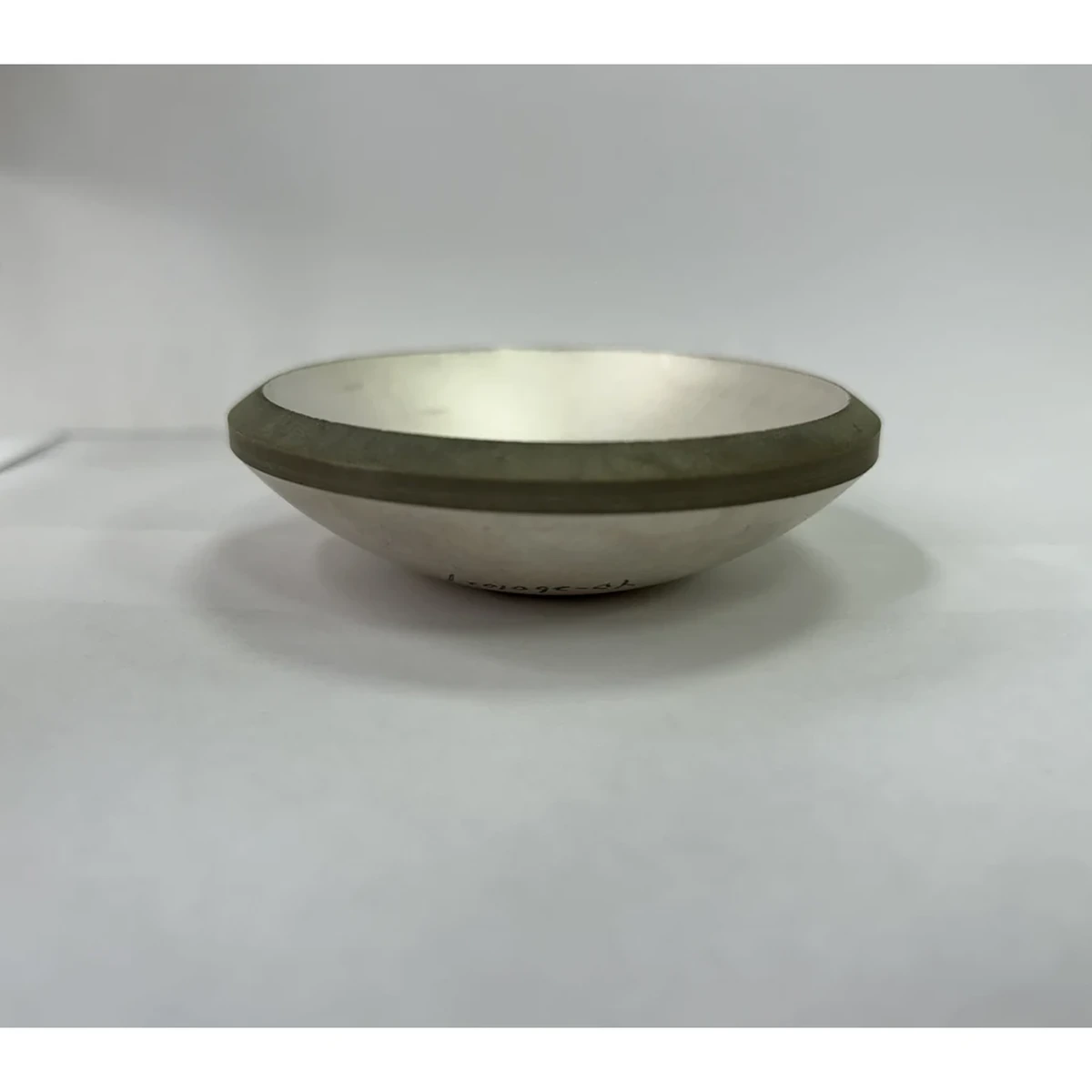

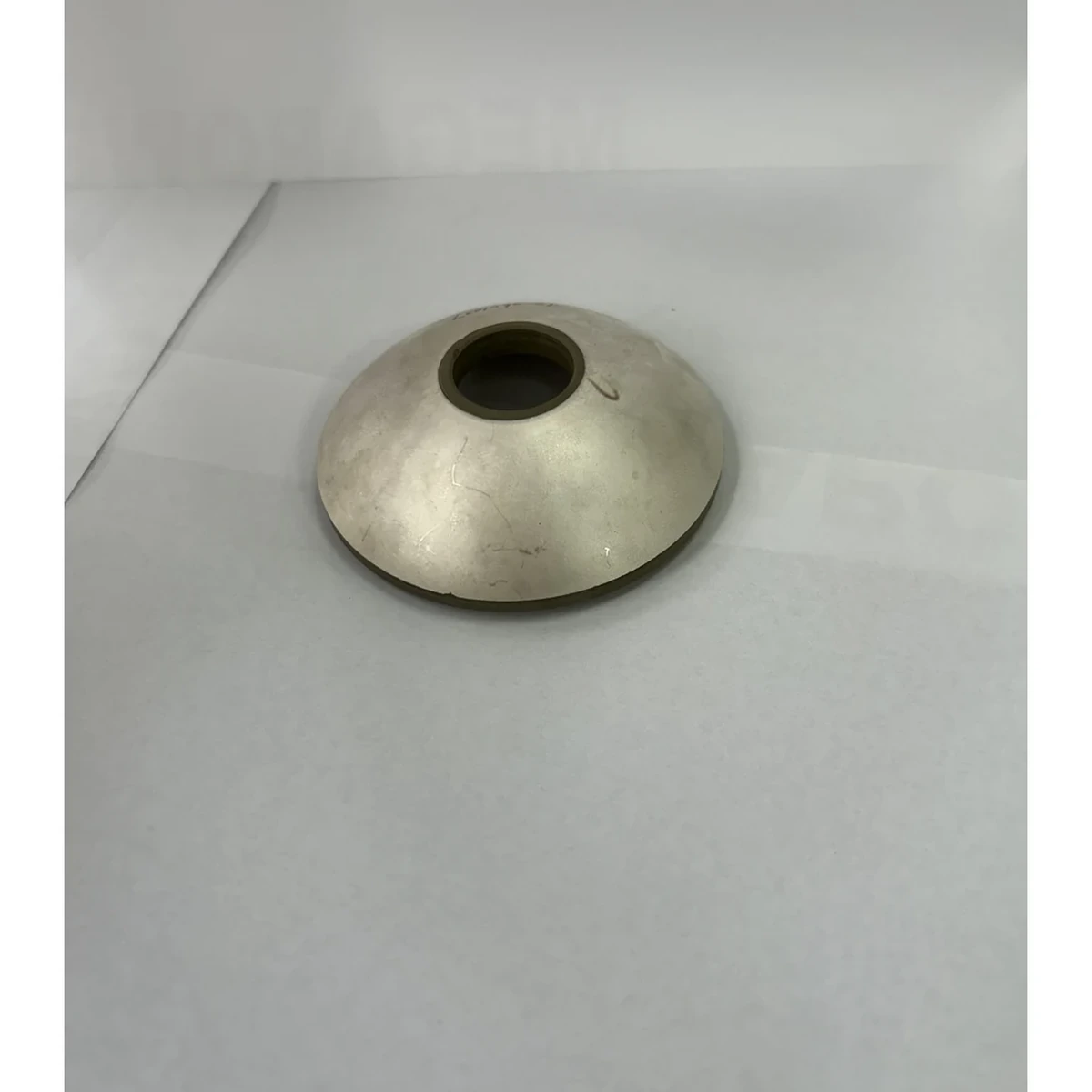

환형 구형 캡

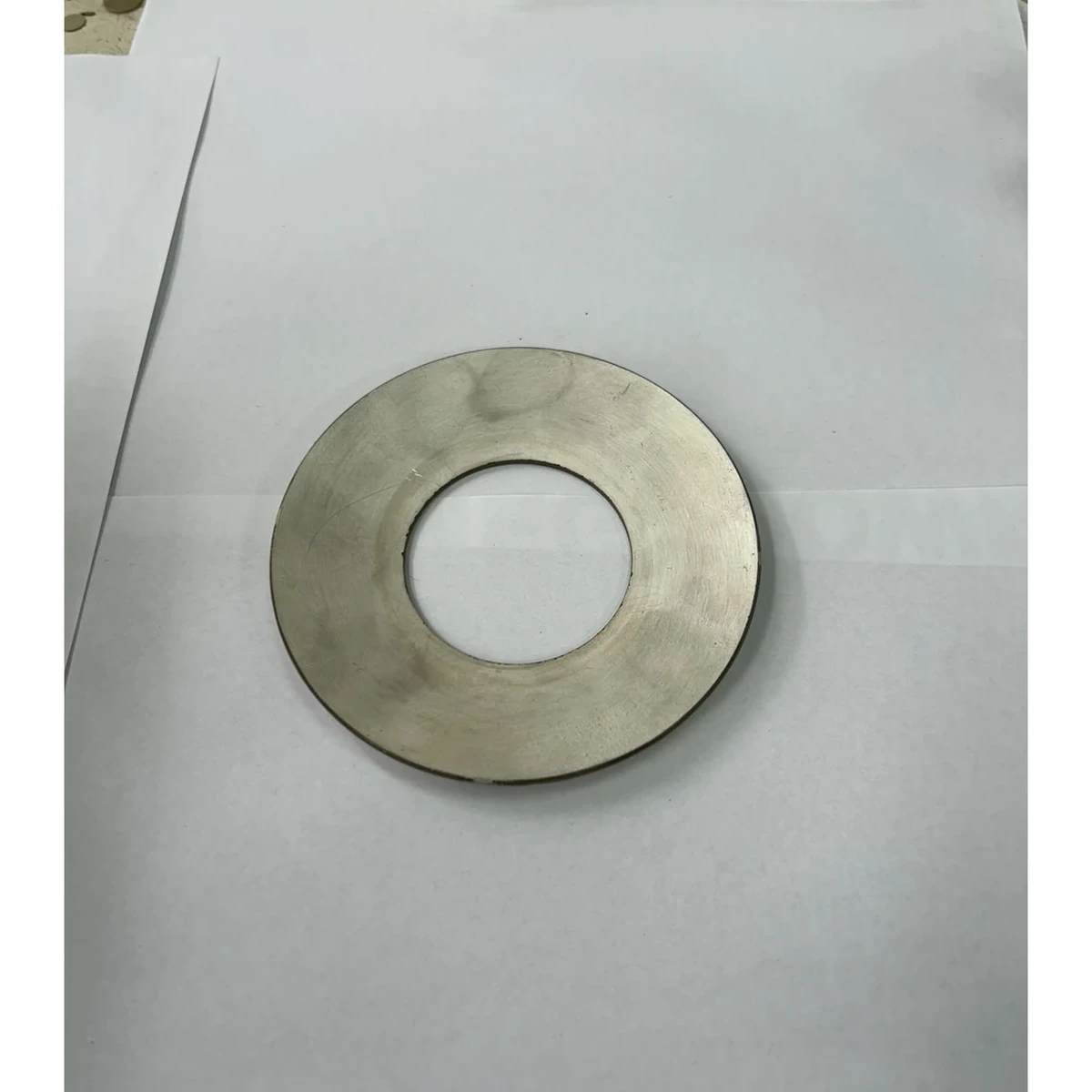

대형 환형 캡
정밀 환형 캡

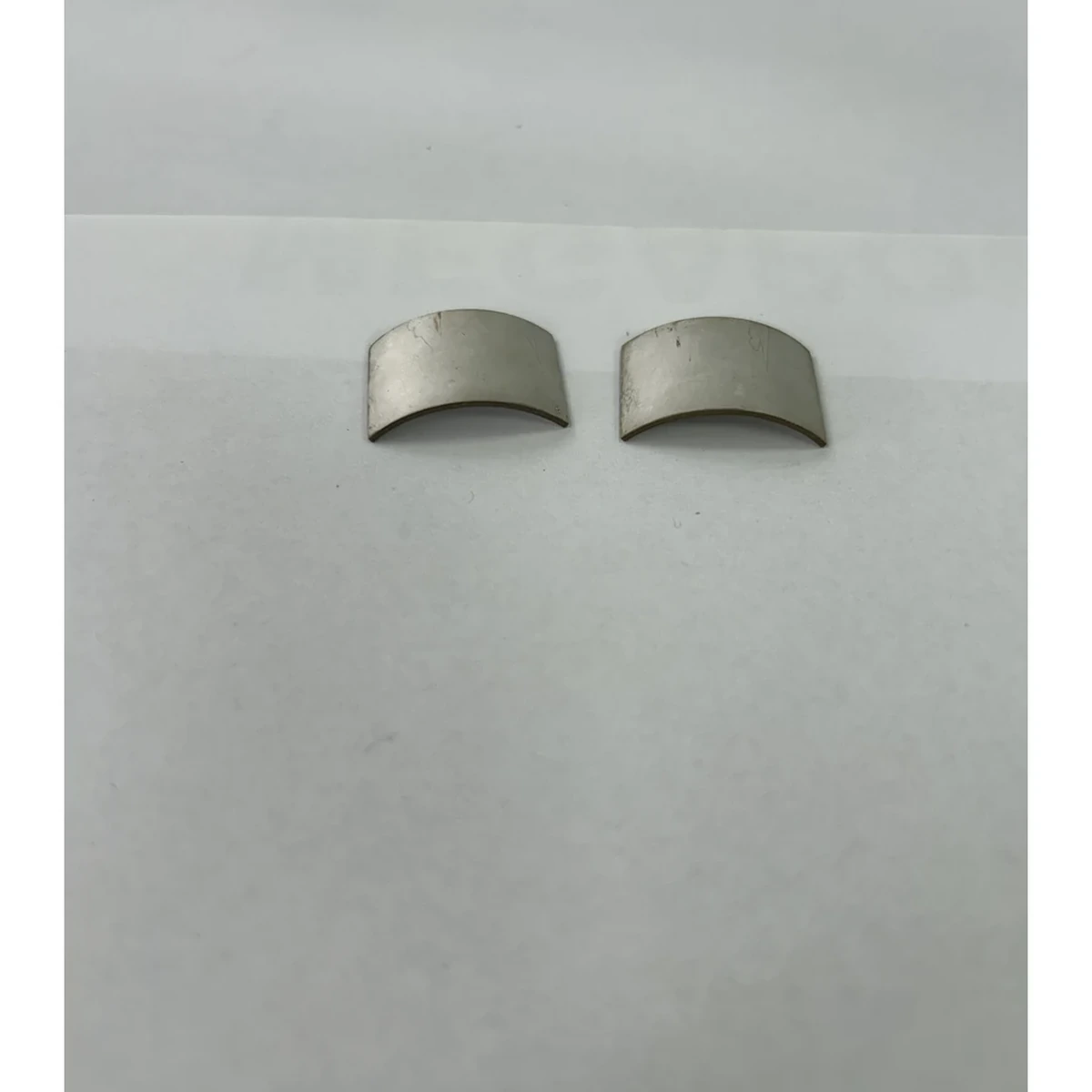

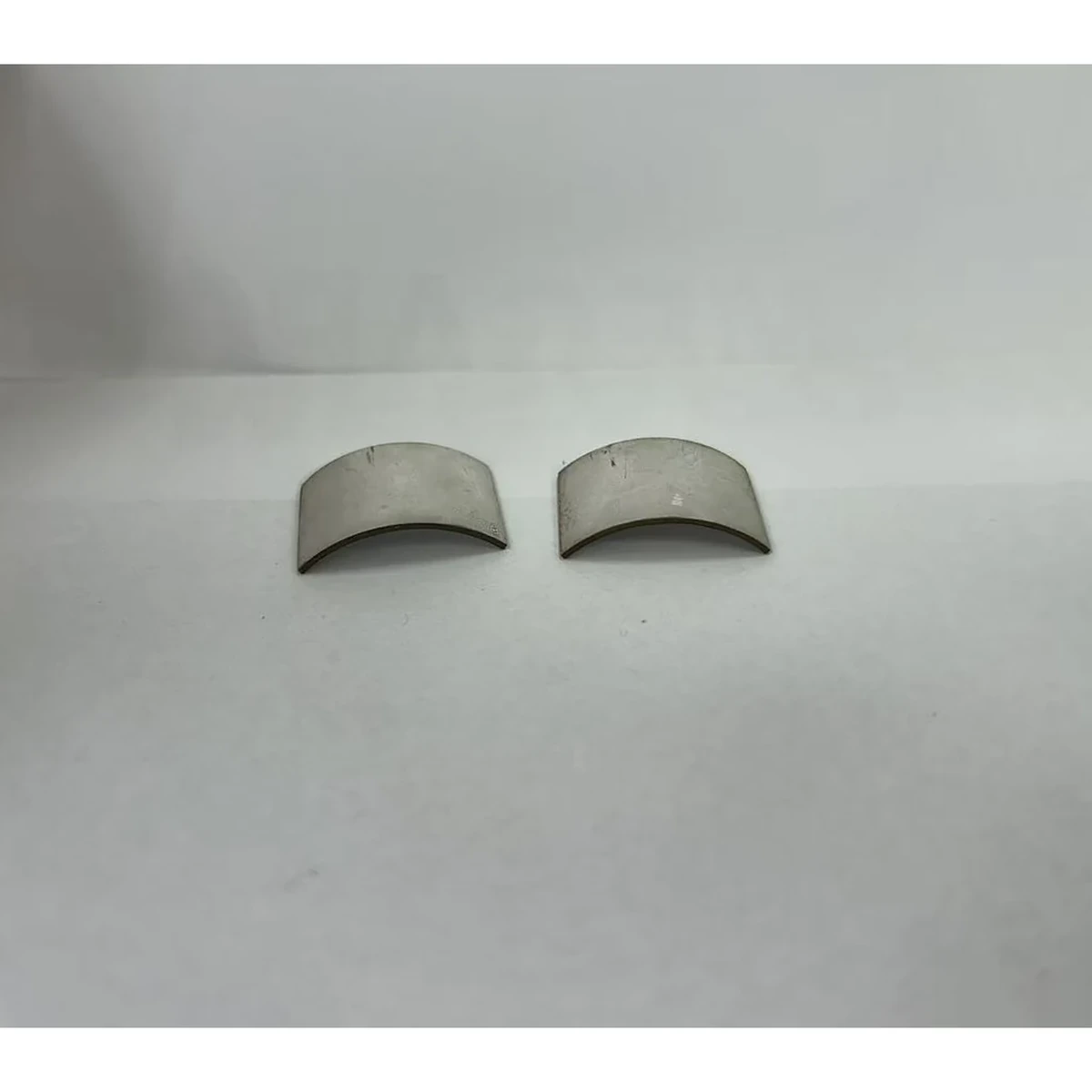

사용자 정의 곡선 세그먼트
정밀 곡선 세그먼트

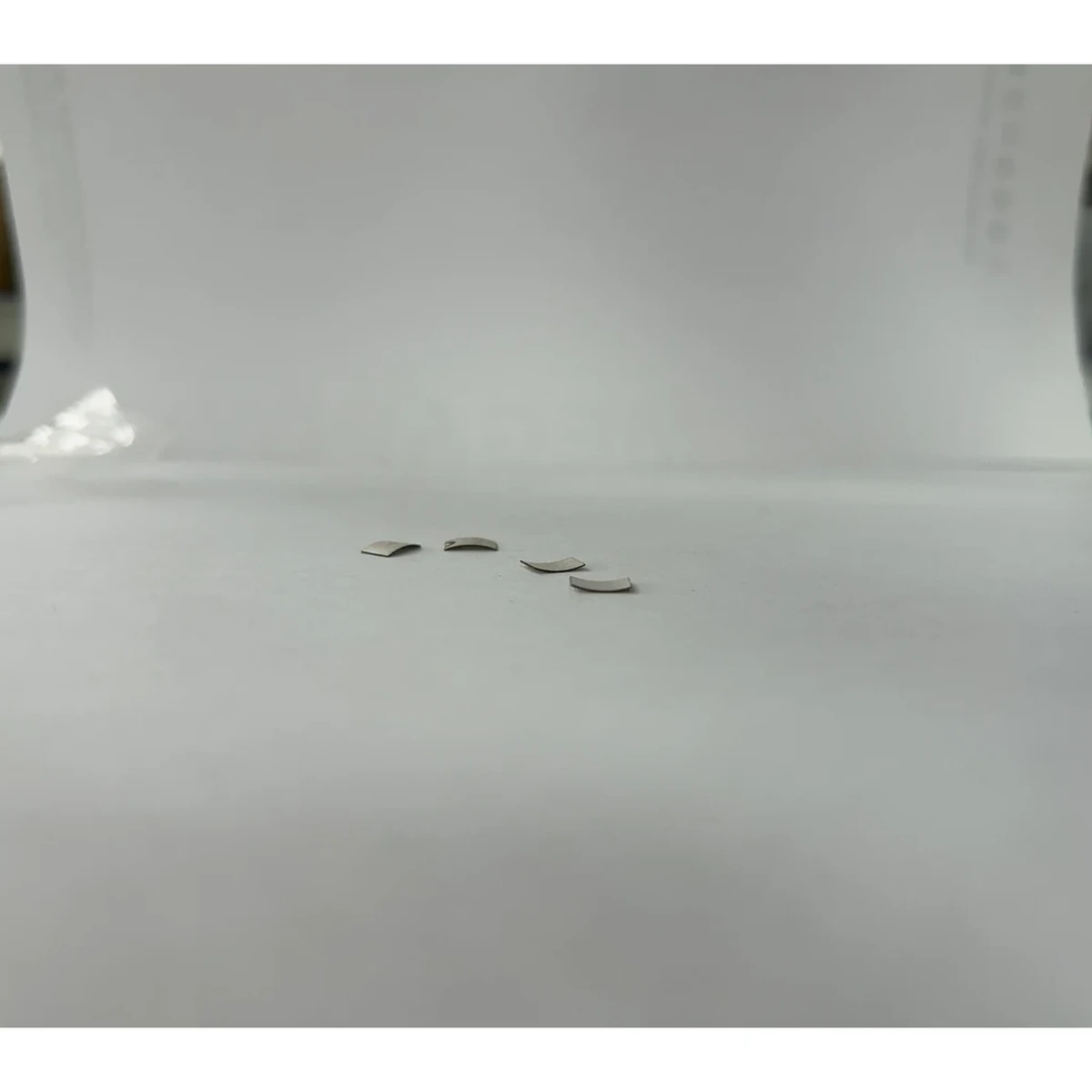

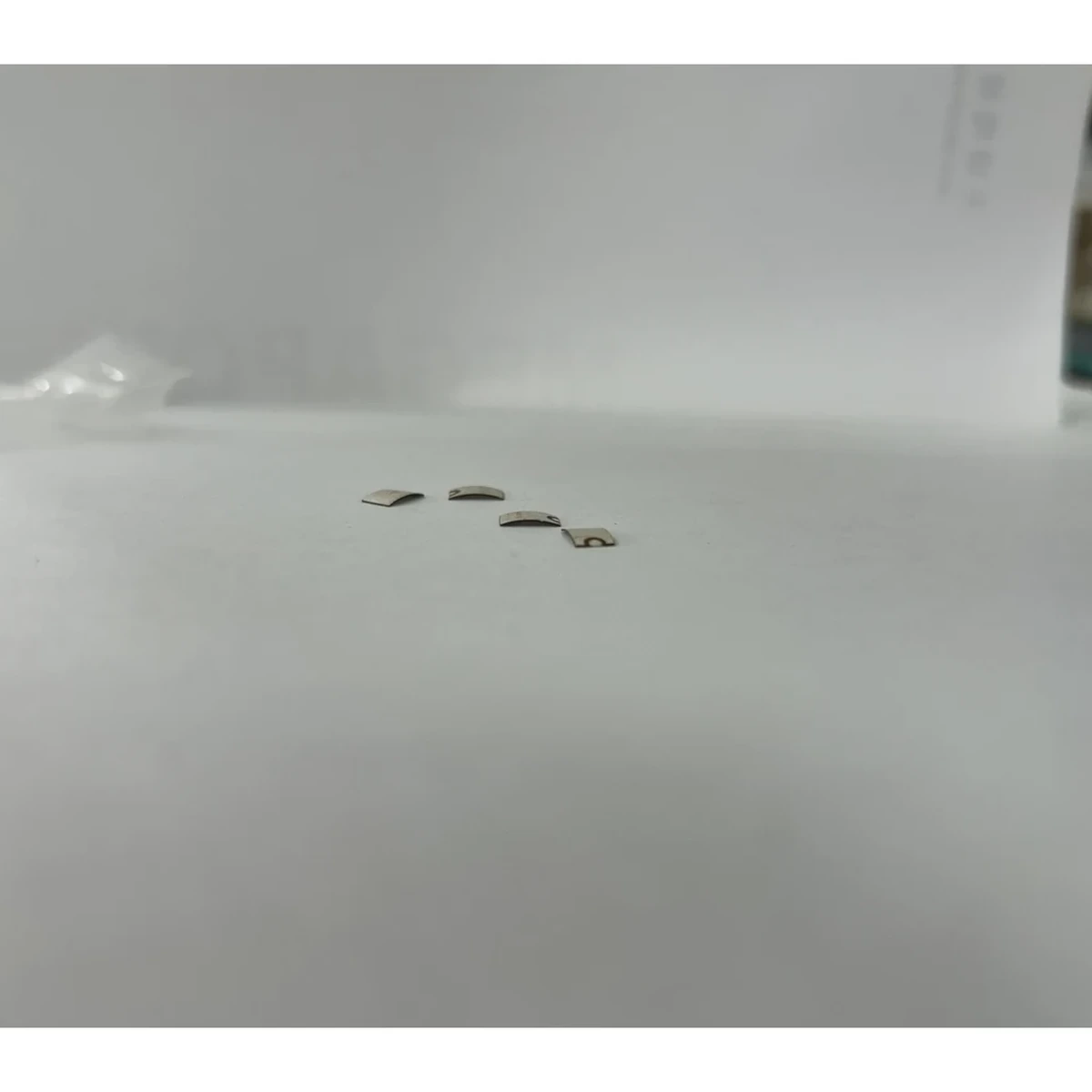

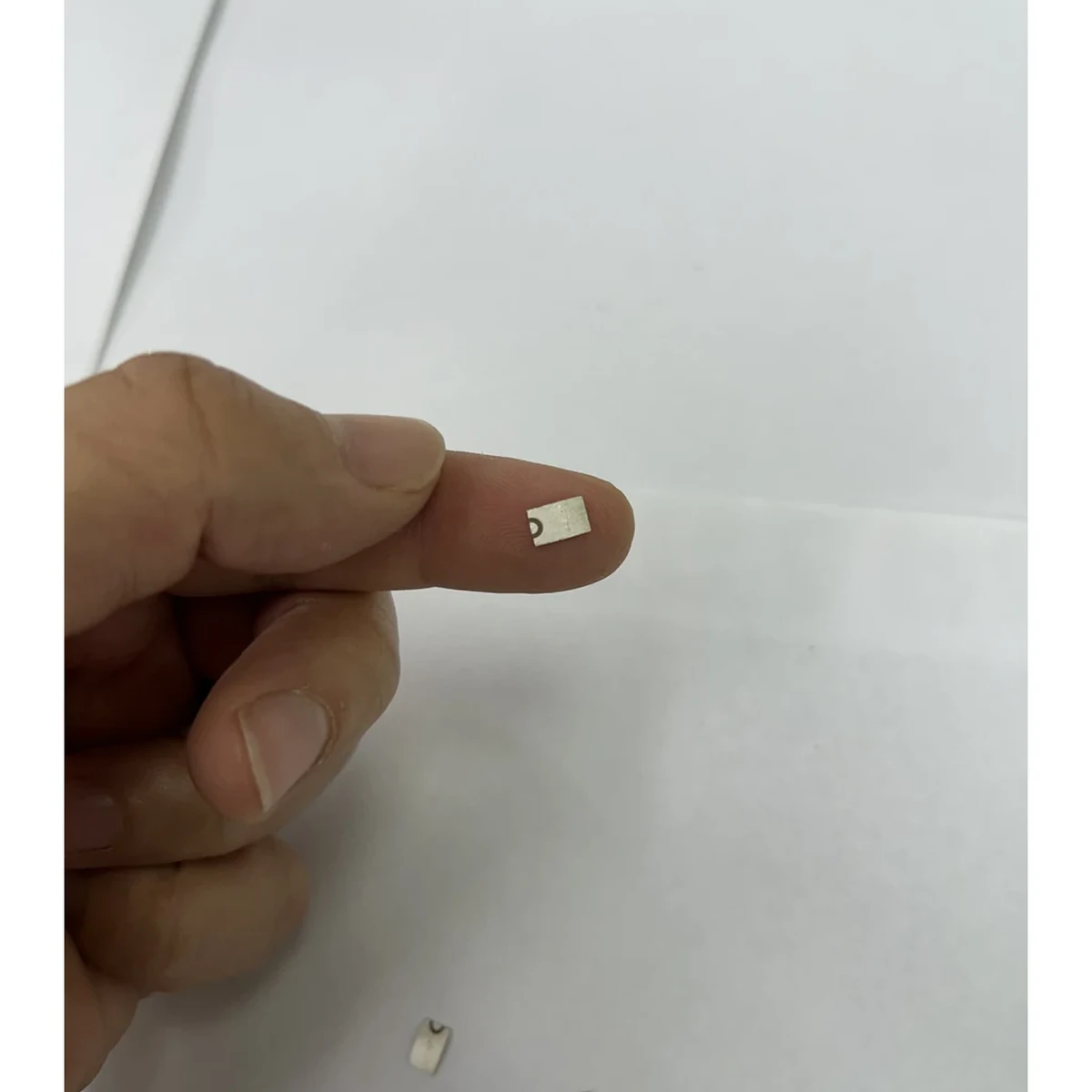

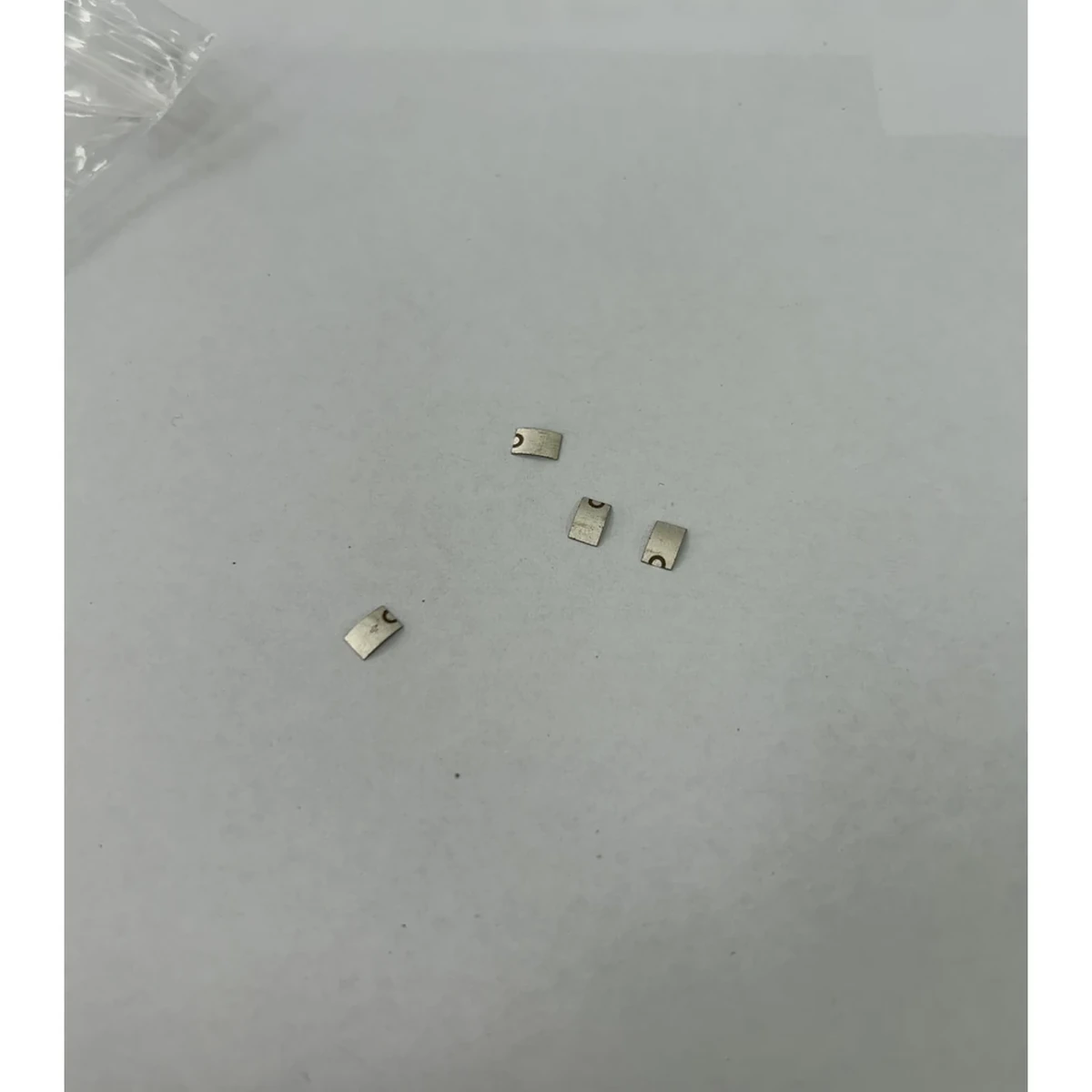

소형 곡선 세그먼트
작은 곡선 세그먼트
미세 곡선 세그먼트
대형 조리개 캡
깊은 조리개 캡
맞춤형 정사각형 조리개 캡

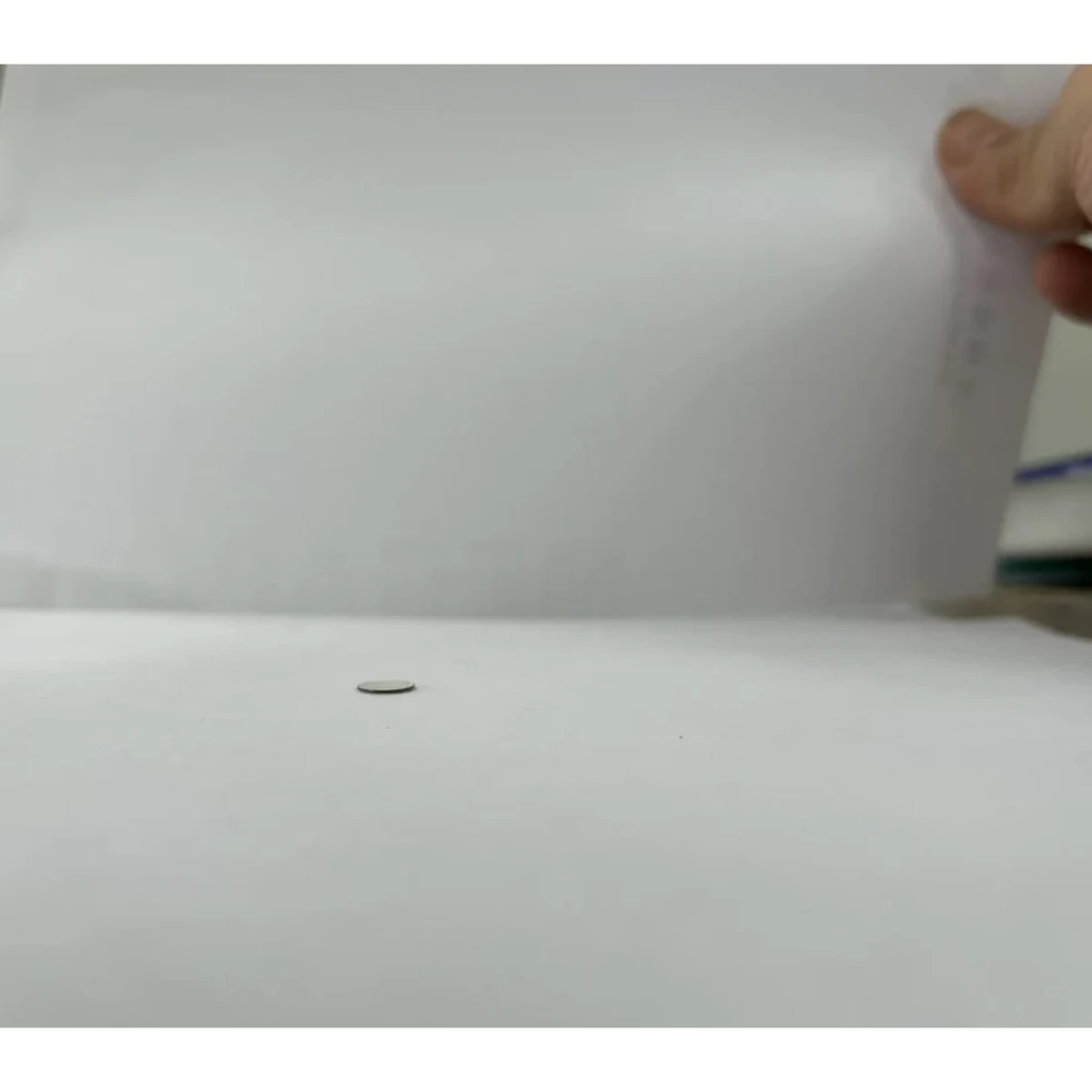

소형 구형 캡

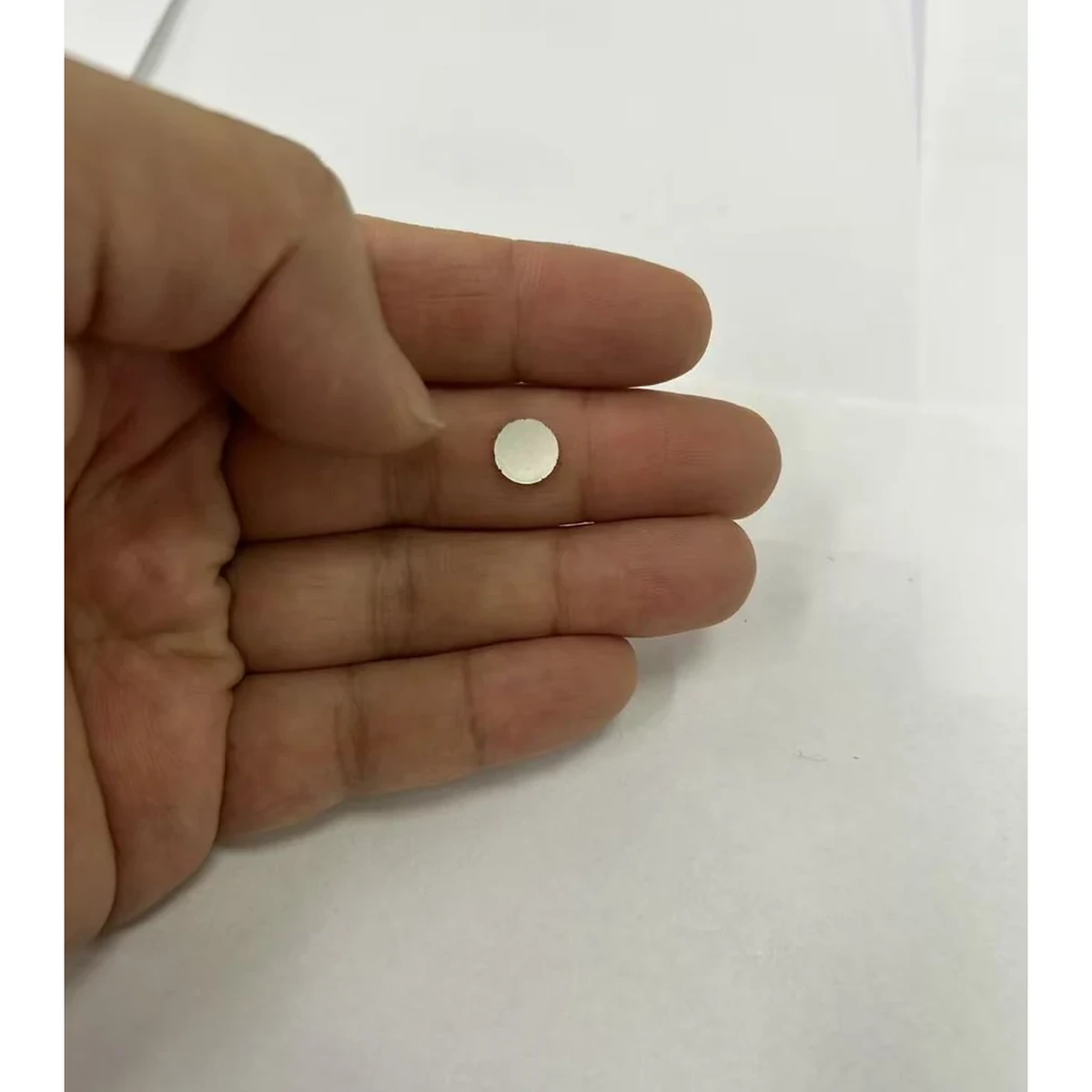

마이크로 피에조 세라믹
미세 곡선 세그먼트

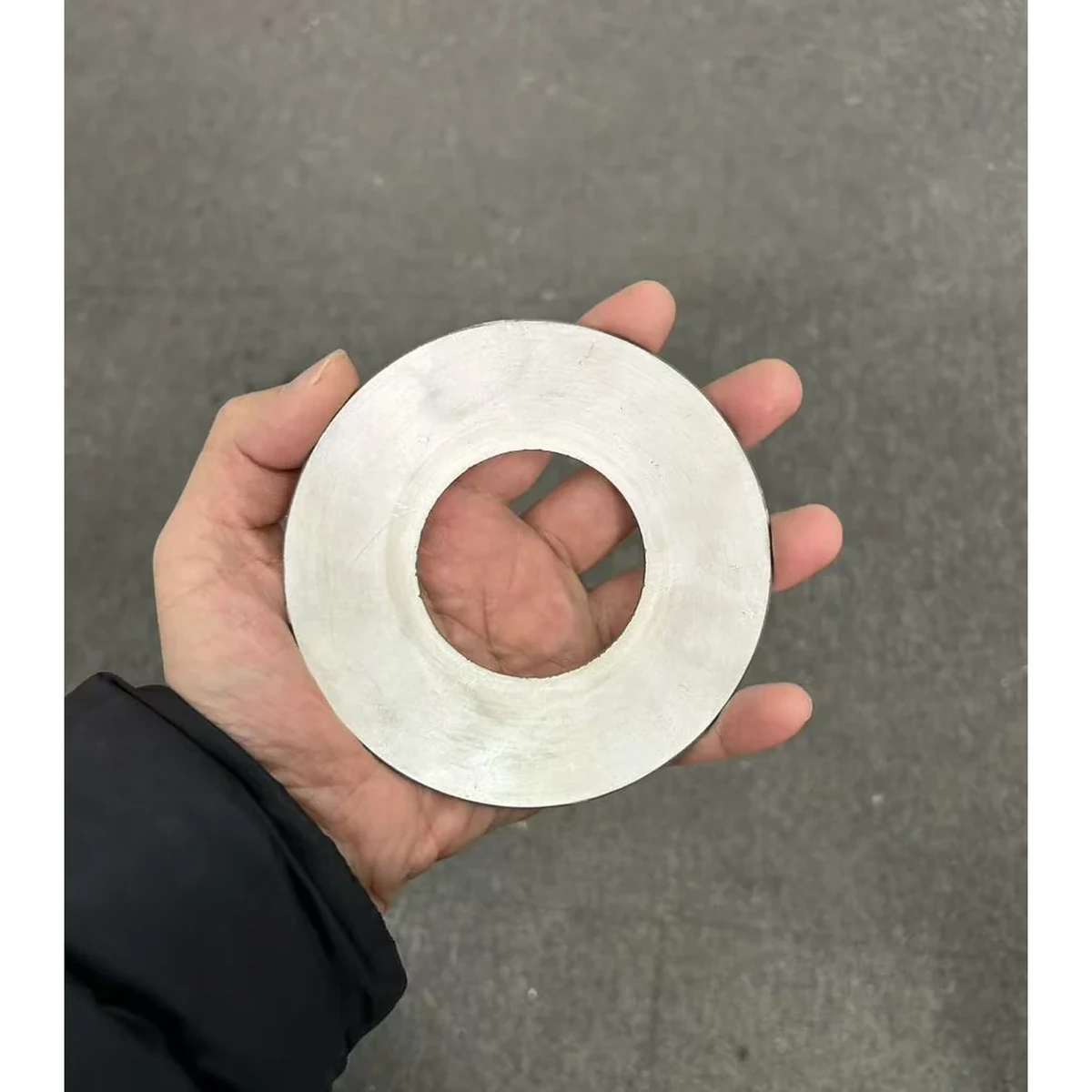

대형 환형 구형 캡
맞춤화 및 기술 검토
세라믹 형태는 결정의 한 부분일 뿐입니다. 집중된 성능은 부품이 전체 어셈블리에서 어떻게 지지되고 로드되는지에 따라 달라집니다.
우리가 지원하는 기하학
- •집중된 음향 출력을 위한 둥근 구형 캡
- •원형 또는 사각형 개구부가 있는 환형 및 개구 캡
- •유효 범위 또는 대각선 길이를 기준으로 검토된 맞춤형 곡선 변형
엔지니어링 리뷰
- •곡률 깊이, 쉘 두께 및 모서리 지지 조건
- •부품이 공기, 액체 또는 밀폐된 스택에서 작동하는지 여부
- •요청된 조리개 또는 세그먼트 형상으로 인해 제조 가능성이 변경되는 경우
최고의 RFQ 입력
- •직경 또는 대각선, 대상 벽 두께 및 개구부 크기
- •곡률 의도를 보여주는 스케치, 그림 또는 샘플 사진
- •작동 주파수 범위, 장착 방법 및 매체
실용적인 RFQ 단축키
이미 스케치나 그림이 있거나 표시된 샘플 사진만 있는 경우 대상 크기, 예상 두께 및 작동 매체와 함께 보내주십시오. 이는 일반적으로 엔지니어링 팀이 부품이 구형 캡 제품군에 유지되어야 하는지 아니면 보다 전문적인 검토 경로로 이동해야 하는지 확인하는 데 충분합니다.
