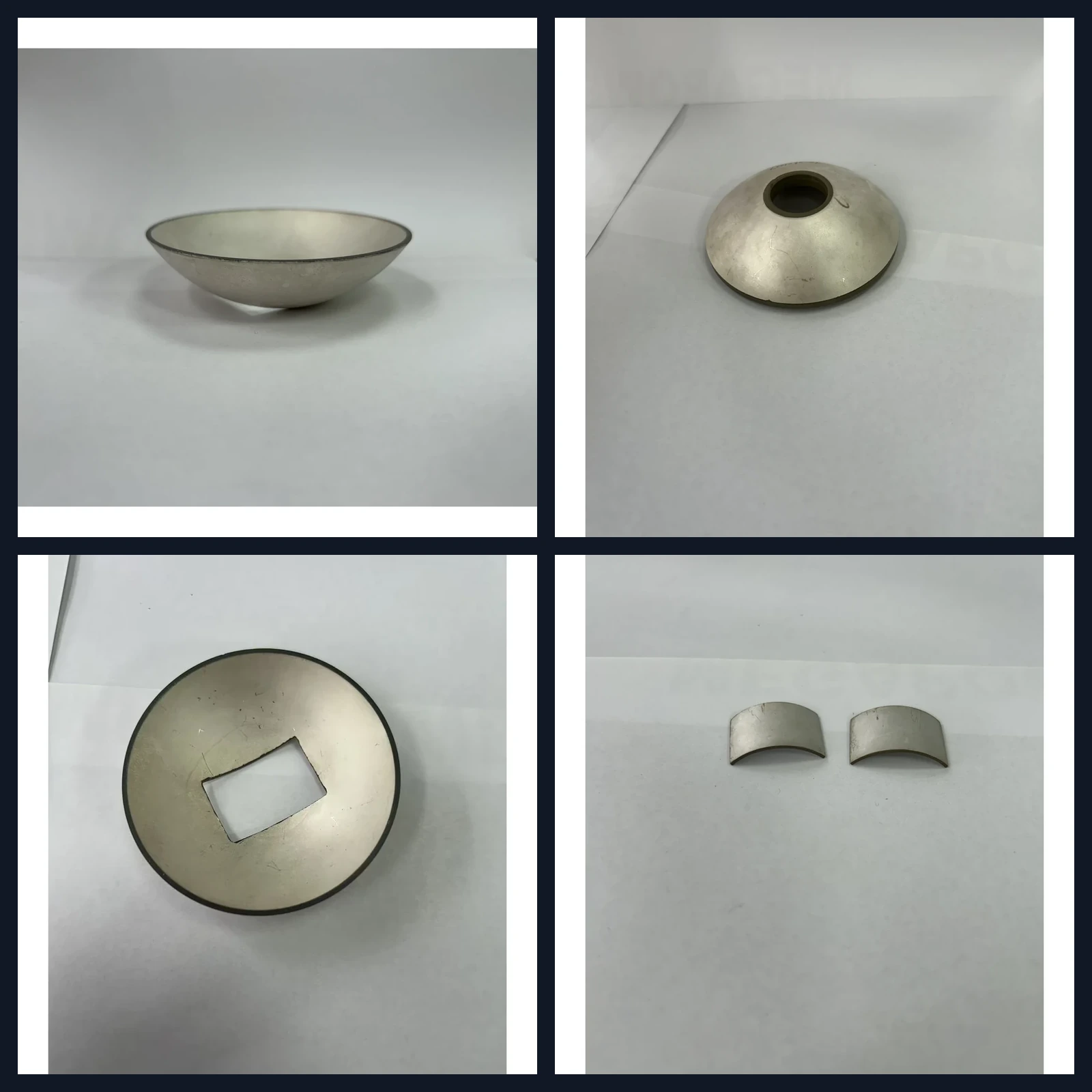

Piezoelektrische Keramik mit Kugelkappe
Individuell fokussierte Piezokeramik für OEM-Teams, die runde Kugelkappen, Ring-/Lochkappen oder kundenspezifische gebogene Varianten in einem Beschaffungsweg benötigen.
Wir bieten runde Standardteile mit einem Durchmesser von 7 mm bis 115 mm an, gruppieren nicht runde gebogene Teile als benutzerdefinierte gebogene Varianten und prüfen rechteckige oder unregelmäßige Teile nach Diagonallänge plus Krümmung und Stützzustand.
Schnelle RFQ Passungsprüfung
- •Runde Teile: Durchmesser 7-115 mm mit minimaler Wandstärke beginnend bei 0.2 mm bei kleinen Geometrien.
- •Blendenvarianten: Rundloch-, Quadratloch- und ringförmige Flachkappenformen bleiben unter derselben Produktlinie.
- •Benutzerdefinierte gebogene Varianten: segmentierte und nicht runde Teile werden nach effektiver Größe, Diagonale, Dicke und Stützzustand überprüft.
Durchmesser oder effektive Größe
7-115 mm
Runde Teile werden nach Durchmesser angegeben. Rechteckige oder unregelmäßig gebogene Varianten werden anhand der Diagonallänge überprüft.
Mindestwandstärke
Beginnt um 0.2 mm
Kleinere Teile können dünner beginnen, während größere fokussierte Keramiken in dickere Schalenbereiche übergehen, um eine stabile Formung und Handhabung zu gewährleisten.
Geometrieoptionen
Rund bis individuell gebogen
Kugelkappen, Lochkappen, gekrümmte Segmente und nicht runde Varianten können unter demselben RFQ-Pfad bleiben.
Engineering Review
Sonderwünsche willkommen
Wenn Ihre Öffnungsform, Ihr Dickenziel oder Ihre Stützbedingung außerhalb des Standardfensters liegen, überprüfen wir dies mit dem technischen Team.
Größenbereich und Mindestwandstärke
Verwenden Sie diese Tabelle als ersten RFQ-Bildschirm. Die endgültige Machbarkeit hängt immer noch von der Krümmung, der Öffnungsgeometrie und dem Zustand der Stütze ab.
| Durchmesser / effektive Größe | Mindestwandstärke | Überprüfungshinweis |
|---|---|---|
| Durchmesser 7-30 mm | 0.2 mm | Typisches Fenster für kompakte Fokuskappen und kleine Kugelkappenkeramiken. |
| Durchmesser 30-50 mm | 0.5 mm | Wird verwendet, wenn Blende, Krümmung und Handhabungsstabilität im Gleichgewicht bleiben müssen. |
| Durchmesser 50-80 mm | 1.0 mm | Häufig bei größeren fokussierten Baugruppen, die eine stärkere Schalenunterstützung benötigen. |
| Durchmesser 80-115 mm | 1.5 mm | Zitiert nach Überprüfung der Krümmungstiefe, der Werkzeuge und der Anforderungen an die Kantenunterstützung. |
| Rechteckige / unregelmäßig gebogene Varianten | Von Diagonal bewertet | Wir bewerten Diagonallänge, Krümmung, Dickenverteilung und Montageabsicht, bevor wir die Machbarkeit bestätigen. |
Sonderwünsche außerhalb dieses Zeitfensters werden nicht automatisch abgelehnt. Sie führen eine technische Prüfung durch, damit das Team vor der Angebotserstellung Kompromisse in Bezug auf Dicke, Werkzeuge und Integration besprechen kann.
Produktgalerie
Ein einziges Galerielayout erleichtert den Vergleich echter Keramikformen, Öffnungen, Krümmungen und Maßstäbe im gesamten Kugelkappenbereich.
Runde Kappen, Öffnungsteile, gebogene Segmente und Maßstabsreferenzstücke werden in einem einheitlichen Format angezeigt, sodass der Keramikkörper klar und einfach zu vergleichen bleibt.

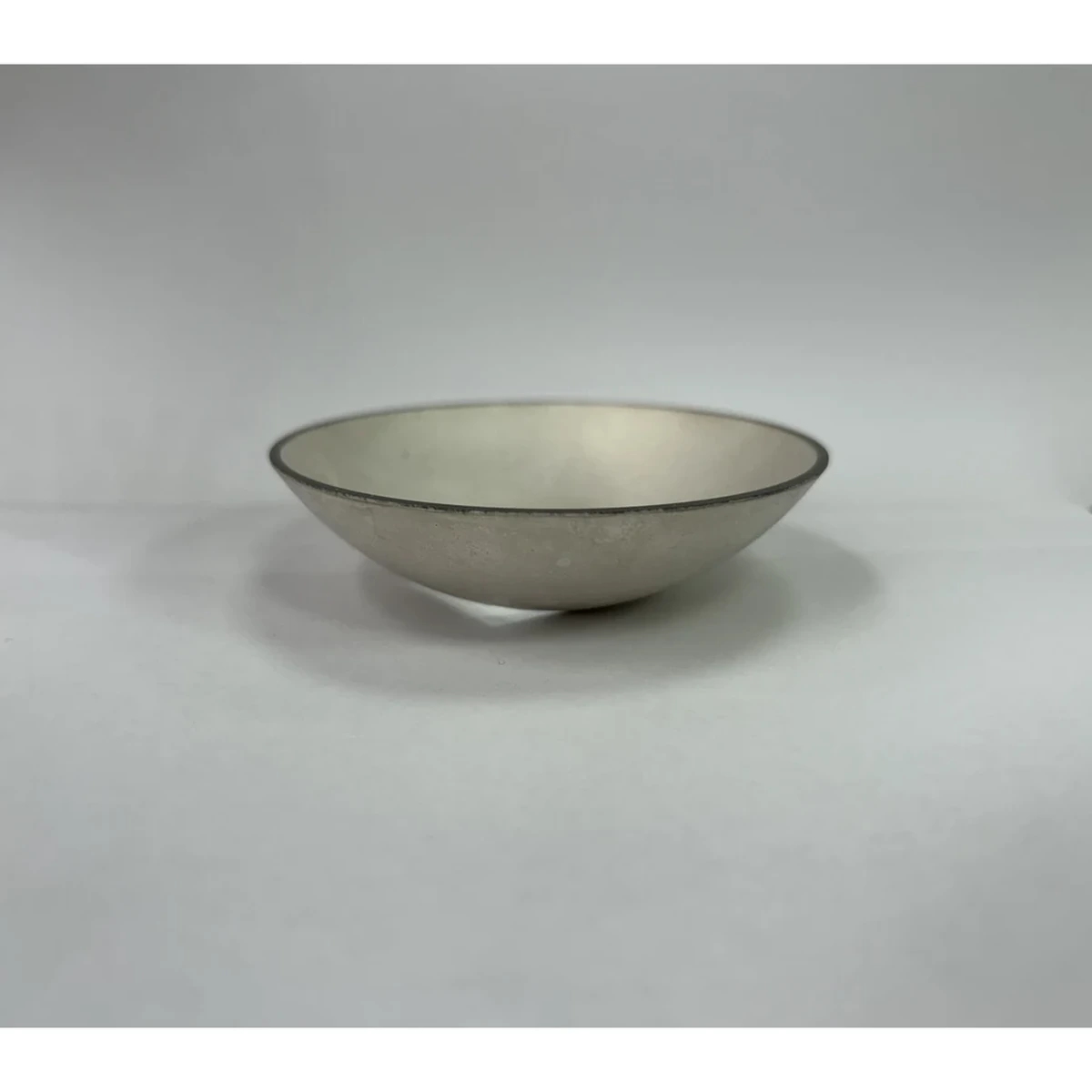

Runde Kugelkappe
Präzisions-Kugelkappe

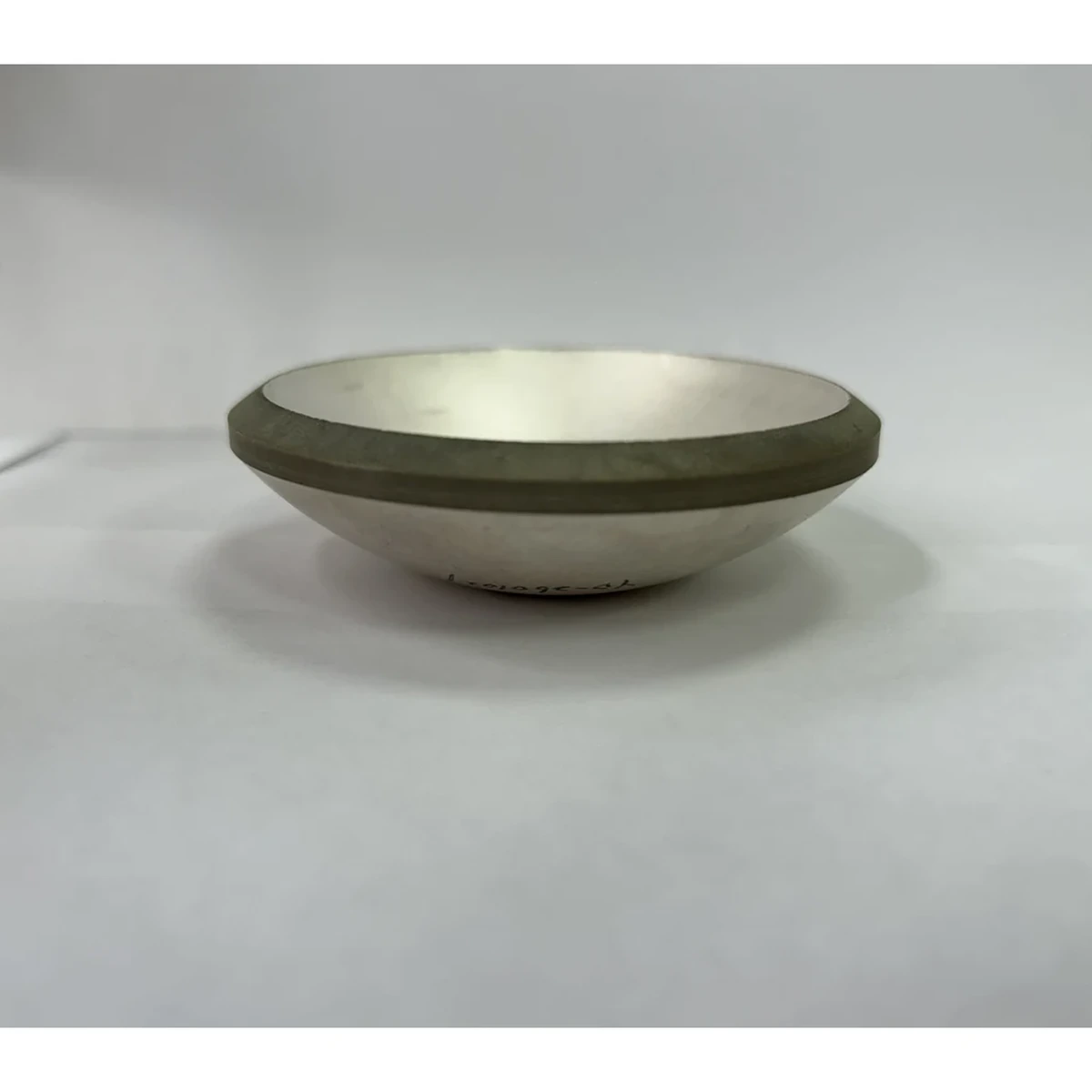

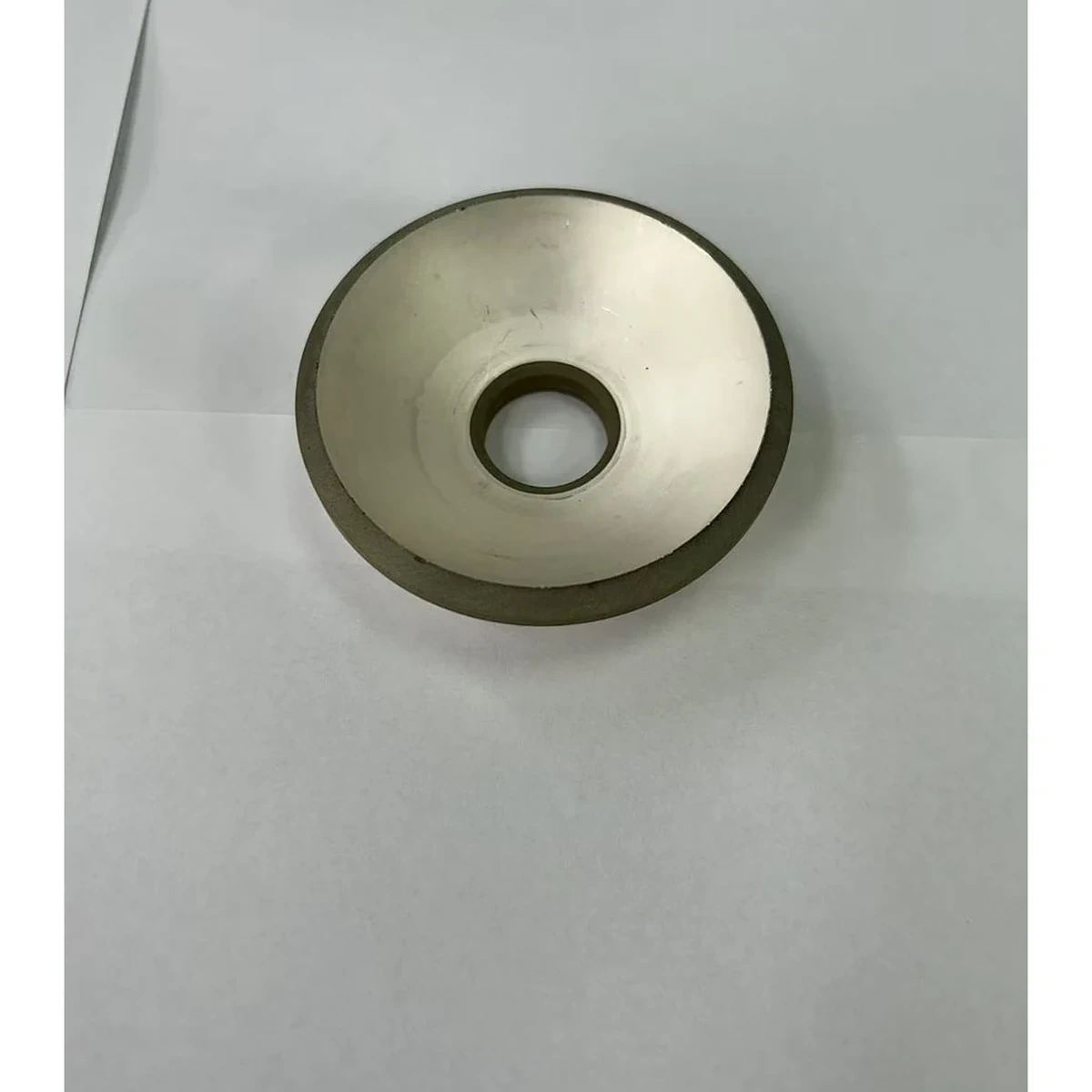

Ringförmige Aperturkappe
Präzisions-Blendenkappe

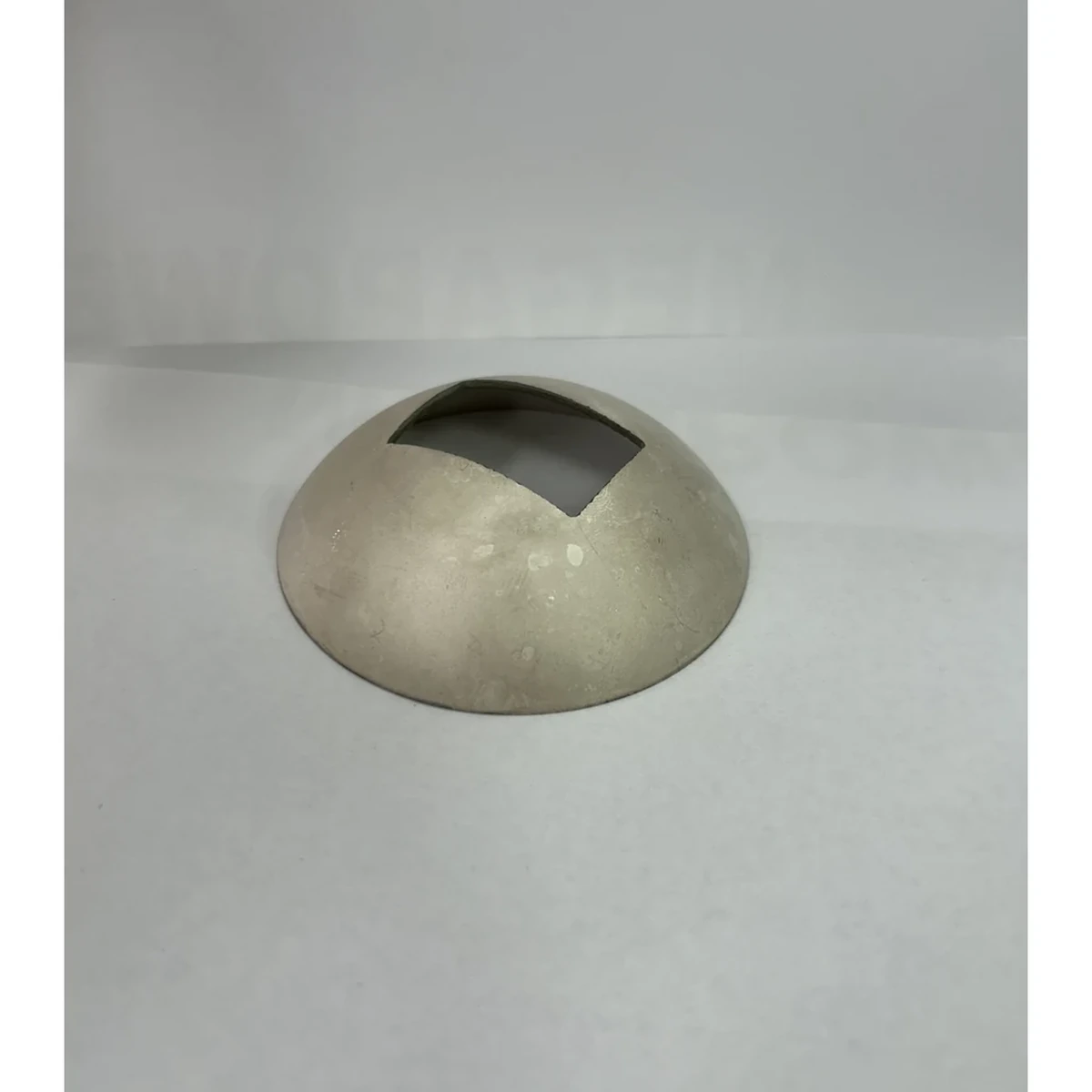

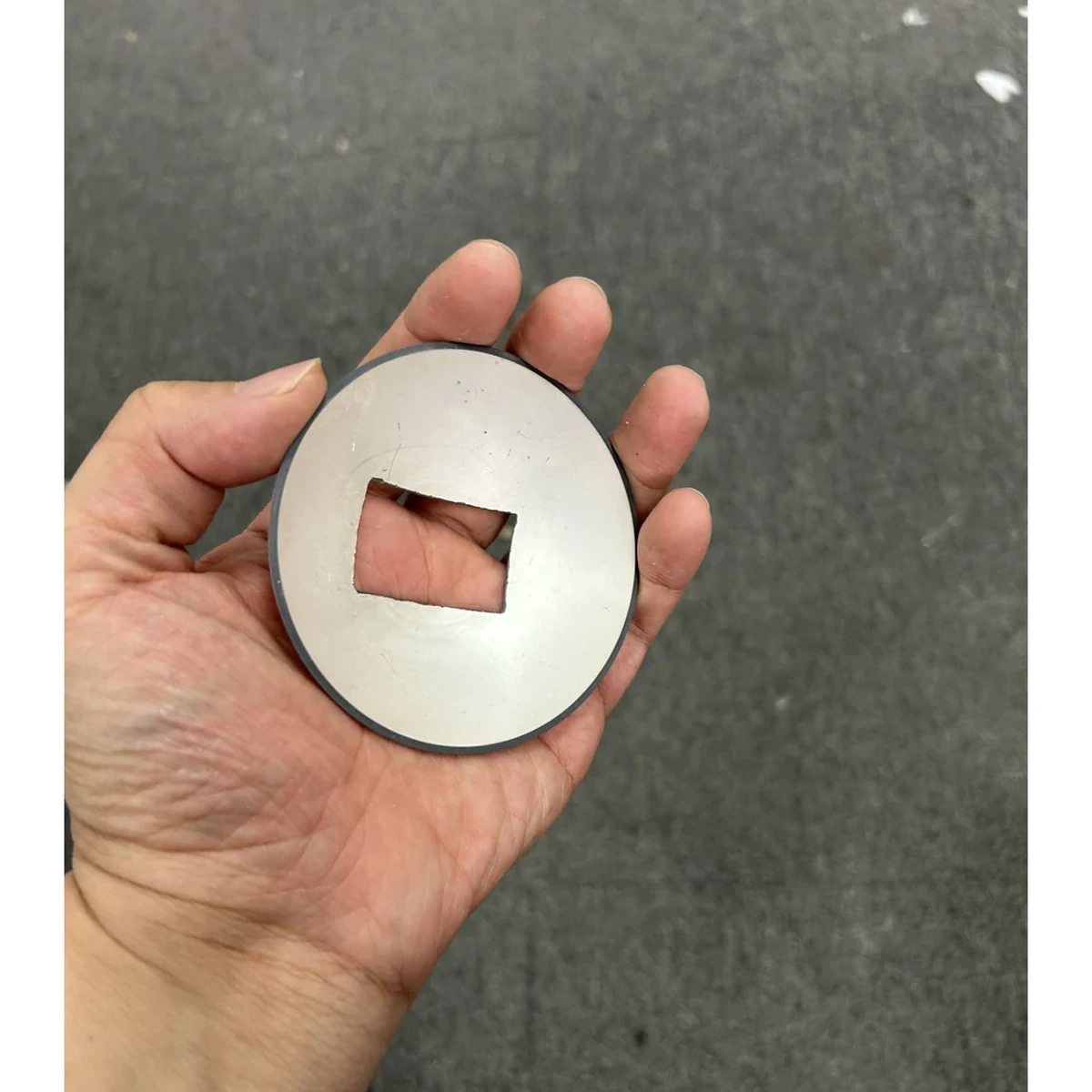

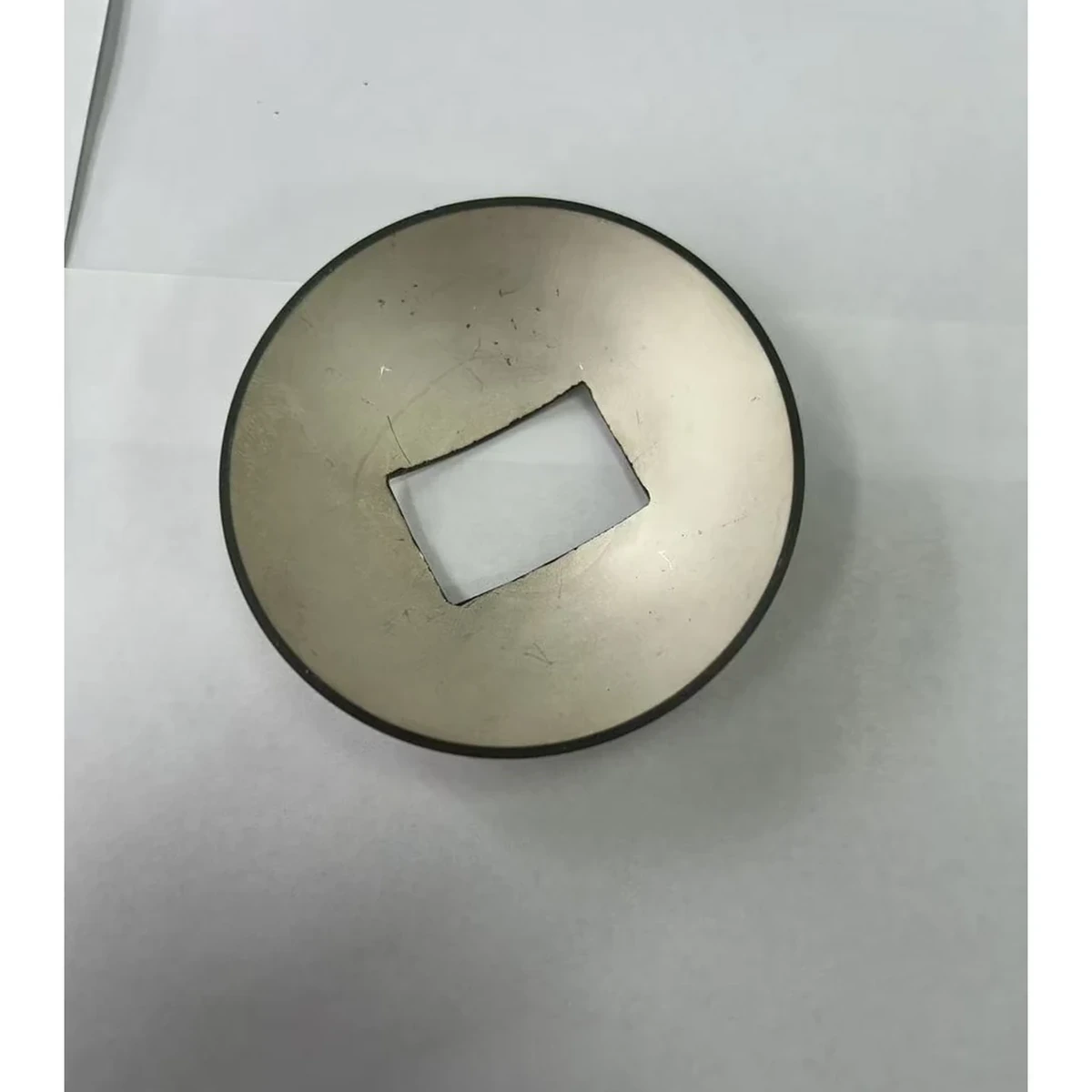

Kappe mit quadratischer Öffnung

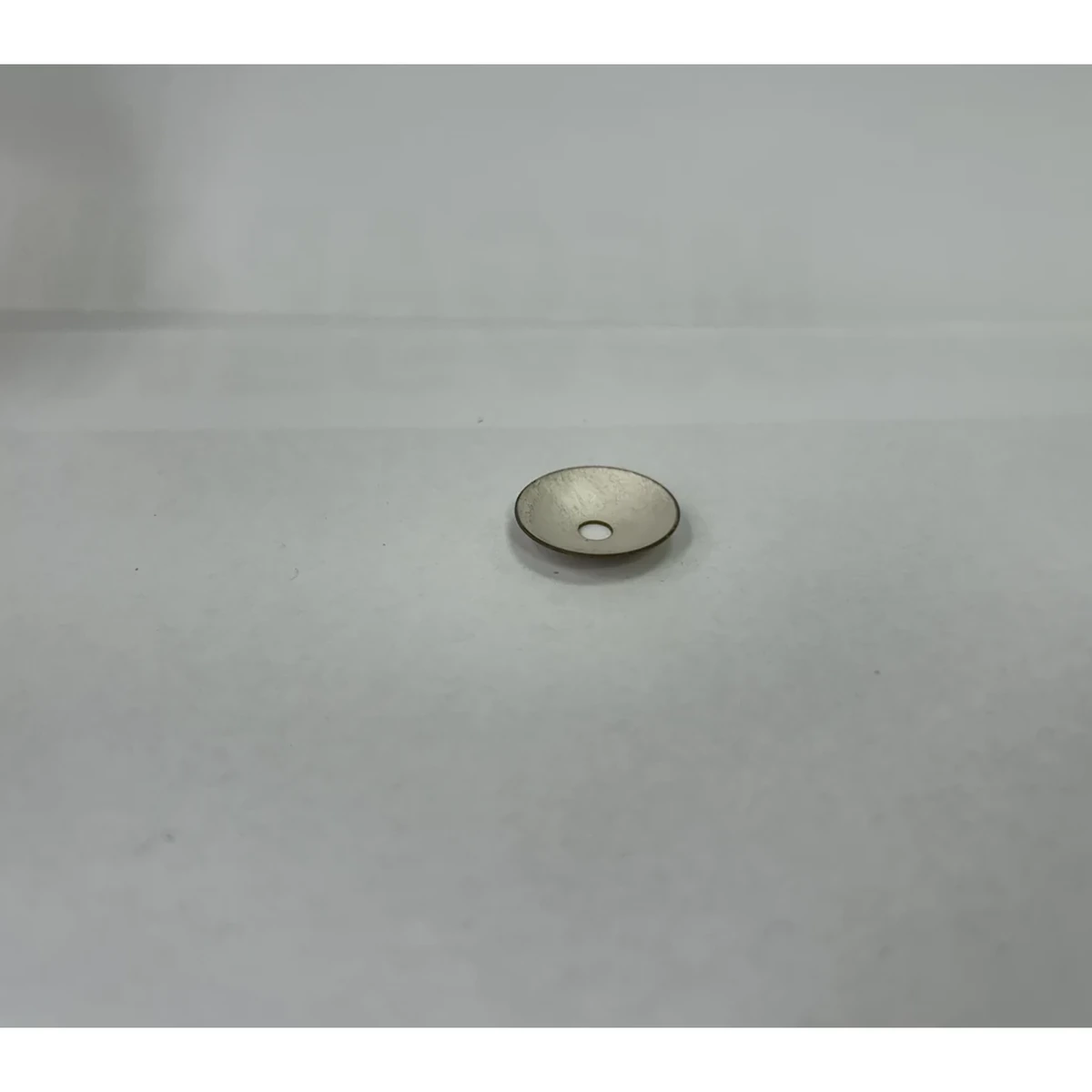

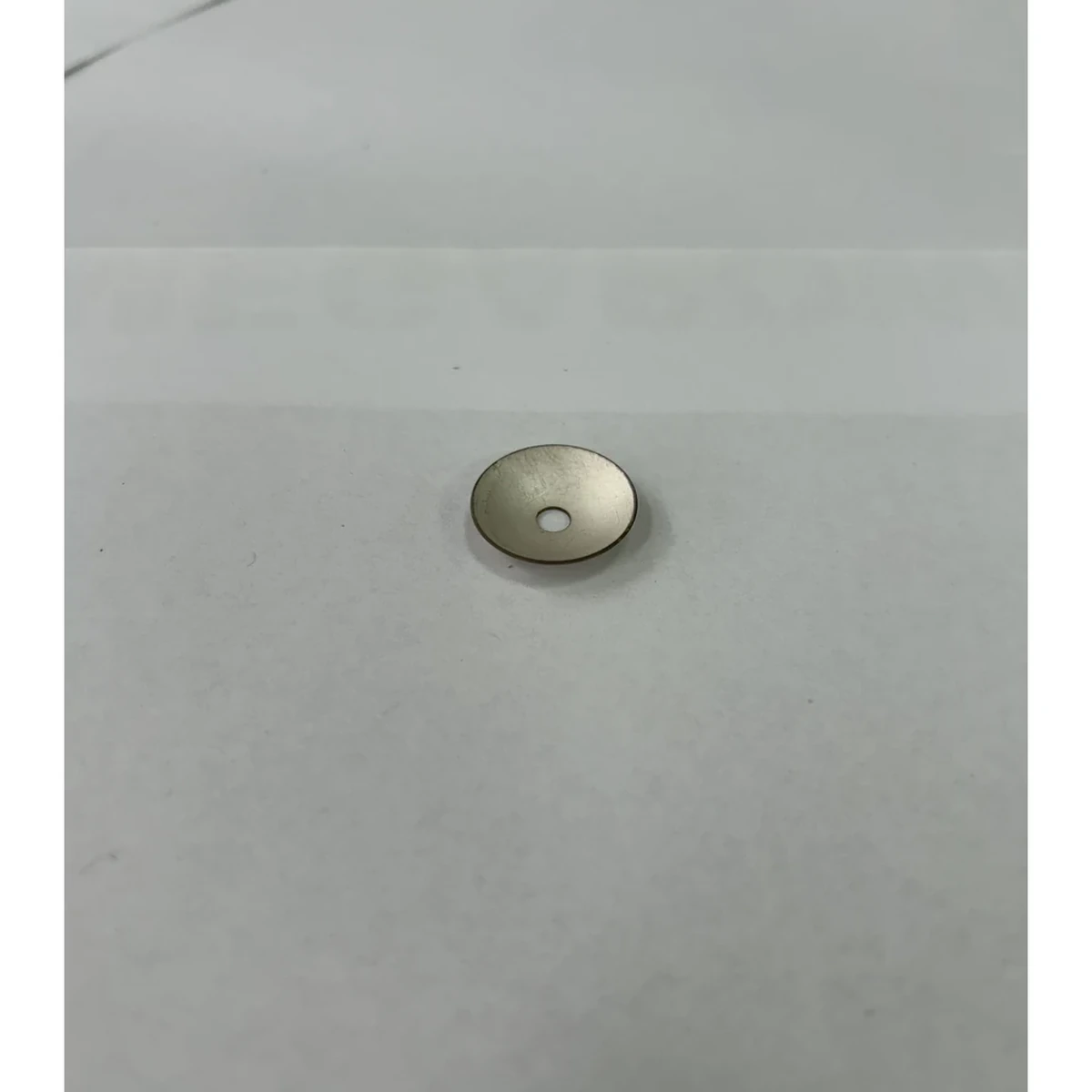

Miniatur-Blendenkappe
Kompakte Blendenkappe

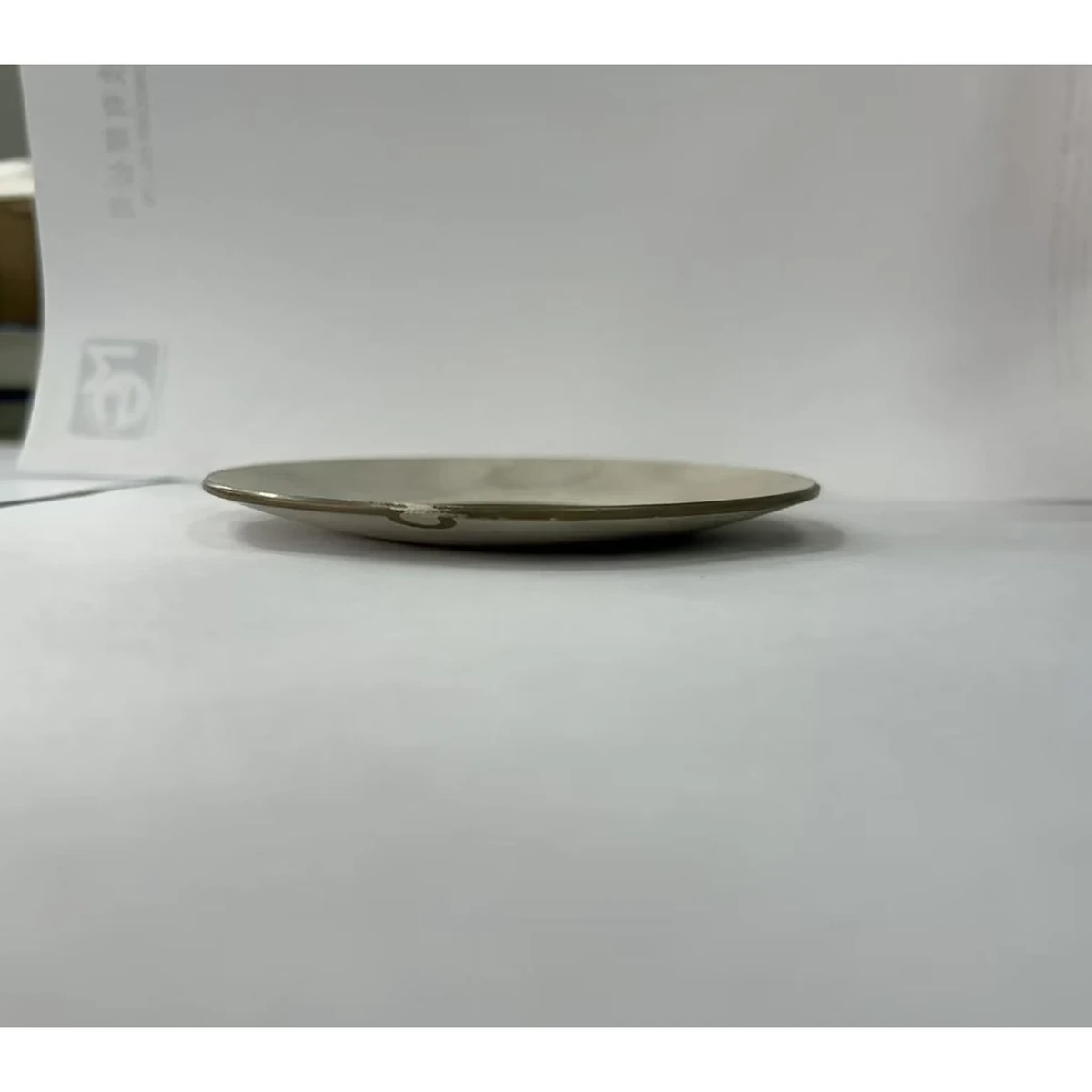

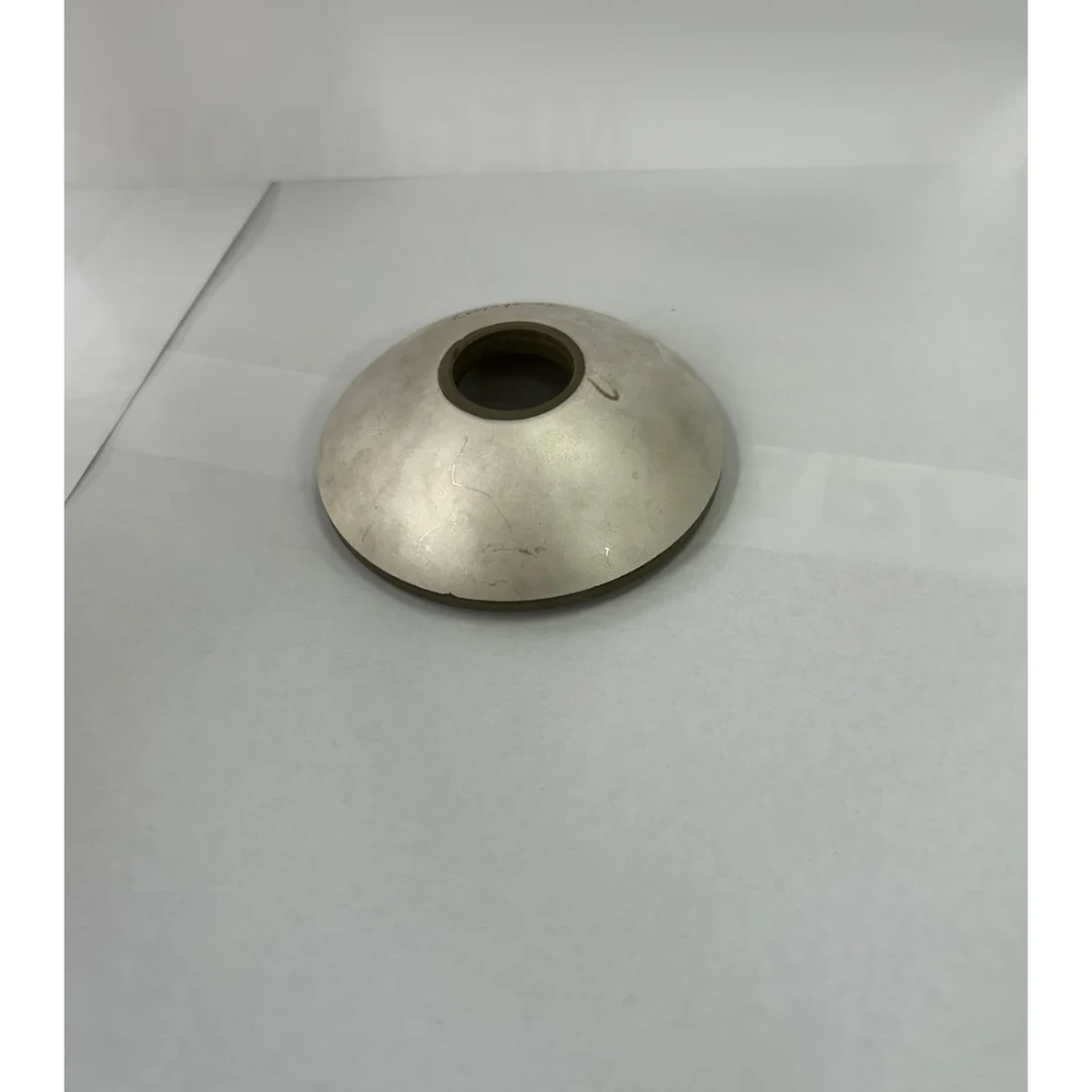

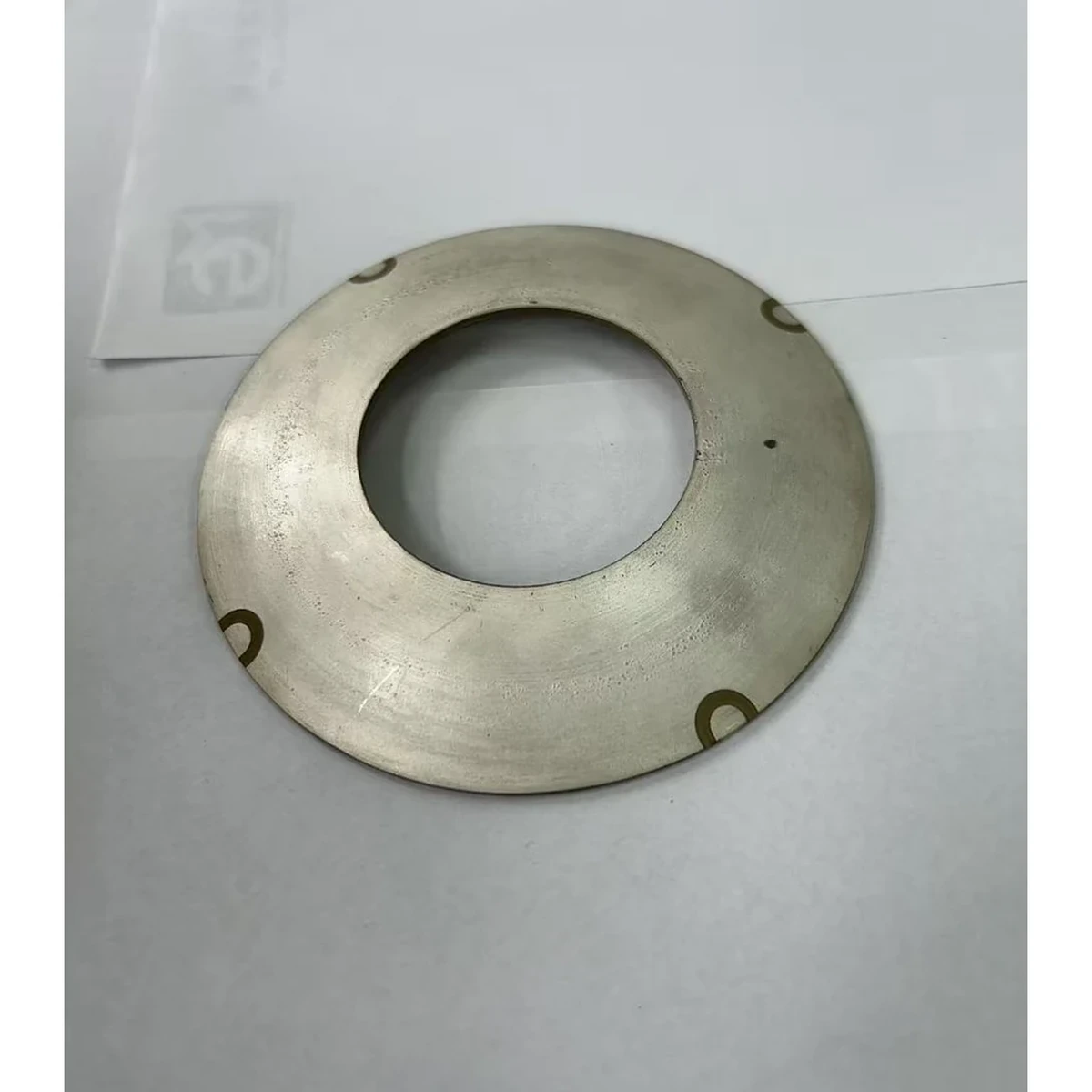

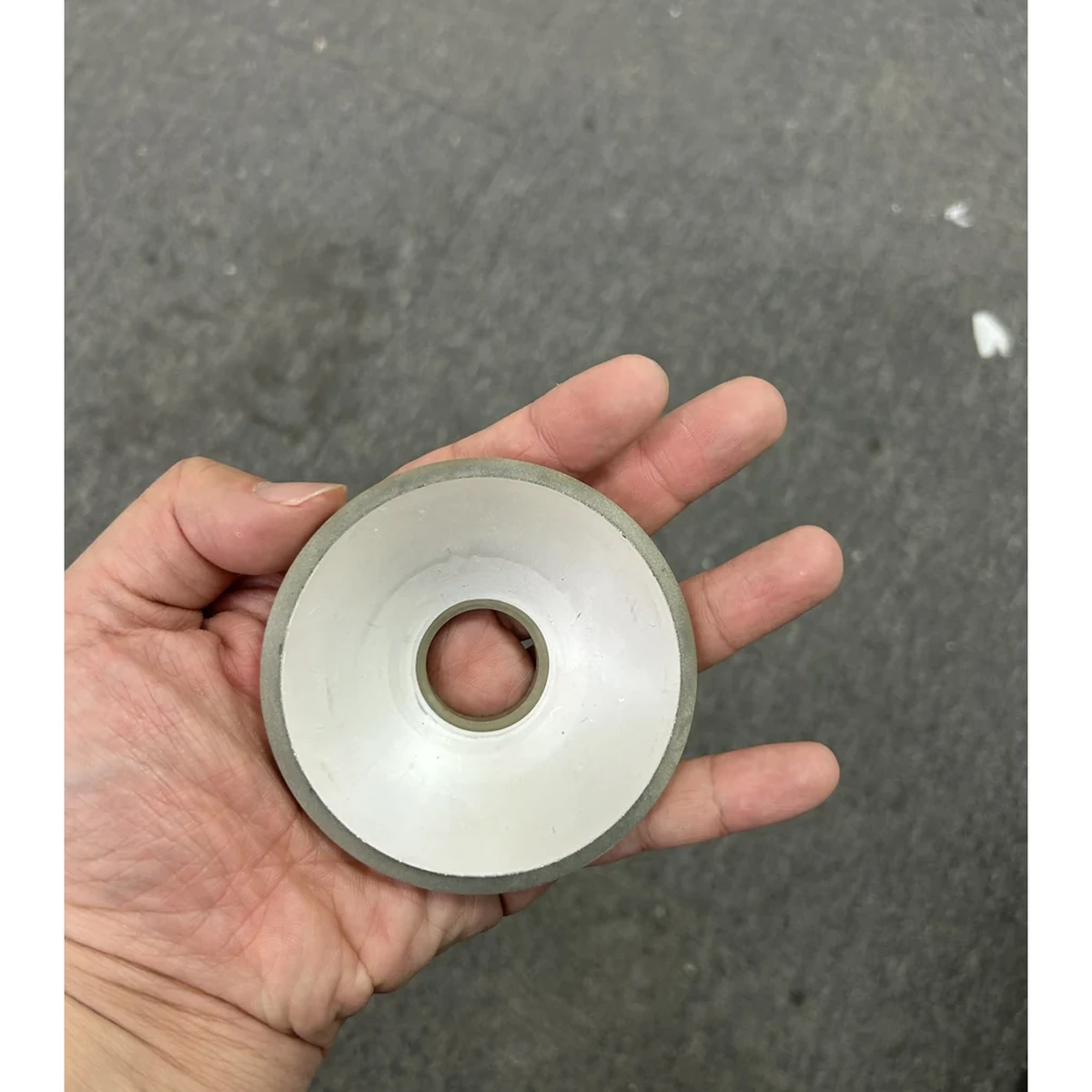

Ringförmige Kugelkappe

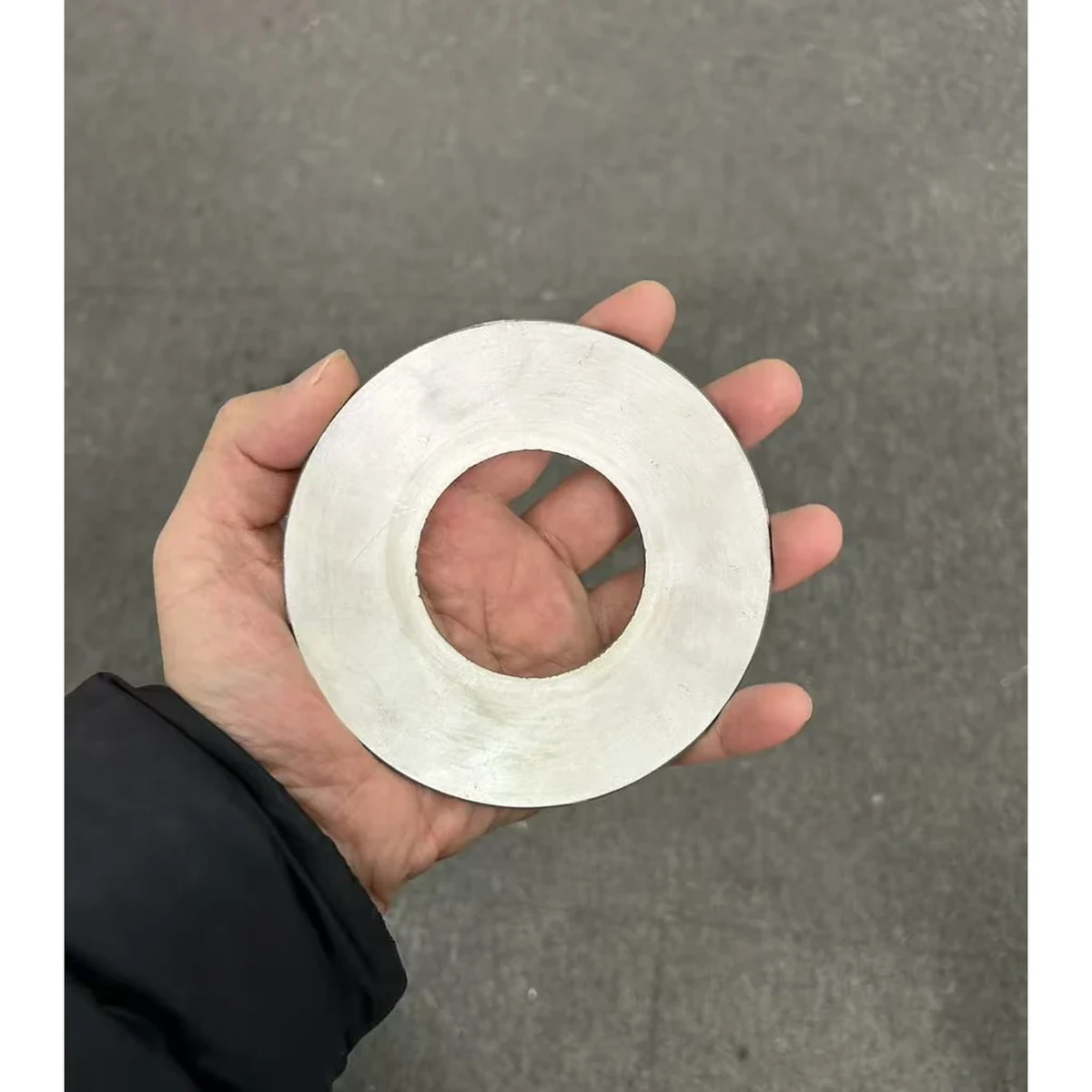

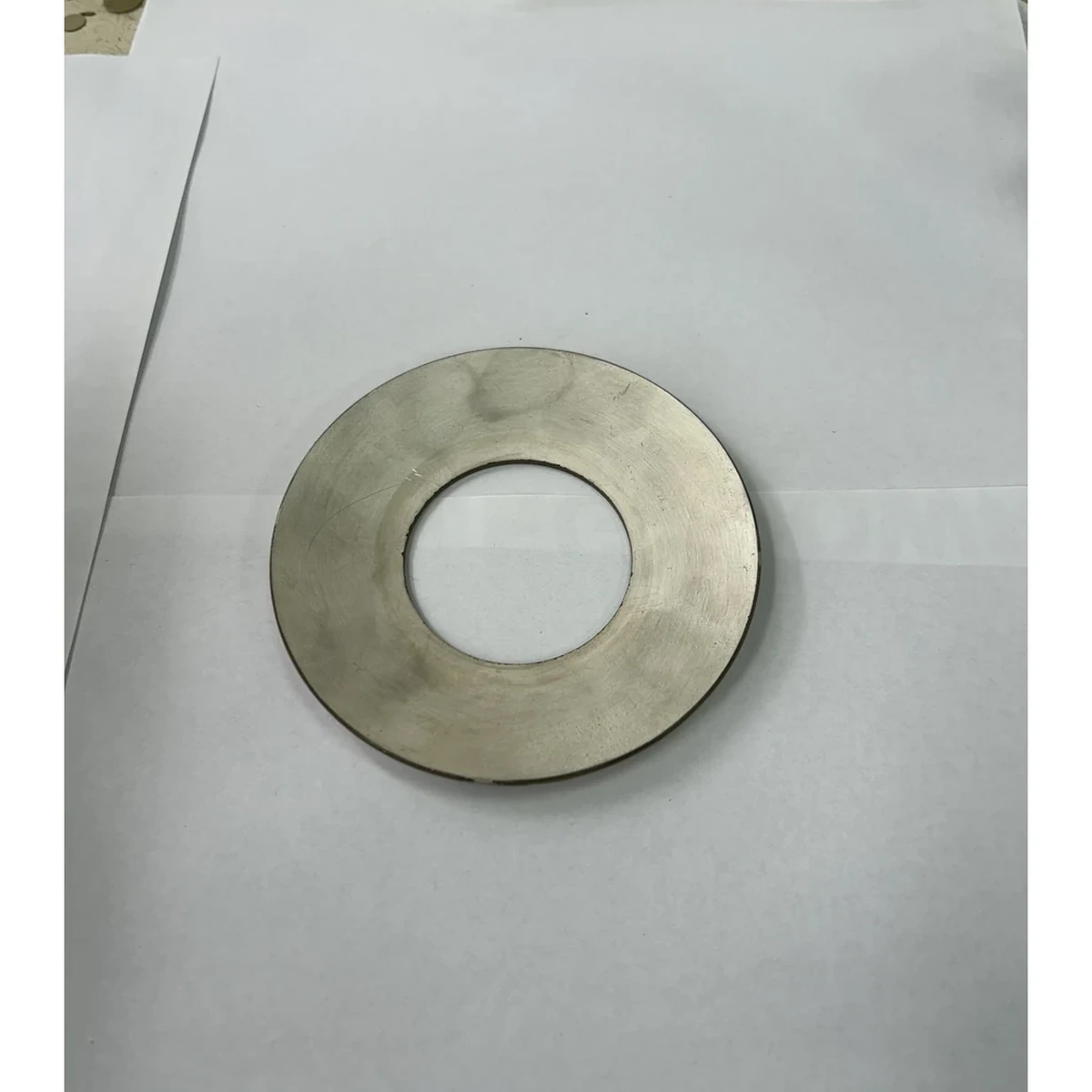

Große ringförmige Kappe
Präzisions-Ringkappe

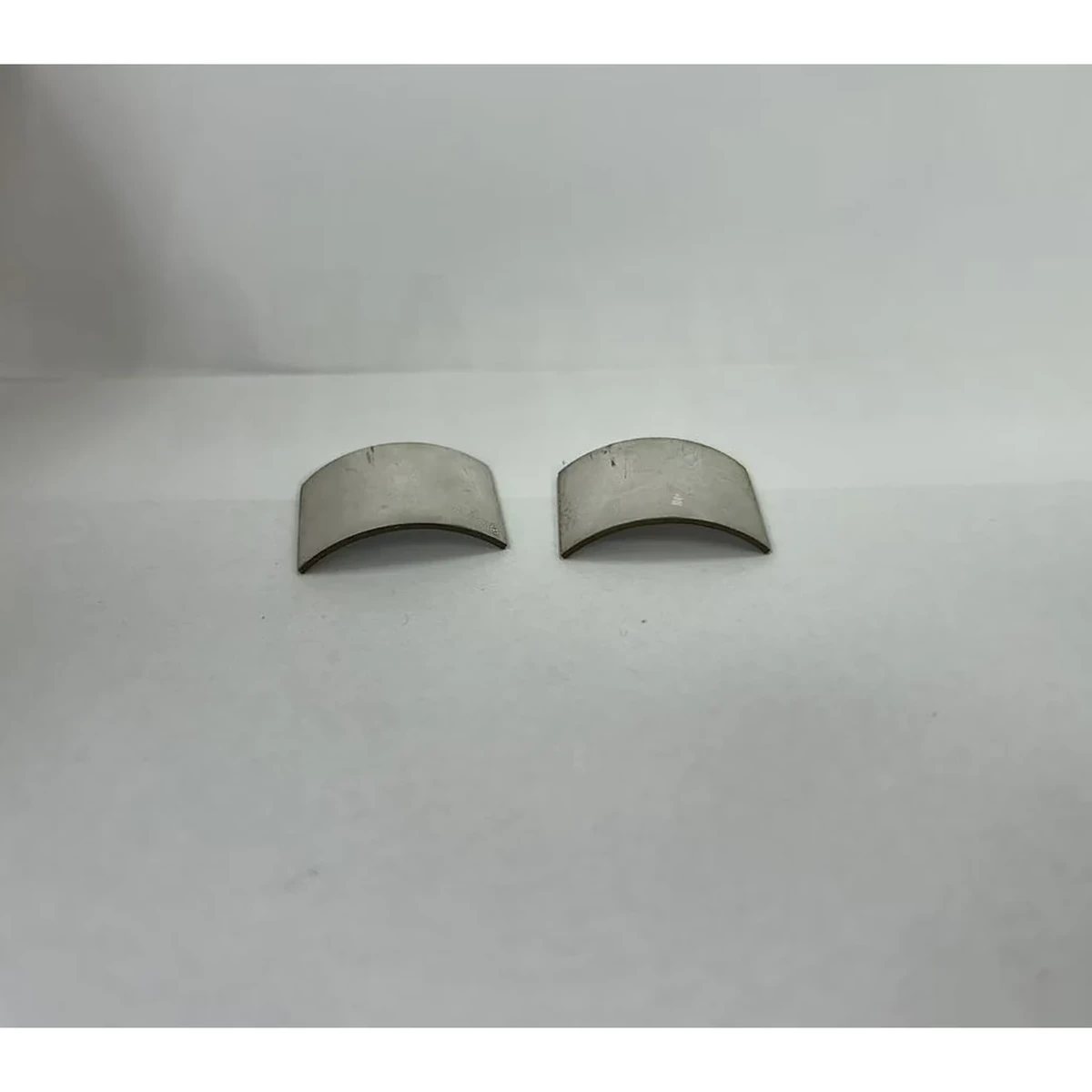

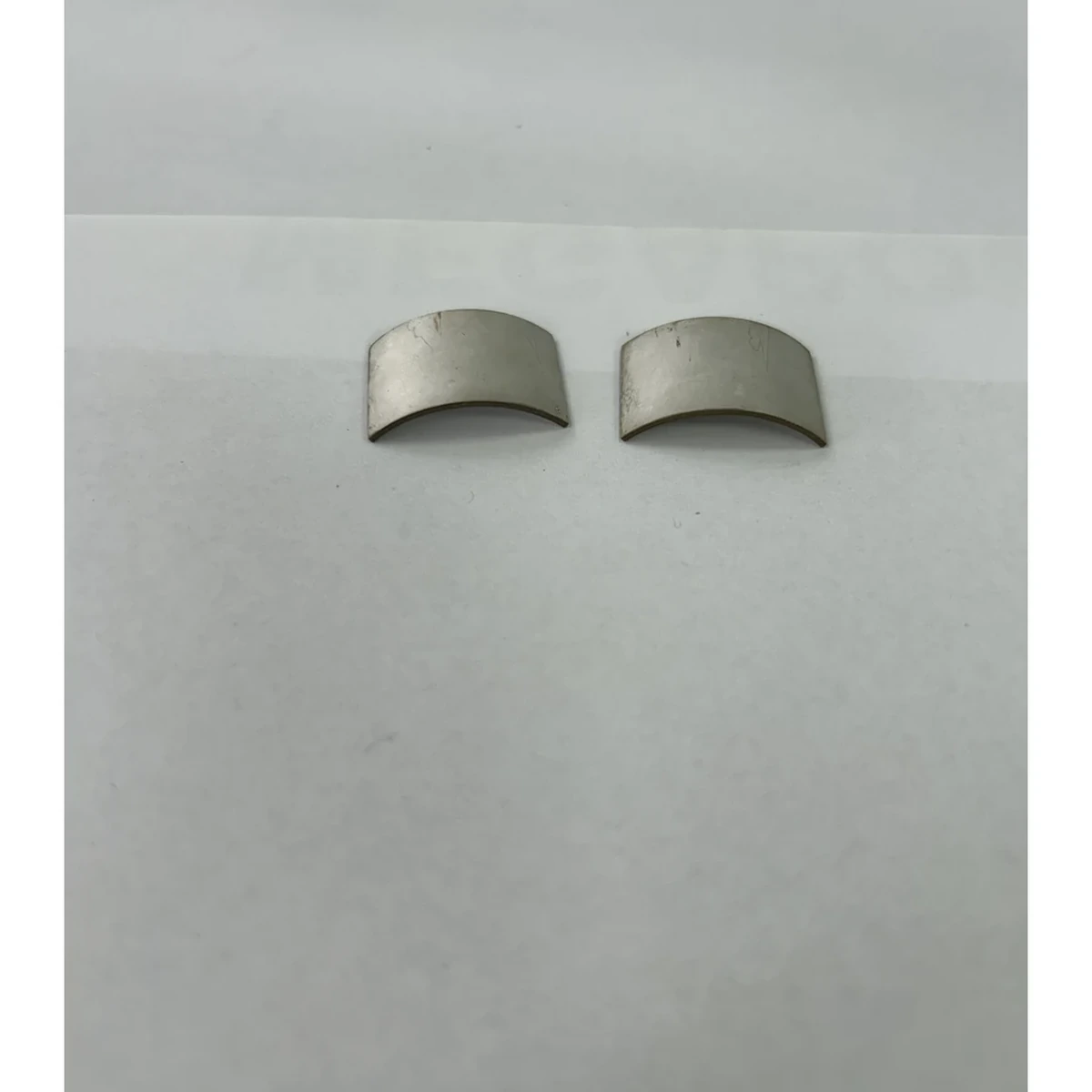

Benutzerdefiniertes gebogenes Segment
Präzisionsgebogenes Segment

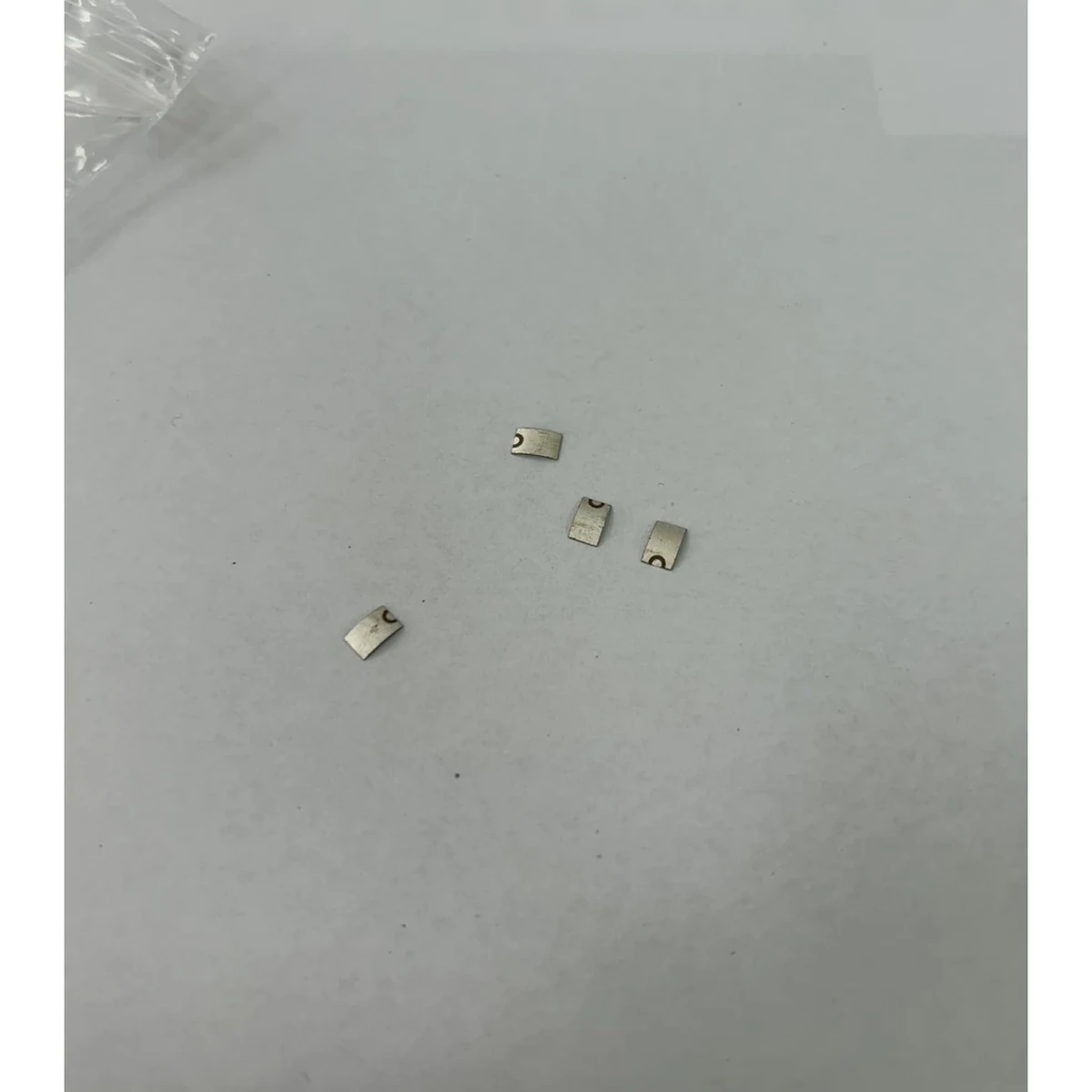

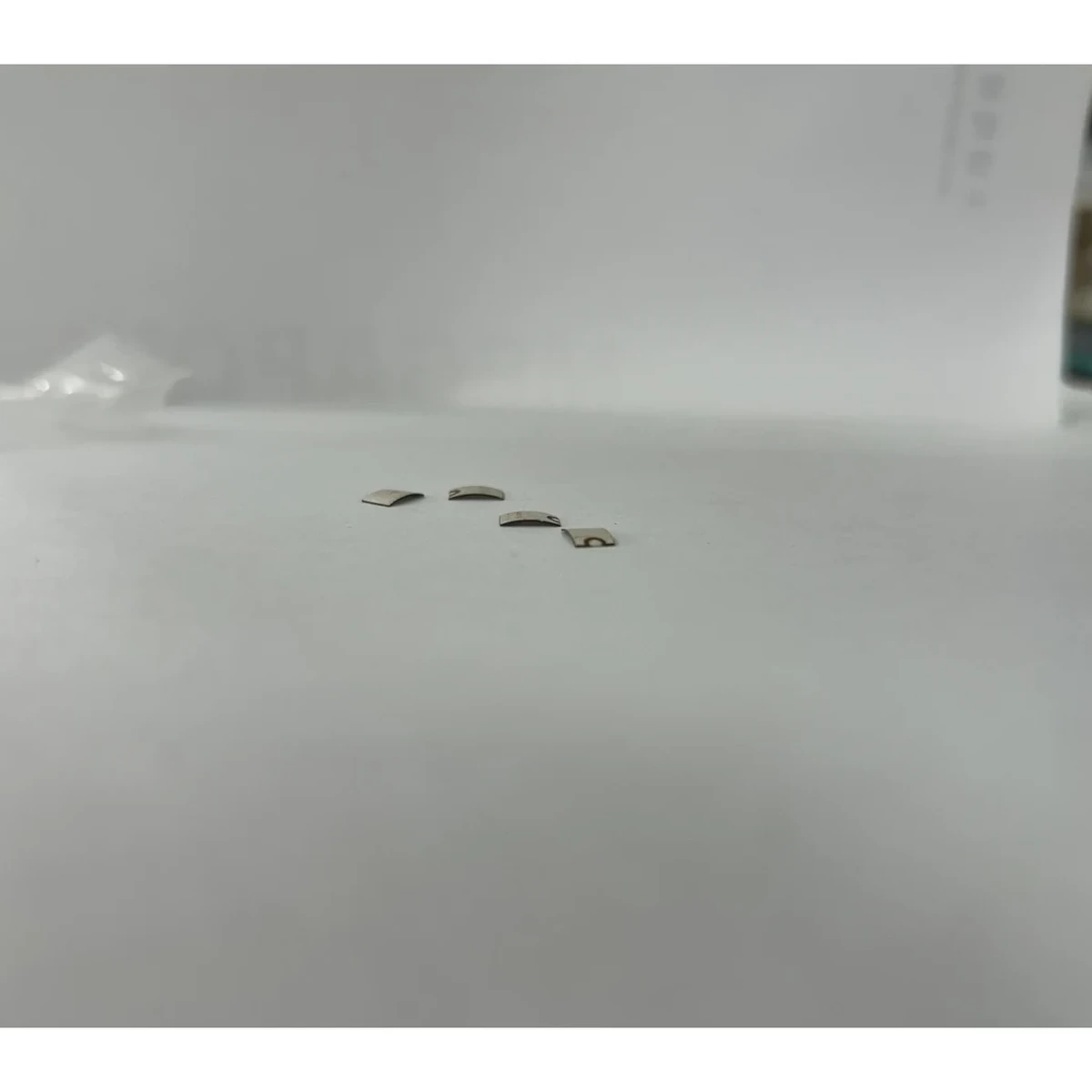

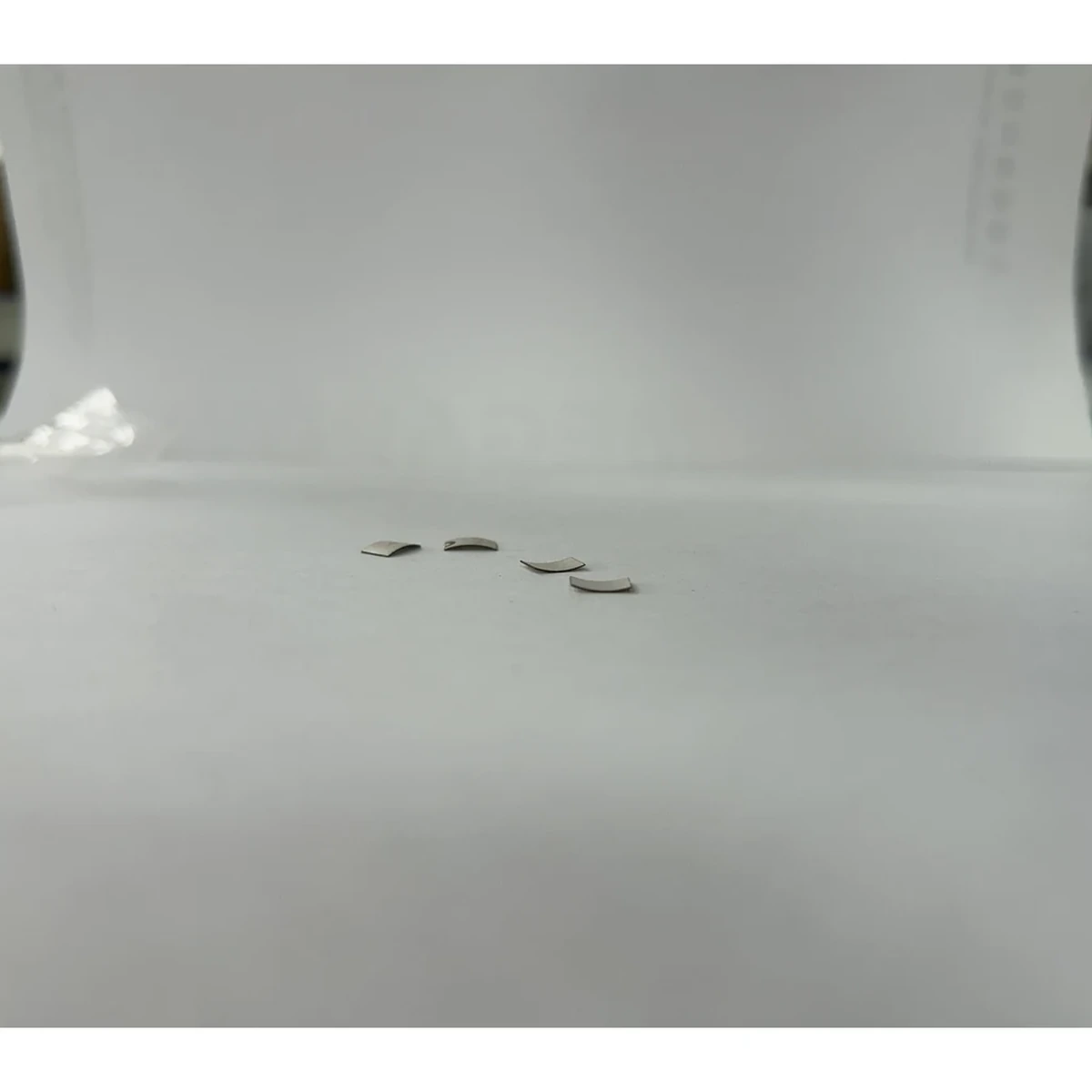

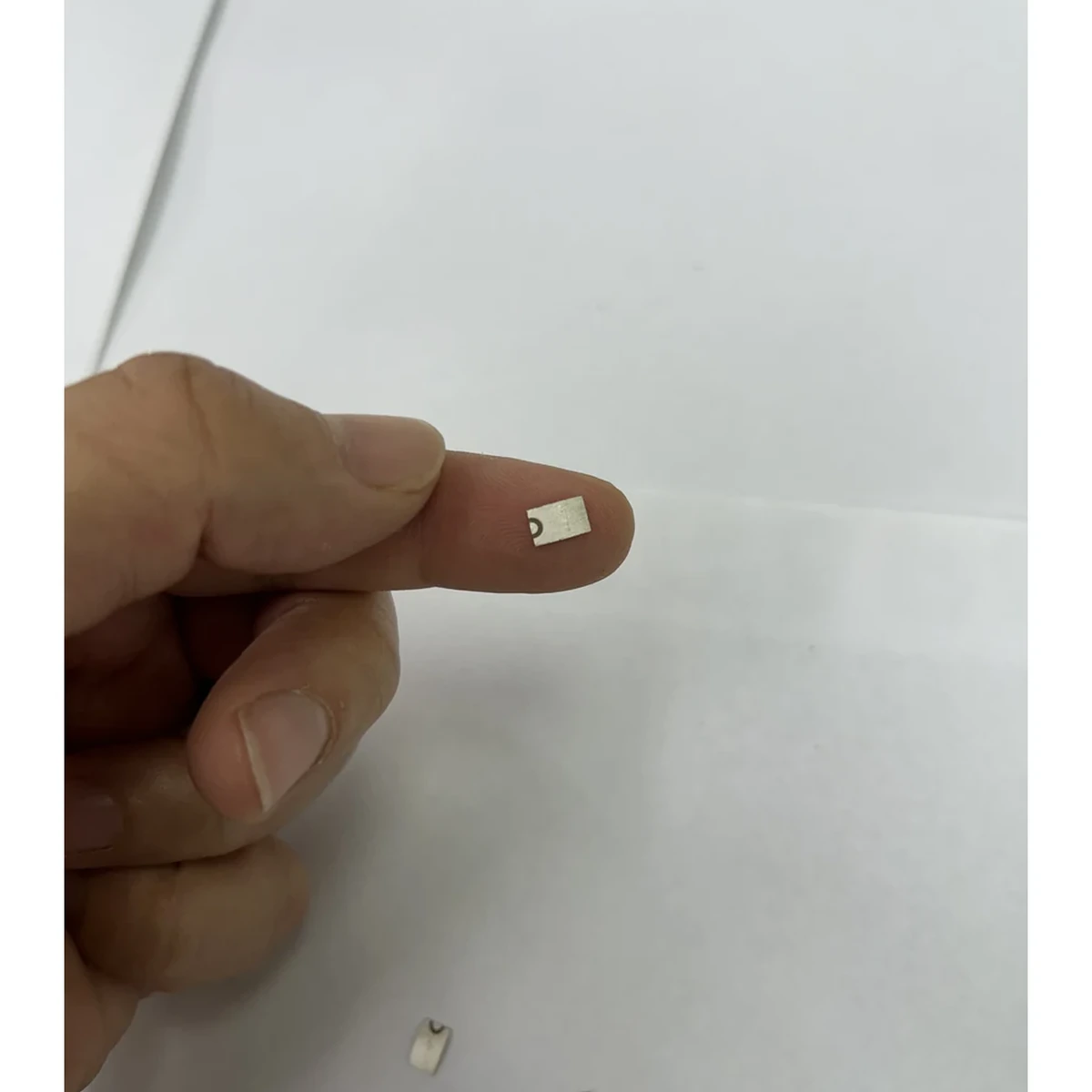

Miniatur-Kurvensegment
Kompaktes gebogenes Segment
Mikrogekrümmtes Segment
Kappe mit großer Blende
Deep Aperture Cap
Benutzerdefinierte Kappe mit quadratischer Blende

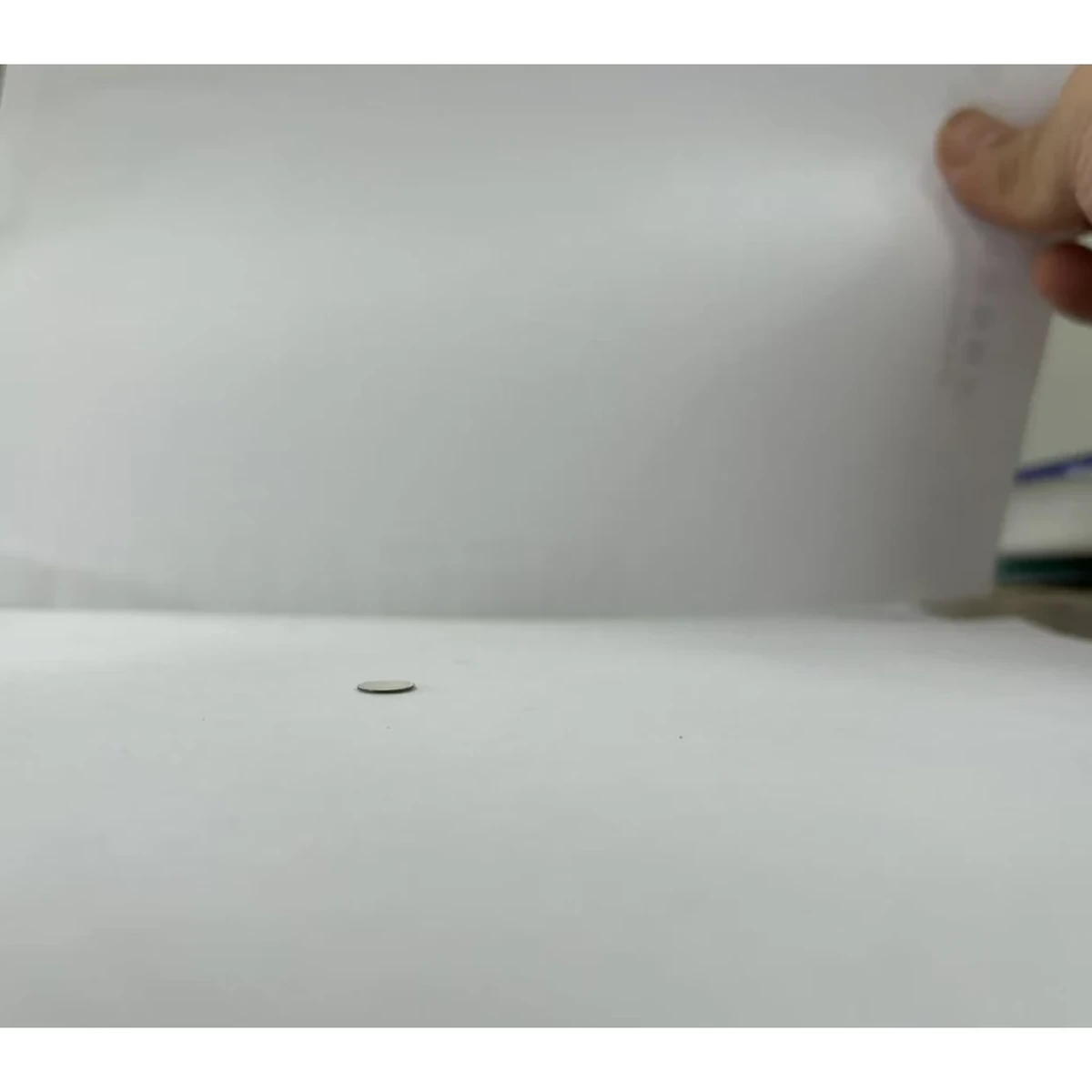

Miniatur-Kugelkappe

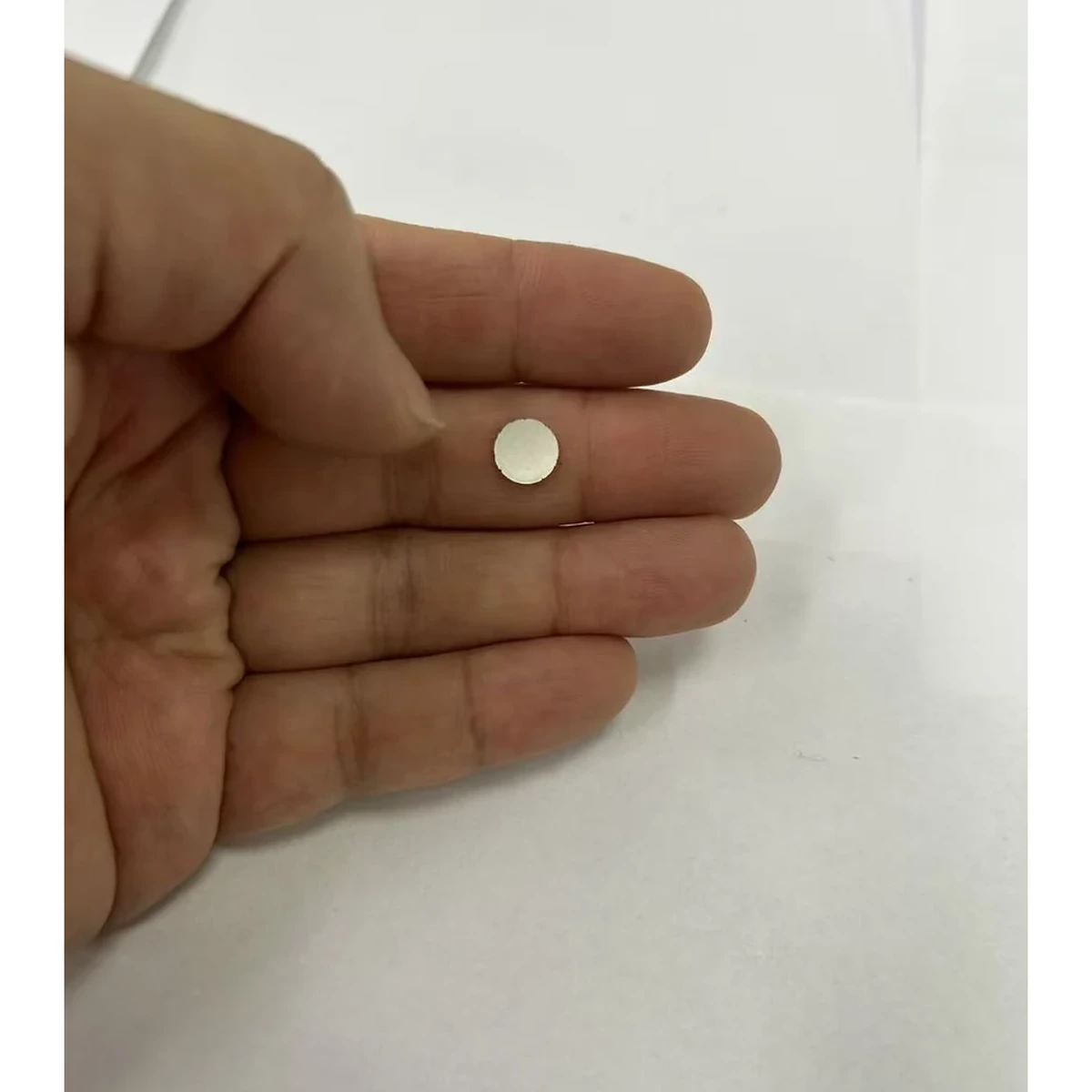

Mikro-Piezokeramik
Mikrogekrümmtes Segment
Große ringförmige Kugelkappe
Anpassung und technische Überprüfung
Die Keramikform ist nur ein Teil der Entscheidung. Die gezielte Leistung hängt auch davon ab, wie das Teil in der gesamten Baugruppe unterstützt und belastet wird.
Geometrie, die wir unterstützen
- •Runde Kugelkappen für fokussierte akustische Ausgabe
- •Ring- und Lochkappen mit runden oder quadratischen Öffnungen
- •Benutzerdefinierte gebogene Varianten, überprüft nach effektiver Spannweite oder diagonaler Länge
Welche technischen Bewertungen
- •Krümmungstiefe, Schalendicke und Randunterstützungszustand
- •Ob das Teil in Luft, Flüssigkeit oder einem geschlossenen Stapel funktioniert
- •Wenn die gewünschte Apertur- oder Segmentgeometrie die Herstellbarkeit ändert
Beste RFQ-Eingaben
- •Durchmesser oder Diagonale, Zielwandstärke und beliebige Öffnungsgröße
- •Skizze, Zeichnung oder Beispielfoto, das die Krümmungsabsicht zeigt
- •Betriebsfrequenzfenster, Montagemethode und Medium
Praktische RFQ-Verknüpfung
Wenn Sie bereits eine Skizze, Zeichnung oder auch nur ein markiertes Beispielfoto haben, senden Sie diese zusammen mit der Zielgröße, der Dickenvorstellung und dem Betriebsmedium. Dies reicht in der Regel aus, damit das Ingenieurteam bestätigen kann, ob das Teil in der Kugelkappenfamilie bleiben oder in einen spezielleren Prüfpfad übergehen soll.
Häufig gestellte Fragen
Verwandte technische Artikel
Diese fünf Artikel behandeln bereits die wichtigsten Fragen zur fokussierten Keramik, die typischerweise vor RFQ auftauchen.
Sphärisch gekrümmte piezoelektrische Keramik: Praktische Einführung
Beginnen Sie hier, wenn Ihr Team eine praktische Definition von fokussierter Kugelkalottenkeramik benötigt.
Wie fokussiert eine schalenförmige Piezokeramik den Ultraschall?
Erklärt, warum die Geometrie die Wellenfront verändert und wie sich dies auf die fokussierte Ausgabe auswirkt.
Kugelkappe vs. halbkugelförmige Piezokeramik
Nützlich, wenn Zeichnungen oder Lieferantenbedingungen den Begriff „Halbkugel“ zu locker verwenden.
So wählen Sie den Krümmungsradius für fokussierte Piezokeramik
Eine direkte Referenz für Teams, die Brennweite und Toleranzempfindlichkeit bewerten.
Wichtige Designparameter sphärisch gekrümmter Piezoelemente
Behandelt die Kompromisse bezüglich Radius, Apertur und Dicke, die normalerweise zu RFQ-Diskussionen führen.
Senden Sie die Geometrie und wir überprüfen das tatsächliche Fertigungsfenster
Wenn Ihr Projekt eine Standard-Kugelkappe, eine ringförmige Lochkappe oder eine nicht runde, gebogene Variante benötigt, senden Sie zuerst das Größenziel und den Montagekontext. Wir sagen Ihnen, ob es zum Standardsortiment passt oder ein individuelles technisches Gespräch erforderlich ist.
