소개: 생명을 구하는 소리

그것은 즉각적인 주의를 끄는 소리입니다. 가장 깊은 잠을 가르고 다른 모든 소음을 무시하는 높고 날카로운 비명입니다. 이것은 성가신 일이 아닙니다. 이는 즉각적인 조치를 취하도록 설계된 긴급 경보 신호입니다. 전 세계 수백만 개의 가정과 건물에서 이 경고는 완전한 감지, 전자 장치, 전원, 인클로저 및 음향 설계에 따라 달라집니다. 믿을 수 없을 정도로 단순한 동전 크기의 구성 요소 중 하나가 종종 가청 출력을 제공합니다. 압전 디스크.

This 피에조 디스크 조용한 전기 신호를 강력한 청각적 경고로 변환하는 소형 전기 음향 요소입니다. 이는 연기 감지기의 목소리이지만 완성된 경보기의 안전 성능은 여전히 ​​전체 장치 설계, 배터리 전략, 표준 테스트 및 설치 환경에 따라 달라집니다.

이 보고서는 압전 기술이 현대 연기 감지기의 음향 출력 단계 역할을 하는 방법에 대한 엔지니어링 수준의 탐색을 제공합니다. 우리는 압전 효과의 기초 과학을 탐구하고, 경보 시스템 내에서 정확한 엔지니어링 적용을 조사하고, 피에조 디스크 소형 청각 경보 장치에 대한 일반적인 선택입니다.

소리의 과학: 압전 효과 입문서

A의 작동 원리 압전 음향기 자크 퀴리(Jacques Curie)와 피에르 퀴리(Pierre Curie) 형제가 1880년에 발견한 매혹적인 물리적 현상에 뿌리를 두고 있습니다. 그들은 석영이나 특정 세라믹과 같은 특정 결정질 재료에 압착이나 누르기와 같은 기계적 응력을 가하면 표면에 비례적인 전하가 생성된다는 사실을 발견했습니다. 이러한 기계적 에너지를 전기적 에너지로 변환하는 것을 '전기 에너지'라고 합니다. 직접 압전 효과.

역효과: 소리의 엔진

직접적인 효과가 중요하지만 센서 응용, 연기 경보기의 소리 생성 기능은 반대 원리에 의존합니다. 역 압전 효과. 이 가역적 프로세스는 압전 재료에 전기장이 가해지면 물리적으로 변형됩니다. 즉, 정확하고 예측 가능한 방식으로 늘어나거나 압축되거나 구부러질 수 있습니다. 전기 에너지를 직접 기계적 운동으로 변환하는 놀라운 능력은 소리를 생성하는 기본 엔진입니다. 압전 부저.

이 기술의 우아함은 심오한 역설에 있습니다. 복잡한 고체 물리학과 재료 과학을 활용하여 기계적으로 단순하고 놀라울 정도로 견고하며 마모되거나 고장날 움직이는 부품이 없는 장치를 만듭니다. 이 효과는 재료의 원자 구조에 내재되어 있어 코일, 자석 및 움직이는 팔과 같은 외부 기계 구성 요소가 필요하지 않습니다.

압전 특성을 잠금 해제하기 위해 지르콘 티탄산 납(PZT)과 같은 세라믹은 "폴링(poling)"이라는 중요한 제조 공정을 거칩니다. 이 과정에서 재료는 가열되고 강력한 직류 전기장에 노출됩니다. 이는 재료의 결정 영역 내에서 무작위로 방향이 지정된 전기 쌍극자가 필드와 정렬되도록 강제하여 필드가 제거된 후에도 영구적인 순 분극을 생성합니다. 나중에 이 "극형" 세라믹에 전압이 가해지면 정렬된 쌍극자가 새로운 장으로 방향을 바꾸려고 시도하여 재료의 전체 모양에 물리적 변화를 일으킵니다.

알람 분석: 피에조 디스크가 소리를 생성하는 방법

전형적인 건축은 압전 음향기또는 부저(Buzzer)는 엔지니어링 효율성의 모델입니다. 얇은 구성으로 되어있어요 피에조 디스크, 일반적으로 PZT 세라믹으로 제작되며, 이는 종종 황동이나 스테인레스 스틸로 만들어진 약간 더 큰 금속 다이어프램에 단단히 접착됩니다. 전기 신호를 전달하기 위해 얇은 금속 전극이 세라믹 디스크의 양면에 적용됩니다. 이 단순한 복합 구조는 전체 사운드 생성 요소를 형성합니다.

드라이버 회로의 역할

A 피에조 디스크 배터리와 같은 단순한 직류(DC) 전압에서는 연속적인 톤을 생성할 수 없습니다. DC 전압을 가하면 일단 변형된 후 그 위치를 유지합니다. 소리를 생성하려면 교류(AC) 전압이나 구형파 신호 등 빠르게 교류하는 신호를 공급하는 드라이버 회로가 필요합니다. 이 회로는 디스크 전극에 적용되는 전압의 극성을 초당 수천 번씩 빠르게 전환하는 발진기 역할을 합니다.

진동에서 음파까지

알람의 날카로운 소리를 생성하는 과정은 이러한 전기적, 기계적 상호 작용의 직접적인 결과입니다.

1. 드라이버 회로는 전극에 한 극성(예: 양극)의 전압을 적용합니다. 이로 인해 피에조 디스크 팽창하거나 수축하여 결합된 금속 다이어프램이 해당 방향(예: 위쪽)으로 구부러지도록 합니다.
2. 회로는 순간적으로 전압 극성을 반전시킵니다(예: 음극으로). 는 피에조 디스크 반대 방식으로 변형되어 다이어프램이 반대 방향(아래쪽)으로 뒤로 구부러집니다.
3. 이러한 굴곡 및 굴곡 해제 주기는 고주파수에서 반복되며 드라이버 회로의 발진기에 의해 정밀하게 제어됩니다.
4. 금속 다이어프램의 피스톤과 같은 빠른 움직임은 주변 공기에 일련의 고주파 압력파를 생성합니다. 인간의 귀는 이러한 전파되는 압력파를 고음의 큰 소리로 해석합니다.

소리의 특성은 전기 신호에 의해 직접적으로 제어됩니다. 드라이버 회로의 신호 주파수는 톤의 피치를 결정하는 반면, 인가된 전압의 진폭은 주로 음량, 즉 SPL(음압 레벨)에 영향을 미칩니다.

연기 탐지기 내부: 피에조 디스크의 중요한 역할

기능을 충분히 이해하려면 피에조 디스크, 연기 감지기의 전체 시스템 내에서 그 위치를 이해하는 것이 중요합니다. 디스크 자체에서는 연기를 감지하지 못합니다. 경보를 울리는 것은 최종 단계의 액추에이터입니다. 감지는 두 가지 기본 유형의 센서 중 하나에 의해 처리됩니다.

감지 메커니즘

• 이온화 검출기: 이 장치에는 작은 챔버 내에 미량의 방사성 물질인 아메리슘-241이 들어 있습니다. 이 물질은 챔버의 공기 분자를 이온화하는 알파 입자를 방출하여 두 개의 대전된 판 사이에 작고 안정적인 전류를 생성합니다. 연기 입자가 이 챔버에 들어가면 이온에 부착되어 전류 흐름을 방해하고 감소시킵니다. 감지기의 회로는 이러한 전류 강하를 감지하고 경보를 발생시킵니다.
• 광전 감지기: 이 감지기는 빛 기반 원리를 사용합니다. 챔버 내부에는 발광 다이오드(LED)가 포토센서에서 멀어지는 방향으로 광선을 방출합니다. 깨끗한 공기에서는 광선이 센서에 닿지 않습니다. 연기가 챔버에 들어가면 그 입자가 빛을 산란시켜 일부가 센서로 방향이 바뀌게 됩니다. 센서가 충분한 양의 빛을 감지하면 알람이 작동됩니다.

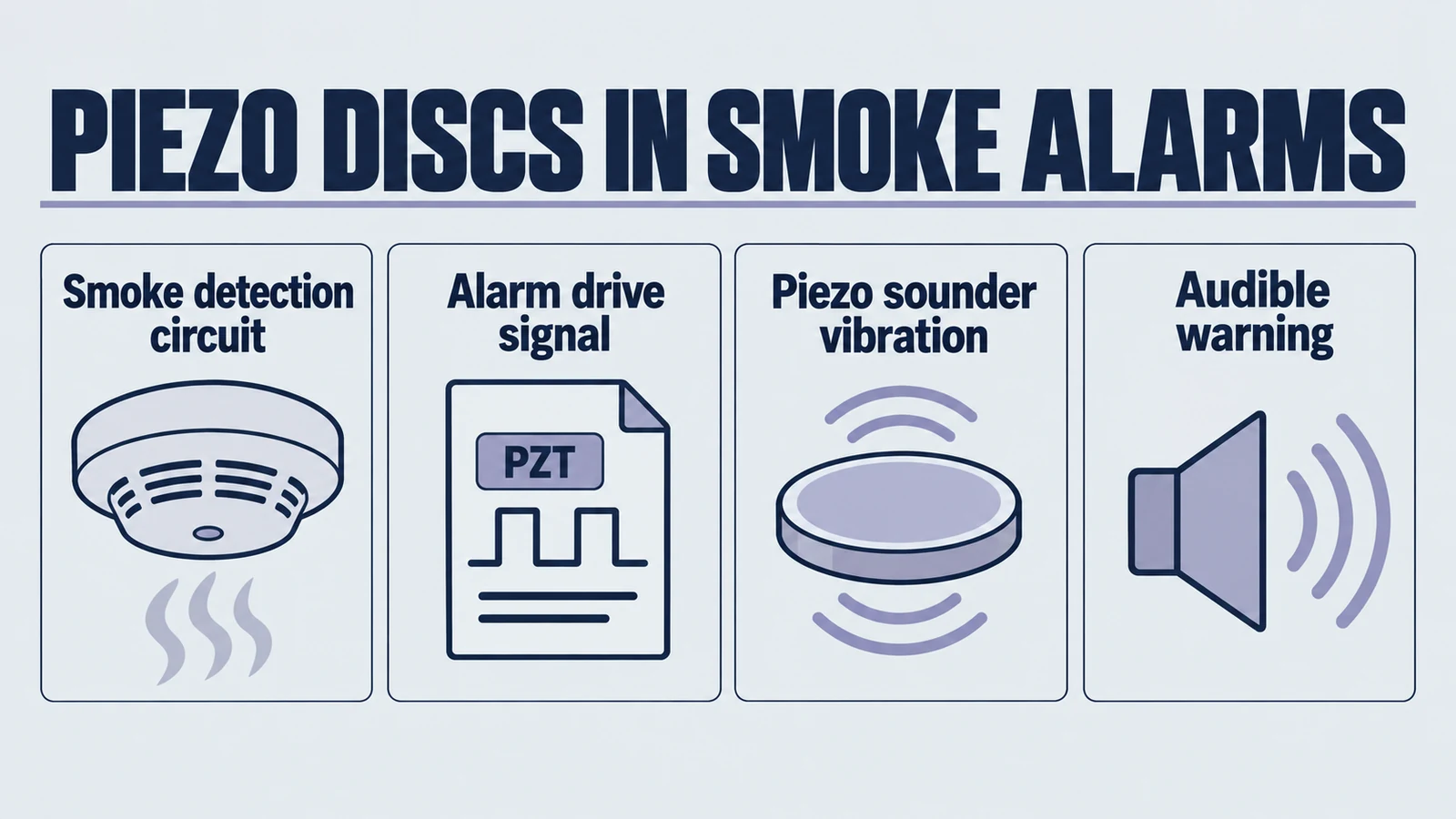

액추에이터: 신호를 소리로 변환

검출 방법이 이온화인지 광전인지에 관계없이 최종 음향 단계는 유사합니다. 센서의 통합 회로는 중단된 이온 전류 또는 산란된 빛과 같은 중요한 변화를 감지하고 경보 구성 요소에 전압 신호를 보냅니다. 이곳은 피에조 디스크 로서 그 기능을 수행한다. 전기음향 변환기, 전기 경보 신호를 가청 소리로 변환합니다.

연기 감지기는 "감각 번역" 시스템으로 작동합니다. 이는 잠자는 사람이 감지할 수 없는 물리적 현상, 즉 이온 흐름의 미세한 변화나 미세한 빛 산란을 감지하는 것에서 시작됩니다. 센서의 출력은 전기 신호입니다. 그만큼 피에조 디스크 전자 데이터를 사람들이 들을 수 있는 물리적 음파로 변환하여 최종 음향 변환을 수행합니다.

엔지니어의 선택: 피에조 디스크가 안전 경보를 지배하는 이유

연기 경보기 및 기타 청각 경보 장치에 압전 기술이 널리 보급된 것은 우연이 아닙니다. 이는 명확한 엔지니어링 이점의 결과입니다. 피에조 디스크 소형 배터리 구동식 경보 설계에 매우 적합합니다.

1. 솔리드 스테이트 신뢰성 및 수명

A의 가장 큰 장점은 압전 음향기 솔리드 스테이트 디자인입니다. 자기 부저와 같은 기존 기술이나 대체 기술과 달리 코일, 망치 또는 진동 뼈대와 같은 움직이는 부품이 없습니다. 기계적 구성 요소가 없기 때문에 마모가 크게 줄어들어 작동 수명이 매우 길어지고 신뢰성이 높아집니다. 압전 세라믹은 본질적으로 견고하고 열악한 환경 조건에 대한 저항력이 있어 현대 연기 감지기의 전체 10년 의무 수명 동안 안정적으로 작동할 수 있습니다.

2. 탁월한 전력 효율성

압전 버저는 매우 낮은 전류 소비(일반적으로 30mA 미만, 종종 훨씬 더 낮은 전류 소비)를 나타내는 전압 구동 장치입니다. 이는 작동하는 데 훨씬 더 많은 전력이 필요한 전류 구동 자기 부저와는 극명한 대조를 이룹니다. 이러한 낮은 전력 소비는 배터리로 작동되는 연기 감지기의 가장 중요한 기능일 것입니다.

이러한 낮은 전력 소비는 단순히 구성 요소 수준의 기능이 아닙니다. 이는 시스템 수준의 조력자입니다. 연기 경보기의 광범위한 채택과 공공 안전상의 이점은 수명이 길고 유지 관리가 적으며 배터리로 구동되는 장치로서의 타당성과 직접적으로 연관되어 있습니다. 전류가 더 높은 음향기는 배터리 수명을 대폭 단축시켜 배터리 교체 빈도를 높이고 연기 경보기 고장의 주요 원인인 배터리 방전으로 인해 장치가 작동하지 않을 위험을 높입니다.

3. 강력한 사운드 출력(높은 SPL)

최소한의 전력 소모에도 불구하고, 피에조 세라믹 요소 올바른 다이어프램, 하우징 및 드라이버와 일치하면 전기 에너지를 음향 에너지로 변환하는 데 효율적입니다. 연기 경보 설계자는 일반적으로 완성된 장치 수준에서 SPL(음압 수준), 톤 주파수, 배터리 수명 및 표준 요구 사항을 검증합니다.

4. 설계 유연성 및 비용 효율성

피에조 디스크는 본질적으로 작고 얇으며 가볍습니다. 이 컴팩트한 폼 팩터 덕분에 연기 감지기를 비롯한 현대 가전 제품의 공간 제약이 있는 설계에 완벽하게 통합할 수 있습니다. 구조가 간단하고 원자재 가격이 상대적으로 저렴하기 때문에 제조 비용이 저렴합니다. 이러한 경제성은 대량 생산되는 소비자 안전 장치에 필수적이며 신뢰할 수 있는 연기 감지기에 접근하고 널리 배포할 수 있도록 보장합니다.

두 가지 기술 이야기: 압전 버저와 자기 버저

완전한 기술 정보를 제공하려면 압전 버저를 주요 대안인 자기 버저와 비교하는 것이 중요합니다. 피에조 버저는 역 압전 효과를 사용하는 반면 자기 버저는 코일을 통해 흐르는 전류를 사용하여 유연한 강자성 디스크를 진동시키는 변동 자기장을 생성하는 전자기 원리로 작동합니다.

이 데이터는 낮은 전력 소비, 컴팩트한 크기 및 장기 안정성이 중요한 설계 고려 사항인 장치에 압전 기술이 종종 선택되는 이유를 보여줍니다.

올바른 구성요소 선택: 성과를 위한 파트너십

화재 경보기, 산업 경고 또는 기타 청각 경보 시스템을 개발하는 엔지니어와 설계자에게 음향 액추에이터의 성능은 핵심 설계 변수입니다. 선택 피에조 디스크 배터리 수명, 출력 수준, 서비스 수명 및 인클로저 설계와 같은 시스템 수준 지표에 영향을 미칠 수 있습니다. 이러한 구성 요소를 조달할 때 공진 주파수, 주어진 전압 및 고정 장치에서의 SPL, 정전 용량, 전극 레이아웃, 직경 및 두께와 같은 물리적 치수를 포함한 주요 사양을 신중하게 고려해야 합니다.

규제 대상 경보 제품에서는 부품 품질, 제조 일관성, 완제품 검증을 함께 계획해야 합니다. Yujie는 엔지니어를 지원합니다. PZT 세라믹 요소, 피에조 디스크 형상 옵션그리고 재료 선택 안내 자체 청각 경고 어셈블리를 구축하는 팀을 위한 것입니다.

압전 기술 응용 분야에 대한 관련 자료를 보려면 다음에 대한 포괄적인 가이드를 살펴보세요. 피에조 링과 디스크 중에서 선택 및 PZT 중요한 기초.

연락처 프로젝트 요구 사항을 논의합니다. 귀하의 경보 또는 청각 경보 설계를 위한 PZT 세라믹 재료, 디스크 크기, 전극 구성 및 테스트 데이터를 선택하는 데 도움을 드릴 수 있습니다.

결론: 강력한 영향을 미치는 작은 디스크

수많은 생명을 구한 연기 경보기의 날카로운 소리는 역압전 효과의 우아한 물리학을 단순한 구조로 구현합니다. 피에조 디스크. 이 기술은 우연이 아니라 기본 특성이 안전이 중요한 응용 분야의 엄격한 요구 사항과 완벽하게 일치하기 때문에 업계 표준이 되었습니다.

신뢰성은 코일이나 전기자가 없는 솔리드 스테이트 설계에서 비롯됩니다. 전력 효율성은 긴 수명의 배터리 구동 장치를 지원합니다. 또한 컴팩트한 구성 요소에서 주의를 끄는 시끄러운 경보를 생성하는 기능은 왜 청각 경보 엔지니어링에서 압전 사운더가 널리 사용되는지를 설명합니다.

경보 엔지니어링의 세계에서 신뢰할 수 있는 성능은 신중하게 지정된 구성 요소에서 나오는 경우가 많습니다. 겸손한 피에조 디스크 는 이 원리에 대한 증거입니다. 압전의 놀라운 특성을 통해 전자 감지를 청각 경고로 바꾸는 데 도움이 되는 작은 세라믹 및 금속 조각입니다.
