Piezoelektrische Ringe kaufen: Beschaffung, Qualitätssicherung und Lieferanten-Due-Diligence

Piezoelektrische Ringe kaufen: Beschaffung, Qualitätssicherung und Lieferanten-Due-Diligence

Kauf eines piezoelektrischer Ring ist nicht dasselbe wie die Wahl der richtigen Ringgeometrie und es ist nicht dasselbe wie die Mitentwicklung eines benutzerdefinierten Rings für ein neues OEM-Programm. Diese drei Entscheidungen werden oft in einem Gespräch zusammengefasst, und genau auf diese Weise fließt das Beschaffungsrisiko in das Projekt ein. Diese Seite ist absichtlich schmaler: Sie ist die Leitfaden zur Beschaffung und Lieferanten-Due-Diligence für ringbasierte Programme.

Wenn Ihr Team immer noch entscheidet, ob die richtige Formfamilie eine Scheibe, ein Ring, ein Rohr, eine rechteckige Platte oder eine gebogene Keramik ist, beginnen Sie mit unserer Geometrie-Auswahlhilfe. Wenn die Geometrie bereits ringbasiert ist und die eigentliche Herausforderung in kundenspezifischer Spezifikation, Prototyping und OEM-Co-Entwicklung besteht, verwenden Sie unsere Benutzerdefinierter Ring-Engineering-Leitfaden. In diesem Artikel wird davon ausgegangen, dass sich die Frage auf die Beschaffungsdisziplin verlagert hat: Wie kauft man den richtigen Ring vom richtigen Lieferanten mit den richtigen Kontrollen?

1. Die Beschaffung beginnt mit der Sperrung des Ringspezifikationspakets

Viele Ring-Sourcing-Probleme beginnen mit einem unvollständigen RFQ. Der Käufer schickt eine Skizze, eine Nennfrequenz und vielleicht ein altes Muster und erwartet dann, dass der Markt vergleichbare Teile anbietet. In der Praxis führt dies zu einer Preisgestaltung und nicht zu einem kontrollierten Beschaffungsprozess. Verschiedene Lieferanten füllen die fehlenden Lücken mit unterschiedlichen Materialannahmen, Toleranzen und Prozessabkürzungen, sodass die Angebote ähnlich aussehen, die Teile jedoch nicht.

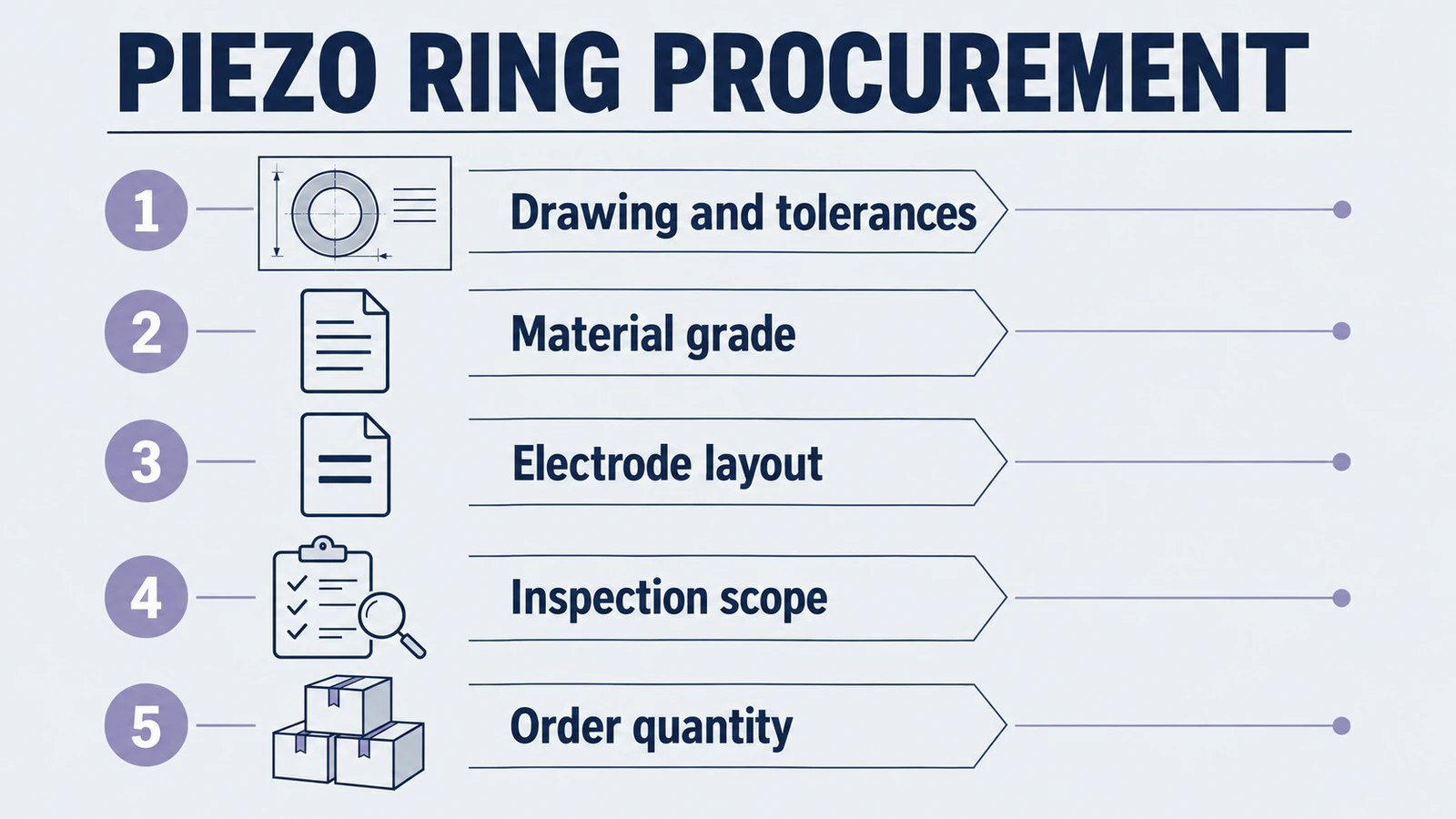

Ein geeignetes Ring-Sourcing-Paket sollte Folgendes definieren:

• Außendurchmesser, Innendurchmesser und Dicke, einschließlich der Abmessungen, die für das akustische Verhalten entscheidend sind und welche lediglich Verpackungsbeschränkungen darstellen.
• Wesentliche Absicht, wie zum Beispiel hartes PZT für Hochleistungs-Stacks oder weichere Formulierungen für die Erfassungs- und Empfangsempfindlichkeit.
• Elektrische Ziele, einschließlich Resonanzband, Antiresonanzverhalten, Kapazität, Impedanz und akzeptable Toleranzfenster.
• Annahmen zur mechanischen Schnittstelle, insbesondere Vorspannmethode, Durchschraubarchitektur, Empfindlichkeit der Klebelinie oder Anforderungen an die Passfläche.
• Anforderungen an die Elektrode und die Oberfläche, wie z. B. Silber, Nickel, Gold, Lötbarkeit oder Plattierungskompatibilität.
• Eingehende Qualitätserwartungen, also was der Käufer bei Erhalt misst und welche Chargendokumentation der Lieferant vorlegen muss.

Mit diesem Paket kann die Beschaffungsabteilung Angebote zu gleichen Bedingungen vergleichen. Ohne sie ist das günstigste Angebot möglicherweise einfach die lockerste Interpretation Ihrer Anforderung.

2. Bei der Lieferanten-Due-Diligence-Prüfung für Ringe handelt es sich nicht um eine allgemeine Lieferantenprüfung

Ringprogramme verdienen ringspezifische Sorgfalt, da die Geometrie oft an vorgespannte Stapel, Hochleistungsultraschall oder Montageschnittstellen gebunden ist, die empfindlicher sind als eine generische Katalogkeramik. Ein Lieferant, der eine CD pünktlich liefern kann, ist nicht automatisch ein guter Ringlieferant.

Bei der Ringbeschaffung sollte die Sorgfalt fünf Bereiche abdecken:

2.1 Material- und Prozesskontrolle

Fragen Sie, wie der Lieferant die Keramikqualität überprüft, und nicht nur, wie er sie kennzeichnet. Wenn das Programm von hartem PZT-Verhalten abhängt, sollte das Werk in der Lage sein, die Chargenkontrolle für Qm, dielektrischen Verlust und Stabilität unter Fahrt zu besprechen. Wenn die Antwort nur „wir verwenden PZT-8“ lautet, reicht das nicht aus.

2.2 Dimensionsfähigkeit

Ringteile reagieren besonders empfindlich auf Abweichungen von Außendurchmesser, Innendurchmesser und Dicke, da diese Abmessungen die Resonanz und die Stapelpassung beeinflussen. Der Lieferant sollte angeben, wie diese Maße gemessen werden, wie die Prozessfähigkeit aussieht und ob bei kritischen Oberflächen Schleifen oder Läppen zum Einsatz kommt.

2.3 Bewusstsein für die Versammlung

Selbst wenn Sie nur den Keramikring kaufen, sollte der Lieferant verstehen, wie sich der Ring in einem verschraubten Wandler, einem geklebten Stapel oder einer kundenspezifischen Akustikbaugruppe verhält. Eine Fabrik, die einen Ring als „nur eine Scheibe mit einem Loch“ behandelt, übersieht eher die tatsächlichen Funktionsrisiken.

2.4 Qualitätsdokumentation

Sie sollten wissen, ob jede Charge mit Impedanz- oder Kapazitätsaufzeichnungen, Dimensionsergebnissen, visuellen Kriterien und Rückverfolgbarkeit zur Produktionscharge freigegeben werden kann. Wenn der Lieferant kein Datenpaket auf Losebene definieren kann, handelt es sich bei der Beschaffung praktisch um einen Blindkauf.

2.5 Kontrolle ändern

Ringprogramme schlagen oft nach den ersten guten Proben fehl, weil eine spätere Charge eine andere Rohmaterialcharge, einen anderen Werkzeugzustand oder ein anderes Prozessfenster verwendet. Fragen Sie, wie Änderungsbenachrichtigungen funktionieren und welche Ereignisse eine Genehmigung oder Neuqualifizierung durch den Kunden erfordern.

3. Kommerzielle Bedingungen müssen das Ringprogrammrisiko widerspiegeln

Der Preis ist wichtig, aber er ist nicht die einzige kommerzielle Variable, die zählt. Bei ringbasierten Programmen haben MOQ, Vorlaufzeit, Probenrichtlinie und Lossegmentierung oft einen größeren Einfluss auf den Zeitplan und die Gesamtkosten als ein kleiner Unterschied im Stückpreis.

Die Beschaffung sollte Folgendes klarstellen:

• Beispiel MOQ: Kann der Lieferant eine technische Menge unterstützen, ohne ein vollständiges Produktionslos zu erzwingen?
• Produktion MOQ: Ändert sich MOQ, wenn Abmessungen, Beschichtung oder Resonanzziel angepasst werden?
• Vorlaufzeitdefinition: Enthält die angegebene Vorlaufzeit Keramikproduktion, Schleifen, Tests und Ausgangsberichte oder nur die nominale Fabrikproduktion?
• Losstruktur: Werden 5.000 Teile als eine Charge oder als mehrere Unterchargen mit separater Rückverfolgbarkeit versendet?
• Preisstabilität: Welche Bedingungen lösen Preisänderungen aus, insbesondere bei kundenspezifischen Materialien oder Metallpreisrisiken?
• Behandlung von Abweichungen: Wie läuft der Austausch, die Eindämmung und die Korrekturmaßnahmen ab, wenn eine Charge die Eingangsprüfung nicht besteht?

Diese Bedingungen sind kein Papierkram. Sie bestimmen, ob die Beschaffung die technische Validierung unterstützen kann, ohne versteckte Zeitplanfallen zu schaffen.

4. Erstellen Sie einen eingehenden QA-Plan, bevor das erste PO veröffentlicht wird

Eine der einfachsten Möglichkeiten, das Risiko der Ringbeschaffung zu verringern, besteht darin, den Eingangskontrollplan abzustimmen, bevor die kommerzielle Produktion beginnt. Dadurch haben beide Seiten eine gemeinsame Definition eines akzeptablen Produkts. Wenn sich Käufer und Lieferant im Vorfeld nicht einigen, wird das erste gescheiterte Los zu einer Verhandlung und nicht zu einem kontrollierten Qualitätsereignis.

Ein praktischer eingehender QS-Plan für piezoelektrische Ringe beinhaltet oft:

• Maßprüfungen: Außendurchmesser, Innendurchmesser, Dicke, Parallelität und alle Fasen- oder Kantenanforderungen im Zusammenhang mit der Stapelmontage.
• Elektrische Prüfungen: Resonanz, Antiresonanz, Kapazität, Impedanz und Verlustfenster bei definierten Bedingungen.
• Sichtprüfungen: Späne, Risse, Kantenqualität, Elektrodendefekte, Verunreinigungen und Verpackungsschäden.
• Losunterlagen: Zusammenfassung der ausgehenden Tests, Chargenidentifizierung und alle vereinbarten Konformitäts- oder Materialerklärungen.
• Eskalationsregel: was eine vollständige Chargensperre, eine verschärfte Inspektion oder Korrekturmaßnahmen des Lieferanten auslöst.

Bei Programmen mit höherem Risiko sollte die eingehende Qualitätssicherung auch eine regelmäßige destruktive oder halbdestruktive Überprüfung umfassen. Dies kann eine Querschnittsprüfung an Probenstücken, Prüfungen der Klebebarkeit oder eine unabhängige Impedanz-Neumessung an zurückbehaltenen Proben nach der Lagerung bedeuten.

5. Ringspezifische Warnsignale sollten bei der Beschaffung nicht außer Acht gelassen werden

Bestimmte Warnzeichen tauchen in instabilen Ringlieferketten immer wieder auf:

1. Generische Materialbenennung ohne Daten. „PZT-8-Äquivalent“ reicht nicht aus, wenn der Lieferant die Chargenüberprüfungs- oder Freigabekriterien nicht erklären kann.
2. Keine Unterscheidung zwischen Konstruktionsmuster und Produktionsprozess. Wenn die Beispielroute von Hand abgestimmt ist und die Produktionsroute nicht definiert ist, sagt Ihnen das Beispiel wenig.
3. Lose Sprache in Bezug auf Toleranzen. Wenn ein Lieferant sagt, dass die Toleranzen „normalerweise in Ordnung“ sind, aber weder die Prüfmethode noch das Abnahmefenster angibt, müssen Sie später mit Abweichungen rechnen.
4. Keine Freigabedaten auf Chargenebene. Das bedeutet normalerweise, dass der Lieferant die Konsistenz nicht nachweisen kann, sondern nur den Versand.
5. Vorlaufzeitversprechen entkoppeln sich von der Kapazitätsrealität. Ringe mit individuellem Schliff, Beschichtung oder elektrischer Abschirmung verhalten sich nicht wie Katalogartikel.
6. Schwaches Verständnis der Stack-Integration. Bei Ringprogrammen sagt dies häufig nachgelagerte Fehler in der Vorspannung, dem thermischen Verhalten oder der Resonanzstabilität voraus.

6. Eine praktische Scorecard für Ring-Sourcing-Entscheidungen

Beschaffungsteams können eine einfache Scorecard verwenden, um die Entscheidung diszipliniert zu halten:

7. Nutzen Sie die richtige Begleitseite für die nächste Entscheidung

Diese Seite bleibt bewusst auf der Beschaffungsseite der Entscheidung. Wenn Ihr Team noch die richtige Formfamilie auswählen muss, kehren Sie zu zurück Geometrie-Auswahlhilfe. Wenn die Geometrie bereits auf Ringe beschränkt ist und die nächste Herausforderung ein benutzerdefiniertes anwendungsspezifisches Design, Prototypenlogik und OEM-Zusammenarbeit ist, fahren Sie mit unserem fort Benutzerdefinierter Ring-Engineering-Leitfaden.

Durch die gemeinsame Verwendung dieser Seiten wird verhindert, dass eine URL versucht, drei verschiedene Aufgaben zu erledigen. Diese Seite dient der Beschaffungsdisziplin. Der Geometrie-Hub dient zur Formauswahl. Die benutzerdefinierte Ringseite dient dazu, den Ring in ein echtes OEM-Programm zu integrieren.

Fazit: Kaufen Sie Ringe mit einem Release-Plan, nicht nur mit einem Angebot

Der richtige Ringlieferant ist nicht nur derjenige, der ein plausibles Muster oder einen niedrigen Gesamtpreis anbieten kann. Der richtige Lieferant ist derjenige, der Angebote anhand einer kontrollierten Spezifikation abgeben, Chargen anhand vereinbarter Daten freigeben, die eingehende Qualitätssicherung überstehen und das Programm ohne stille Prozessabweichung unterstützen kann.

Verwenden Sie diesen Leitfaden, wenn die Beschaffung einen wiederholbaren Rahmen für den Kauf piezoelektrischer Ringe benötigt. Nutzen Sie unsere Geometrie-Auswahlhilfe für Formentscheidungen und unsere Benutzerdefinierter Ring-Engineering-Leitfaden für die ringspezifische OEM-Entwicklung. Wenn Sie diese Fragen getrennt halten, ist es einfacher, jede Entscheidung zu überprüfen und umzusetzen.
