Ultraschallsensor RFQ Vorlage: 14 Spezifikationen, die Käufer vor dem Angebot angeben müssen
Viele industrielle Ausschreibungen für Ultraschallsensoren beginnen immer noch mit einem Satz: „Bitte geben Sie einen Sensor für den Tankfüllstand an“ oder „Benötigen Sie einen Abstandssensor für die Automatisierung.“ Beschaffungsteams wünschen sich eine schnelle Reaktion und einen klaren Stückpreis, während Entwicklungsteams noch fehlende Randbedingungen benötigen, bevor ein Modell verantwortungsvoll ausgewählt werden kann.
Diese Lücke führt zu einer wiederholten Fehlerschleife: unvollständiges RFQ, umfassendes Lieferantenangebot, nicht übereinstimmende Muster, Neugestaltung und verzögerte Markteinführung. Das technische Problem besteht normalerweise nicht darin, dass Sensoren nicht verfügbar sind. Das Problem besteht darin, dass Anforderungen in einer Form eingereicht werden, die nicht entscheidungsfähig ist.
Dieser Artikel bietet ein praktisches RFQ-Framework, das Beschaffung und Technik vom ersten Tag an gemeinsam nutzen können. Das Ziel ist einfach: Angebotszyklen verkürzen, die Genauigkeit der Modellanpassung verbessern und Überraschungen in der Spätphase der Integration vermeiden.
Wenn Sie jetzt Beschaffungsoptionen prüfen, beginnen Sie mit dem Produkthub für Ultraschallsensoren, dann den Lieferantenumfang durch anpassen Lieferantenseite für Ultraschallwandler, die Piezoelektrische Lieferantenseiteund die PZT Materiallieferantenseite.
Problemkontext
Bei Ultraschallprojekten wird die Angebotsqualität weniger von der Beschaffungsgeschwindigkeit als vielmehr von der Vollständigkeit der Anforderungen bestimmt. Wenn der RFQ kritische Betriebseinschränkungen außer Acht lässt, kann jeder Anbieter technisch reagieren, aber keine der Antworten wird direkt vergleichbar oder zuverlässig einsetzbar sein.
Warum unvollständige Ausschreibungen schnell aussehen, aber langsam ausgeführt werden
Ein kurzes RFQ mag sich in der ersten Woche effizient anfühlen, aber es erzeugt in den Wochen zwei bis acht mehrere versteckte Schleifen. Die Technik fordert Klarstellungen, Lieferanten überarbeiten Annahmen, Muster kommen ohne stabiles Testprotokoll an und die endgültigen Preise verschieben sich, sobald die tatsächlichen Umgebungs- und Schnittstellenbeschränkungen deutlich werden.
Für Teams, bei denen es um Lieferung und Verfügbarkeit geht, sind diese Schleifen teuer. Sie verbrauchen Beschaffungsbandbreite, verzögern die Steuerungsintegration und verkürzen die Inbetriebnahmefenster genau in der falschen Phase des Projekts.
Drei häufige Fehlermuster
Muster A: Nichtübereinstimmung der Blindzone bei Nahbereichsanwendungen. Der RFQ gibt nur den „0-500 mm-Bereich“ an, definiert jedoch nicht den minimal nutzbaren Abstand und die Montagegeometrie. Eine Probe wird für den Nennbereich ausgewählt und schlägt dann im Nahfeldbetrieb fehl. Hintergrund: Totzonengrenzen bei der Ultraschallmessung im Nahbereich.
Muster B: Fehlecho-Instabilität in Prozessbehältern. Der RFQ lässt Schaum, Dampf, Turbulenzen und interne Hindernisse aus. Das Angebot des Lieferanten geht von sauberen Oberflächenbedingungen aus. Das Feldverhalten wird aufgrund von Mehrwegereflexionen und schwachen Zielechos instabil.
Muster C: Elektrische Integrationsverzögerung. Die Beschaffung verlangt einen „Sensor mit Ausgang“, ohne PLC-Eingangserwartungen, Kabelrichtlinien oder Protokollbeschränkungen anzugeben. Das Muster funktioniert im Prüfstandstest, erfordert jedoch eine Nachbearbeitung auf Panelebene.
Was für ein gutes RFQ muss erreicht werden
Ein hochwertiger RFQ sollte drei Aufgaben gleichzeitig erledigen:
- Definieren Sie einen technisch gültigen Betriebsbereich.
- Ermöglichen Sie einen direkten Lieferantenvergleich.
- Schaffen Sie eine direkte Brücke vom Angebot zur Abnahmeprüfung.
Fehlt einer dieser Aufträge, ist das Angebot zwar nicht falsch, aber für die Projektsteuerung unvollständig.
Technische Einschränkungen
Vor der Angebotserstellung sollten Konstruktion und Beschaffung Einschränkungen in sechs Bereichen festlegen: Messung, Medium, Mechanik, Elektronik, Umwelt und Lebenszyklus. Diese Einschränkungen definieren Machbarkeitsgrenzen und verhindern Spekulationen bei Lieferantenantworten.
1) Messbereich und Blindzonengrenze
Der Bereich muss als Minimal-, Normal- und Maximalwert angegeben werden, nicht als einzelne Nennzahl. Der Mindestabstand ist oft das erste technische Tor bei Einsätzen auf kurze Distanz, da Ring-Down und Echotrennung eine harte Nahfeldgrenze setzen.
Wenn sich Ihr Prozess regelmäßig dieser Grenze nähert, schließen Sie die maximal akzeptable Blindzone als explizites RFQ-Feld ein. Dadurch wird verhindert, dass Lieferanten Modelle anbieten, die den Nennbereich erfüllen, aber bei der praktischen Installation scheitern.
2) Ziel- und Echoverhalten unter realen Prozessbedingungen
Die Ultraschallleistung hängt vom Reflexionsvermögen des Ziels und dem Oberflächenverhalten ab. Eine ruhende Flüssigkeitsoberfläche, eine turbulente Flüssigkeitsoberfläche und eine abgewinkelte feste Oberfläche geben Echos nicht auf die gleiche Weise zurück. Der RFQ sollte den Zieltyp, die Oberflächendynamik und die erwarteten Kontaminationsbedingungen angeben.
Fügen Sie für die Füllstandmessung in Prozesstanks Hinweise zu Rührbewegungen, Fülldynamik, Schaumschichterwartungen und etwaigen internen Strukturen im Strahlengang hinzu. Wenn Sie bereits saisonale Abweichungen oder instabile Messwerte feststellen, fügen Sie Basisdaten Ihrer aktuellen Installation hinzu.
3) Prozessatmosphäre und Kompensationsgrenzen
Temperatur, Luftfeuchtigkeit und Dampfzusammensetzung beeinflussen die akustische Ausbreitung und die Messstabilität. Teams geben häufig die Umgebungstemperatur an, lassen aber das Verhalten von Dampf im Kopfraum außer Acht, das oft relevanter für die Füllstandsüberwachung in chemischen oder sanitären Prozessen ist.
Wenn eine Entschädigung erforderlich ist, bitten Sie die Lieferanten, die Algorithmusannahmen und den erwarteten Fehlerbereich in Ihrem Betriebsprofil zu beschreiben. Informationen zum praktischen Kompensations- und Kalibrierungskontext finden Sie hier Ultraschallsensorgenauigkeit und Temperaturkompensation und Fehlerbehebung bei Sensordrift in der industriellen Überwachung.
4) Montagegeometrie und mechanische Integration
Mechanische Details sollten RFQ-Eingaben sein, keine Klarstellungen nach dem Zitat. Geben Sie den Gewindestandard, den verfügbaren Düsendurchmesser, die Standrohrbeschränkungen, die Sensorausrichtung und etwaige Hindernisse in der Nähe an. Geben Sie an, ob der Sensor ohne bauliche Veränderungen in bestehende Tankstutzen oder Maschinenbefestigungen passen muss.
In engen Räumen können das Strahlverhalten und der Montageversatz ein größeres Risiko darstellen als die Elektronik. Wenn die Installationsflexibilität gering ist, fragen Sie in der Antwort des Lieferanten nach der empfohlenen Montagegeometrie.
5) Elektrische Architektur und Schnittstellendisziplin
Die Ausgabeauswahl sollte der Steuerungsarchitektur in der Phase RFQ zugeordnet werden. Legen Sie fest, ob die Anwendung einen Schaltausgang, eine Analogschleife, einen Spannungsausgang oder eine digitale Kommunikation benötigt. Definieren Sie außerdem Lieferbeschränkungen, Kabelrichtlinien und Steckererwartungen.
Wenn Teams Schnittstellenentscheidungen bis zur Musterphase verschieben, bleibt das Angebot weit gefasst, aber das Integrationsrisiko steigt. RFQ Vollständigkeit ist hier eine der schnellsten Möglichkeiten, Nacharbeiten zu reduzieren.
6) Umweltüberlebensfähigkeit und Lebenszyklusplanung
Ingress-Bewertung ist notwendig, aber nicht ausreichend. In aggressiven Umgebungen entscheiden oft die Kompatibilität des Gehäusematerials, die Zuverlässigkeit der Steckerdichtung und die Beständigkeit gegen Spritzwasser über den langfristigen Erfolg. Beziehen Sie Reinigungschemie, Arbeitszyklus und Wartungsrichtlinien in RFQ ein.
Wenn eine Dual-Sourcing- oder Second-Source-Bereitschaft erforderlich ist, geben Sie dies ausdrücklich an. Lieferanten sollten wissen, ob sich Ihr Angebot auf die Standardisierung auf Einzelprojekt-, Plattformebene oder auf mehrere Standorte bezieht.
Auswahlmatrix
Verwenden Sie die folgende Matrix, um die anfängliche Nachfrage in angebotsfertige Eingaben umzuwandeln. Diese Struktur ist für eine funktionsübergreifende Überprüfung vor der Kontaktaufnahme mit Lieferanten konzipiert.
| Anforderungsblock | Minimale RFQ-Daten | Falls fehlt | Validierungsmethode |
|---|---|---|---|
| Messumschlag | Mindest-/Normal-/Höchstentfernung, Totzonenbegrenzung | Nahfeldfehler während der Inbetriebnahme | Statischer Ziel-Sweep an Min- und Max-Punkten |
| Zieleigenschaften | Material, Oberflächenzustand, Winkel, Turbulenzprofil | Falsches Echo oder instabile Rückkehr | Kontrollierter Zielreflexionstest |
| Prozessatmosphäre | Temperaturband, Luftfeuchtigkeit, Dampfnoten | Kompensationsfehler im Prüfstandstest nicht sichtbar | Thermische Rampe und Wiederholbarkeitsprüfung |
| Montagegeometrie | Faden-/Düsengröße, Neigung, Hinderniskarte | Wandreflexionen und Installationskonflikt | Vorrichtungsmodell mit Hindernissimulation |
| Schnittstelle und Stromversorgung | Ausgangstyp, Spannung, Kabel-/Steckerrichtlinie | PLC Integrationsverzögerung und Neuverkabelung | I/O-Bench-Validierung mit Ziel-Controller |
| Umweltbeständigkeit | IP-Ziel, Chemikalienexposition, Waschzyklus | Vorzeitige Feldverschlechterung | Überprüfung des Eindringens und der chemischen Kompatibilität |
| Kommerzielle Planung | Muster-/Pilot-/Jahresmenge und Durchlaufzeitziel | Angebot stimmt nicht mit dem Startplan überein | Meilensteinbasierte Lieferbestätigung |
| Qualifikationsbereich | Akzeptanzkriterien und Berichtsanforderungen | Subjektive Probenfreigabe | Vordefinierte FAT-Checkliste und Aufzeichnungsformat |
Bewertung der Lieferantenantwort (empfohlen)
Um eine Verzerrung der reinen Preisauswahl zu vermeiden, bewerten Sie jedes Angebot anhand derselben gewichteten Kriterien:
- Technische Passform: 35 %
- Qualität der Validierungsnachweise: 20 %
- Integrationsbereitschaft (Schnittstelle + Mechanik): 15 %
- Vorlaufzeit und Liefersicherheit: 15 %
- Kommerzielle Konditionen und Lebenszyklusunterstützung: 15 %
Dieser Ansatz sorgt dafür, dass die Beschaffung objektiv bleibt und gleichzeitig die Sichtbarkeit der technischen Risiken gewahrt bleibt.
Modellzuordnung Das
Der RFQ sollte ein Primärmodell und einen Ersatzmodellkandidaten anfordern. Dies verhindert die Sperrung eines einzelnen Modells und macht die Qualifizierung widerstandsfähiger, wenn sich Installationsbeschränkungen zu spät ändern.
| Anwendungsszenario | Primärmodell | Backup-Modell | RFQ Notizen |
|---|---|---|---|
| Kompakte Maschinenpositionierung im Nahbereich | MU18 | MU30 | Geben Sie den Mindestabstand und die Totzonenbegrenzung deutlich an |
| Allgemeine Abstandskontrolle für Förderer und Materialtransport | MU30 | SR55 | Geben Sie Objektgeschwindigkeit, Abstand und Zykluszeit an |
| Industrietankfüllstand mit mäßigem Dampf oder Turbulenzen | SR55 | SR80 | Beziehen Sie die Tankeinbauten, die Bewegung und das erwartete Verhalten der Schaumschicht ein |
| Füllstandüberwachung mit größerer Reichweite und stärkerem Bedarf an Echomanagement | SR80 | UltraNova2 | Strategie zur Handhabung falscher Echos in der Angebotsantwort anfordern |
| Harte Waschungen oder chemisch aggressive Umgebung | Sensor mit Edelstahlgehäuse | UltraNova1 | Definieren Sie die Reinigungschemie und die Häufigkeit des Abwaschens |
| Erkennung klarer oder transparenter Objekte in Verpackungslinien | MRR1 | MU18 | Geben Sie Liniengeschwindigkeit und Zielabstandstoleranz an |
Verwenden Sie für die Entscheidungsfindung zwischen Technologien eine Gesamtkostenansicht und nicht nur den Komponentenpreis. Eine nützliche Referenz ist Ultraschall vs. Druckpegelmessung zur Tanküberwachung. Informationen zur Auswahl hygienischer Prozessarchitekturen finden Sie hier offene vs. geschlossene Ultraschallsensoren in CIP-Umgebungen.
RFQ Checkliste (14 erforderliche Spezifikationen)
Kopieren Sie diese Liste in Ihre RFQ-Vorlage. Wenn ein Feld derzeit unbekannt ist, markieren Sie es als TBD mit einem Eigentümer und einem Zieldatum. Unbekannt ist akzeptabel. Nicht angegeben ist es nicht.
- Anwendungsziel: Niveau, Abstand, Anwesenheit, Zählung oder Sicherheitsverriegelung.
- Ziel- und Mediumdetails: Flüssigkeits-/Feststofftyp, Oberflächenverhalten, Kontaminationserwartungen.
- Bereichsdefinition: Minimaler, nominaler und maximaler Abstand in der realen Installationsgeometrie.
- Blindzone-Anforderung: maximal zulässiger nicht messbarer Nahfeldbereich.
- Ziel der Genauigkeit und Wiederholbarkeit: Toleranz- und Testbedingungsreferenz enthalten.
- Anforderung an die Reaktionszeit: Aktualisierungsrate, Filtertoleranz und Regelkreisbeschränkungen.
- Montagedetails: Gewindestandard, Düse, Abstand, Neigung und Hinderniskarte.
- Ausgabeschnittstelle: PNP/NPN, 4-20 mA, Spannung, RS485 oder erforderliches Protokollverhalten.
- Leistungsbeschränkungen: Lieferumfang, aktuelle Grenzwerte, Schutzerwartungen.
- Unterbringungs- und Eintrittsziel: Materialpräferenz, IP-Anforderung, Kabel- oder Steckertyp.
- Umweltschutz: Betriebs- und Lagertemperatur, Luftfeuchtigkeit, Abwaschbelastung.
- Validierungsmethode: Abnahmetestsequenz, Bestehens-/Nichtbestehensgrenzen und erforderliches Berichtsformat.
- Kommerzielle Mengen: Proben-, Pilot-, Jahresvolumen- und Rampenplanannahmen.
- Vorlaufzeit und Beschaffungspolitik: erforderliches Lieferfenster, Angebotsgültigkeit, Second-Source-Erwartung.
Sechs Felder, die niemals ausgelassen werden dürfen

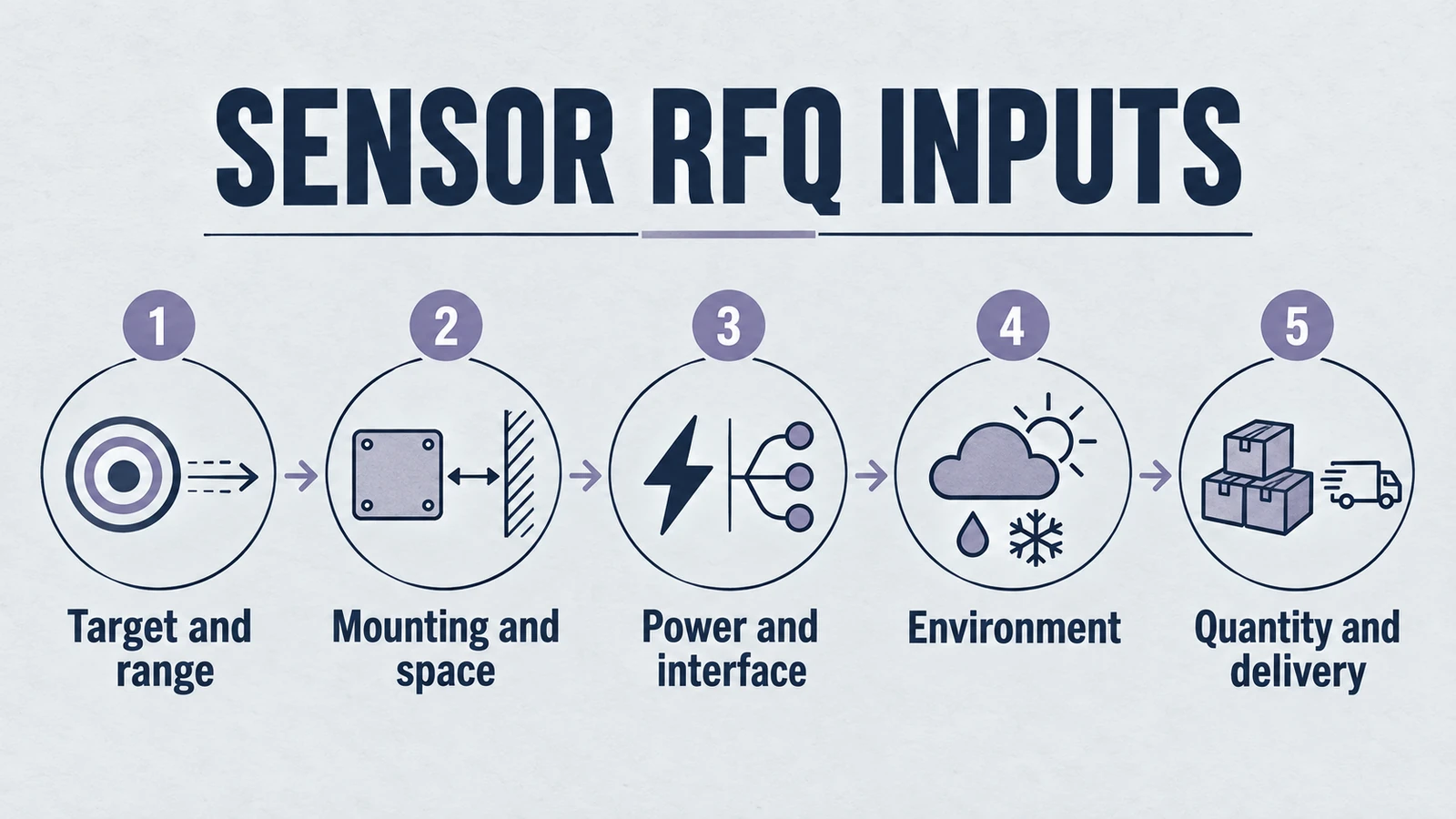

Bereich + Umgebung + Ausgangsschnittstelle + Leistung + Menge + Vorlaufzeit. Fehlen diese sechs, verschlechtern sich sowohl die Angebotsgeschwindigkeit als auch die Angebotsqualität erheblich.
Kopieren-Einfügen RFQ Starter
Projektname: [Projekt]
Anwendung: [Ebene/Entfernung/Präsenz]
Ziel- und Prozessmedium: [Details]
Bereich (Min./Normal/Max): [Werte]
Blind-Zone-Limit: [Wert]
Umgebung: [Temperatur/Luftfeuchtigkeit/Dampf/Schaum/Staub/Abwaschung]
Ausgang + Leistung: [Schnittstelle], [Versorgungsbereich]
Montage: [Gewinde/Düse/Abstand/Neigung/Hindernis]
Mengen + Vorlaufzeit: [Probe/Pilot/jährlich], [erforderlicher Liefertermin]
Bevorzugte Modelle zur Evaluierung: [primär], [backup]
Akzeptanzkriterien: [Teststandard und bestanden/nicht bestanden]
Was der Lieferant im Angebot zurückgeben sollte
- Empfohlene Primär- und Backup-Modelle mit Erläuterung des Kompromisses.
- Deklarierte Annahmen für die Kompensation und Echobehandlung.
- Elektrische und mechanische Integrationshinweise speziell für Ihre Anwendung.
- Validierungsplanvorschlag für Muster- und Pilotphasen.
- Aufschlüsselung der Durchlaufzeit nach Muster-, Pilot- und Produktionsmengen.
- Risikohinweise und Abhilfeempfehlungen vor der kommerziellen Sperrung.
FAQ
Warum reicht „nur Reichweite“ für ein zuverlässiges Angebot nicht aus?
Denn die Machbarkeit hängt von den Randbedingungen ab, nicht vom Nennabstand. Blindzone, Zielverhalten, Montagegeometrie und Prozessatmosphäre bestimmen, ob ein angebotenes Modell in Ihrer tatsächlichen Umgebung validiert werden kann.
Wie viele Modelloptionen sollte der Einkauf anfordern?
Fordern Sie ein primäres und ein Backup-Modell mit expliziten Kompromissen an. Dadurch sind Sie während der Qualifizierung belastbar und vermeiden Terminschocks, wenn sich Installationsbeschränkungen ändern.
Sollten wir den Preis vor der Probenvalidierung festlegen?
Verwenden Sie vorläufige Preise für die Planung, aber sperren Sie endgültige kommerzielle Entscheidungen nicht, bis die Probenvalidierung anhand vordefinierter Akzeptanzkriterien unter realistischen Bedingungen erfolgreich ist.
Was ist der minimale Abnahmetestumfang für industrielle Ultraschallsensorik?
Zumindest: Prüfungen am Bereichsende, Prüfung der Nahfeld-Blindzone, Wiederholbarkeit bei thermischen Schwankungen, Schnittstellenstabilität im Zielkontrollsystem und grundlegende Störecho-Resilienz unter repräsentativen Prozessbedingungen.
Wie vergleichen wir Lieferanten über den Stückpreis hinaus?
Verwenden Sie eine gewichtete Scorecard, die technische Eignung, Validierungsnachweise, Integrationsbereitschaft, Durchlaufzeitvertrauen und Lebenszyklusunterstützung umfasst. Dieser Ansatz reduziert das versteckte Gesamtkostenrisiko.
Wann sollten wir über einen Wechsel der Sensortechnologie nachdenken?
Wenn Ihr Prozess ständig gegen Ultraschallbeschränkungen verstößt, wie z. B. starke Dampfinstabilität, anhaltender starker Schaum oder extreme Geometriebeschränkungen, führen Sie einen strukturierten Vergleich mit Alternativen durch, bevor Sie eine Optimierung auf Modellebene erzwingen.
Kann eine RFQ-Vorlage in mehreren Werken funktionieren?
Ja, wenn Sie eine feste Kerncheckliste führen und standortspezifische Anhänge für Umgebung, Schnittstellenstandards und Wartungsrichtlinien zulassen. Die standardisierte RFQ-Struktur verbessert die Skalierung und Dual-Sourcing-Strategie.
