Zerstörungsfreie Prüfung (NDT) mit Ultraschallwandlern: Verbesserung der Sicherheit

Zerstörungsfreie Prüfung (NDT) ist ein kritischer Prozess, der in verschiedenen Branchen eingesetzt wird, um die Integrität von Materialien, Komponenten und Strukturen zu bewerten, ohne Schäden zu verursachen. Unter den verschiedenen NDT-Methoden zeichnet sich die Ultraschallprüfung durch Präzision, Zuverlässigkeit und Effizienz aus. In diesem Artikel werden wir untersuchen, wie Ultraschallwandler Verbessern Sie die Sicherheit und Effektivität der zerstörungsfreien Prüfung und konzentrieren Sie sich dabei auf deren Anwendungen, Vorteile und darauf, wie die Industrie diese leistungsstarken Sensoren nutzt.

Was ist eine zerstörungsfreie Ultraschallprüfung?

Bei der zerstörungsfreien Ultraschallprüfung werden hochfrequente Schallwellen verwendet, die in Materialien übertragen werden, um interne Fehler zu erkennen, die Dicke zu messen und Materialeigenschaften zu bewerten. Im Mittelpunkt dieses Prozesses stehen Ultraschall-NDT-Wandler, spezialisierte Sensoren, die Ultraschallimpulse erzeugen und empfangen. Diese Piezoelektrische Sensoren elektrische Signale in mechanische Schwingungen umwandeln, sie durch ein Medium übertragen und die Echos zur Analyse wieder in elektrische Signale umwandeln.

Wie Ultraschall-NDT-Wandler funktionieren

Der Betrieb eines Ultraschallprüfsensor ist unkompliziert und dennoch äußerst anspruchsvoll:

1. Impulserzeugung: Die transducer sendet eine hochfrequente Ultraschallwelle durch das zu prüfende Material.
2. Wellenausbreitung: Diese Ultraschallwellen wandern durch das Material, bis sie auf eine Grenze oder einen Defekt treffen.
3. Reflection: Beim Auftreffen auf eine Diskontinuität oder Grenze, wie z. B. Risse, Hohlräume oder Grenzflächen, werden die Wellen zurück zum Wandler reflektiert.
4. Signalempfang und -interpretation: Der Wandler empfängt diese reflektierten Signale, die dann analysiert werden, um wertvolle Erkenntnisse über die innere Struktur und Integrität des Materials zu liefern.

Schlüsselanwendungen von Ultraschall-NDT-Wandlern

Ultraschall-NDT-Wandler haben ein breites Anwendungsspektrum in verschiedenen Branchen:

1. Luft- und Raumfahrtindustrie

Sicherheit in der Luft- und Raumfahrt hängt stark davon ab, Fehler in Flugzeugkomponenten zu erkennen, bevor sie ein Risiko darstellen. Ultraschallprüfsensoren werden zur Inspektion von Flügeln, Rumpf, Triebwerken und Fahrwerken eingesetzt, um die strukturelle Integrität sicherzustellen und das Risiko schwerwiegender Ausfälle zu verringern.

2. Automobilsektor

In der Automobilindustrie helfen Ultraschall-NDT-Wandler bei der Erkennung versteckter Risse und Defekte in Motorblöcken, Schweißnähten und kritischen Komponenten und gewährleisten so die Sicherheit und Leistung des Fahrzeugs. Piezoelektrische Sensoren spielen bei diesen Inspektionsprozessen eine entscheidende Rolle.

3. Öl und Gas

Die rauen Betriebsbedingungen bei der Öl- und Gasexploration machen Ultraschallprüfungen wichtig. Mit Sensoren werden Rohrleitungen, Lagertanks und Bohrgeräte auf Korrosion, Risse und Materialverschlechterung untersucht. Hochfrequenzwandler sind in diesen anspruchsvollen Umgebungen besonders wertvoll.

4. Stromerzeugung

Kraftwerke, insbesondere Kern- und Wärmekraftwerke, erfordern strenge Inspektionen. Ultraschallsensoren Erkennen Sie effizient Probleme wie Korrosion und Materialverdünnung in Turbinen, Kesseln und Druckbehältern und helfen Sie so, kostspielige Ausfallzeiten und Unfälle zu vermeiden.

5. Bau und Infrastruktur

Brücken, Gebäude und andere Infrastrukturkomponenten profitieren stark von Ultraschallprüfungen. Diese Sensoren erkennen effektiv interne Fehler in Beton, Stahlbewehrung und strukturellen Stützen und verbessern so die öffentliche Sicherheit erheblich. Kraftsensoren ergänzt NDT-Prozesse in Strukturüberwachungsanwendungen.

Vorteile von Ultraschall NDT

Die Verwendung von Ultraschall-NDT-Wandlern bietet mehrere entscheidende Vorteile:

• Genauigkeit und Empfindlichkeit: Hochfrequente Ultraschallwellen erkennen präzise selbst kleinste interne Fehler.
• Safety: Diese Methode ist völlig nicht-invasiv und zerstörungsfrei und verhindert Schäden an getesteten Materialien.
• Kosteneffizienz: Durch die frühzeitige Erkennung von Mängeln werden Wartungs- und Reparaturkosten minimiert und größere Schäden und Ausfallzeiten vermieden.
• Versatility: Anwendbar auf eine Vielzahl von Materialien, einschließlich Metallen, Kunststoffen, Keramik und Verbundwerkstoffen.
• Echtzeitergebnisse: Sofortiges Feedback ermöglicht eine schnelle Entscheidungsfindung und Korrekturmaßnahmen.

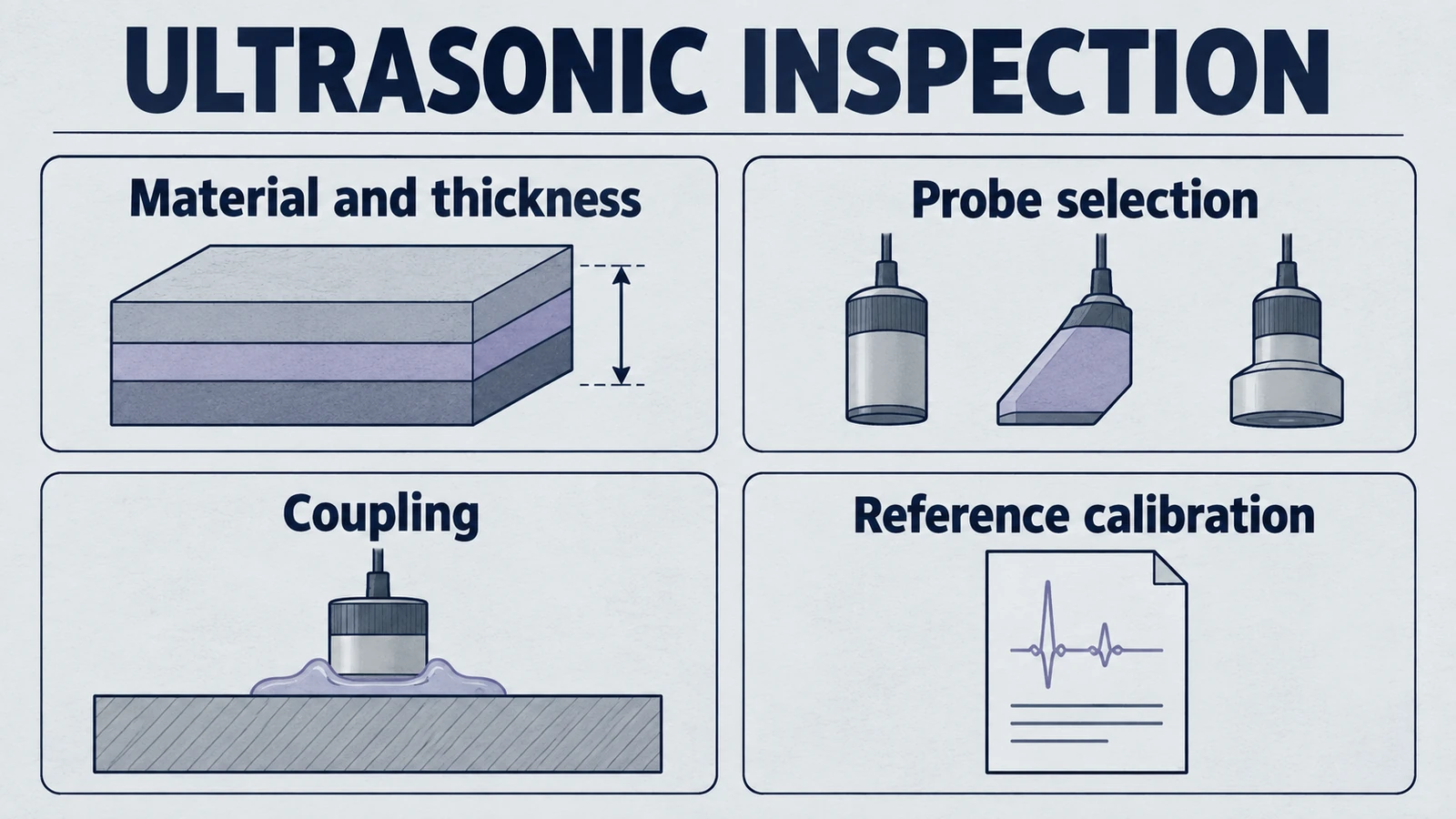

Auswahl des richtigen Ultraschall-NDT-Wandlers

Das Passende auswählen Ultraschallprüfsensor hängt von mehreren Faktoren ab:

• Materialeigenschaften: Dicke, akustische Eigenschaften und Oberflächenbeschaffenheit beeinflussen die Sensorauswahl.
• Inspektionsanforderungen: Gewünschte Empfindlichkeit, Auflösung und Erkennungsfunktionen für die Fehlergröße.
• Umgebungsbedingungen: Betriebstemperatur, Einwirkung von Chemikalien oder abrasive Bedingungen, die dies erfordern spezialisierte Wandler.

Die Zusammenarbeit mit einem renommierten Hersteller gewährleistet die Auswahl hochwertiger, langlebiger und präziser Produkte Piezoelektrische Komponenten zugeschnitten auf spezifische Anwendungen.

Gewährleistung von Sicherheit und Integrität mit Ultraschall NDT

Die zerstörungsfreie Ultraschallprüfung verbessert die Sicherheitsstandards erheblich, indem sie zuverlässige, präzise und nicht-invasive Inspektionsmöglichkeiten bietet. Erweiterte Nutzung Ultraschall-NDT-Wandler stellt die Früherkennung von Fehlern sicher, reduziert Risiken und verbessert die Betriebszuverlässigkeit in allen Branchen.

Für Branchen, die Sicherheit, Effizienz und Kosteneffizienz priorisieren, ist die Einführung von Ultraschallprüfsensoren stellt einen bedeutenden Fortschritt in der Qualitätssicherung und dem Schutz von Vermögenswerten dar. Kontaktieren Sie unsere Experten um mehr über die Implementierung von Ultraschall-NDT-Lösungen für Ihre spezifischen Anwendungsanforderungen zu erfahren.
