Funktionsprinzip von Piezosensoren: Verständnis der Grundlagen der piezoelektrischen Sensorik
Piezoelektrische Sensoren sind ein Eckpfeiler der modernen Sensortechnologie und werden für ihre Präzision, Vielseitigkeit und Zuverlässigkeit geschätzt. Von der Überwachung industrieller Maschinen bis hin zur medizinischen Diagnostik ermöglichen sie die genaue Erkennung von Kraft, Druck, Vibration und Beschleunigung. In diesem Artikel werden wir es untersuchen wie piezoelektrische Sensoren funktionieren, ihre Kernkomponenten, Anwendungen und Vorteile. Durch das Verständnis dieser Grundlagen können Ingenieure und Entscheidungsträger fundierte Entscheidungen bei der Auswahl der richtigen Sensorlösung treffen.
1. Was ist ein piezoelektrischer Sensor?
A piezoelektrischer Sensor ist ein Gerät, das das verwendet piezoelektrischer Effekt– die Fähigkeit bestimmter kristalliner Materialien, als Reaktion auf angelegte mechanische Belastung eine elektrische Ladung zu erzeugen. Umgekehrt können sich diese Materialien auch verformen, wenn ein elektrisches Feld angelegt wird (inverser piezoelektrischer Effekt), Sensoranwendungen nutzen jedoch hauptsächlich den direkten Effekt.
Übliche piezoelektrische Materialien umfassen:
- Quartz (natürlicher Kristall)
- Bleizirkonattitanat (PZT)
- Bariumtitanat
- Polyvinylidenfluorid (PVDF)
2. Funktionsprinzip piezoelektrischer Sensoren

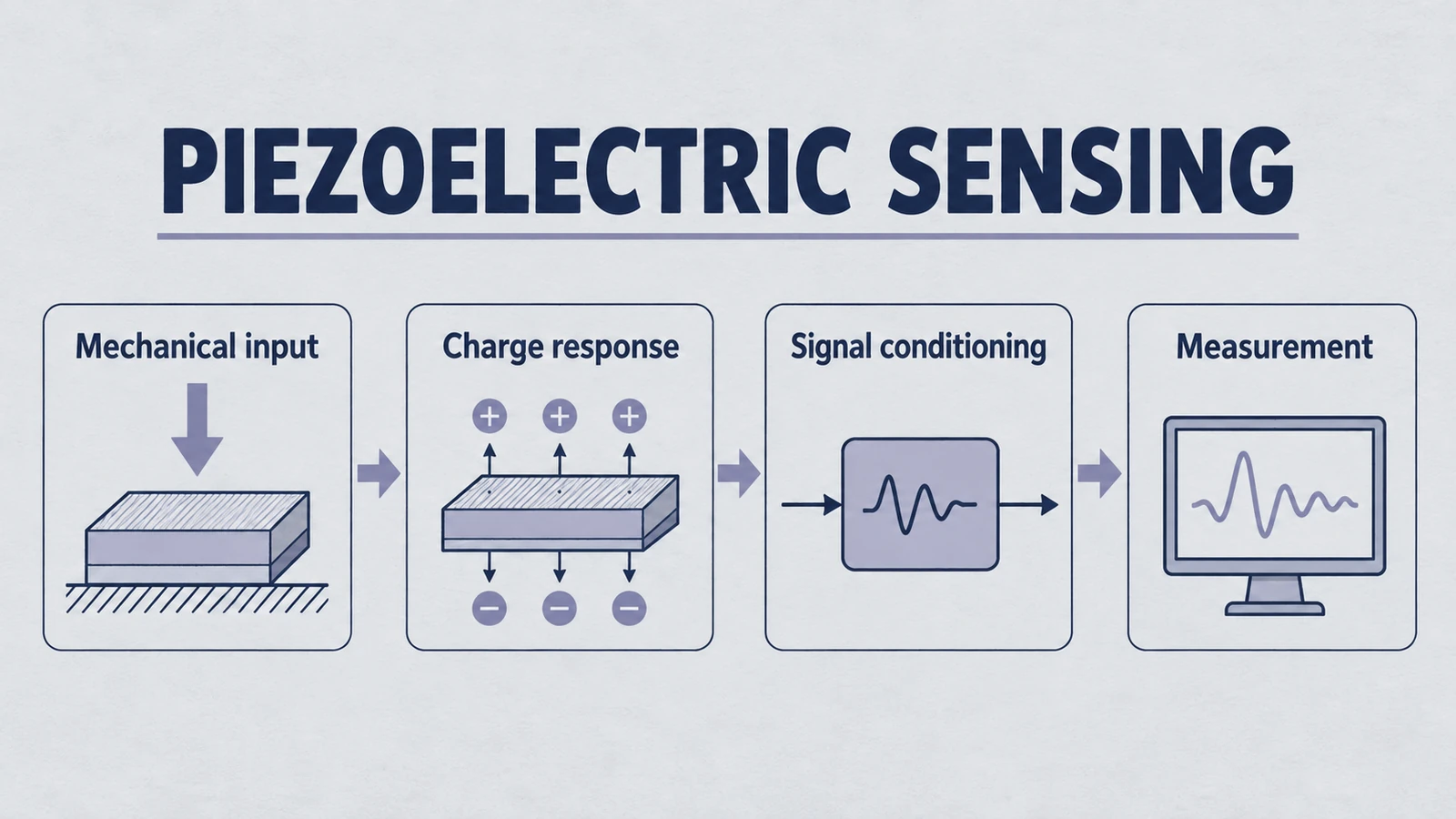

The Arbeitsprinzip ist unkompliziert und dennoch wirkungsvoll:
- Mechanische Eingabe – Auf den Sensor wirken Kraft, Druck, Beschleunigung oder Vibration.
- Piezoelektrischer Effekt – Das piezoelektrische Material im Inneren des Sensors verformt sich und führt zu einer internen Neuordnung der elektrischen Ladungen.
- Ladungserzeugung – Diese Verformung erzeugt eine proportionale elektrische Ladung auf der Materialoberfläche.
- Signalaufbereitung – Das Rohladungssignal ist oft schwach und muss verstärkt und in eine messbare Spannung oder einen messbaren Strom umgewandelt werden.
- Ausgangssignal – Das aufbereitete Signal wird an ein Messsystem, einen Datenlogger oder eine Steuereinheit gesendet.
Mathematisch gesehen ist die erzeugte Ladung (Q) ist proportional zur angewendeten Kraft (F):
Where d ist die piezoelektrische Ladungskonstante (materialabhängig).
3. Kernkomponenten eines piezoelektrischen Sensors
Ein typischer piezoelektrischer Sensor enthält:
- Sensorelement – Der piezoelektrische Kristall oder die Keramik.
- Electrodes – Zum Sammeln der erzeugten elektrischen Ladung.
- Housing/Enclosure – Schützt vor Umwelteinflüssen.
- Vorspannmechanismus – Gewährleistet einen gleichmäßigen Kontakt mit dem Sensorelement.
- Signalaufbereitungsschaltung – Kann Verstärker, Filter und Analog-Digital-Wandler umfassen.
4. Vorteile piezoelektrischer Sensoren
- Hohe Empfindlichkeit – Erkennen Sie kleinste Kraft- oder Vibrationsänderungen.
- Großer Frequenzbereich – Ideal für dynamische Messungen.
- Kompakte Größe – Einfache Integration in kleine oder komplexe Systeme.
- Für die Erfassung ist keine externe Stromversorgung erforderlich – Erzeugt ein eigenes Signal aus mechanischem Eingang.
- Durability – Beständig gegen extreme Temperaturen, Strahlung und raue Umgebungen (insbesondere bei PZT-Keramik).
5. Zu berücksichtigende Einschränkungen
- Nicht für statische Messungen geeignet – Die erzeugte Ladung löst sich mit der Zeit auf.
- Signal erfordert Konditionierung – Ein hochohmiger Ausgang erfordert eine Verstärkung.
- Materialzerbrechlichkeit – Einige Kristalle sind spröde und benötigen ein Schutzgehäuse.
6. Häufige Anwendungen piezoelektrischer Sensoren
Industrielle Anwendungen:
- Überwachung von Maschinenvibrationen
- Werkzeugzustandsüberwachung in CNC-Maschinen
- Strukturelle Gesundheitsüberwachung
Medizinische Anwendungen:
- Ultraschallbildwandler
- Blutdruckmessgeräte
Automobilanwendungen:
- Klopfsensoren in Motoren
- Airbag-Auslösesysteme
Unterhaltungselektronik:
- Microphones
- Berührungsempfindliche Schnittstellen
Informationen zu speziellen Sensoranwendungen finden Sie in unserem Ultraschall Bubble Detection Sensor die fortschrittliche piezoelektrische Technologie in Aktion demonstriert.
7. So wählen Sie den richtigen piezoelektrischen Sensor aus
Berücksichtigen Sie bei der Auswahl eines Sensors Folgendes:
- Messtyp – Kraft, Beschleunigung oder Vibration?
- Betriebsumgebung – Temperaturbereich, Luftfeuchtigkeit, Vibrationspegel.
- Frequenzgang – Erforderliche Bandbreite.
- Empfindlichkeit – Passen Sie es an Ihre Signalverarbeitungsfähigkeiten an.
- Größe und Montageoptionen – Zur Integration in bestehende Designs.
8. Zukünftige Trends in der piezoelektrischen Sensorik
Mit Fortschritten in der Materialwissenschaft werden piezoelektrische Sensoren zu:
- Mehr miniaturisiert – Zur Integration in MEMS-Geräte.
- Energieeffizienter – Doppelfunktion als Sensoren und Energie-Harvester.
- Smarter – Mit integrierter IoT-Konnektivität für Echtzeitüberwachung.
Conclusion
The Funktionsprinzip piezoelektrischer Sensoren ist sowohl einfach als auch elegant: mechanische Energie mit bemerkenswerter Präzision in elektrische Energie umzuwandeln. Durch das Verständnis der Grundlagen – Materialauswahl, Sensormechanismus und Signalkonditionierung – können Sie ihr volles Potenzial in verschiedenen Anwendungen nutzen. Während sich die Technologie weiterentwickelt, wird die piezoelektrische Sensorik weiterhin ein wichtiger Akteur in Branchen sein, die von der Luft- und Raumfahrt bis zum Gesundheitswesen reichen.
