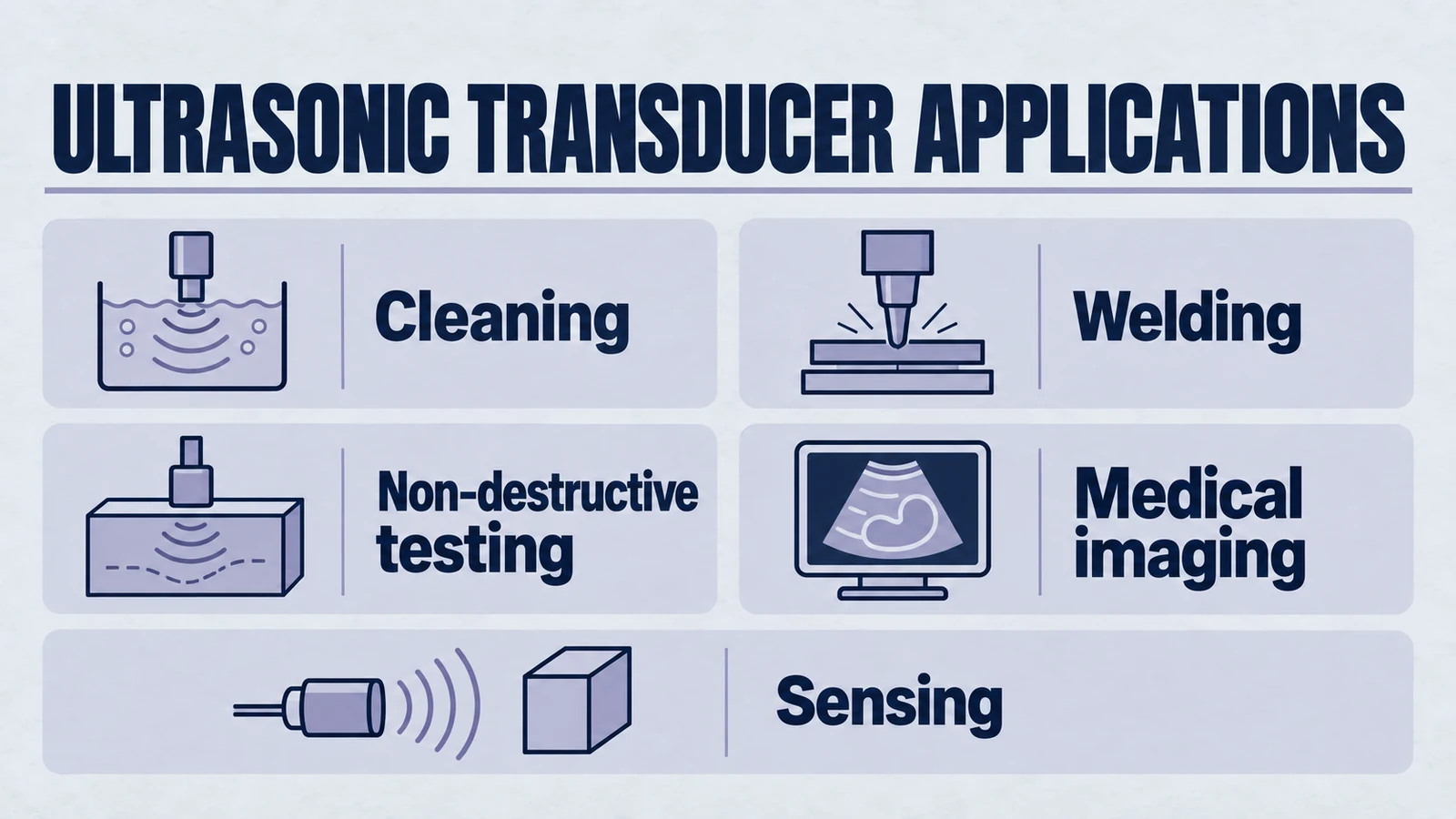

Anwendungsleitfaden für Ultraschallwandler: Reinigen, Schweißen, NDT, Medizin und Sensorik
Kurze Antwort: Ultraschallwandler wandeln oberhalb von 20 kHz elektrische Energie in Schall um und wandeln zurückkommenden Schall häufig wieder in elektrische Signale um. Reinigen und Schweißen begünstigen die Belastbarkeit und geringe Verluste; NDT und medizinische Bildgebung begünstigen Bandbreite, Auflösung und Empfindlichkeit; Die Sensorik begünstigt ein stabiles Echoverhalten im Zielmedium.
Für die materielle Grundlage lesen Sie was PZT ist. Eine kürzere Wandlereinführung finden Sie unter Funktionsprinzipien und -typen von Ultraschallwandlern.
Einführung: Application-First Selection Framework
In unserer modernen Welt sind wir von Technologien umgeben, die auf unsichtbaren Kräften beruhen. Von den Radiowellen, die unsere Kommunikation übertragen, bis hin zu den Magnetfeldern, die unsere Elektromotoren antreiben, sind diese unsichtbaren Energien zu einem festen Bestandteil unseres täglichen Lebens geworden. Zu den leistungsstärksten und vielseitigsten Verfahren gehört Ultraschall – Schallwellen, die in Frequenzen schwingen, die weit über den Bereich des menschlichen Hörvermögens hinausgehen.
Diese hochfrequente akustische Energie ermöglicht es uns, außergewöhnliche Aufgaben zu erfüllen: die Entwicklung eines neuen Lebens im Mutterleib zu visualisieren, die absolute strukturelle Integrität einer kritischen Flugzeugkomponente sicherzustellen und ein Maß an mikroskopischer Sauberkeit zu erreichen, das mit anderen Mitteln nicht möglich wäre. Das Herzstück jedes dieser technologischen Wunderwerke ist ein einziges, wichtiges Gerät: das Ultraschallwandler.
An Ultraschallwandler ist ein Gerät, das meisterhaft eine Energieform in eine andere umwandelt. Konkret wandelt es elektrische Energie in hochfrequente Schallwellen (Ultraschall) um und, was ebenso wichtig ist, wandelt die zurückkommenden Schallwellen wieder in elektrische Signale um. Diese doppelte Fähigkeit, in der Sprache des Ultraschalls sowohl zu „sprechen“ als auch zu „zuhören“, macht ihn zu einem so leistungsstarken Werkzeug.
Das elegante physikalische Prinzip, das diese bemerkenswerte Transformation ermöglicht, ist das piezoelektrischer Effekt, eine Eigenschaft, die bestimmten fortschrittlichen Materialien wie dem innewohnt PZT (Bleizirkonattitanat) Keramik auf das wir uns spezialisiert haben. Es ist dieses einzigartige Phänomen, das als gemeinsamer technologischer Vorläufer für eine riesige und scheinbar unzusammenhängende Reihe von High-Tech-Anwendungen dient.
Dieser umfassende Leitfaden untersucht Ultraschallwandler Technologie in drei Hauptanwendungen: Industrielle Reinigungssysteme, medizinische Bildgebungsgeräteund Zerstörungsfreie Prüfgeräte.
Wie Ultraschallwandler funktionieren: Die Wissenschaft hinter der Technologie
Um die Anwendungen von wirklich zu schätzen Ultraschallwandler, man muss zunächst das komplexe Zusammenspiel von Physik und Materialwissenschaft verstehen, das ihre Funktionsweise bestimmt. Ein Wandler ist nicht nur eine Komponente; Es handelt sich um ein hochintegriertes akustisches System, bei dem jedes Element sorgfältig konstruiert wurde, um Schallwellen mit außergewöhnlicher Präzision zu erzeugen, zu steuern und zu empfangen.
Das piezoelektrische Prinzip: Energieumwandlung auf kristalliner Ebene
Die Magie hinter den meisten modernen Ultraschallwandler liegt in einem Phänomen, das als bekannt ist piezoelektrischer Effekt. In einfachen Worten: piezoelectricity ist die Fähigkeit bestimmter kristalliner Materialien, als Reaktion auf ausgeübte mechanische Belastung eine elektrische Ladung zu erzeugen. Wenn Sie einen piezoelektrischen Kristall zusammendrücken oder drücken, erzeugt er eine Spannung – das ist die Spannung direkter piezoelektrischer Effekt.
Entscheidend ist, dass dieser Prozess vollständig reversibel ist. Wenn ein elektrisches Feld an dasselbe Material angelegt wird, ändert es physikalisch seine Form – es dehnt sich leicht aus oder zieht sich leicht zusammen. Das ist das inverser piezoelektrischer Effekt, und es ist diese Eigenschaft, die eine ermöglicht Ultraschallwandler um Schallwellen zu erzeugen. Durch Anlegen einer schnell oszillierenden Wechselspannung (AC) wird die Piezoelektrisches Material wird gezwungen, mit hoher Frequenz zu schwingen, wodurch starke, gerichtete Ultraschallwellen erzeugt werden.
Während einige natürlich vorkommende Kristalle diese Eigenschaft aufweisen, handelt es sich bei der überwiegenden Mehrheit um Hochleistungskristalle Ultraschallwandler verlassen sich heute auf speziell formulierte Keramiken. Unter diesen, Bleizirkonattitanat (PZT) ist aufgrund seiner starken piezoelektrischen Eigenschaften und der Möglichkeit, für bestimmte Leistungsmerkmale entwickelt zu werden, das am häufigsten verwendete Material.
Anatomie eines Ultraschallwandlers: Kernkomponenten
Eine Hochleistungsleistung Ultraschallwandler ist eine hochentwickelte Anordnung von Materialien, von denen jedes eine entscheidende Rolle bei der Formung der endgültigen akustischen Welle spielt. Das Verständnis dieser Anatomie zeigt, wie ein Wandler für bestimmte Anwendungen optimiert wird Präzisionsreinigung zur medizinischen Bildgebung.
Das aktive Element
Das ist das Herzstück des Ultraschallwandler– die piezoelektrische PZT-Keramik oder Kristall, der Energieumwandlung durchführt. Die Dicke dieses Elements ist präzise so bearbeitet, dass sie der halben Wellenlänge der gewünschten Schallfrequenz entspricht, sodass es am effizientesten bei seiner natürlichen Resonanzfrequenz schwingen und die Ausgangsleistung maximieren kann.
Das Trägermaterial
Direkt mit der Rückseite des aktiven Elements verbunden ist ein dichtes, stark dämpfendes Material, häufig eine Mischung aus Wolframpulver und Epoxidharz. Diese Komponente absorbiert Schallenergie, die vom Kristall nach hinten abgestrahlt wird, und dämpft die Vibration des Kristalls nach der Anregung durch elektrische Impulse schnell, wodurch kurze, wohldefinierte Impulse erzeugt werden, die für hochauflösende Anwendungen unerlässlich sind.
Die passende Schicht und Verschleißplatte
Auf der Vorderseite des angebracht Ultraschallwandler, passende Schichten dienen als akustische Brücken. PZT-Kristalle haben eine sehr hohe akustische Impedanz, während Testmaterialien eine viel niedrigere Impedanz haben. Passende Schichten minimieren die Reflexion und maximieren die Energieübertragung in das Ziel, wodurch die Empfindlichkeit und Effizienz des Wandlers erheblich verbessert wird.
Frequenz und Leistung: Kritische technische Kompromisse
Eines der grundlegendsten Konzepte in Ultraschallwandler Anwendungen ist die Beziehung zwischen Frequenz, Auflösung und Eindringtiefe. Die Wahl der Wandlerfrequenz stellt einen entscheidenden technischen Kompromiss dar:
Hochfrequenz (5 MHz bis 20 MHz): Hochfrequenz-Ultraschallwandler erzeugen kurze Wellenlängen zur Erkennung kleiner Merkmale und zur Erstellung hochauflösender Bilder, haben jedoch aufgrund der schnelleren Dämpfung eine begrenzte Eindringtiefe.
Niederfrequenz (500 kHz bis 2.5 MHz): Niederfrequente Ultraschallwandler haben längere Wellenlängen mit reduzierter Detailauflösung, können aber viel tiefer eindringen, was sie ideal für die Inspektion großer, dicker Bauteile macht industrielle NDT-Anwendungen.
Anwendung 1: Industrielle Ultraschallreinigungssysteme
Während Ultraschall häufig mit Bildgebung in Verbindung gebracht wird, ist die Reinigung eine seiner leistungsstärksten industriellen Anwendungen. Ultraschall-Reinigungssysteme kann die hartnäckigsten Verunreinigungen von komplizierten Teilen entfernen und so ein Maß an Sauberkeit erreichen, das mit manuellem Schrubben oder chemischen Lösungsmitteln allein nicht erreichbar ist. Das Geheimnis liegt in einem Phänomen namens akustische Kavitation.
Die Wissenschaft der Ultraschallreinigung: Akustische Kavitation
Die Reinigungsaktion in Ultraschallwandler Systeme werden durch akustische Kavitation angetrieben – die schnelle Bildung und den heftigen Zusammenbruch von Millionen mikroskopisch kleiner Blasen in einer Flüssigkeit. Dieser Prozess läuft in Mikrosekunden ab:
- An Industrieller Ultraschall-Reinigungswandler an einen Edelstahltank gebunden, versorgt ihn mit Energie
- Es vibriert bei Frequenzen zwischen 20 kHz und 40 kHz für industrielle Anwendungen
- Intensive Vibration erzeugt abwechselnd hohe und niedrige Druckwellen durch die Reinigungsflüssigkeit
- Während Niederdruckphasen bilden sich mikroskopisch kleine vakuumgefüllte Blasen
- In nachfolgenden Hochdruckphasen kollabieren diese Blasen mit unglaublicher Energie
- Bei jeder Implosion werden starke Mikroschockwellen freigesetzt, die Schadstoffe von Oberflächen sprengen
Optimierung der Ultraschallreinigungsleistung
Die Wirksamkeit von Ultraschall-Reinigungssysteme hängt stark von der Wandlertechnik und -platzierung ab:
Niedrigere Frequenzen (20-40 kHz): Niederfrequente Ultraschallwandler erzeugen größere, stärkere Blasen, ideal für die Hochleistungsreinigung von Automobilmotorblöcken und großen Industrieformen.
Höhere Frequenzen (60-80+ kHz): Erzeugen Sie kleinere, sanftere Blasen, perfekt für empfindliche Gegenstände wie medizinische Instrumente, Elektronik und Präzisionsschmuck.
Ultraschallwandler kann dauerhaft mit Tanks verbunden oder verwendet werden immersible Konfigurationen zur Nachrüstung bestehender Anlagen. Die strategische Platzierung verhindert die Beeinträchtigung durch Schmutz und sorgt für eine gleichmäßige Reinigungsabdeckung.
Anwendung 2: Medizinische Ultraschall-Bildgebungssysteme
Vielleicht die am weitesten verbreitete Anwendung von Ultraschallwandler ist in der medizinischen Bildgebung und Sonographie tätig. Diese Systeme bieten sichere, strahlungsfreie Echtzeitmethoden zur Visualisierung innerer Organe, zur Überwachung der Entwicklung des Fötus und zur Beurteilung des Blutflusses, was sie zu unschätzbaren Diagnosewerkzeugen in der modernen Medizin macht.
Medizinische Ultraschallprinzipien: Von Schallwellen zu Bildern
Medizin Ultraschallwandler funktionieren nach dem Puls-Echo-Prinzip, ähnlich dem Marinesonar, aber speziell für die Bildgebung des menschlichen Körpers entwickelt:
- Die Wandlersonde wird mit einem Gel auf Wasserbasis als akustisches Koppelmittel auf die Haut gelegt
- Die Sonde sendet kurze, gerichtete Hochfrequenz-Ultraschallimpulse aus (typischerweise 2-20 MHz)
- Schallwellen treffen auf Grenzen zwischen verschiedenen Gewebetypen und werden als Echos zurückreflektiert
- Das Gleiche piezoelektrische Elemente erkennen zurückkehrende Echos und wandeln mechanischen Druck in elektrische Signale um
- Fortschrittliche Verarbeitungssysteme erstellen Echtzeitbilder aus Tausenden von Puls-Echo-Zyklen pro Sekunde
Moderne medizinische Wandler-Arrays
Moderne medizinische Sonden sind hochentwickelt Ultraschallwandler Arrays mit 128 bis 512 Personen piezoelektrische Elemente nebeneinander angeordnet. Diese Array-Architektur ermöglicht elektronisches Beamforming ohne physische Sondenbewegung:
Wandler-Array-Typen:
- Lineare Arrays: Geradlinige Elemente, die rechteckige Bilder erzeugen, ideal für oberflächliche Strukturen wie Schilddrüsen- und Gefäßbilder
- Konvexe Arrays: Gebogene Elementanordnung, die fächerförmige Felder für abdominale und geburtshilfliche Anwendungen schafft
- Phased Arrays: Designs mit kleinem Platzbedarf unter Verwendung komplexer Zeitverzögerungen für Herzuntersuchungen durch Rippenräume
Anwendungen auf Geräteebene über das Imaging hinaus
Ultraschallwandler Anwendungen in der Medizin reichen über die diagnostische Bildgebung bis hin zu Interventionen auf Geräteebene:
Lithotripsie: High-energy Ultraschallwandler erzeugen fokussierte Stoßwellen, die Nierensteine in passierbare Fragmente pulverisieren und so nicht-invasive Alternativen zu chirurgischen Eingriffen bieten.
fokussierte Ultraschallsysteme: Validierte fokussierte Ultraschallsysteme verwenden fokussierte Hochleistungs-Ultraschallstrahlen in validierten Geräteabläufen. Behandlungsleistung und -sicherheit hängen vom vollständigen Gerätedesign, dem regulatorischen Weg und dem validierten Anwendungsfall ab.
Anwendung 3: Zerstörungsfreie Prüfung (NDT) und Qualitätssicherung
In kritischen Branchen wie Luft- und Raumfahrt, Energieerzeugung sowie Öl und Gas ist die strukturelle Integrität von zentraler Bedeutung für einen sicheren Betrieb. Ultraschall-NDT-Wandler bieten wesentliche Funktionen zur Prüfung von Komponenten auf interne Fehler, ohne Schäden zu verursachen, und helfen Wartungsteams, Risiken zu erkennen, bevor sie zu schwerwiegenden Ausfällen werden.
Grundlagen der Ultraschallprüfung
Ultraschallwandler in NDT erkennt interne Diskontinuitäten wie Risse, Hohlräume, Porosität und Einschlüsse und führt gleichzeitig präzise Dickenmessungen durch, um Korrosion oder Erosion zu überwachen. Die Puls-Echo-Methode zeigt genaue Fehlertiefen an, wenn Schallwellen von internen Diskontinuitäten reflektiert werden.
NDT Prozess:
- Ultraschallwandler Senden Sie kurze Schallimpulse in Testkomponenten
- Schall breitet sich durch Material aus, bis er auf Grenzen oder Fehler stößt
- Fehler erzeugen zusätzliche Echos, die vor den Rückwandreflexionen eintreffen
- Das Echo-Timing zeigt die genaue Fehlertiefe und -position an
- Die Signalanalyse bestimmt Fehlergröße und -eigenschaften
Spezialisierte NDT-Wandlertypen
NDT-Anwendungen erfordern verschiedene Spezialisierungen Ultraschallwandler Konfigurationen:
- Kontaktgeber: Robuste Sonden für Direktstrahlprüfungen und Dickenmessungen
- Winkelstrahlwandler: Wird mit Keilen verwendet für Anwendungen zur Schweißnahtprüfung in bestimmten Winkeln
- Tauchwandler: Abgedichtete Einheiten für automatisierte Wasserbadinspektionen mit fokussierten Strahlen
- Phased-Array-Wandler: Arrays mit mehreren Elementen erzeugen detaillierte Querschnittsbilder
Modern NDT hat medizinische Bildgebungstechnologien mit Phased-Array übernommen Ultraschallwandler mit mehreren Elementen zum elektronischen Abtasten von Strahlen und zum Erstellen detaillierter Komponentenbilder, was die Inspektionsgeschwindigkeit und -zuverlässigkeit erheblich erhöht.
Vergleichende Analyse von Ultraschallwandleranwendungen
| Anwendungsbereich | Kernmechanismus | Frequenzbereich | Hauptvorteile |
|---|---|---|---|
| Ultraschallreinigung | Akustische Kavitation | 20 kHz - 80 kHz | Hochpräzise, nicht abrasive Reinigung |
| Medizinischer Ultraschall | Puls-Echo-Bildgebung | 2 MHz - 20 MHz | Echtzeit, nicht-invasive Visualisierung |
| Zerstörungsfreie Prüfung | Fehlerreflexionsanalyse | 0.1 MHz - 15 MHz | Interne Fehlererkennung ohne Schaden |
Dieser Vergleich zeigt die bemerkenswerte Vielseitigkeit von Ultraschallwandler. Jede Anwendung erfordert Spezialisierung piezoelektrische Elemente entwickelt, um einzigartige akustische Anforderungen zu erfüllen, von mikroskopisch kleinen Reinigungsblasen bis hin zur Erkennung tief eindringender Fehler.
Yujie Piezo: Ihr Partner für Innovationen bei Ultraschallwandlern Die automatisierte Fertigung von
In den Bereichen industrielle Reinigung, medizinische Diagnostik und zerstörungsfreie Prüfung, Ultraschallwandler Leistung hängt grundsätzlich von der Qualität und Präzision des Kerns ab piezoelektrische Elemente. Die Leistung jedes Reinigungstanks, die Klarheit medizinischer Bilder und die Zuverlässigkeit der NDT-Inspektion beginnen mit der kristallinen Struktur von PZT Keramik im Inneren des Wandlers.
Als vertrauenswürdiger OEM-Partner, Yujie Piezo bietet Hochleistungsherzen für fortschrittliche Ultraschallsysteme. Unser materialwissenschaftliche Expertise und Präzisionsfertigung gewährleisten alles PZT Element liefert exakte akustische Eigenschaften, die für Innovationen erforderlich sind Ultraschallwandler applications.
Ob die Entwicklung medizinischer Sonden der nächsten Generation, automatisierter NDT-Scanner oder hocheffizienter Industrielle Reinigungssysteme, die Leistung Ihres Produkts beginnt mit hochwertigen piezoelektrischen Kernen. Kontaktieren Sie unser Engineering-Team um spezifische Materialeigenschaften und Komponentendesigns für Sie zu besprechen Ultraschallwandler innovations.
Fazit: Die Zukunft der Ultraschallwandlertechnologie
Aus der eleganten Physik des piezoelektrischer Effekt auf seine transformative Wirkung auf die moderne Technologie, die Ultraschallwandler stellt einen Höhepunkt menschlichen technischen Einfallsreichtums dar. Diese hochentwickelten Geräte nutzen hochfrequenten Schall, um unsere Welt auf bisher unvorstellbare Weise zu reinigen, zu visualisieren und zu schützen.
Die Innovation schreitet mit flexiblen und tragbaren Produkten weiter voran Ultraschallwandler verspricht eine kontinuierliche Gesundheitsüberwachung und stärker integrierte Inspektionstechnologien. Während sich diese Zukunft entfaltet, wird die Nachfrage nach höherer Leistung, größerer Präzision und unerschütterlicher Zuverlässigkeit weiter wachsen. Im Kern bleibt das schwingende Herz jedes Systems – das piezoelektrischer Wandlerformt leise und kraftvoll unsere technologische Landschaft.
Sind Sie bereit, die Ultraschallwandlertechnologie in Ihre nächste Innovation zu integrieren? Entdecken Sie unser umfassendes Sortiment an Piezoelektrische Komponenten und Kontaktieren Sie unsere technischen Experten um Ihre spezifischen Anwendungsanforderungen zu besprechen.
Hinweise zur Anwendungsplanung
Sobald die Anwendungspfade klar sind, müssen Teams diese Arbeitsabläufe in der Regel mit Kandidaten-Sensormodellen und RFQ-Details verbinden.
Anwendung-zu-Modell-Zuordnung
- Automatische Distanzkontrolle: SR55 Ultraschallsensor
- Messung mittlerer Füllstände im Außenbereich: UltraNova-2 Ultraschallsensor
- Kompakte Geräteintegration: MRR-1 Ultraschallsensor
RFQ Checkliste
- Zielbereich und akzeptable Blindzonengrenze.
- Umgebungsdetails: Staub, Schaum, Dampf, Abwaschungen oder Chemikalien.
- Ausgabeschnittstelle: PNP/NPN, Relais, Analog oder RS485-Anforderungen.
- Leistungs- und Betriebsprofil für kontinuierlichen oder intermittierenden Betrieb.
- Jährliche Menge, Probenzeitpunkt und Liefererwartungen.
Model-Screening starten um der Ultraschallsensor-Hub, überprüfen Sie die Fähigkeiten des Lieferanten auf Lieferantenseite für Ultraschallwandlerund senden Sie Ihre Anforderungen durch technischer RFQ-Kontakt.
