PZT-Elektroden vor dem Verdrahten: Anordnung, Isolationsabstände und Anfragecheckliste
Bevor Sie Drähte an eine PZT-Keramik anschließen, müssen beide Elektroden, ihre vollständigen Verläufe, die Kontaktbereiche und die Isolationsabstände feststehen. Zwei zugängliche Lötstellen belegen weder die Herstellbarkeit eines Musters noch seine Eignung für Ihre Baugruppe. Dieser Leitfaden richtet sich an OEM-Entwickler und Einkäufer, die ein kundenspezifisches Teil, einen Ersatz oder eine Musterprüfung vorbereiten.
Beginnen Sie mit der bekannten Geometrie und den Einbaubedingungen. Müssen beide Anschlüsse von einer Seite zugänglich sein, erläutern Sie den Grund. Diese Vorgabe kann die Elektrodenfläche und die Fertigungsprüfung verändern. Eine Skizze mit klar gekennzeichneten offenen Fragen reicht für ein erstes Gespräch aus.
Video: Elektrodenanordnung vor dem Verdrahten prüfen
Das etwa vierminütige Video von YJ Piezo vergleicht drei Anordnungen und zwei allgemeine Konstruktionsprobleme. Englischer Kommentar und englische Untertitel sind auf YouTube verfügbar. Die Beispiele wurden für Schulungszwecke neu gezeichnet und enthalten keine Kundenunterlagen oder Prüfergebnisse.
Video zur Elektrodenauslegung auf YouTube ansehen.

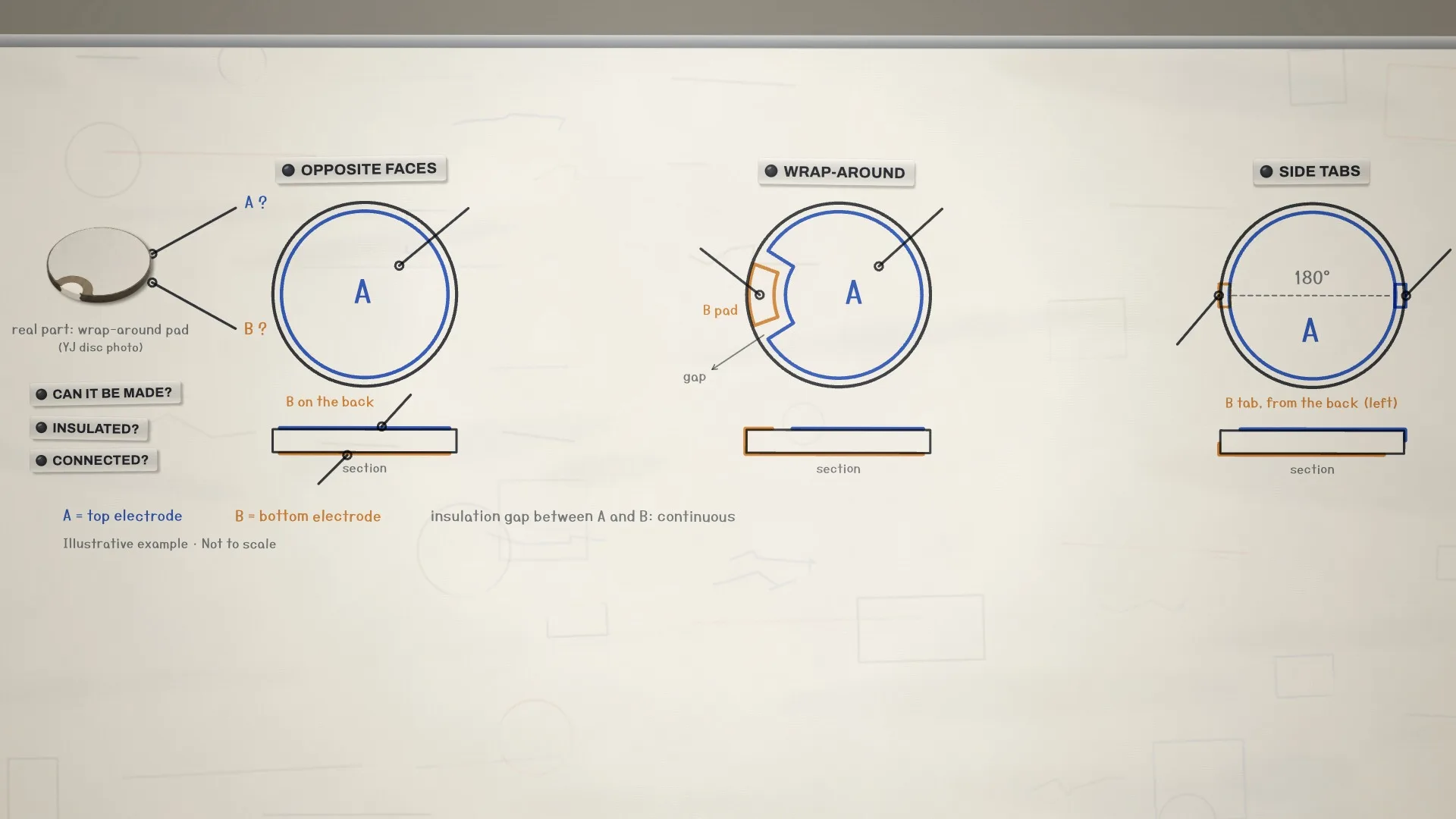

Drei Elektrodenanordnungen unterscheiden
Kennzeichnen Sie Elektrode A und B in Vorder-, Rück- und Seitenansicht. Halten Sie diese Kennzeichnungen vom Pfeil für die Polarisierungsrichtung getrennt. Die folgenden Begriffe beschreiben Anschlussanordnungen, ohne deren Verfügbarkeit für jede Geometrie zu garantieren.
| Anordnung | Anschlussverlauf | Was die Zeichnung zeigen muss |
|---|---|---|
| Gegenüberliegende Flächen | A liegt auf einer breiten Fläche, B auf der gegenüberliegenden; jede Fläche hat einen Anschluss. | Beide Flächen, Kontaktzonen und den erforderlichen Drahtzugang nach dem Einbau kennzeichnen. |
| Einfacher Wrap-around-Rückkontakt | Eine Elektrode wird um eine Kante zu einem isolierten Kontaktfeld auf der anderen Fläche geführt. Beide Anschlüsse sind dort zugänglich. | Rückführungsweg und durchgehende Isolation um das zurückgeführte Kontaktfeld zeigen. Die verbleibende Hauptelektrodenfläche prüfen. |
| Getrennte seitliche Kontaktfahnen | Die beiden Flächenelektroden reichen zu getrennten Bereichen der Seitenfläche. | Zuordnung jeder Kontaktfahne und jeden lokalen Abstand zur anderen Elektrode zeigen. Die Winkelposition allein beschreibt die Isolation nicht. |
APC International beschreibt Wrap-around- und Side-tab-Muster als unterschiedliche Anordnungen. Die veröffentlichten Fertigungsregeln gelten für die eigenen Produkte. Nutzen Sie die Unterscheidung für eine klare Zeichnung und lassen Sie das konkrete Teil von YJ Piezo prüfen, statt Maße eines anderen Lieferanten als YJ-Spezifikation zu übernehmen.
Zwei Lehrbeispiele: Ein zugänglicher Kontakt reicht nicht aus
Beide Beispiele sind hypothetisch. Sie enthalten keine Produktionsmaße, Kundenidentitäten oder behaupteten Leistungsnachweise.
Beispiel 1: eine dicke Platte mit Wrap-around-Kontaktfeld
Angenommen, ein Gehäuse erleichtert den einseitigen Anschluss. Deshalb erhält eine dicke Platte ein zurückgeführtes Kontaktfeld. Das für diese Anordnung erforderliche Isolationsband kann einen erheblichen Teil der verfügbaren Elektrodenfläche beanspruchen. Entscheidend ist nicht nur, ob sich Metall um die Kante aufbringen lässt, sondern ob dabei eine für die Anwendung geeignete Elektrodenabdeckung erhalten bleibt.
Lassen Sie Dicke, Kontaktfeldgröße, Isolationsabstand und verbleibende Abdeckung gemeinsam bewerten. Eine Wrap-around-Anordnung kann herstellbar und dennoch konstruktiv ungünstig sein. Falls die Baugruppe beidseitigen Zugang erlaubt, vergleichen Sie Anschlüsse auf gegenüberliegenden Flächen und prüfen Sie das geänderte Teil im tatsächlichen Einbau. Setzen Sie weder eine allgemeine Dickengrenze noch einen festen prozentualen Leistungsverlust voraus.
Beispiel 2: eine kleine Scheibe mit zwei seitlichen Kontaktfahnen
Angenommen, zwei Kontaktfahnen liegen auf entgegengesetzten Seiten einer Scheibe. Eine Winkelposition von 180 Grad sagt nichts über den kürzesten Abstand zwischen jeder Fahne und der jeweils anderen Flächenelektrode aus. Verfolgen Sie A und B in der Seitenansicht und kennzeichnen Sie beide lokalen Abstände. Unzureichende Trennung kann einen elektrischen Durchschlag während der Polarisierung begünstigen.
Lassen sich die erforderlichen Abstände nicht einhalten, muss das Elektrodenmuster geändert werden. Gegenüberliegende Anschlüsse sind eine mögliche Alternative, wenn der Kunde die geänderte Montage umsetzen kann. Stimmen Sie die neue Zeichnung und die Musterprüfungen ab, bevor Sie die Alternative als austauschbar behandeln.
Polarisierungsrisiko und Anschlussprozess getrennt bewerten
Ein Durchschlag beim Polarisieren betrifft die Elektrodengeometrie und den elektrischen Feldprozess in der Fertigung. Beim Löten stellt sich eine andere Frage: Vertragen Elektrode und Keramik den Fügeprozess? CTS weist darauf hin, dass langer Lotkontakt siebgedrucktes Silber auflösen und Wärmeeintrag eine Depolarisierung verursachen kann. Ein teilespezifisches Prozessfenster ist erforderlich; die veröffentlichten Temperaturen und Zeiten sind keine YJ-Piezo-Prozessgrenzen.
Bewerten Sie Löten, leitfähigen Klebstoff oder die Lieferung mit Anschlussdrähten anhand der tatsächlichen Metallisierung und des Bauteils. Klären Sie Zuständigkeit, zulässige Kontaktfläche, Prozessbelastung, Nacharbeitsbedingungen und Prüfumfang. Klebstoff und Aushärtebedingungen müssen zur konkreten Baugruppe passen. Führen und befestigen Sie Drähte so, dass äußere Handhabungskräfte nicht unmittelbar an der Elektrodenverbindung ziehen.
Prüfumfang für die Muster vereinbaren
- Geometrie: Elektrodenzuordnung, durchgehende Trennung, Kontaktposition, Drahtaustritt und Montagefreiraum anhand der vereinbarten Zeichnungsrevision.
- Isolation: Verfahren, Prüfbedingungen, Annahmegrenzen und Stichprobenumfang für das konkrete Bauteil vereinbaren. Dieser Artikel schreibt keinen universellen Abstand oder Prüfspannungswert vor.
- Elektrisches und piezoelektrisches Verhalten: relevante Messungen vor und nach dem Anschließen mit vergleichbaren Vorrichtungen und Messbedingungen, anschließend Bewertung in der vorgesehenen Baugruppe.
Unterlagen für die Prüfung der Elektrodenanordnung
Verwenden Sie diese Liste zusammen mit Ihrer Zeichnung. Kennzeichnen Sie offene Werte als unbekannt, statt sie durch unpassende Katalogangaben zu ersetzen.
- Bauteilform, Maße, Einheiten, wichtige Toleranzen und Zeichnungsrevision.
- Vorder-, Rück- und Seitenansichten mit A/B-Elektrodenverläufen, bekannter Polarisierungsrichtung, Kontaktzonen und zu prüfenden Abständen.
- Gründe für die eingeschränkte Kontaktposition, einschließlich Montage, Verklebung, Gehäusezugang und Drahtführung.
- Bekannter Werkstoff oder Leistungsprioritäten, Ansteuerungs- oder Signalbedingungen, Einschaltdauer, Temperatur und Betriebsmedium.
- Gewünschter Lieferumfang: reine Keramik oder Prüfung von Anschluss und Montage; dazu Musterstückzahl und erwartete Bestellmenge.
- Validierungsziele, gewünschte Prüfunterlagen, feste Anforderungen und offene Fragen.
Benötigen Sie ein kundenspezifisches PZT-Elektrodenlayout? Senden Sie YJ Piezo Ihre Zeichnung, das Elektrodenmuster, Kontaktpositionen, bekannte Betriebsbedingungen und die Musterstückzahl. Kennzeichnen Sie offene Fragen, damit wir Herstellbarkeit und Musterplan mit Ihnen prüfen können.
Prüfung eines kundenspezifischen Piezobauteils anfragen.
Für die vollständige Anfrage hilft die Vorlage für PZT-Keramik-Angebotsanfragen. Werkstoff-, Geometrie- und Integrationsentscheidungen behandelt der Leitfaden für kundenspezifische PZT-Bauteile.
Technische Quellen und Geltungsbereich
Die Herstellerquellen stützen allgemeine Überlegungen zu Auslegung und Fügeverfahren. Sie belegen keine YJ-Piezo-Toleranzen, Mindestbestellmengen, Lieferzeiten, Zertifizierungen oder Ergebnisse für Ihr Teil. Machbarkeit und Lieferumfang werden nach der Prüfung bestätigt.
